Allen-Bradley

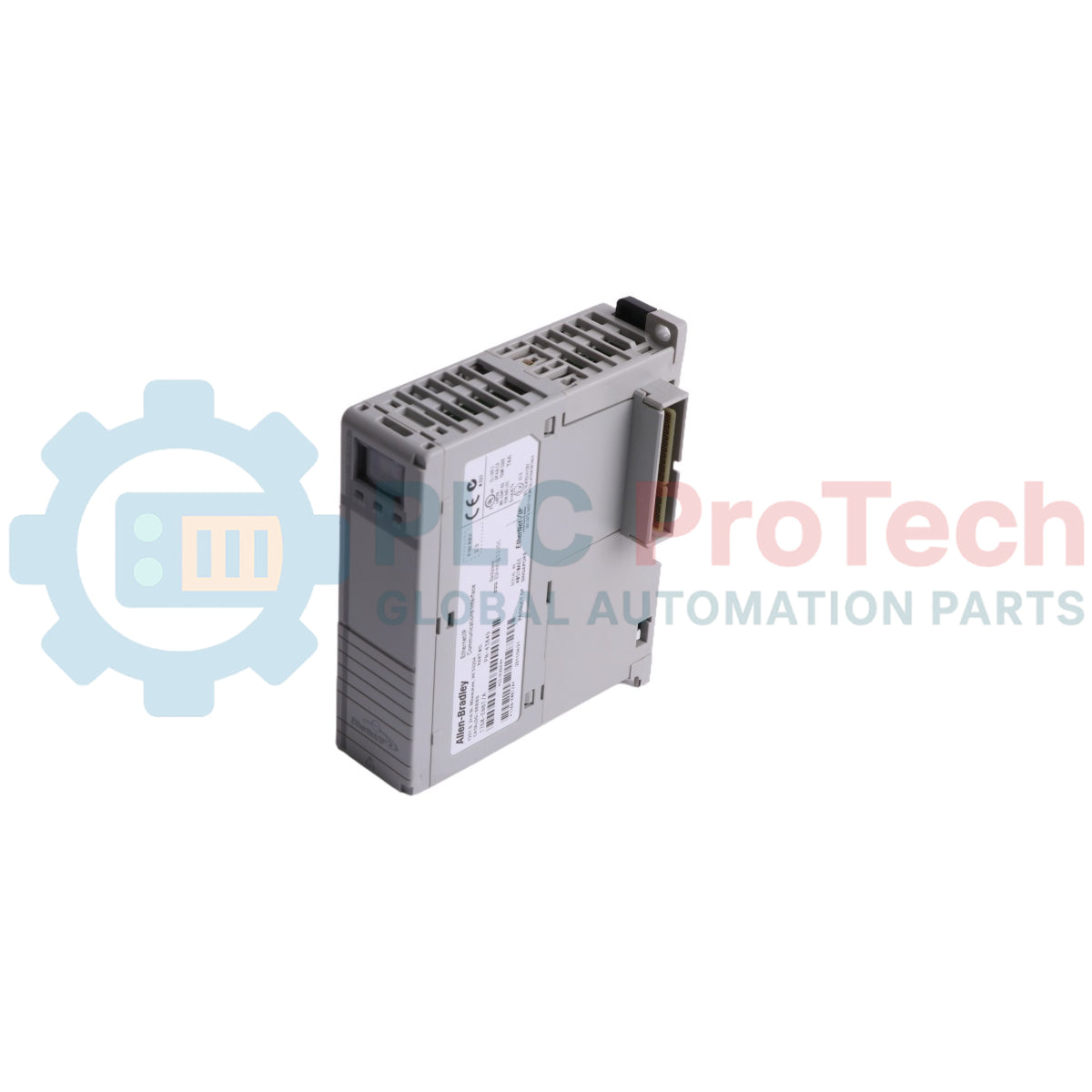

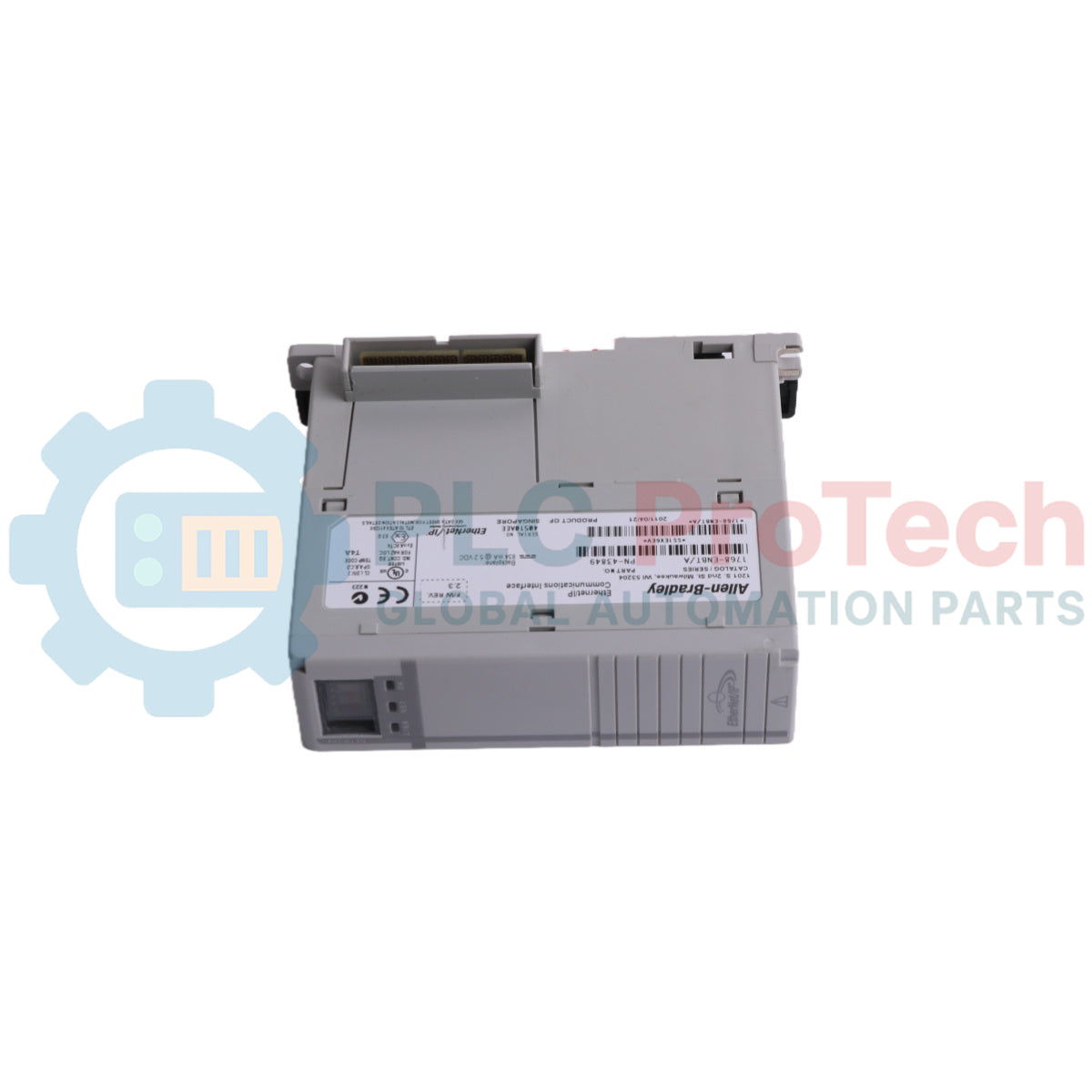

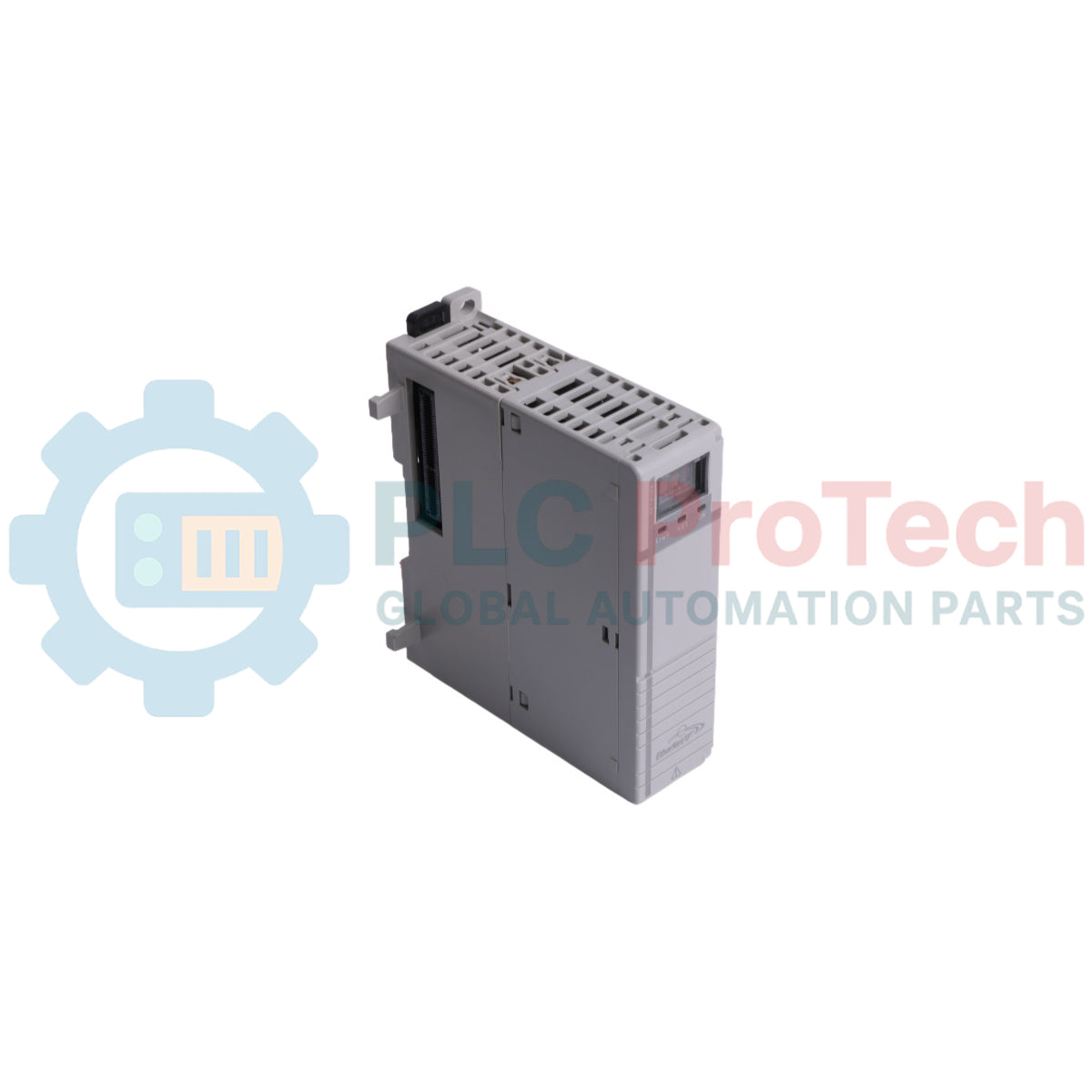

โมดูลสื่อสาร EtherNet/IP CompactLogix Allen-Bradley 1768-ENBT

SKU 1768-ENBT

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley
  • Product No.: 1768-ENBT
  • Origin สหรัฐอเมริกา
  • Product Type: โมดูลการสื่อสาร Ethernet
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.213 kg
  • Dimensions: 132 x 56.7 x 105.1 มม. (สูง x กว้าง x ลึก)
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

โมดูลสื่อสาร EtherNet/IP CompactLogix Allen-Bradley 1768-ENBT

ปริมาณ

Product Description

1768-ENBT คือ โมดูลสื่อสาร CompactLogix EtherNet/IP ที่พัฒนาโดย Allen-Bradley เพื่อมอบความสามารถด้านเครือข่ายอีเทอร์เน็ตโดยเฉพาะสำหรับระบบควบคุม 1768 โมดูลนี้สร้างลิงก์การส่งข้อมูลที่เชื่อถือได้ภายในเครือข่ายอุตสาหกรรม ช่วยให้เชื่อมต่อกับคอนโทรลเลอร์ Logix5000 หลายตัว คอมพิวเตอร์ควบคุมส่วนกลาง และอุปกรณ์ระบบอัตโนมัติเสริมได้อย่างราบรื่น โมดูลประมวลผลทราฟฟิกเครือข่ายผ่านอินเทอร์เฟซการสื่อสารในตัว พร้อมจัดการสถานะในพื้นที่ผ่านจอแสดงผลตัวอักษรและตัวเลข รวมถึงไฟแสดงการวินิจฉัยในตัว ออกแบบเป็นส่วนประกอบแบบเปิด ติดตั้งโดยตรงภายในชุดฮาร์ดแวร์แบบซิงโครไนซ์ ซึ่งประกอบด้วยคอนโทรลเลอร์ 1768 และแหล่งจ่ายไฟที่เข้ากันได้ เพื่อเพิ่มประสิทธิภาพการรับส่งข้อมูลและลดเวลาหยุดชะงักของการสื่อสาร

คุณสมบัติ

  • จัดการข้อมูลอัตโนมัติผ่านเครือข่าย EtherNet/IP เพื่อลดการชนกันของแพ็กเก็ตและรักษาแบนด์วิดท์ให้เหมาะสม
  • มีจอแสดงผลตัวอักษรและตัวเลขในตัว พร้อมไฟแสดงสถานะการวินิจฉัยแบบสองสี 3 ดวง (NET, Link และ OK) เพื่อช่วยแก้ไขปัญหาเบื้องต้นได้อย่างรวดเร็ว
  • รองรับการส่งข้อมูลความเร็วสูงผ่านสาย Category 5 หรือ Category 5e มาตรฐาน โดยใช้อินเทอร์เฟซขั้วต่อ RJ45 ที่ทนทาน
  • มีการป้องกันทางไฟฟ้าที่เชื่อถือได้ด้วยค่าฉนวนฟังก์ชันต่อเนื่อง 30V ระหว่างเครือข่ายอีเทอร์เน็ตกับวงจรภายในระบบ
  • เชื่อมต่อโดยตรงกับส่วนประกอบเฉพาะของระบบ 1768 CompactLogix และรองรับการขยายระบบอย่างยืดหยุ่นด้วยโมดูล I/O ซีรีส์ 1769 ที่ใช้งานร่วมกัน

การใช้งาน

  • การจัดการเครือข่ายระบบอัตโนมัติในภาคอุตสาหกรรมและโรงงานผลิตแบบกระจายศูนย์
  • การซิงโครไนซ์ข้อมูลระหว่างคอนโทรลเลอร์ในระบบ Logix5000 หลายระบบ
  • การกำหนดเส้นทางเครือข่าย SCADA และการผสานรวมอินเทอร์เฟซระบบควบคุมระยะไกล

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ ข้อมูลจำเพาะ
กระแสไฟแบ็กเพลน 834 mA ที่ 5.2V DC
การใช้พลังงาน 4.34 W
การสูญเสียกำลังไฟ 4.38 W
แรงดันแยกวงจร 30V (พิกัดแรงดันต่อเนื่อง), ประเภทฉนวนฟังก์ชัน, เครือข่ายอีเทอร์เน็ตถึงระบบ (ทดสอบประเภทที่ 710V DC เป็นเวลา 60 วินาที)
ขนาดสายไฟ ขั้วต่อ RJ45 ตามมาตรฐาน IEC 60603-7, สายเคเบิล Category 5e แบบ 2 หรือ 4 คู่สายเป็นอย่างน้อยตามมาตรฐาน TIA 568-B.1 หรือสายเคเบิล Category 5 ตามมาตรฐาน ISO/IEC 24702
ประเภทการเดินสาย 2 - บนพอร์ตสื่อสาร
รหัสอุณหภูมิอเมริกาเหนือ T4A
รหัสอุณหภูมิตามมาตรฐาน IEC T4
แรงบิดสกรูยึด 1.16 นิวตัน-เมตร (10 ปอนด์-นิ้ว) เมื่อใช้สกรู M4 หรือ #8
ขนาด (สูง x กว้าง x ลึก) โดยประมาณ 132 x 56.7 x 105.1 มม. (5.20 x 2.23 x 4.12 นิ้ว)
น้ำหนักโดยประมาณ 0.213 กก. (7.5 ออนซ์)
อุณหภูมิขณะทำงาน 0...60 องศาเซลเซียส (32...140 องศาฟาเรนไฮต์)
อุณหภูมิขณะไม่ทำงาน -40...85 องศาเซลเซียส (-40...185 องศาฟาเรนไฮต์)
ความชื้นสัมพัทธ์ 5...95% ไม่ควบแน่น
การสั่นสะเทือน 5 g @ 10...500 Hz
แรงกระแทกขณะทำงาน 30 g
แรงกระแทกขณะไม่ทำงาน 50 g
การแพร่คลื่นรบกวน CISPR 11 กลุ่ม 1 คลาส A
ระดับการป้องกันของตัวเครื่อง ไม่มี (แบบเปิด)

การเชื่อมต่อ/อินเทอร์เฟซ

พินขั้วต่อ ฟังก์ชัน
พิน 1 TD+ (ข้อมูลส่งออก +)
พิน 2 TD- (ข้อมูลส่งออก -)
พิน 3 RD+ (ข้อมูลรับเข้า +)
พิน 4 NC (ไม่มีการเชื่อมต่อ)
พิน 5 NC (ไม่มีการเชื่อมต่อ)
พิน 6 RD- (ข้อมูลรับเข้า -)
พิน 7 NC (ไม่มีการเชื่อมต่อ)
พิน 8 NC (ไม่มีการเชื่อมต่อ)

แนวทางการติดตั้ง

  • เผื่อระยะห่างขั้นต่ำของฮาร์ดแวร์ 105 mm (4 in.) ที่ด้านบนและด้านล่าง และ 90 mm (3.54 in.) ที่ด้านข้างจากผนังตู้ รางเดินสาย และเครื่องจักรที่อยู่ติดกัน
  • ตรวจสอบให้แน่ใจว่าระบบต่อลงดินผ่านราง DIN ไปยังกราวด์ของแชสซี โดยใช้ราง DIN เหล็กชุบสังกะสีเคลือบโครเมตสีเหลือง หลีกเลี่ยงรางอะลูมิเนียมหรือพลาสติกซึ่งอาจเกิดออกซิเดชันและทำให้การนำไฟฟ้าไม่ดี
  • ยึดราง DIN สำหรับติดตั้งเข้ากับพื้นผิวโดยเว้นระยะประมาณทุก 200 mm (7.87 in.) และติดตั้งตัวยึดปลายรางที่เหมาะสมเพื่อยึดโมดูลให้แน่น
  • หากเลือกติดตั้งบนแผงแทนการติดตั้งบนราง DIN ให้ใช้ฮาร์ดแวร์เป็นแบบกำหนดตำแหน่งรู นำร่อง เจาะรูสำหรับสกรู M4 หรือ #8 และขันด้วยแรงบิด 1.16 N.m (10 lb.in) ห้ามใช้สกรูและราง DIN พร้อมกัน
  • เชื่อมต่อสายอินเทอร์เฟซเครือข่ายเข้ากับสวิตช์อีเทอร์เน็ตขนาด 100 MB แทนฮับแบบใช้ร่วมกัน เพื่อเพิ่มแบนด์วิดท์เครือข่ายและลดแพ็กเก็ตสูญหาย
  • ห้ามเชื่อมต่อหรือถอดสายสื่อสารเครือข่ายขณะที่ยังจ่ายไฟอยู่ เนื่องจากอาจเกิดประกายไฟและก่อให้เกิดอันตรายจากการระเบิดในสภาพแวดล้อมที่ได้รับการรับรอง
  • รอให้ไฟแสดงสถานะการวินิจฉัยทั้งหมดบนแหล่งจ่ายไฟและคอนโทรลเลอร์ดับสนิทก่อนถอดโมดูลระบบใด ๆ ทุกครั้ง เพื่อให้โปรเซสเซอร์มีเวลาเพียงพอในการเขียนพารามิเตอร์โครงการลงในหน่วยความจำไม่ลบเลือนจนเสร็จ
  • ลดความเสี่ยงจากไฟฟ้าสถิตโดยสัมผัสวัตถุที่ต่อลงดิน สวมสายรัดข้อมือป้องกันไฟฟ้าสถิตที่ผ่านการรับรอง และหลีกเลี่ยงการสัมผัสขาพินของแผงวงจร ขั้วต่อ หรือส่วนประกอบวงจรภายในโดยเด็ดขาด

การปฏิบัติตามข้อกำหนดและการรับรอง

  • ได้รับการขึ้นทะเบียน c-UL-us สำหรับอุปกรณ์ควบคุมอุตสาหกรรม และได้รับการรับรองสำหรับสหรัฐอเมริกาและแคนาดา (ไฟล์ UL E65584)
  • ได้รับการขึ้นทะเบียน c-UL-us สำหรับพื้นที่อันตราย Class I, Division 2, Group A, B, C, D และได้รับการรับรองสำหรับสหรัฐอเมริกาและแคนาดา (ไฟล์ UL E194810)
  • ได้รับการรับรอง CE (ข้อกำหนด EMC 2004/108/EC ของสหภาพยุโรป สอดคล้องตาม EN 61326-1, EN 61000-6-2, EN 61000-6-4 และ EN 61131-2)
  • สอดคล้องตาม C-Tick (กฎหมายการสื่อสารวิทยุของออสเตรเลีย สอดคล้องตาม AS/NZS CISPR 11)
  • ได้รับการรับรอง Ex (ข้อกำหนด ATEX 94/9/EC ของสหภาพยุโรป สอดคล้องตาม EN 60079-15 และ EN 60079-0; II 3 G Ex nA IIC T4)
  • ผ่านการทดสอบความสอดคล้องตามมาตรฐาน EtherNet/IP ODVA
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
ไฟแสดงสถานะ NET สีแดงกะพริบหมายถึงอะไร
ไฟแสดงสถานะเครือข่าย (NET) สีแดงกะพริบหมายความว่าการเชื่อมต่อที่สร้างไว้ตั้งแต่หนึ่งรายการขึ้นไป ซึ่งโมดูลสื่อสารทำหน้าที่เป็นอุปกรณ์ปลายทางนั้นหมดเวลา
เหตุใดผู้ติดตั้งจึงต้องรอให้ไฟแสดงสถานะทั้งหมดดับลงก่อนแยกฮาร์ดแวร์
เมื่อปิดระบบไฟเลี้ยง ตัวควบคุมหลักจะเขียนข้อมูลโครงการที่กำลังใช้งานอยู่ลงในหน่วยความจำแบบไม่ลบเลือน การแยกโมดูลก่อนที่ไฟแสดงสถานะทั้งหมดจะดับลงจะขัดจังหวะกระบวนการนี้ ส่งผลให้โปรแกรมควบคุมสูญหายโดยไม่สามารถกู้คืนได้
จะเกิดอะไรขึ้นหากไฟแสดงสถานะ OK กะพริบเป็นสีแดงและสีเขียวสลับกัน
ไฟแสดงสถานะ OK ที่กะพริบเป็นสีแดงและสีเขียวสลับกันหมายความว่าโมดูลสื่อสารกำลังดำเนินการทดสอบตัวเองตามปกติเมื่อเปิดเครื่อง
