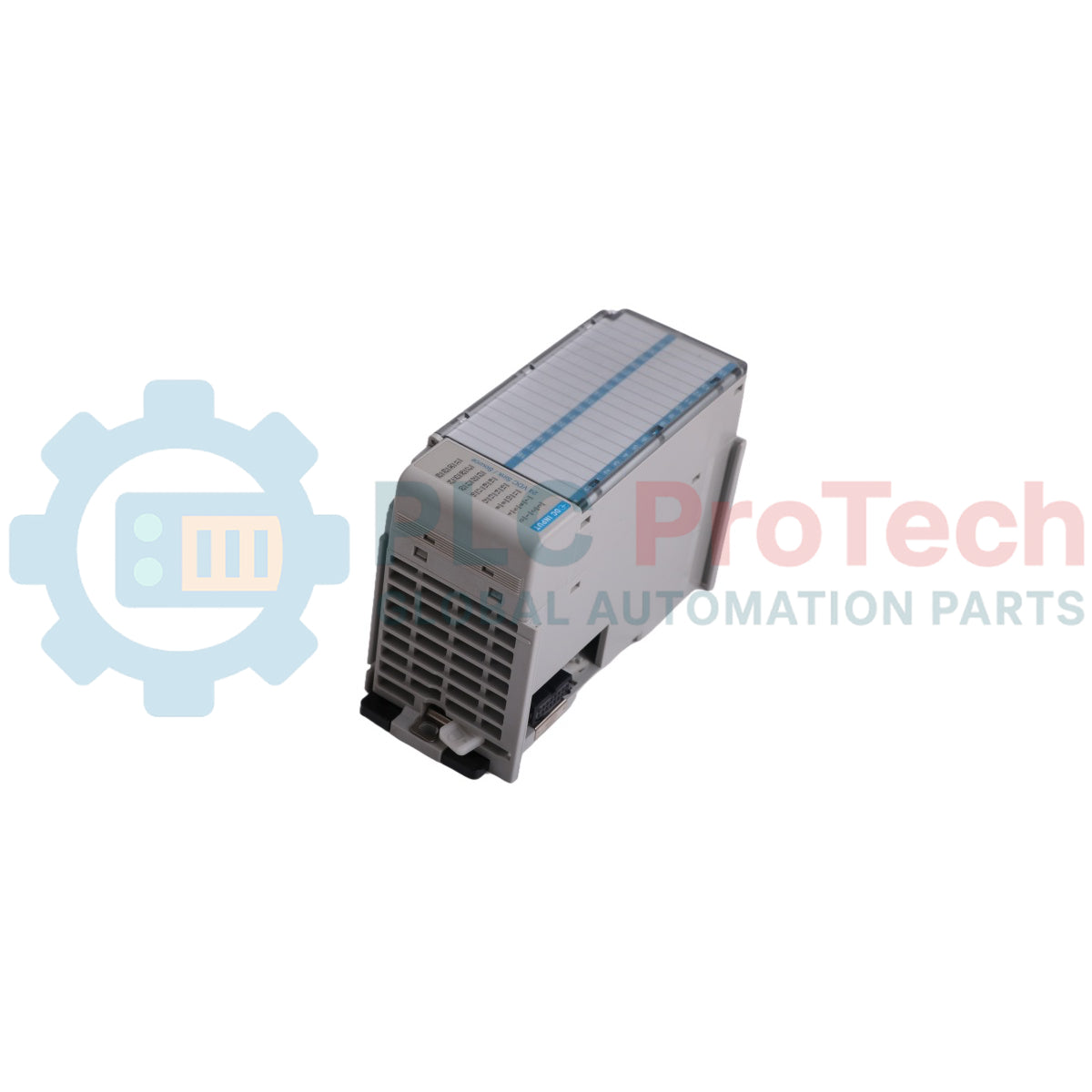

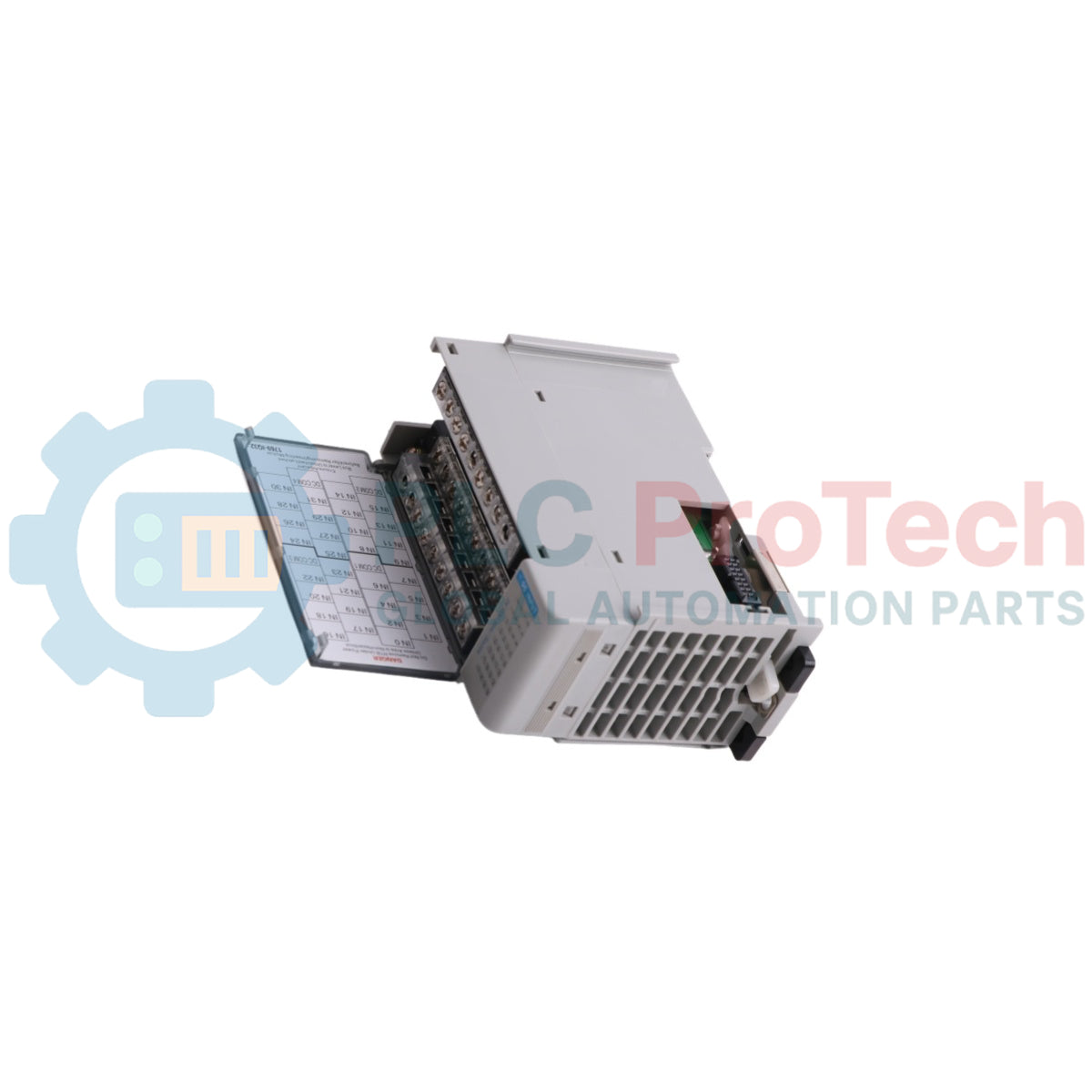

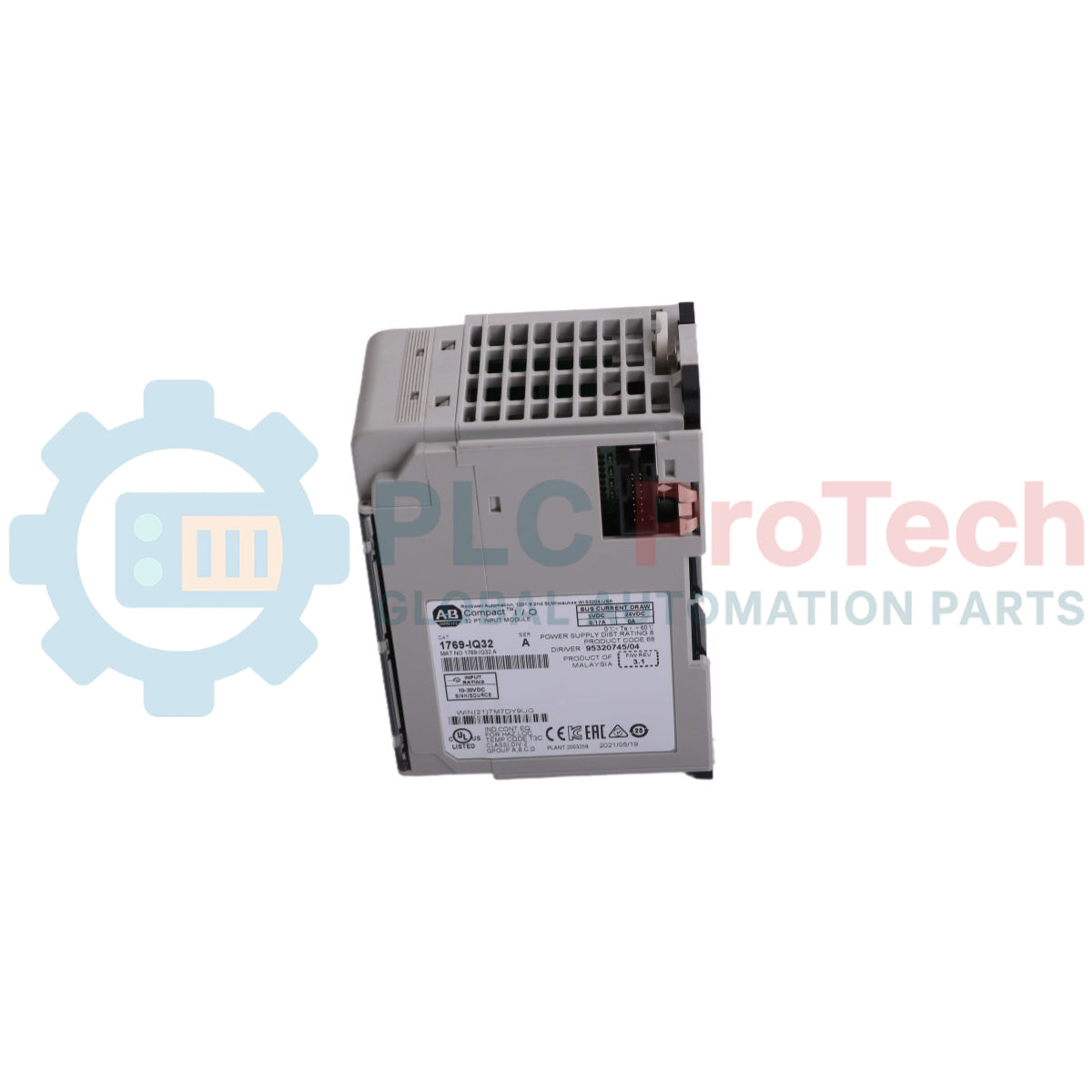

Allen-Bradley 1769-IQ32 โมดูลอินพุตดิจิทัล Compact I/O

SKU 1769-IQ32

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1769-IQ32
Origin สหรัฐอเมริกา
Product Type: โมดูลอินพุตดิจิทัล
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.6 kg
Dimensions: 52.5 มม. x 118 มม. x 87 มม. (W x สูง x ลึก)
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

1769-IQ32 ของ Allen-Bradley คือโมดูลอินพุตดิจิทัลความหนาแน่นสูงที่ออกแบบมาเพื่อใช้งานภายในแพลตฟอร์มคอนโทรลเลอร์ CompactLogix และชุดประกอบ Compact I/O ส่วนขยาย โมดูลนี้มีช่องอินพุตแยกกัน 32 ช่อง ซึ่งเชื่อมต่อโดยตรงกับอุปกรณ์ภาคสนาม โดยแปลงแรงดันควบคุมภายนอกเป็นข้อมูลระดับลอจิกสำหรับโปรเซสเซอร์ของระบบ ในฐานะโมดูลแบบ 24V DC Sink/Source 1769-IQ32 รองรับการเดินสายภาคสนามทั้งแบบซิงก์และซอร์ส จึงมีความยืดหยุ่นสูงในการเชื่อมต่อสวิตช์ตรวจจับระยะใกล้ ปุ่มกด และเซ็นเซอร์ลิมิต

1769-IQ32 มีสถาปัตยกรรมแบบหลายกลุ่มที่แบ่งอินพุตทั้ง 32 ช่องออกเป็น 4 กลุ่มแยกอิสระ กลุ่มละ 8 ช่อง การแยกกลุ่มระหว่างช่องช่วยป้องกันวงจรอิเล็กทรอนิกส์ภายในระบบจากความขัดข้องทางไฟฟ้าภายนอกหรือกราวด์ลูป โมดูลสื่อสารผ่านบัสแบ็กเพลนภายใน 1769 ได้อย่างราบรื่น และรับพลังงานโดยตรงผ่านสถาปัตยกรรมบัส จึงไม่จำเป็นต้องใช้โมดูลจ่ายไฟควบคุมภายในแยกต่างหาก ด้วยโครงสร้างแชสซีแบบเปิด โมดูลนี้จึงออกแบบมาเพื่อการติดตั้งภายในตู้ควบคุมอุตสาหกรรมให้เป็นไปตามข้อกำหนดด้านสภาพแวดล้อมโดยรอบ

คุณสมบัติ

โครงสร้างความหนาแน่นสูง: มีช่องอินพุตดิจิทัล 32 ช่องภายในความกว้างเพียงหนึ่งสล็อต ช่วยใช้พื้นที่ภายในตู้ได้อย่างคุ้มค่า
วงจรอินพุตที่ยืดหยุ่น: รองรับการเดินสายภาคสนามทั้งแบบซิงก์และซอร์ส เพื่อให้เหมาะกับเซ็นเซอร์หลากหลายประเภท
การแยกกลุ่มจากกัน: แบ่งออกเป็น 4 กลุ่มแยกอิสระ กลุ่มละ 8 จุด เพื่อป้องกันความขัดข้องข้ามช่อง
ไฟแสดงสถานะฮาร์ดแวร์: แถวไฟ LED ด้านหน้าแสดงสถานะลอจิกของแต่ละจุดและสภาวะการวินิจฉัยได้ทันที

การใช้งาน

การประมวลผล I/O แบบกระจายในเครือข่ายระบบอัตโนมัติในโรงงาน
การตรวจสอบเซ็นเซอร์ความหนาแน่นสูงสำหรับเครื่องจักรบรรจุภัณฑ์และระบบสายพานลำเลียง
ระบบควบคุมการจัดการวัสดุและสายการประกอบยานยนต์
การตรวจจับลอจิกดิจิทัลแบบรวมระบบภายในโครงสร้างพื้นฐานด้านการบำบัดน้ำและสาธารณูปโภค

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Allen-Bradley / Rockwell Automation
หมายเลขแค็ตตาล็อก	1769-IQ32
จำนวนอินพุต	อินพุต 32 ช่อง (8 จุดต่อกลุ่ม)
ประเภทแรงดันไฟฟ้า	24V DC แบบซิงก์/ซอร์ส
ช่วงแรงดันไฟฟ้าที่ใช้งาน	10...30V DC ที่ 30 degC / 10...26.4V DC ที่ 60 degC
กระแสที่ใช้ @ 5.1V DC	170 mA
กระแสกระชาก (สูงสุด)	250 mA
แรงดันสถานะเปิด (ต่ำสุด)	10V DC
กระแสสถานะเปิด (ต่ำสุด)	2 mA
แรงดันสถานะปิด (สูงสุด)	5V DC
กระแสสถานะปิด (สูงสุด)	1.5 mA
เวลาหน่วงอินพุต (เปิด/ปิด)	8 ms
อิมพีแดนซ์อินพุต (ค่าปกติ)	5.2 kOhm @ 24V DC / 6.1 kOhm @ 30V DC
การคายความร้อน (สูงสุด)	4.6 W
พิกัดระยะห่างจากแหล่งจ่ายไฟ	8 โมดูล
ระดับการป้องกันของประเภทตู้	ไม่มี (แบบเปิด)

แนวทางการติดตั้ง

การติดตั้งโมดูล: ติดตั้งอุปกรณ์ให้แน่นบนราง DIN เหล็กชุบสังกะสี หรือยึดเข้ากับแผงด้านหลังโดยตรงด้วยสกรูยึด รักษาระยะห่างจากแหล่งจ่ายไฟของระบบให้เป็นไปตามพิกัดที่กำหนด
ความปลอดภัยด้านไฟฟ้าสถิต: ป้องกันวงจรภายในจากการคายประจุไฟฟ้าสถิต (ESD) โดยสวมสายรัดข้อมือที่ต่อกราวด์ หรือสัมผัสพื้นผิวนำไฟฟ้าที่ปลอดภัยก่อนจับต้องโมดูล
การเดินสาย: เดินสายอินพุตผ่านเทอร์มินัลบล็อกด้านหน้า โดยตรวจสอบให้แน่ใจว่าการจัดกลุ่มถูกต้องสำหรับอุปกรณ์ภาคสนามแบบซิงก์หรือซอร์ส ขันสกรูเทอร์มินัลบล็อกด้วยแรงบิดสูงสุด 0.68 N m
การระบายอากาศและระยะห่าง: จัดให้มีพื้นที่ว่างเหนือและใต้ชุดประกอบโมดูลภายในตู้เพียงพอ เพื่อให้อากาศไหลเวียนแบบพาความร้อนและควบคุมอุณหภูมิได้อย่างเหมาะสม

การรับรองและมาตรฐาน

UL
cUL
CE
CCC
C-Tick
KC
Marine

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

โมดูลรองรับการกำหนดค่าวงจรภาคสนามทั้งแบบซิงก์และแบบซอร์สได้หรือไม่

ใช่ โมดูลนี้ได้รับการออกแบบด้วยวงจรอินพุตที่ยืดหยุ่น ซึ่งรองรับการเดินสายอุปกรณ์ภาคสนามทั้งแบบซิงก์และแบบซอร์ส โดยขึ้นอยู่กับวิธีเชื่อมต่อขั้วคอมมอน

ระยะห่างสูงสุดของแหล่งจ่ายไฟสำหรับอุปกรณ์นี้กำหนดไว้เท่าใด

อุปกรณ์นี้มีค่าระยะห่างจากแหล่งจ่ายไฟเท่ากับ 8 โมดูล ซึ่งหมายความว่าไม่สามารถติดตั้งห่างจากแหล่งจ่ายไฟระบบ 1769 ที่เข้ากันได้เกิน 8 สล็อต

ช่องอินพุตทั้ง 32 ช่องบนโมดูลมีการแยกส่วนอย่างไร

ช่องอินพุตทั้ง 32 ช่องแบ่งออกเป็น 4 กลุ่มที่แยกจากกัน โดยแต่ละกลุ่มมีจุดอินพุต 8 จุด เพื่อให้เกิดการแยกทางไฟฟ้าระหว่างกลุ่ม
