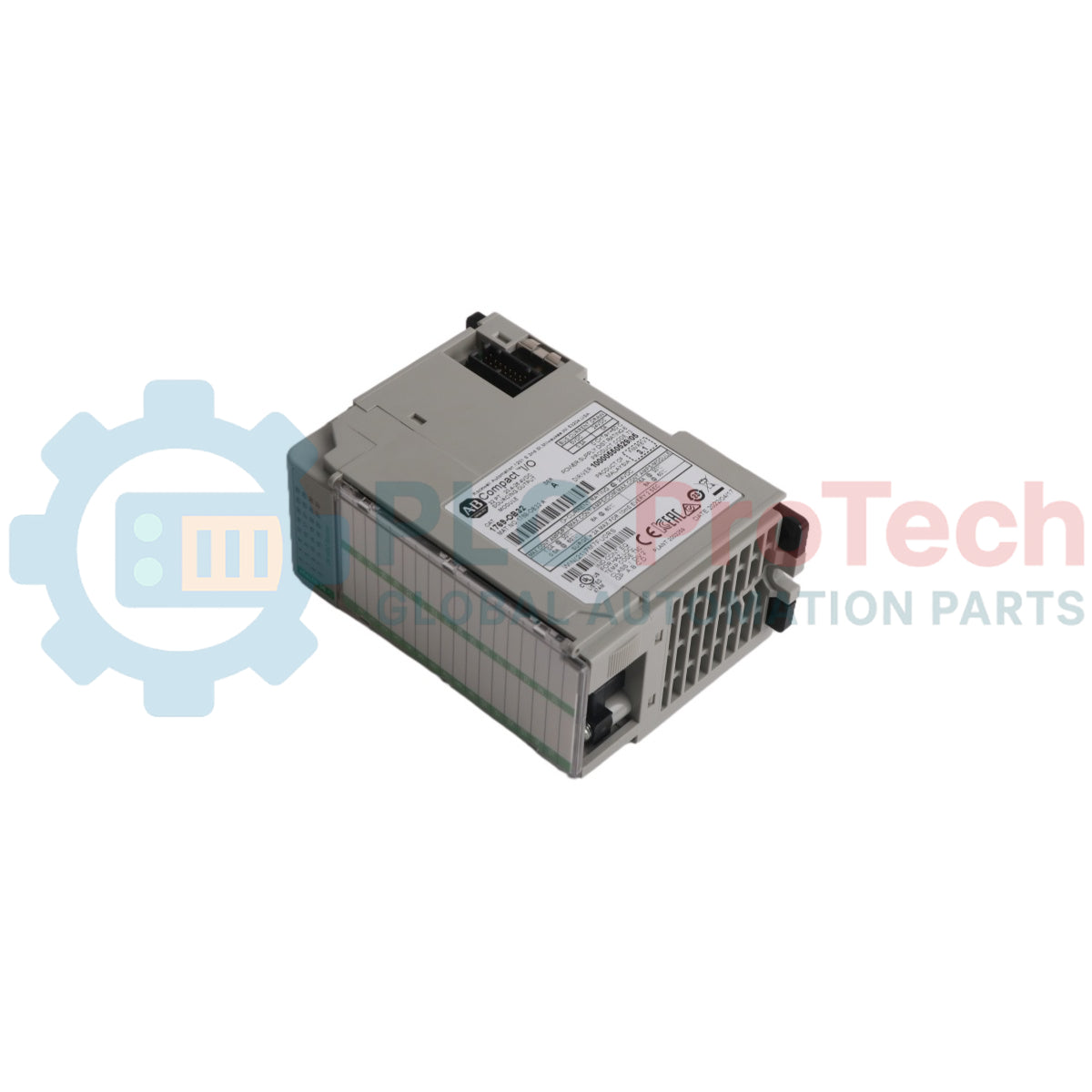

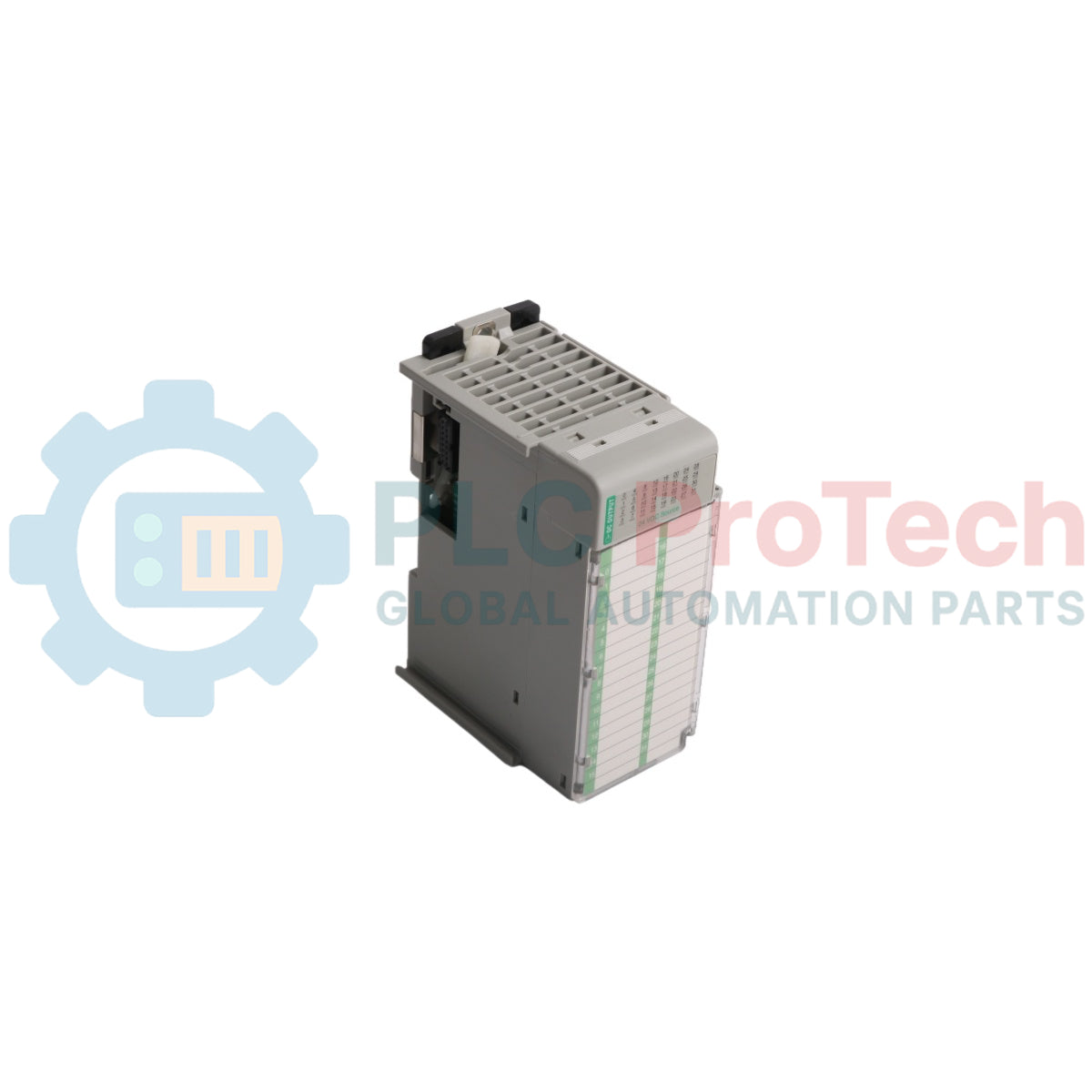

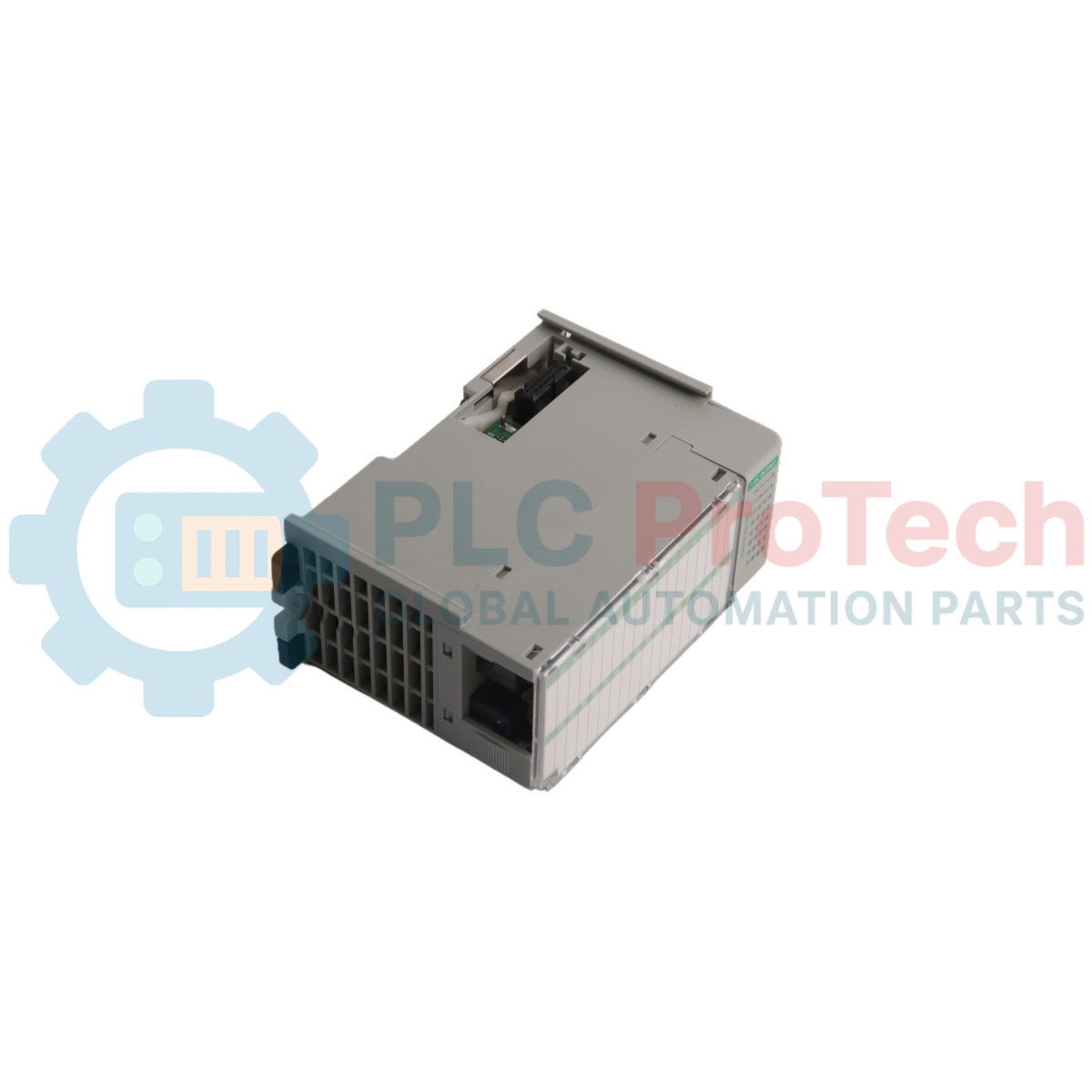

โมดูลเอาต์พุต DC แบบโซลิดสเตต Compact I/O ของ Allen-Bradley 1769-OB32 CompactLogix

1769-OB32 เป็นโมดูลอิเล็กทรอนิกส์โซลิดสเตตแบบดิสครีตความหนาแน่นสูง 32 จุด ซึ่งออกแบบมาเพื่อรองรับการสวิตช์กระแสตรงแบบซอร์สภายในโครงสร้างฮาร์ดแวร์ CompactLogix / Compact I/O โมดูลนี้แปลงคำสั่งลอจิกควบคุมอิเล็กทรอนิกส์จากโปรเซสเซอร์ส่วนกลางเป็นเส้นทางเอาต์พุตแบบดิสครีต 24 VDC โดยแบ่งเป็น 2 กลุ่มแยกอิสระทางไฟฟ้า กลุ่มละ 16 ช่อง ฮาร์ดแวร์นี้ช่วยให้สามารถสั่งงานอุปกรณ์กระแสตรงกำลังต่ำด้วยโปรแกรมได้ เช่น รีเลย์ควบคุมอุตสาหกรรม ไฟแสดงสถานะ แผงแสดงผล และวาล์วโซลินอยด์ขนาดเล็ก ชุดประกอบนี้เชื่อมต่อกับระบบอัตโนมัติ CompactLogix ได้โดยตรง หรือทำหน้าที่เป็นฮาร์ดแวร์ภาคสนามแบบกระจายผ่านลิงก์ขยายตัวควบคุม MicroLogix หรือโมดูลอะแดปเตอร์เครือข่าย ระบบอินเตอร์ล็อกได้รับการรักษาความปลอดภัยผ่านแผงกั้นนิรภัยแบบออปโตอิเล็กทรอนิกส์ ซึ่งให้แรงดันแยกใช้งานต่อเนื่อง 30 VDC เพื่อป้องกันส่วนประกอบแบ็กเพลนภายในระบบจากความผิดปกติของสายภาคสนามในโรงงาน

คุณสมบัติ

• อาร์เรย์ช่องสัญญาณความหนาแน่นสูง: รวมเอาต์พุตแบบซอร์สโซลิดสเตตชนิดดิสครีต 32 จุดไว้ในโมดูลขนาดเท่าหนึ่งสล็อต เพื่อประหยัดพื้นที่ในตู้ควบคุม
• การแยกกลุ่มคู่: แบ่งช่องสัญญาณออกเป็นกลุ่มไฟฟ้าแยกจากกัน 2 กลุ่ม กลุ่มละ 16 เอาต์พุต เพื่อให้สามารถเดินระบบจ่ายไฟภาคสนามแยกอิสระได้
• การป้องกันไฟฟ้าลัดวงจรแบบอิเล็กทรอนิกส์: มีเมทริกซ์ป้องกันแบบอิเล็กทรอนิกส์ในตัวที่ตรวจจับความผิดปกติด้านความร้อน/กระแสโดยอัตโนมัติ เพื่อลดเวลาหยุดทำงาน
• การกำหนดตำแหน่งสล็อตของโมดูล: มีรางนำทางแบบลิ้นและร่องเชิงกลในตัว เพื่อป้องกันการจัดแนวผิดระหว่างการติดตั้ง
• แผง LED วินิจฉัยด้านหน้า: มีไฟแสดงสถานะสีเขียวแยกกัน 32 ดวง เพื่อแสดงสถานะของแต่ละช่องแบบเรียลไทม์สำหรับการทดสอบระดับจุด
• เทอร์มินัลบล็อกแบบถอดได้: ใช้เทอร์มินัลบล็อกแบบป้องกันการสัมผัส 40 พิน พร้อมกลไกฝาล็อก เพื่อรองรับลำดับการถอดเปลี่ยนขณะระบบทำงานโดยไม่ต้องถอดสายไฟ

การใช้งาน

• การขับชุดโซลินอยด์นิวแมติกกระแสตรงกำลังต่ำเฉพาะจุด
• การเชื่อมต่อระบบลอจิกควบคุมเข้ากับช่องอินพุตแบบดิสครีตของตัวควบคุมความเร็วมอเตอร์
• หลอดไฟส่องสว่างบนโต๊ะผู้ควบคุมหลักและอุปกรณ์ส่งสัญญาณเสียงนำร่อง
• การสั่งงานรีเลย์เสริมอินเทอร์เฟซแบบดิสครีตสำหรับกระบวนการผลิตในสายการผลิต

ข้อมูลจำเพาะทางเทคนิค

52.5 mm

แนวทางการติดตั้ง

• การล็อกการเชื่อมต่อบัส: จัดแนวรางลิ้นและร่องด้านข้างให้ตรงกันอย่างแม่นยำก่อนเชื่อมต่อขั้วต่อขยาย เลื่อนคันโยกบัสเชิงกลในตัวไปทางซ้ายจนสุดเพื่อล็อกขั้วต่อแบ็กเพลนให้แน่นเข้าที่
• การกำหนดระยะห่างจากแหล่งจ่ายไฟ: ห้ามเกินขีดจำกัดระยะห่าง 8 ช่องอย่างเคร่งครัดเมื่อวางโมดูลฮาร์ดแวร์เทียบกับบล็อกแหล่งจ่ายไฟระบบที่อยู่ใกล้ที่สุด
• ข้อจำกัดการเข้าสายที่ขั้วต่อ: เชื่อมต่อเฉพาะสายทองแดงที่รองรับอุณหภูมิขั้นต่ำ 75 องศาเซลเซียส ขนาดสายเดี่ยวต้องอยู่ในช่วง 0.32 ถึง 0.82 mm2 (22 ถึง 18 AWG) โดยปรับระยะปอกฉนวนเป็น 11 mm
• แนวทางปฏิบัติในการต่อลงดิน: ต่อตัวราง DIN หรือโครงแบ็กเพลนที่ติดตั้งอุปกรณ์เข้ากับจุดต่อลงดินโดยใช้สายไฟขนาดใหญ่ เพื่อช่วยลดสัญญาณรบกวนความถี่วิทยุหรือสนามแม่เหล็กไฟฟ้าชั่วขณะ

เอกสารอ้างอิงการติดตั้งโดยละเอียด

สำหรับรายละเอียดครบถ้วนเกี่ยวกับการติดตั้งทางกายภาพแบบทีละขั้นตอน การจัดวางแขนเดินสาย และแผนผังการจัดวางช่องสัญญาณโดยละเอียด โปรดดูเอกสารการติดตั้งอย่างเป็นทางการ:

👉 คลิกที่นี่เพื่อดาวน์โหลดคู่มือติดตั้ง Allen-Bradley 1769-OB32 ฉบับเต็ม

คำถามที่พบบ่อย

Q: รุ่นนี้โดยเฉพาะทำงานเป็นเอาต์พุตแบบจ่ายกระแสหรือแบบรับกระแส

A: โมดูลนี้ทำงานเฉพาะในรูปแบบอุปกรณ์จ่ายกระแส หมายความว่าโมดูลจะสวิตช์ศักย์แรงดันไฟฟ้าขั้วบวก (+VDC) จากสายจ่ายไปยังขั้วโหลดภาคสนาม

Q: กลุ่ม 1 และกลุ่ม 2 สามารถใช้แหล่งจ่ายไฟแยกจากกันโดยสิ้นเชิงได้หรือไม่

A: ใช่ เนื่องจากกลุ่ม 1 และกลุ่ม 2 แยกจากกันโดยสมบูรณ์ คุณจึงสามารถใช้แหล่งจ่ายไฟ DC 24V สองแหล่งที่แยกจากกัน โดยต่อเข้ากับขั้ว VDC และ COM ของแต่ละกลุ่ม

Q: โหลดกระแสสูงสุดที่อนุญาตบนจุดช่องสัญญาณเดียวขณะทำงานตามข้อกำหนดอุณหภูมิเต็มที่ 60 องศาเซลเซียสคือเท่าใด

A: เมื่อทำงานที่อุณหภูมิโดยรอบ 60 องศาเซลเซียส ขีดจำกัดกระแสเอาต์พุตต่อเนื่องสูงสุดคือ 0.5 A ต่อจุดช่องสัญญาณแต่ละจุด
