Allen-Bradley

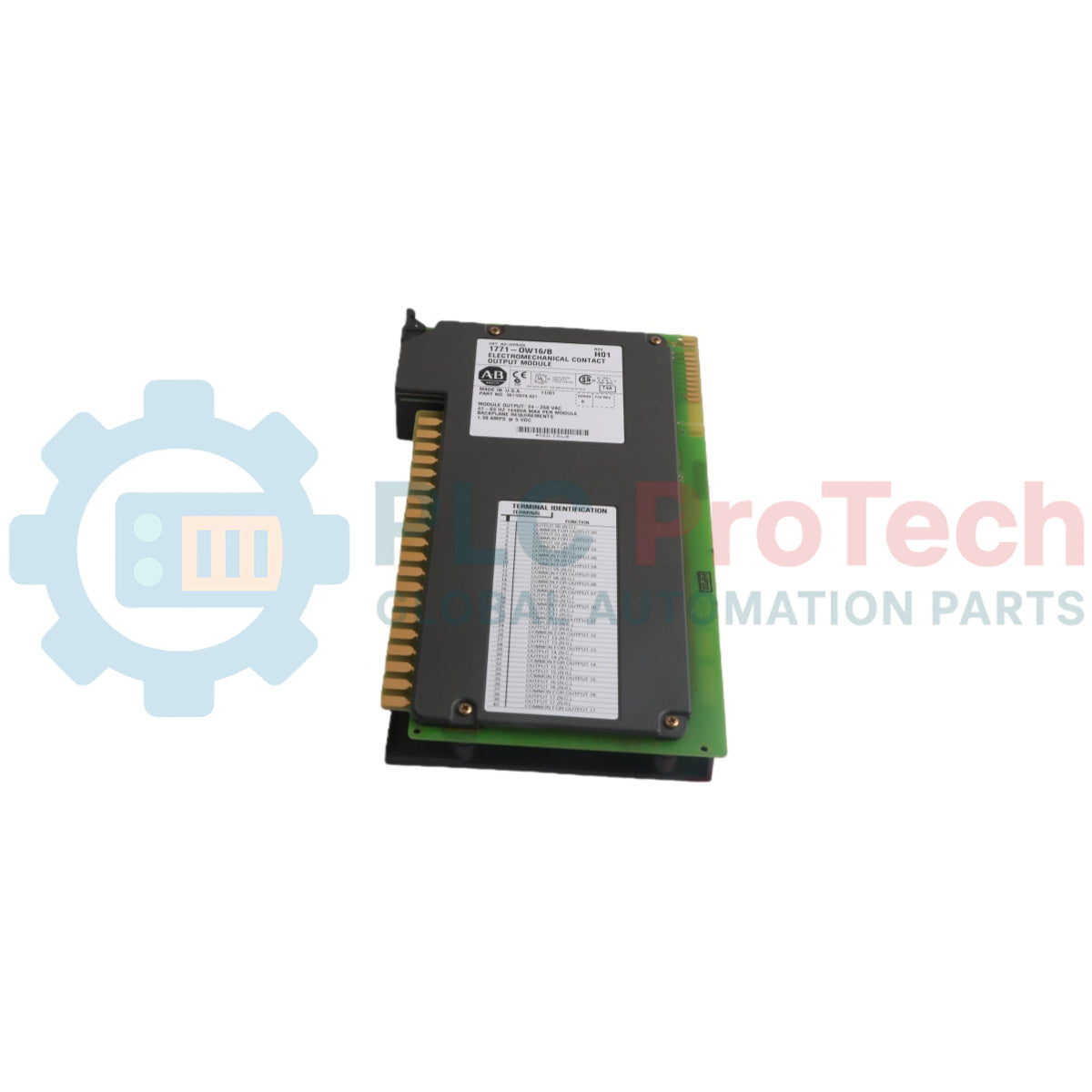

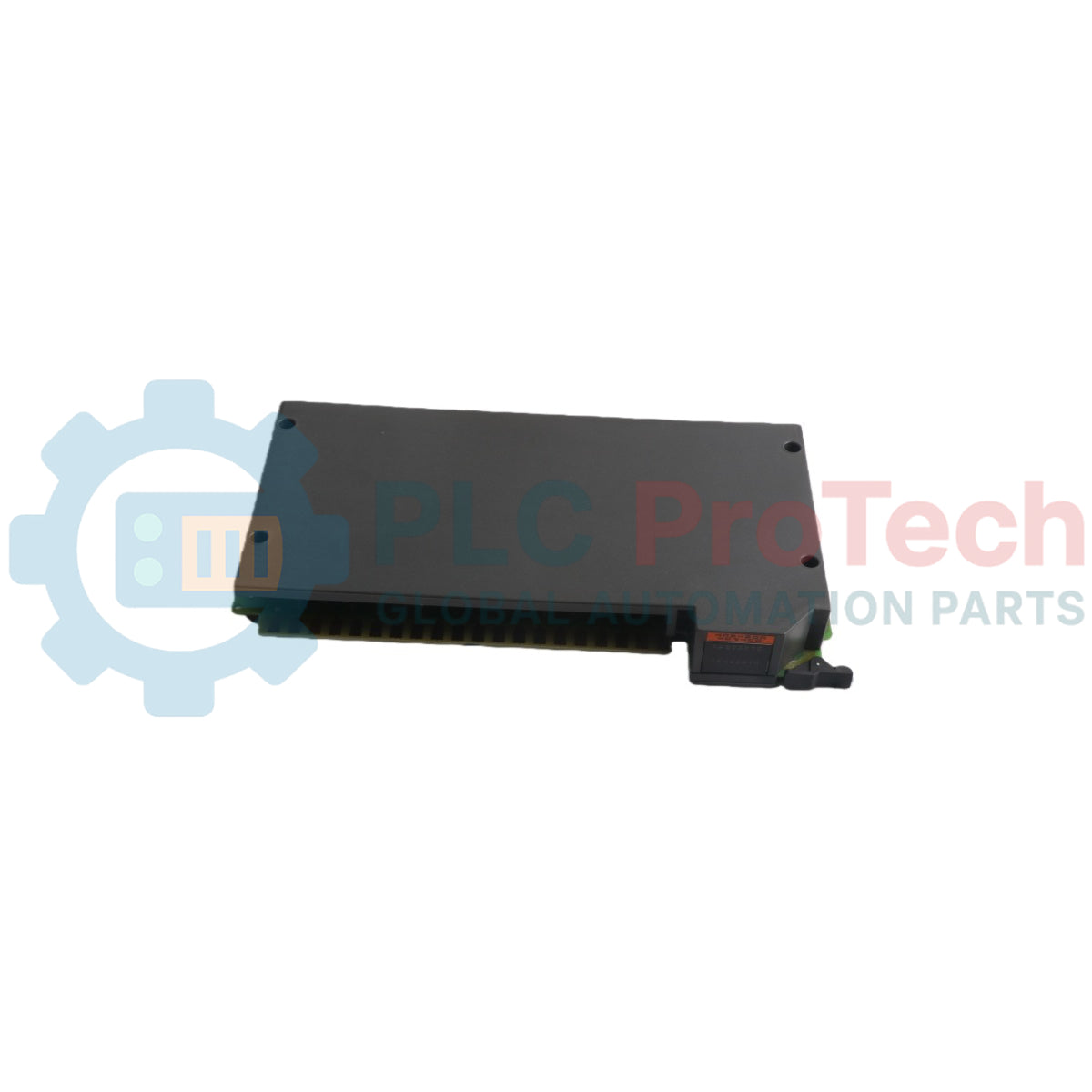

โมดูลเอาต์พุตหน้าสัมผัสแบบเลือกได้ Allen-Bradley 1771-OW 1771

SKU 1771-OW

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley
  • Product No.: 1771-OW
  • Origin สหรัฐอเมริกา
  • Product Type: โมดูลเอาต์พุตหน้าสัมผัสแบบเลือกได้
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.52 kg
  • Dimensions: 315 มม. x 45 มม. x 145 มม. (สูง x กว้าง x ลึก)
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

โมดูลเอาต์พุตหน้าสัมผัสแบบเลือกได้ Allen-Bradley 1771-OW 1771

ปริมาณ

Product Description

Description

คำอธิบาย

Allen-Bradley 1771-OW คือโมดูลฮาร์ดแวร์เอาต์พุตหน้าสัมผัสแบบเลือกได้ ซึ่งออกแบบมาให้ติดตั้งร่วมกับแชสซี 1771 I/O โมดูลนี้ทำหน้าที่เป็นอุปกรณ์สวิตช์เฉพาะทาง โดยมีเอาต์พุต 8 จุดจัดเป็น 4 กลุ่มแยกอิสระ กลุ่มละ 2 จุด และแต่ละกลุ่มมีการกำหนดจุดร่วมอิสระของตนเอง เส้นทางเอาต์พุตแต่ละเส้นมีการแยกทางไฟฟ้าออกจากวงจรลอจิกภายในโมดูล ทำให้ระบบสามารถขับโหลดภายนอกที่แยกจากกันพร้อมกันได้ โดยรองรับกระแสต่อเนื่องสูงสุด 1.0A ต่อเอาต์พุตที่กำลังไฟฟ้าพิกัด เนื่องจากฮาร์ดแวร์ไม่มีวงจรจำกัดแรงดันกระชากในตัว จึงต้องใช้ 1771-OW สำหรับการสวิตช์โหลดแบบความต้านทานเท่านั้น และไม่แนะนำให้ใช้กับโหลดแบบเหนี่ยวนำหรือแบบเก็บประจุ การประมวลผลควบคุมลอจิกและเส้นทางการจ่ายพลังงานให้คอยล์รีเลย์ภายในได้รับไฟโดยตรงผ่านแบ็กเพลนของแชสซี I/O หลัก

  • คุณสมบัติ
  • การกำหนดค่าจัมเปอร์เอาต์พุตที่เลือกได้แยกแต่ละจุด ช่วยให้ปรับแต่งแต่ละจุดเป็นการทำงานแบบหน้าสัมผัสปกติเปิด (N.O.) หรือปกติปิด (N.C.) ได้
  • การจัดกลุ่มวงจรแยกอิสระ 4 กลุ่ม โดยมีสายเอาต์พุตกลุ่มละ 2 สาย เพื่อรองรับการกระจายการเดินสายแบบมีจุดร่วมหลายจุด
  • แผงกั้นการแยกทางไฟฟ้าที่แยกวงจรการสวิตช์หน้าสัมผัสเอาต์พุตฝั่งภาคสนามออกจากส่วนประกอบลอจิกแบ็กเพลนภายใน

ชุดไฟวินิจฉัยติดตั้งด้านหน้า ประกอบด้วยไฟแสดงสถานะ 8 ดวง ซึ่งจะติดสว่างเมื่อคอยล์รีเลย์เอาต์พุตที่เกี่ยวข้องได้รับพลังงาน

  • การใช้งาน
  • การสวิตช์วงจรควบคุมแบบความต้านทานโดยเฉพาะในสภาพแวดล้อมการผลิตในโรงงาน
  • การกำหนดเส้นทางอินเทอร์เฟซหน้าสัมผัสแห้งไปยังโมดูลอินพุตภายนอกหรืออุปกรณ์ลอจิกกระแสต่ำ

การควบคุมระบบอัตโนมัติแบบกระจายผ่านการตั้งค่าการแยกหน้าสัมผัสหลายกลุ่ม

ข้อมูลจำเพาะทางเทคนิค พารามิเตอร์
ข้อมูลจำเพาะ Allen-Bradley
ผู้ผลิต 1771-OW
หมายเลขรุ่น สายผลิตภัณฑ์ 1771 I/O
ประเภทผลิตภัณฑ์ โมดูลเอาต์พุตหน้าสัมผัสแบบเลือกได้
เอาต์พุตต่อโมดูล 8 (4 กลุ่ม กลุ่มละ 2)
ตำแหน่งโมดูล แชสซี 1771 I/O
พิกัดแรงดันไฟฟ้า 24-138V กระแสสลับ RMS, 24-125V กระแสตรง
พิกัดกระแส 1A ต่อเอาต์พุต (สูงสุด)
กระแสกระชาก สูงสุด 1A ต่อเอาต์พุต (ที่กำลังไฟฟ้าพิกัด)
พิกัดกำลังไฟฟ้า กระแสตรง: 30W ต่อเอาต์พุต (โหลดแบบความต้านทาน), กระแสสลับ (มีวงจรลดแรงดันกระชาก): 30W ต่อเอาต์พุต (โหลดแบบความต้านทาน)
โหลดหน้าสัมผัสขั้นต่ำ กระแสตรง: 10mA ที่ 24V, กระแสสลับ: 10mA ที่ 24V
เวลาเปิดใช้งาน/ปล่อย สูงสุด 5ms
เวลาหน้าสัมผัสเด้ง สูงสุด 1ms
ความถี่การสวิตช์ สูงสุด 10Hz
การสูญเสียกำลังไฟฟ้า 3.7 วัตต์ (สูงสุด): 3.3 วัตต์ (ต่ำสุด)
การระบายความร้อน 12.6 BTU/ชม. (สูงสุด): 11.3 BTU/ชม. (ต่ำสุด)
กระแสแบ็กเพลน สูงสุด 700mA
ตัวนำ ตัวนำแบบตีเกลียวขนาดสูงสุด 14 เกจ
ขนาดสาย ฉนวนหนาสูงสุด 3/64 นิ้ว
หมวดหมู่ 1
อุณหภูมิขณะทำงาน 0 ถึง 60 องศาเซลเซียส (32 ถึง 140 ฟาเรนไฮต์)
อุณหภูมิในการจัดเก็บ -40 ถึง 85 องศาเซลเซียส (-40 ถึง 185 ฟาเรนไฮต์)
ความชื้นสัมพัทธ์ 5 ถึง 95% (ไม่มีการควบแน่น)
แขนต่อสายภาคสนาม 1771-WD
แรงบิดสกรูแขนต่อสาย 7-9 นิ้ว-ปอนด์

การเชื่อมต่อ/อินเทอร์เฟซ

ขาพินของขั้วต่อ ฟังก์ชัน
เอาต์พุต 0 เอาต์พุตหน้าสัมผัสรีเลย์ 0 (กลุ่ม 1)
จุดร่วม จุดต่อกลับร่วมสำหรับเอาต์พุต 0 และ 1 (กลุ่ม 1)
เอาต์พุต 1 เอาต์พุตหน้าสัมผัสรีเลย์ 1 (กลุ่ม 1)
เอาต์พุต 2 เอาต์พุตหน้าสัมผัสรีเลย์ 2 (กลุ่ม 2)
จุดร่วม จุดต่อกลับร่วมสำหรับเอาต์พุต 2 และ 3 (กลุ่ม 2)
เอาต์พุต 3 เอาต์พุตหน้าสัมผัสรีเลย์ 3 (กลุ่ม 2)
เอาต์พุต 4 เอาต์พุตหน้าสัมผัสรีเลย์ 4 (กลุ่ม 3)
จุดร่วม จุดต่อกลับร่วมสำหรับเอาต์พุต 4 และ 5 (กลุ่ม 3)
เอาต์พุต 5 เอาต์พุตหน้าสัมผัสรีเลย์ 5 (กลุ่ม 3)
เอาต์พุต 6 เอาต์พุตหน้าสัมผัสรีเลย์ 6 (กลุ่ม 4)
จุดร่วม จุดต่อกลับร่วมสำหรับเอาต์พุต 6 และ 7 (กลุ่ม 4)
เอาต์พุต 7 เอาต์พุตหน้าสัมผัสรีเลย์ 7 (กลุ่ม 4)

แนวทางการติดตั้ง

  • ความปลอดภัยด้านไฟฟ้าของแบ็กเพลน: ต้องตัดไฟทั้งหมดออกจากแบ็กเพลนของแชสซี I/O 1771 และแขนต่อสายที่เชื่อมต่ออยู่ก่อนถอดหรือติดตั้งฮาร์ดแวร์ I/O ใด ๆ เพื่อป้องกันการบาดเจ็บทางกายภาพหรือการทำงานของระบบที่ไม่คาดคิด
  • การป้องกันไฟฟ้าสถิต: ก่อนจับชุดแผงวงจรจริง ให้สัมผัสวัตถุที่ต่อลงดินเพื่อคายประจุไฟฟ้าสถิต และหลีกเลี่ยงการสัมผัสขาของขั้วต่อแบ็กเพลนด้านหลัง
  • การกำหนดตำแหน่งด้วยแถบพลาสติกของแชสซี: ติดตั้งแถบกำหนดตำแหน่งพลาสติกบนจุดกำหนดแนวของแบ็กเพลนแชสซีระหว่างตำแหน่ง 6 กับ 8 และระหว่างตำแหน่ง 16 กับ 18 เพื่อล็อกช่องที่เลือกไว้เฉพาะสำหรับฮาร์ดแวร์ประเภทนี้
  • ข้อจำกัดการติดตั้งโมดูล: สามารถติดตั้งโมดูลในช่องเสียบของแชสซี I/O ที่ว่างอยู่ช่องใดก็ได้ ยกเว้นช่องซ้ายสุด ซึ่งสงวนไว้โดยเฉพาะสำหรับโมดูลอะแดปเตอร์หรือโปรเซสเซอร์
  • การควบคุมการกำหนดค่าจัมเปอร์: หากต้องการเปลี่ยนการทำงานปกติแบบหน้าสัมผัสเปิดจากค่าเริ่มต้นของโรงงาน ให้ถอดสกรูด้านข้าง 4 ตัวเพื่อเปิดฝาครอบตัวเครื่อง แล้วปรับจัมเปอร์ภายใน K1, K2, K3 และ K4 ด้วยตนเองไปยังตำแหน่ง N.C.
  • ความยาวสายเคเบิลเชื่อมต่อ: จำกัดความยาวรวมของการเดินสายเชื่อมต่อภาคสนามให้ไม่เกิน 1000 ฟุต (304.8 เมตร)
  • คำเตือนการต่อโหลดแบบขนาน: ห้ามเชื่อมต่อเอาต์พุตตั้งแต่สองเอาต์พุตขึ้นไปแบบขนานเพื่อพยายามให้เกินพิกัดกำลังไฟต่อเนื่อง 1A เนื่องจากความแตกต่างเล็กน้อยของเวลาตอบสนองรีเลย์แต่ละตัวอาจทำให้หน้าสัมผัสเพียงจุดเดียวต้องรับกระแสโหลดทั้งหมด
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
กระแสต่อเนื่องสูงสุดที่อนุญาตให้จ่ายผ่านหน้าสัมผัสเอาต์พุตแต่ละจุดคือเท่าใด
เอาต์พุตแต่ละจุดรองรับกระแสโหลดต่อเนื่องสูงสุด 1.0A ที่พิกัดกำลังไฟฟ้าของเอาต์พุต
ต้องใช้แขนต่อสายภาคสนามรุ่นใดในแค็ตตาล็อกโดยเฉพาะเพื่อเชื่อมต่อสายภาคสนามเข้ากับโมดูล
การเชื่อมต่อกับจุดต่าง ๆ บนแผงด้านหน้าของโมดูลต้องทำผ่านชุดแขนต่อสายภาคสนามหมายเลขแค็ตตาล็อก 1771-WD
จะเกิดอะไรขึ้นหากผู้ใช้เชื่อมต่อสายเอาต์พุตหลายสายแบบขนานเพื่อรองรับโหลดกระแสที่สูงขึ้น
ห้ามต่อเอาต์พุตแบบขนานโดยเด็ดขาด เนื่องจากความแตกต่างเล็กน้อยของความเร็วในการปิดรีเลย์ภายในอาจทำให้หน้าสัมผัสจุดใดจุดหนึ่งนำกระแสโหลดทั้งหมดในช่วงเวลาสั้น ๆ ส่งผลให้เกิดความเสียหาย
ช่องกำหนดตำแหน่งด้านหลังที่ระบุอย่างชัดเจนสำหรับติดตั้งโมดูลภายในแชสซีคือช่องใด
ต้องวางแถบกำหนดตำแหน่งพลาสติกบนแผงด้านหลังของแชสซีระหว่างตำแหน่ง 6 และ 8 รวมถึงระหว่างตำแหน่ง 16 และ 18
