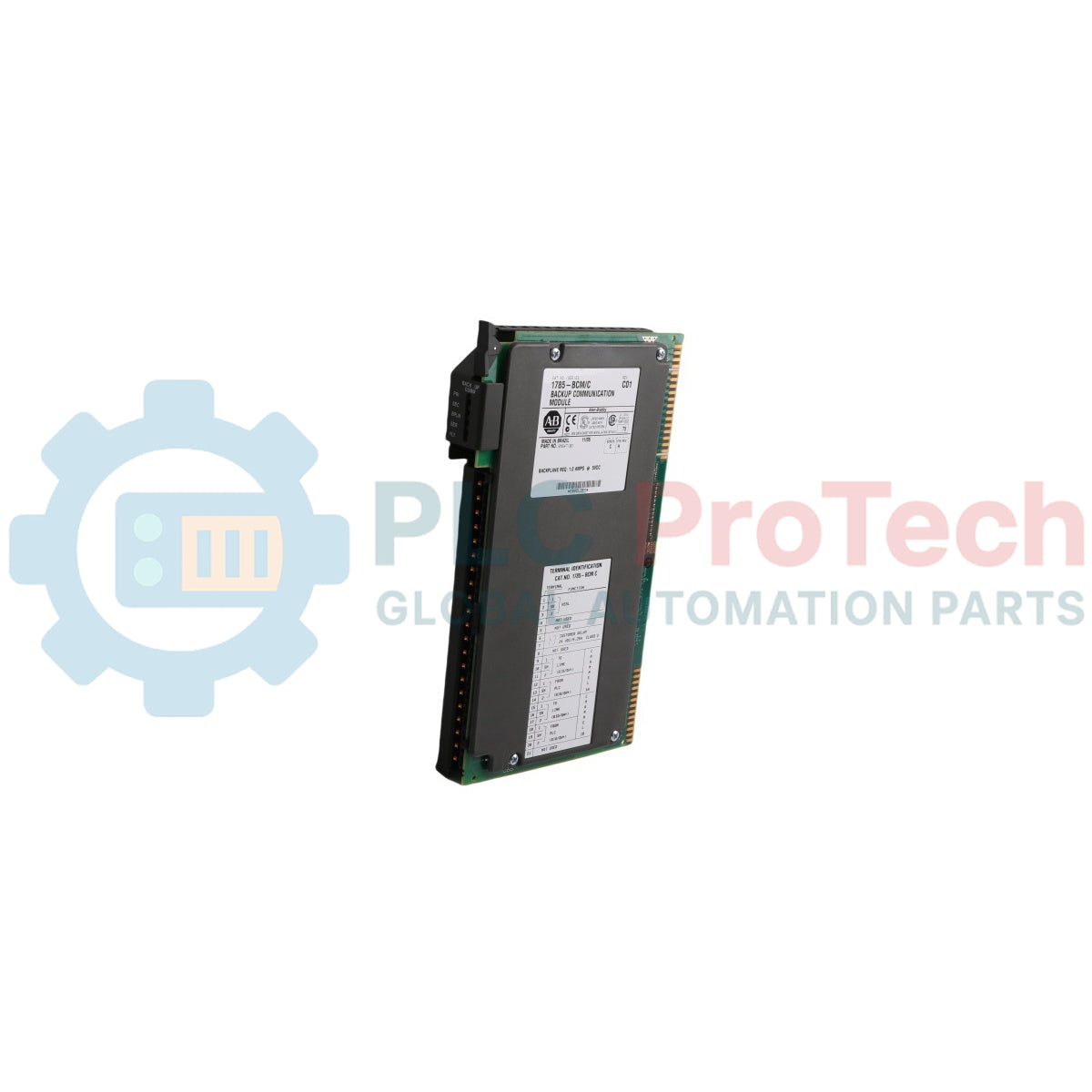

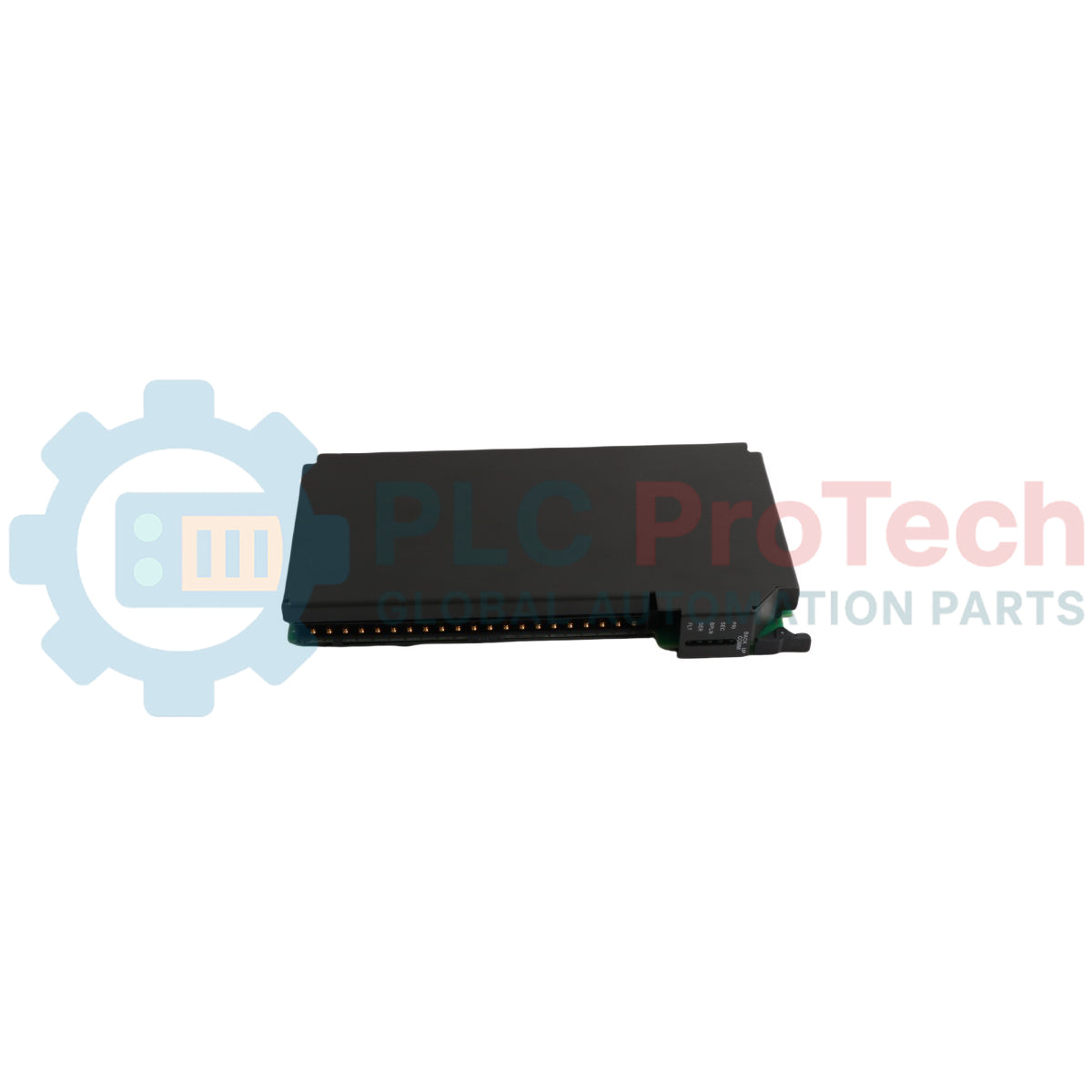

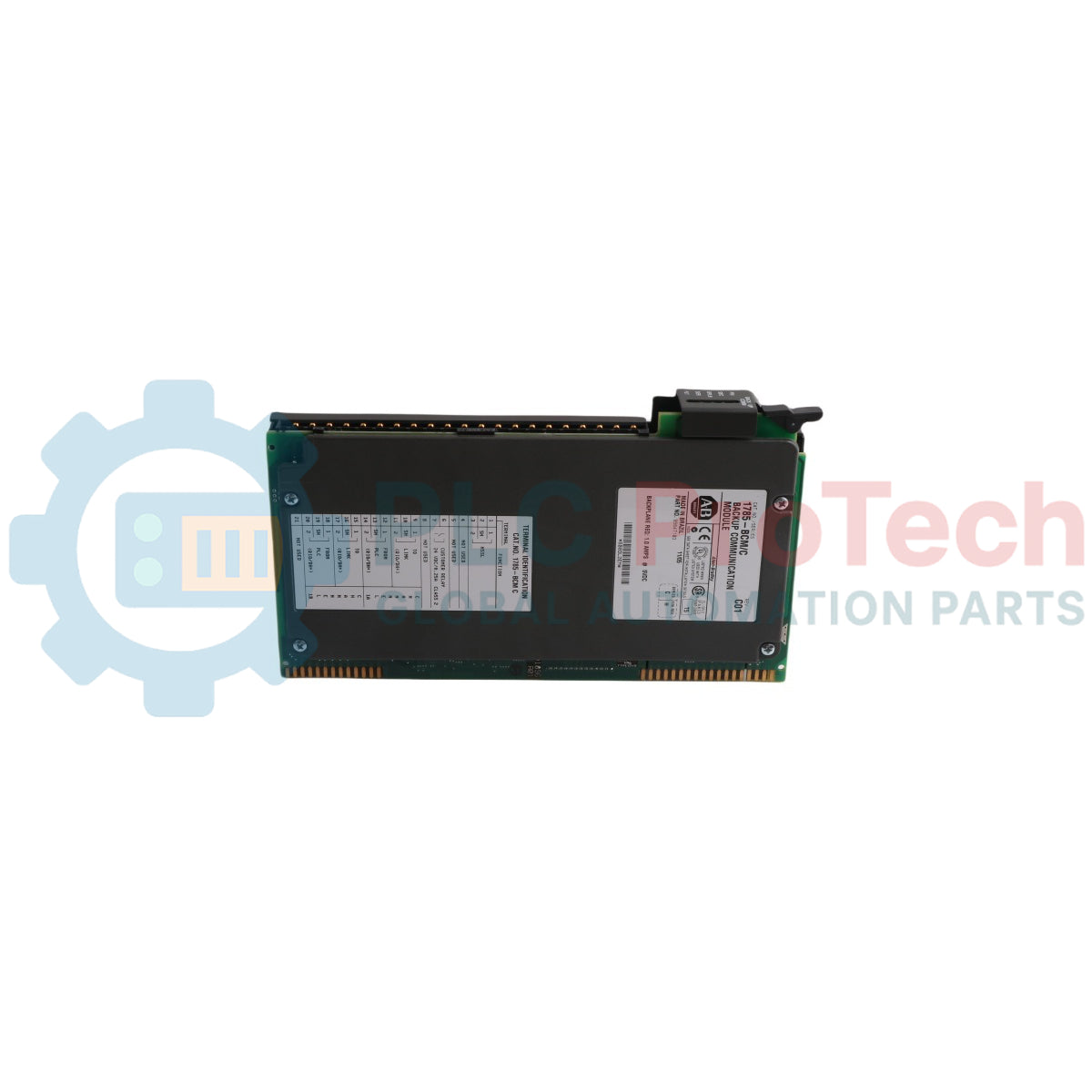

Allen-Bradley 1785-BCM โมดูลการสื่อสารสำรอง PLC-5

เดอะ 1785-BCM ทำหน้าที่เป็นโมดูลสำรองแบบฮอตแบ็กอัปด้วยฮาร์ดแวร์ที่มีความน่าเชื่อถือสูงภายในสถาปัตยกรรมระบบ Allen-Bradley PLC-5 แบบคลาสสิก โดยมีชื่อเรียกอย่างเป็นทางการว่า โมดูลการสื่อสารสำรอง PLC-5. ได้รับการออกแบบมาเพื่อมอบความซ้ำซ้อนของระบบที่มีความพร้อมใช้งานสูง โดยประสานการซิงโครไนซ์สภาพแวดล้อมแบบสองโปรเซสเซอร์เพื่อป้องกันการหยุดทำงานของระบบอัตโนมัติที่มีค่าใช้จ่ายสูงในการดำเนินงานอย่างต่อเนื่อง. ทำงานเป็นคู่หลัก/สำรองบนแชสซีภายในสองชุด โดยติดตามสถานะระบบและจัดการการรับช่วงการสื่อสารภาคสนามโดยอัตโนมัติในทันทีเมื่อระบบขัดข้อง.

สถาปัตยกรรมความซ้ำซ้อนและโทโพโลยีการทำงาน

1785-BCM สร้างเครือข่ายสำรองแบบฮอตแบ็กอัปด้วยฮาร์ดแวร์โดยเชื่อมต่อข้าม ระบบหลัก (ซึ่งควบคุม Remote I/O และอุปกรณ์กระบวนการอยู่โดยตรง) ไปยังสถานะที่ซิงโครไนซ์ ระบบสำรอง (ซึ่งอยู่ในสถานะสแตนด์บายที่พร้อมใช้งานสูง).

ระบบนี้จัดให้มีการจัดแนวข้อมูลอย่างสมบูรณ์และการกู้คืนเครือข่ายได้ทันทีผ่านกลไกการสื่อสารหลักสามประการ:

• ลิงก์อนุกรมความเร็วสูง (HSSL): เส้นทางการสื่อสารแบบดิฟเฟอเรนเชียลระหว่างแชสซีโดยเฉพาะ ซึ่งเชื่อมต่อโดยตรงระหว่างโมดูล 1785-BCM หลักและสำรอง. ด้วยอัตราความเร็วสูง 1.2 เมกะบิตบนฮาร์ดแวร์ Series B (เทียบกับ 115 กิโลบอดในหน่วย Series A รุ่นเก่า) HSSL จะส่งข้อมูลอินพุตระยะไกล สถานะลอจิกภายใน และตารางข้อมูลที่ผู้ใช้กำหนด.
• อินเทอร์เฟซ Remote I/O ของ Smart Switch: ระหว่างการทำงานตามปกติ โปรเซสเซอร์สำรองจะแยกออกจากสายไฟภาคสนามทางกายภาพ แต่ยังคงโพล 1785-BCM ในพื้นที่ของตน. โมดูลนี้มี "Smart Switch" ในตัว ซึ่งจำลองโหนดภาคสนามจริงโดยเติมตารางภาพอินพุตของโปรเซสเซอร์สำรองด้วยข้อมูลแบบเรียลไทม์ที่รับผ่าน HSSL. สถาปัตยกรรมนี้ทำให้หน่วยความจำลอจิกของโปรเซสเซอร์สแตนด์บายเหมือนกับหน่วยหลักทุกประการ.
• การสลับการทำงานโดยไม่มีการกระชาก: หากระบบหลักประสบปัญหาไฟฟ้าขัดข้อง โปรเซสเซอร์ขัดข้อง ฮาร์ดแวร์ 1785-BCM ในพื้นที่ขัดข้อง หรือมีการเปลี่ยนโหมดคีย์สวิตช์โดยตั้งใจ (เช่น จาก RUN เป็น PROGRAM) ระบบจะทริกเกอร์การสลับการทำงาน. รีเลย์แยกวงจรความเร็วสูงภายในโมดูลหลักจะเปิดออกทันที และรีเลย์ที่ตรงกันบนโมดูลสแตนด์บายจะปิดลง. การควบคุมเครือข่าย Remote I/O และ Data Highway Plus จะโอนไปยังโปรเซสเซอร์สำรองใน น้อยกว่า 50 มิลลิวินาทีโดยคงเอาต์พุตภาคสนามไว้ที่สถานะล่าสุดระหว่างช่วงเปลี่ยนผ่านสั้น ๆ.

ข้อมูลจำเพาะทางเทคนิค

ความเข้ากันได้ของระบบและโมดูลขยาย 1785-BEM

• ตารางความเข้ากันได้ของโปรเซสเซอร์: 1785-BCM Series B (Revision C หรือใหม่กว่า) รองรับแพลตฟอร์ม PLC-5 หลากหลายรุ่น รวมถึง PLC-5/11, -5/15, -5/20, -5/25, -5/30, -5/40, -5/60 และ PLC-5/80. โมดูล Series A รุ่นเก่าจำกัดการใช้งานเฉพาะกับโปรเซสเซอร์ PLC-5/15 และ PLC-5/25 รุ่นเก่าเท่านั้น.
• โมดูลส่วนขยายระบบสำรอง 1785-BEM: ในขณะที่ 1785-BCM พื้นฐานรองรับช่องสัญญาณบนบอร์ดได้สูงสุดสองช่อง (Channels 1A และ 1B) โปรเซสเซอร์ระดับสูงอย่าง PLC-5/40 และ PLC-5/60 รองรับช่องสัญญาณการสื่อสารสี่ช่อง. เพื่อปกป้องพอร์ตเพิ่มเติมเหล่านี้ โมดูลส่วนขยายระบบสำรอง 1785-BEM ต้องติดตั้งอยู่ติดกับ BCM ในแร็กภายในเครื่อง. 1785-BEM เชื่อมต่อกับโมดูลหลักผ่านบัสแบ็กเพลนรองภายในเครื่อง เพื่อเพิ่มความสามารถในการสลับให้ครอบคลุม Channels 2A และ 2B.

คำถามที่พบบ่อย

ฉันสามารถใช้โมดูล 1785-BCM Series B ร่วมกับโมดูล Series A รุ่นเก่าได้หรือไม่

ใช่. โมดูล Series B ยังคงรองรับความเข้ากันได้ย้อนหลัง และสามารถจับคู่กับยูนิต Series A ที่มีอยู่ได้. หากต้องการเปิดใช้งานโหมดรุ่นเก่านี้ คุณต้องตั้งค่าสวิตช์กำหนดค่าทางกายภาพบนชุดสวิตช์ SW1 และ SW2 ที่ด้านข้างและด้านล่างของโมดูล Series B โดยเฉพาะ. หากละเว้นคุณสมบัติการจับคู่เหล่านี้ ไฟ LED แสดงสถานะของโมดูลจะกะพริบรหัสข้อผิดพลาด.

สามารถติดตั้งโมดูล I/O อุตสาหกรรมภายในมาตรฐานร่วมกับ 1785-BCM ได้หรือไม่

ไม่. ระบบสำรองข้อมูล PLC-5 ออกแบบมาเพื่อสลับการทำงานและปกป้องเครือข่าย I/O ระยะไกล โดยไม่สามารถสำรองข้อมูลโมดูล I/O ภายในที่ติดตั้งโดยตรงในแร็กหลักของโปรเซสเซอร์ได้. เพื่อป้องกันกระบวนการจากการหยุดชะงัก อุปกรณ์เครื่องมือวัดและควบคุมทั้งหมดต้องอยู่ในแชสซี I/O ระยะไกล โดยสงวนแชสซีภายในไว้สำหรับแหล่งจ่ายไฟคู่ โปรเซสเซอร์ 1785-BCM และส่วนประกอบ 1785-BEM ที่เป็นอุปกรณ์เสริมเท่านั้น.

โหมด "Fast Data Transfer" ในโมดูล 1785-BCM Series B คืออะไร

ในการทำงานแบบซิงโครนัสมาตรฐาน เมื่อคำสั่งเขียนการถ่ายโอนบล็อก (BTW) และอ่านการถ่ายโอนบล็อก (BTR) มิเรอร์ตารางข้อมูลผู้ใช้ข้าม HSSL โปรเซสเซอร์รองจะรอจนกว่าจะได้รับเซกเมนต์ข้อมูลหลายบล็อกครบถ้วนและสำเร็จ ก่อนทำให้ข้อมูลนั้นพร้อมใช้งาน. การเปิดใช้โหมด "Fast Data Transfer" ผ่านสวิตช์ 2 บนชุดสวิตช์ SW1 ทำให้โมดูลรองปล่อยแต่ละบล็อกไปยังโปรเซสเซอร์สำรองได้ทันทีที่บล็อกนั้นมาถึง. วิธีนี้ช่วยลดเวลาในการซิงโครไนซ์ตารางข้อมูลได้อย่างมาก โดยลดเวลาถ่ายโอนขนาด 16 บล็อก (992 คำ) จากประมาณ 400–1000 มิลลิวินาที เหลือเพียงช่วง 180–260 มิลลิวินาที.

แนวทางการทดสอบเดินระบบภาคสนามและการเดินสายเครือข่าย

• การแยกชีลด์ของสายลำตัว: เชื่อมต่อเครือข่ายสื่อสารระหว่างแชสซีหลักและแชสซีสำรองด้วยสายคู่บิดเกลียวมีชีลด์คุณภาพสูง 1770-CD "Blue Hose". สายเดรนของชีลด์ทองแดงต้องต่อเนื่องผ่านจุดเชื่อมต่อระดับกลางทั้งหมด และต้องยึดต่ออย่างแน่นหนากับบัสกราวด์โลกของตู้หลักที่ เพียงปลายทางกายภาพด้านเดียว ของลูปเครือข่าย. การต่อตัวชีลด์ลงกราวด์หลายจุดทำให้เกิดสัญญาณรบกวนจากกราวด์ลูป ซึ่งทำให้การส่งข้อมูลความเร็วสูงเสียหาย.
• ลอจิกการถ่ายโอนบล็อกแบบอะซิงโครนัส: เนื่องจากการถ่ายโอนข้อมูลแบบมิเรอร์ตารางข้อมูลทำงานแบบอะซิงโครนัสกับการสแกนโปรแกรมแลดเดอร์ วิศวกรกระบวนการจึงควรใช้บิต Done ของคำสั่ง (DN) ของคำสั่ง BTR หรือ BTW หลัก ซึ่งเป็นส่วนหนึ่งของลอจิกการทำงานแบบอินเตอร์ล็อก. แนวทางนี้ช่วยให้มั่นใจว่าจะไม่มีค่าระหว่างกลางหรือค่าที่เสียหายถูกส่งไปยังระบบสำรอง หากคอนโทรลเลอร์หลักขัดข้องระหว่างการสแกน.
• โพรโทคอลการแยกพื้นที่อันตราย: 1785-BCM ได้รับการออกแบบให้สามารถตรวจสอบและเปลี่ยนโมดูลสำรองที่ขัดข้องขณะระบบทำงานอยู่ได้ โดยไม่รบกวนโปรเซสเซอร์หลักที่กำลังออนไลน์. อย่างไรก็ตาม หากมีการติดตั้งชุดฮาร์ดแวร์ในพื้นที่อุตสาหกรรมอันตราย (บรรยากาศที่อาจระเบิดได้ Class I Division 2) คุณต้องตัดไฟสายจ่ายกำลังของตู้โดยสมบูรณ์ หรือยืนยันว่าพื้นที่นั้นไม่เป็นอันตรายโดยสิ้นเชิงก่อนถอดโมดูลหรือปลดแขนสายไฟภาคสนามออกจากตำแหน่ง เพื่อป้องกันความเสี่ยงจากการจุดติดของประกายไฟอาร์กไฟฟ้า.
