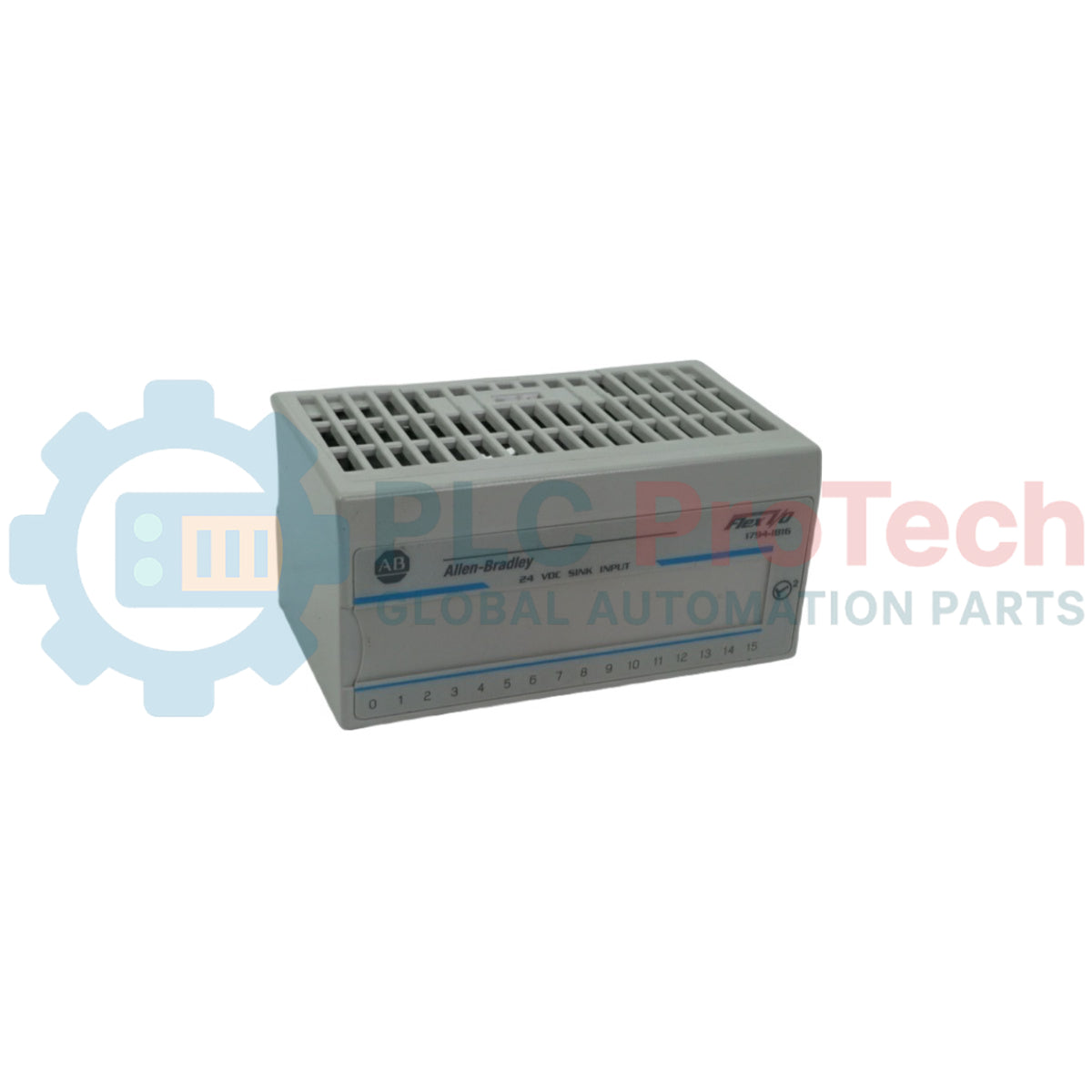

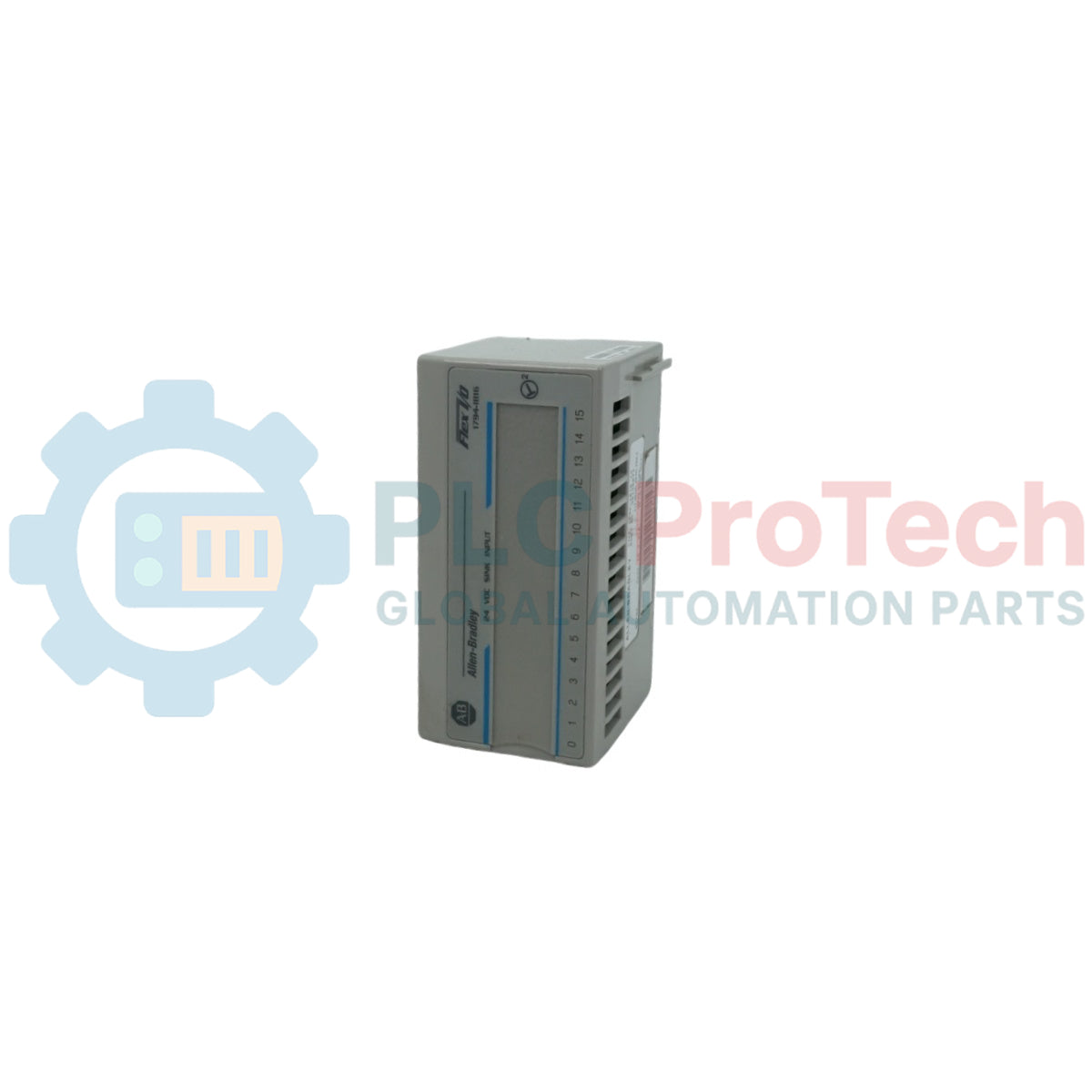

โมดูลอินพุตดิจิทัลแบบซิงก์ Allen-Bradley 1794-IB16 FLEX I/O

คำอธิบาย

1794-IB16 เป็นอุปกรณ์ฮาร์ดแวร์อินพุตดิจิทัลความหนาแน่นสูงที่ออกแบบมาสำหรับระบบเทอร์มินัลเครือข่ายแบบกระจาย FLEX I/O โมดูลนี้ทำหน้าที่ประมวลผลสถานะไบนารี 24V DC โดยแปลงสภาวะแรงดันไฟฟ้าดิบจากเซนเซอร์ทางกายภาพให้เป็นบิตข้อมูลลอจิกที่ตัวควบคุมลอจิกหลักนำไปใช้ โมดูลทำงานในรูปแบบกระแสแบบซิงก์ โดยวงจรภายในจะนำกระแสไฟฟ้าจากอุปกรณ์ภาคสนามแบบซอร์สไปยังจุดส่งกลับส่วนกลาง เพื่อจัดการจำแนกสถานะได้อย่างน่าเชื่อถือทั่วทั้งเครือข่ายโรงงานอัตโนมัติ

อุปกรณ์นี้มาพร้อมช่องอินพุตแบบไม่แยกวงจรจำนวน 16 ช่อง ช่วยเพิ่มความหนาแน่นในการติดตั้งภายในตู้ควบคุมขนาดเล็ก พร้อมลดขนาดพื้นที่รวมของฮาร์ดแวร์โดยรวม 1794-IB16 จัดการกำหนดเส้นทางข้อมูลสัญญาณผ่านเครือข่ายขนาดใหญ่ โดยเชื่อมต่อกลับไปยังโปรเซสเซอร์หลักผ่านอะแดปเตอร์เครือข่าย FLEX I/O ที่เหมาะสมบนบัสระบบ EtherNet/IP, ControlNet หรือ DeviceNet โมดูลติดตั้งโดยตรงเข้ากับชุดฐานเทอร์มินัลที่เดินสายไว้ล่วงหน้า ช่วยให้เชื่อมต่อบัสได้ทันทีและติดตั้งใช้งานได้อย่างรวดเร็วในระบบบรรจุภัณฑ์ โรงงานคัดแยกความเร็วสูง ระบบอัตโนมัติของสถานีสูบน้ำ และวงจรเครื่องจักรประกอบ

คุณสมบัติ

• ช่องอินพุตดิจิทัลแบบซิงก์จำนวน 16 ช่อง ช่วยให้รวมสัญญาณจากเซนเซอร์ภาคสนามได้อย่างหนาแน่น
• ช่วงการทำงานปกติ 24V DC สอดคล้องกับสวิตช์ตรวจจับระยะใกล้และอุปกรณ์จำกัดระยะในงานอุตสาหกรรม
• รองรับการถอดและใส่ขณะมีไฟ (RIUP) ช่วยให้เปลี่ยนโมดูลขณะบัสอยู่ในสถานะทำงานได้
• ไฟแสดงผล LED ที่แผงด้านหน้าแต่ละจุด แสดงสถานะลอจิกแบบเรียลไทม์ของแต่ละจุด
• ข้อจำกัดด้านเวลาของตัวกรองดิจิทัลที่กำหนดค่าได้ เพื่อกรองการเด้งของหน้าสัมผัสเหนี่ยวนำภายนอก

การใช้งาน

• การติดตามเมทริกซ์เซนเซอร์ตรวจจับระยะใกล้และลูปกำหนดตำแหน่งกระบอกสูบนิวแมติก
• อินพุตจากสถานีปุ่มกดแผงควบคุมผู้ปฏิบัติงานในโรงงานและชุดสวิตช์เลือก
• การตรวจจับการติดขัดของรางลำเลียง สวิตช์จัดแนว และเซนเซอร์นับจำนวน
• อินเตอร์ล็อกประตูตู้ความปลอดภัยและการบันทึกสวิตช์จำกัดทางกลแบบกายภาพ

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ/อินเทอร์เฟซ

แนวทางการติดตั้ง

การติดตั้งราง DIN

เกี่ยวตะขอยึดด้านบนของตัวเรือนโมดูลด้านหลังเข้ากับปีกหน้ารางด้านบนของราง DIN มาตรฐานขนาด 35 มม. กดลงและหมุนส่วนล่างของตัวเรือนเข้าด้านในจนชุดสลักเหล็กในตัวล็อกครอบขอบรางด้านล่าง

การจัดวางฐานเทอร์มินัล

จัดแนวรางนำทางทางกายภาพในตัวซึ่งอยู่บนด้านล่างของโมดูลปฏิบัติการให้ตรงกับช่องล็อกบนชุดฐานเทอร์มินัลที่ติดตั้งไว้ล่วงหน้า เลื่อนฮาร์ดแวร์เข้าไปในเมทริกซ์ซ็อกเก็ตอินเทอร์เฟซจนสลักด้านข้างทั้งสองดีดออกด้านนอกและดังคลิกเพื่อล็อกเข้าที่

การเดินสายแบบซิงกิง

ต่ออุปกรณ์รับสัญญาณภายนอกเข้ากับจุดอินพุต 0 ถึง 15 โดยตรง เดินสายจ่ายไฟบวกหลัก 24V DC ผ่านระดับกำลังที่ตรงกันของแผงฐานเทอร์มินัล เพื่อรักษาระดับศักย์มาตรฐานให้เหมือนกันในโหนดเซนเซอร์ที่เชื่อมต่อทั้งหมด

การชีลด์สายเคเบิลในตู้

แยกสายสัญญาณเซนเซอร์แรงดันต่ำออกจากสายมอเตอร์กระแสสลับ รีเลย์กำลังควบคุมที่ทำงานอยู่ และสนามขับแบบเหนี่ยวนำภายในแนวท่อร้อยสายไฟฟ้าร่วม เพื่อขจัดการบิดเบือนสัญญาณแม่เหล็กไฟฟ้าที่แพร่ผ่านอากาศ

คำถามที่พบบ่อย

การกำหนดค่าวงจรแบบซิงกิงมีความหมายอย่างไรต่อเซนเซอร์ภาคสนาม

การกำหนดค่าวงจรอินพุตแบบซิงกิงกำหนดให้อุปกรณ์ที่เชื่อมต่อทั้งหมดทำงานเป็นส่วนประกอบแบบจ่ายกระแส โดยป้อนแรงดันเข้าสู่จุดอินพุต

ช่องอินพุตแต่ละช่องของอุปกรณ์นี้แยกจากกันทางไฟฟ้าหรือไม่

ไม่ จุดอินพุตทั้งสิบหกจุดไม่มีการแยกจากกันทางไฟฟ้า และใช้สายส่งกลับสัญญาณร่วมกันภายในโมดูลอิเล็กทรอนิกส์

วิศวกรระบบอัตโนมัติสามารถเปลี่ยนอุปกรณ์นี้อย่างปลอดภัยขณะที่ยังจ่ายไฟอยู่ได้หรือไม่

ใช่ ฮาร์ดแวร์รองรับการถอดและติดตั้งขณะมีไฟ ทำให้เปลี่ยนทดแทนได้โดยไม่ต้องปิดใช้งานชุดอะแดปเตอร์บัสโดยรวม

ฐานเทอร์มินัลรูปแบบใดรองรับบล็อกอินพุตรุ่นนี้

โมดูลนี้ใช้งานร่วมกับฐานเทอร์มินัลแบบหลายระดับ เช่น รุ่น 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3K หรือ 1794-TBN

ผู้ปฏิบัติงานจะทำให้สัญญาณรบกวนความถี่สูงจากวงจรสวิตช์เชิงกลมีเสถียรภาพได้อย่างไร

ค่าคงที่การตอบสนองของตัวกรองอินพุตดิจิทัลสามารถปรับเปลี่ยนได้ในซอฟต์แวร์เขียนโปรแกรมทางวิศวกรรม เพื่อกำจัดสัญญาณอินพุตที่ไม่ชัดเจน

พารามิเตอร์ใดถือเป็นเงื่อนไขสถานะปิดที่เชื่อถือได้

ช่องสัญญาณจะอ่านเป็นสถานะปิดเมื่อแรงดันลดลงต่ำกว่า 5.0V DC หรือค่ากระแสในลูปขาเข้าต่ำกว่า 1.5 mA

อุปกรณ์นี้ต้องใช้แหล่งจ่ายไฟภายนอกแยกต่างหากเพื่อประมวลผลอินพุตหรือไม่

ใช่ ต้องต่อวงจรไฟฟ้าภายนอก 24V DC ที่ค่าพิกัดเข้ากับโครงสร้างฐานเทอร์มินัลโดยตรง เพื่อจ่ายไฟให้กับอิเล็กทรอนิกส์ตรวจจับฝั่งฟิลด์

ไฟแสดงสถานะสีเหลืองบนแผงหน้าด้านบนทำหน้าที่อะไร

LED แต่ละดวงจะติดสว่างเมื่อจุดอินพุตที่ตรงกันตรวจจับพารามิเตอร์แรงดันไฟฟ้าในสถานะเปิดใช้งาน

รุ่นนี้สามารถรับอินพุตแรงดันไฟฟ้ากระแสสลับได้หรือไม่

ไม่ โมดูลนี้ประมวลผลเฉพาะพารามิเตอร์ไฟฟ้ากระแสตรงแรงดันต่ำในช่วง 10V DC ถึง 31.2V DC

ฮาร์ดแวร์นี้ส่งบล็อกข้อมูลแบบดิสครีตไปยัง PLC ส่วนกลางอย่างไร

อุปกรณ์ส่งบิตข้อมูลช่องสัญญาณผ่านแบ็กเพลน FlexBus ภายในเครื่องไปยังอะแดปเตอร์เครือข่าย ซึ่งแมปข้อมูลเข้ากับรีจิสเตอร์เครือข่าย
