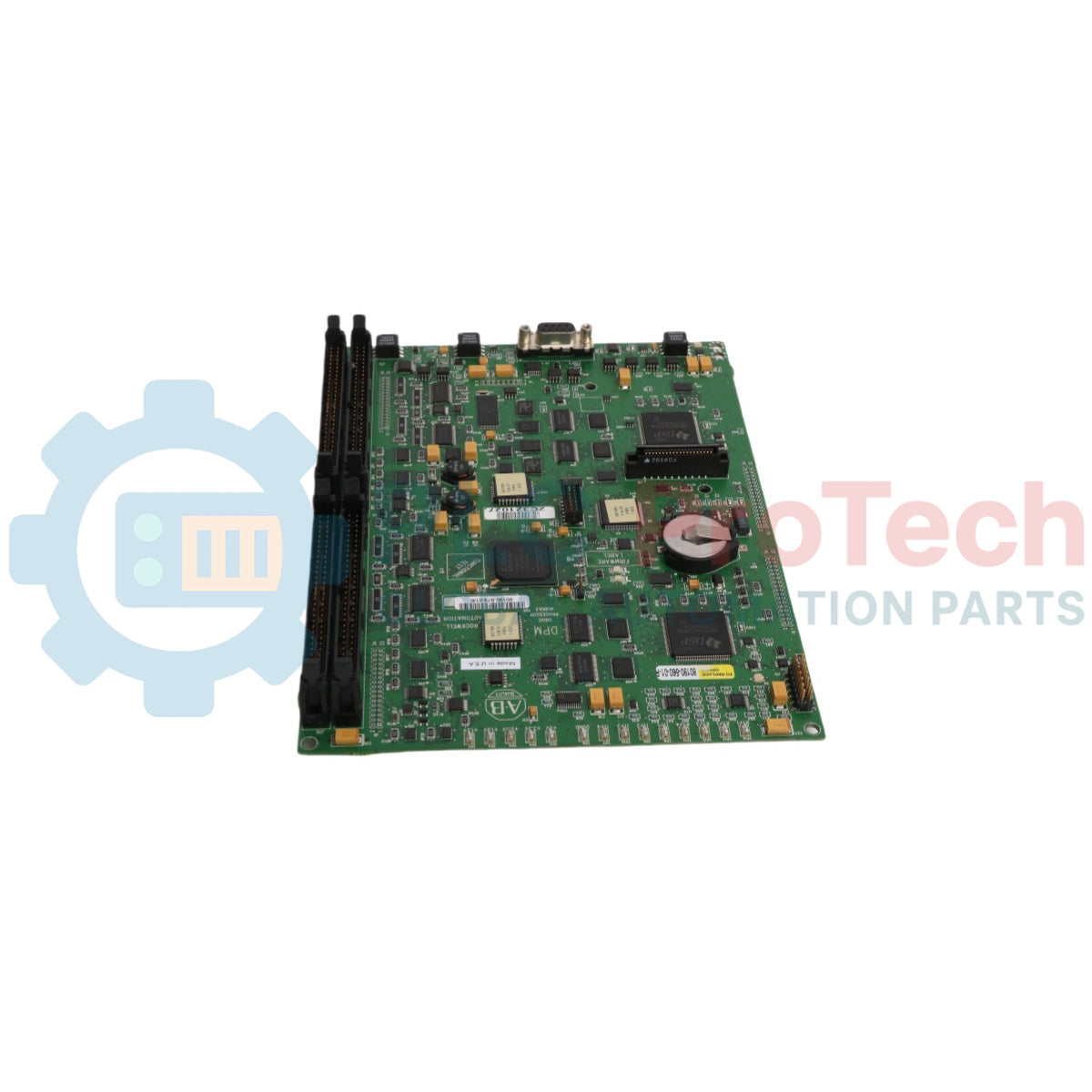

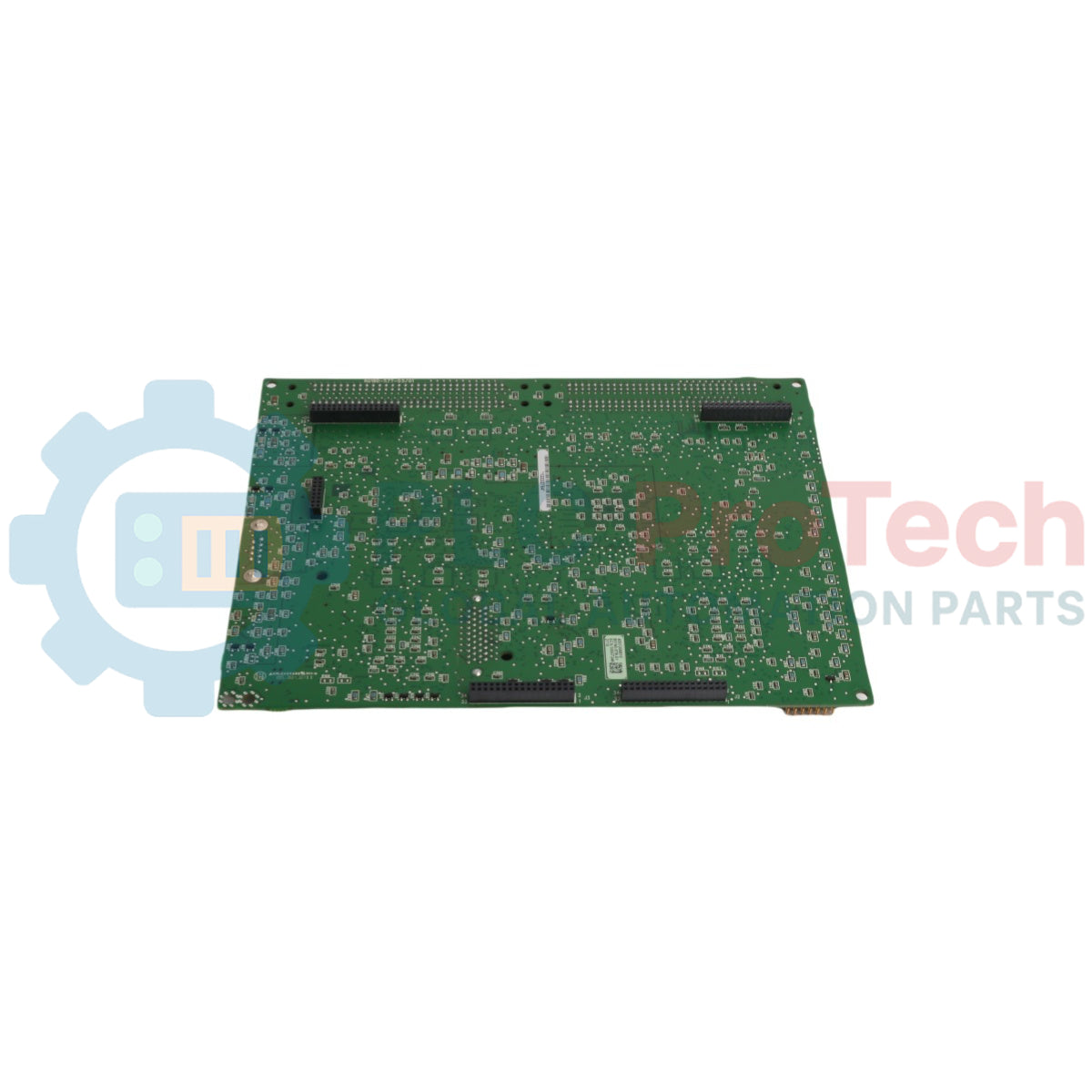

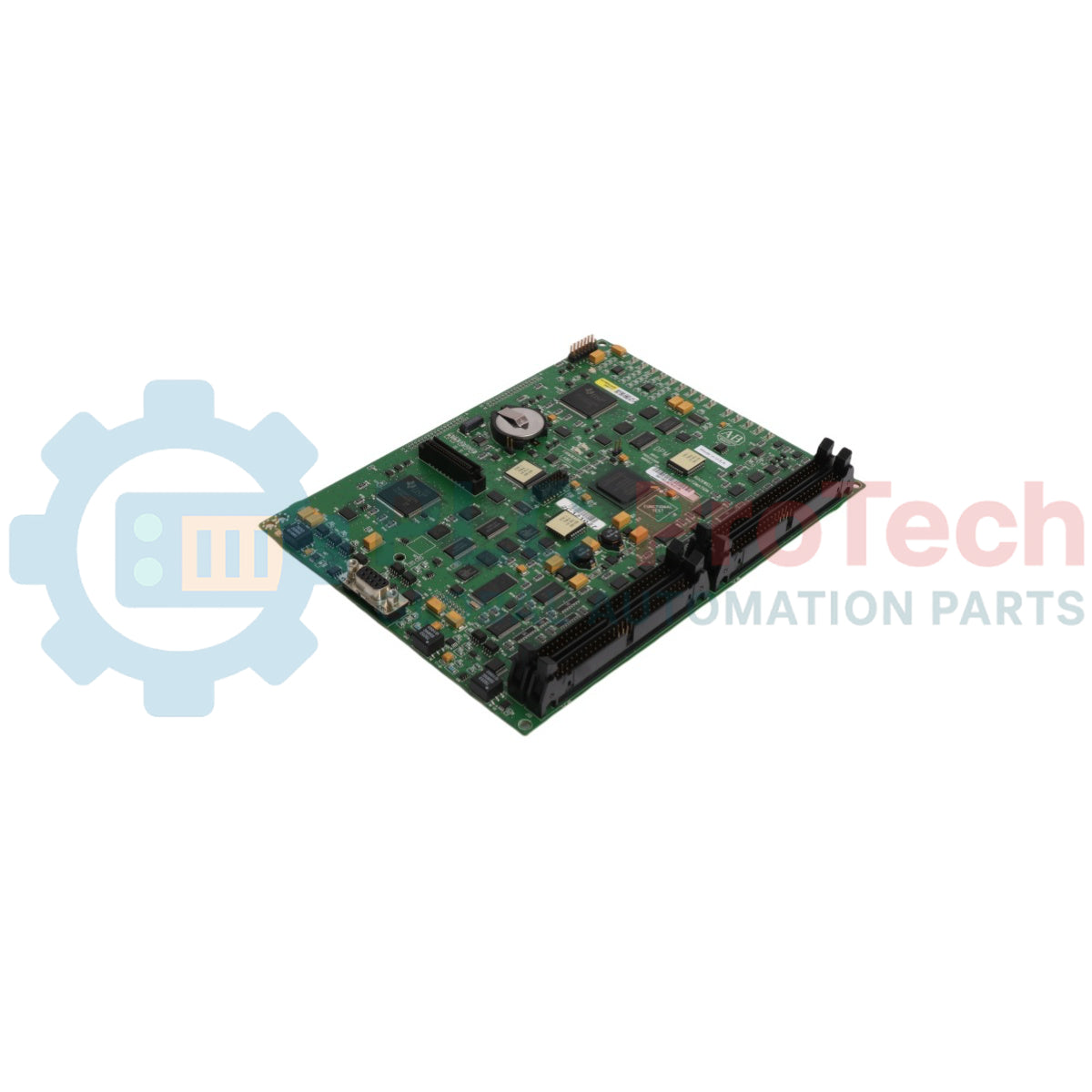

Allen-Bradley 80190-520-01-R แผงวงจรขับเกตแบบใช้พลังงานในตัวสำหรับลูปกระแส

SKU 80190-520-01-R

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 80190-520-01-R
Country of origin:สหรัฐอเมริกา
Product Type: แผงวงจรขับเกต
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 450g
Dimensions: 130 มม. x 130 มม. x 85 มม. (สูง x กว้าง x ลึก)
Shipping port: Xiamen
Warranty: 12 months

Allen-Bradley 80190-520-01-R คือแผงวงจรขับเกตแบบวงจรกระแสขับเคลื่อนด้วยตัวเอง (CLGD) ที่ออกแบบมาเพื่อใช้งานภายในระบบควบคุมมอเตอร์ SMC-50 แรงดันปานกลาง CENTERLINE 1500 อุปกรณ์นี้ทำหน้าที่จ่ายความสามารถในการเปิดที่จำเป็นให้แก่สารกึ่งตัวนำกำลังประเภทวงจรเรียงกระแสควบคุมด้วยซิลิคอน (SCR) โดยกู้คืนพลังงานหลักจากวงจรสนับเบอร์ในตัว จึงแยกออกจากวงจรควบคุมและวงจรลอจิกมาตรฐานได้อย่างสมบูรณ์ นอกจากนี้ยังรองรับการเชื่อมต่อกับเทอร์มิสเตอร์ของฮีตซิงก์เพื่อเฝ้าติดตามอุณหภูมิของโมดูลกำลังอย่างต่อเนื่อง

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลจำเพาะ	ค่า
ผู้ผลิต	Allen-Bradley / Rockwell Automation
รุ่น	80190-520-01-R
ประเภทแผงวงจร	แผงวงจรขับเกตแบบวงจรกระแส (CLGD)
แหล่งจ่ายไฟ	ขับเคลื่อนด้วยตัวเองผ่านการกู้คืนพลังงานจากวงจรสนับเบอร์ / แหล่งจ่ายไฟวงจรกระแส
ประเภทการแยกวงจร	การแยกวงจรด้วยใยแก้วนำแสง
เกณฑ์ตัดการทำงานเมื่ออุณหภูมิเกิน	มากกว่า 85 degC
แรงบิดขั้วต่อชุดกำลัง	5.6 N-m (50 lb-in)

คุณสมบัติ

การทำงานด้วยพลังงานจากตัวเอง: ดึงพลังงานสำหรับการทำงานภายในจากวงจรสนับเบอร์เป็นหลัก เพื่อให้แยกทางไฟฟ้าจากวงจรลอจิกแรงดันต่ำได้อย่างสมบูรณ์
การแยกวงจรด้วยใยแก้วนำแสง: ใช้อินเทอร์เฟซใยแก้วนำแสงเพื่อรับสัญญาณลอจิกจากแหล่งกำเนิดการควบคุมเกต และส่งข้อมูลป้อนกลับสถานะอย่างปลอดภัยข้ามขอบเขตแรงดันสูง
การตรวจติดตามอุณหภูมิในตัว: เชื่อมต่อโดยตรงกับเทอร์มิสเตอร์ที่ติดตั้งบนฮีตซิงก์ เพื่อหยุดการทำงานของการควบคุมเกตและส่งสัญญาณแจ้งข้อผิดพลาดด้านอุณหภูมิ หากโมดูลมีอุณหภูมิเกิน 85 degC
พลังงานจากแบ็กเพลนระยะสั้น: รับพลังงานเสริมระยะสั้นจากแหล่งจ่ายไฟวงจรกระแสในตัว เพื่อรักษาสัญญาณกระตุ้นการขับเกตให้มีเสถียรภาพ

การใช้งาน

ระบบ CENTERLINE 1500: ออกแบบให้เป็นส่วนประกอบสำคัญของชุดกำลังในชุดควบคุมมอเตอร์อัจฉริยะแรงดันปานกลาง Bulletin 1503E, 1560F และ 1562F
การควบคุมเกต SCR ในงานอุตสาหกรรม: ใช้ในตัวควบคุมสายไฟ AC แบบโซลิดสเตตสามเฟสสำหรับจัดการการกำหนดค่าการสตาร์ตและหยุดมอเตอร์เหนี่ยวนำ

แนวทางการติดตั้ง

ข้อควรระวังเกี่ยวกับไฟฟ้าสถิต: แผงวงจรนี้มีส่วนประกอบที่ไวต่อการคายประจุไฟฟ้าสถิต (ESD) จึงต้องใช้สายรัดข้อมือป้องกันไฟฟ้าสถิตที่ต่อกราวด์อย่างเหมาะสมระหว่างการจับถือและติดตั้ง
การจัดการสายใยแก้วนำแสง: ต้องเดินสายใยแก้วนำแสงสีเทาหรือสีดำที่เปราะบางอย่างระมัดระวัง เพื่อหลีกเลี่ยงการกระแทกหรือการหักงอเป็นมุมแหลมซึ่งทำให้สัญญาณลดทอน
การขันขั้วต่อ: ยึดการเชื่อมต่อทั้งหมดของชุดกำลังตามค่าแรงบิดที่กำหนด 5.6 N-m (50 lb-in) เพื่อป้องกันความต้านทานหน้าสัมผัส
จุดติดตั้งฮีตซิงก์: ตรวจสอบให้แน่ใจว่าการเชื่อมต่อเทอร์มิสเตอร์เสียบเข้าที่อย่างถูกต้อง เพื่อให้การส่งข้อมูลป้อนกลับเมื่ออุณหภูมิเกินผ่านลิงก์ออปติคัลเป็นไปอย่างถูกต้อง

FAQ

อุปกรณ์รับพลังงานสำหรับการทำงานได้อย่างไร

อุปกรณ์ใช้พลังงานจากตัวเอง โดยดึงพลังงานหลักสำหรับการทำงานโดยตรงจากวงจรสนับเบอร์ และรับพลังงานระยะสั้นจากแหล่งจ่ายไฟของลูปกระแส

จะเกิดอะไรขึ้นหากอุณหภูมิของโมดูลกำลังสูงเกิน 85 องศาเซลเซียส

บอร์ดจะปิดเอาต์พุตไดรเวอร์และส่งสัญญาณผ่านสายเคเบิลใยแก้วนำแสงไปยังโมดูลควบคุม เพื่อหยุดการทำงานของเกตและทริกเกอร์ข้อผิดพลาดด้านอุณหภูมิ

ค่าแรงบิดที่ถูกต้องสำหรับขั้วต่อกำลังบนบอร์ดนี้คือเท่าใด

ค่าแรงบิดขันที่แนะนำสำหรับขั้วต่อชุดกำลังบนบอร์ดคือ 5.6 N-m (50 lb-in)
