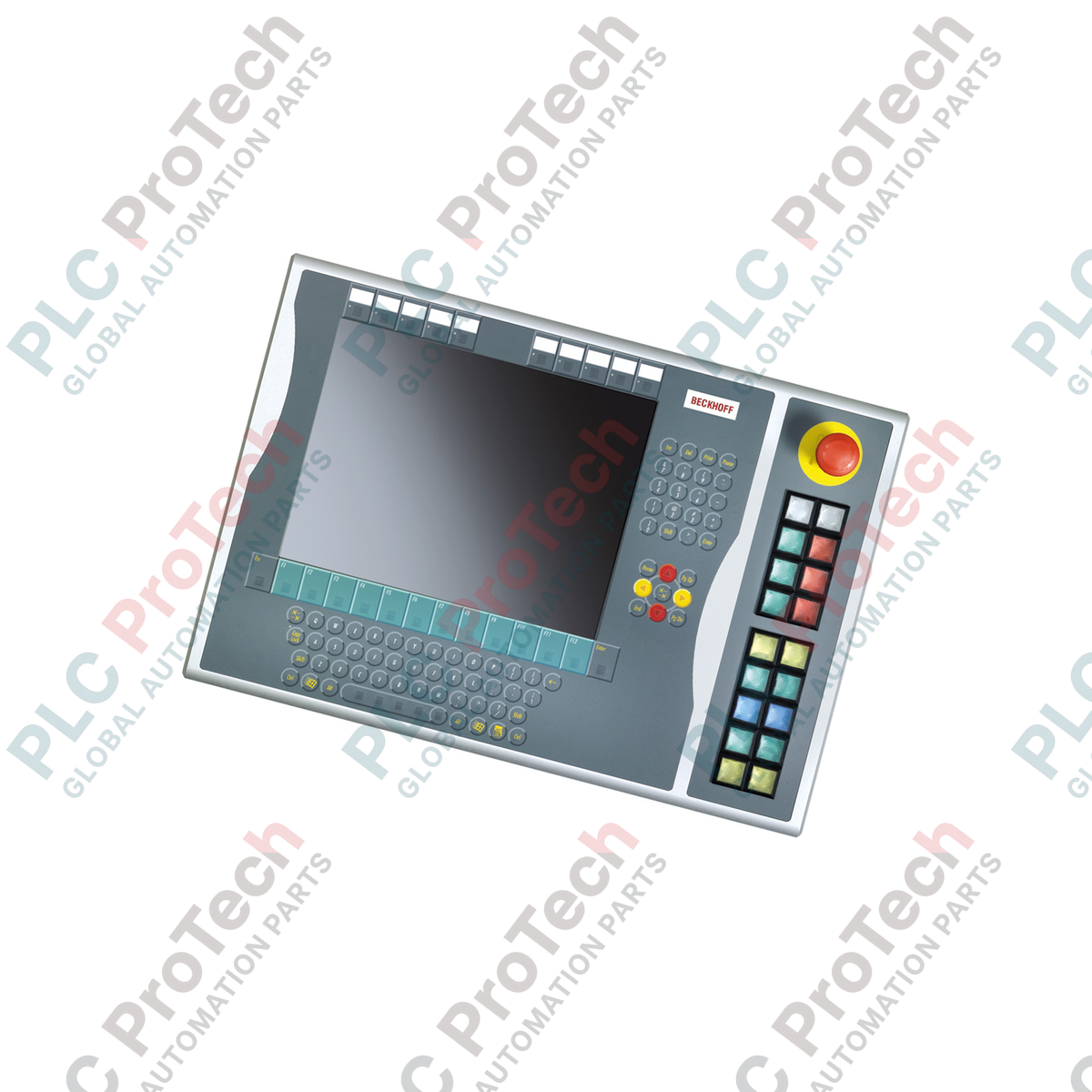

ออกแบบมาเพื่อการติดตั้งด้านขวาสำหรับชุดจอแสดงผลขนาด 15 นิ้ว Beckhoff C9900-E771 มอบการควบคุมด้วยปุ่มกดที่ให้การตอบสนองชัดเจนและทนทานสำหรับแพลตฟอร์มควบคุม CP6x32-00xx และ CP7x32-00xx รุ่นเดิม ส่วนขยายปุ่มกดอุตสาหกรรมนี้ออกแบบมาสำหรับสภาพแวดล้อม HMI ที่ต้องการความสมบุกสมบัน โดยเสริมแผงโฮสต์ที่ไม่มีแป้นพิมพ์ในตัวด้วยปุ่มกดทางกายภาพ ปุ่มหยุดฉุกเฉินที่มีความสำคัญต่อความปลอดภัย และหลอดไฟแสดงผล ระบบรองรับสถาปัตยกรรมสัญญาณแบบสองช่องทาง โดยผสานการส่งสัญญาณดิจิทัลผ่านบัส (ผ่าน CP-Link หรือ USB) เข้ากับการเชื่อมต่อสายโดยตรงผ่านขั้วต่อ เพื่อรับประกันความเข้ากันได้ของระบบและการควบคุมฮาร์ดแวร์แบบป้องกันความผิดพลาด
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| รุ่นอ้างอิง | C9900-E771 |
| ประเภทอุปกรณ์ | ส่วนขยายปุ่มกด |
| ความเข้ากันได้กับแผงโฮสต์ | CP6x32-00xx, CP7x32-00xx (จอแสดงผลขนาด 15 นิ้วที่ไม่มีแป้นพิมพ์) |
| ตำแหน่งติดตั้ง | ด้านขวาของตัวเครื่องโฮสต์ |
| อุปกรณ์ปุ่มกด | Siemens Signum แบบสี่เหลี่ยม 18 ชุด ขนาด 30 x 30 มม. |
| อุปกรณ์หยุดฉุกเฉิน | Siemens Signum 1 ชุด, การออกแบบแบบต่อสายโดยตรง |
| รูปแบบหน้าสัมผัส | หน้าสัมผัสแบบปกติเปิด (NO) 2 ชุดต่อปุ่ม (1 ชุดสำหรับบัส, 1 ชุดสำหรับขั้วต่อทางกายภาพ) |
| มาตรฐานการรับส่งสัญญาณ | CP-Link หรือ USB (สำหรับสัญญาณดิจิทัลแบบปุ่มกดและตัวขับหลอดไฟ) |
| ระยะวงจรชีวิต | ระยะการให้บริการ (การรองรับระบบเดิมและความพร้อมของอะไหล่) |
| ประเทศต้นกำเนิด | เยอรมนี |
| น้ำหนักจัดส่ง | 5.00 กก. (โดยประมาณ) |
| โหนดการเชื่อมต่อ / พอร์ต | การกำหนดหน้าที่ |
|---|---|
| การเชื่อมต่อบัส CP-Link / USB | ส่งสถานะหน้าสัมผัส 1 ของปุ่มทั้ง 18 ปุ่ม และจ่ายไฟให้ไฟแสดงสถานะภายใน |
| แถบขั้วต่อภายใน | นำหน้าสัมผัส 2 (ปกติเปิด) ออกมาเพื่อเดินสายไฟฟ้าโดยตรงไปยังการ์ดอินพุต PLC |
| ขั้วต่อหยุดฉุกเฉิน | บล็อกเชื่อมต่อแบบเดินสายถาวรโดยเฉพาะ ซึ่งจ่ายสัญญาณโดยตรงไปยังหน้าสัมผัส E-Stop แบบแอ็กทีฟเซฟ |
C9900-E771 ได้รับการออกแบบมาโดยเฉพาะให้สอดคล้องกับอัตราส่วนมิติและตำแหน่งสกรูของตัวเครื่องโฮสต์ขนาด 15 นิ้ว (CP6x32 และ CP7x32) แม้จะเข้ากันได้ทางไฟฟ้ากับรุ่น USB และ CP-Link ในแชสซีไลน์อื่น แต่ไม่สามารถติดตั้งทางกายภาพกับแผงขนาด 12 นิ้วหรือ 19 นิ้วได้ เนื่องจากความสูงของเฟรมแตกต่างกัน ตรวจสอบให้แน่ใจว่าการกำหนดค่าทางกายภาพตรงกับขนาดจอแสดงผลเป้าหมายที่ถูกต้องก่อนจัดซื้อ
โปรดทราบว่าไฟแสดงสถานะรับไฟและถูกแมปผ่านสายสื่อสาร CP-Link หรือ USB เท่านั้น หากบัสขาดการเชื่อมต่อ สถานะของไฟจะไม่อัปเดต สำหรับวงจรสถานะที่มีความสำคัญด้านความปลอดภัย ควรใช้หน้าสัมผัสฮาร์ดแวร์ NO ตัวที่สองบนเทอร์มินัลบล็อกเพื่อทำลูปแบ็กทางกายภาพไปยังการ์ดอินพุต PLC แบบแยกวงจร เพื่อให้ตรวจสอบลอจิกได้อย่างอิสระจากลิงก์จอแสดงผล
เมื่อเดินสายแถวขั้วต่อที่เข้าถึงโดยตรง ให้ใช้สายควบคุมแบบมีชีลด์ หากเส้นทางเดินสายอยู่ใกล้ไดรฟ์ปรับความถี่ (VFD) หรือสายไฟสามเฟส ต่อชีลด์ของสายเข้ากับบัสกราวด์ของตู้ วิธีนี้ช่วยลดสัญญาณรบกวนชั่วขณะที่อาจทำให้สถานะหน้าสัมผัสเปลี่ยนผิดพลาดบนสายอินพุต PLC มาตรฐาน 24V
ตัดแหล่งจ่ายไฟของแผงควบคุมโฮสต์และสายไฟจ่ายที่ขั้ว 24V DC ที่เกี่ยวข้องทั้งหมดก่อนเชื่อมต่ออุปกรณ์ขยายนี้ทางกายภาพ หากไม่คายแรงดันไฟฟ้าของระบบออกจนหมดก่อนเชื่อมต่ออินเทอร์เฟซ อาจทำให้แผงวงจรควบคุม USB เสียหายและทำให้เกิดการลัดวงจรที่ขั้วต่อ
จัดแนวขายึดขยายของ C9900-E771 ให้ตรงกับรางยึดด้านขวาของแผงควบคุมโฮสต์ขนาด 15 นิ้ว
ยึดอุปกรณ์เข้ากับโครงสร้างให้แน่นด้วยสลักเกลียวติดตั้งที่ให้มา โดยตรวจสอบให้แรงบิดอยู่ภายในค่าที่กำหนด เพื่อคงความสมบูรณ์ของระดับการป้องกัน IP
ต่อบล็อกหน้าสัมผัสหยุดฉุกเฉินเข้ากับวงจรตรวจสอบความปลอดภัยแบบเดินสายโดยตรง เช่น รีเลย์นิรภัยหรือ PLC นิรภัย
เชื่อมต่อสายไฟเทอร์มินัลบล็อกภายในเข้ากับอินพุตดิจิทัลภายในของ PLC หากใช้วงจรลูปแบ็กหน้าสัมผัสรอง
ต่อสาย USB ภายในหรือสายคอนเน็กเตอร์ CP-Link เข้ากับพอร์ตที่กำหนดบนบอร์ดคอมพิวเตอร์โฮสต์ จากนั้นจ่ายไฟกลับคืนเพื่อทดสอบรอบการทำงานของหลอดไฟ
