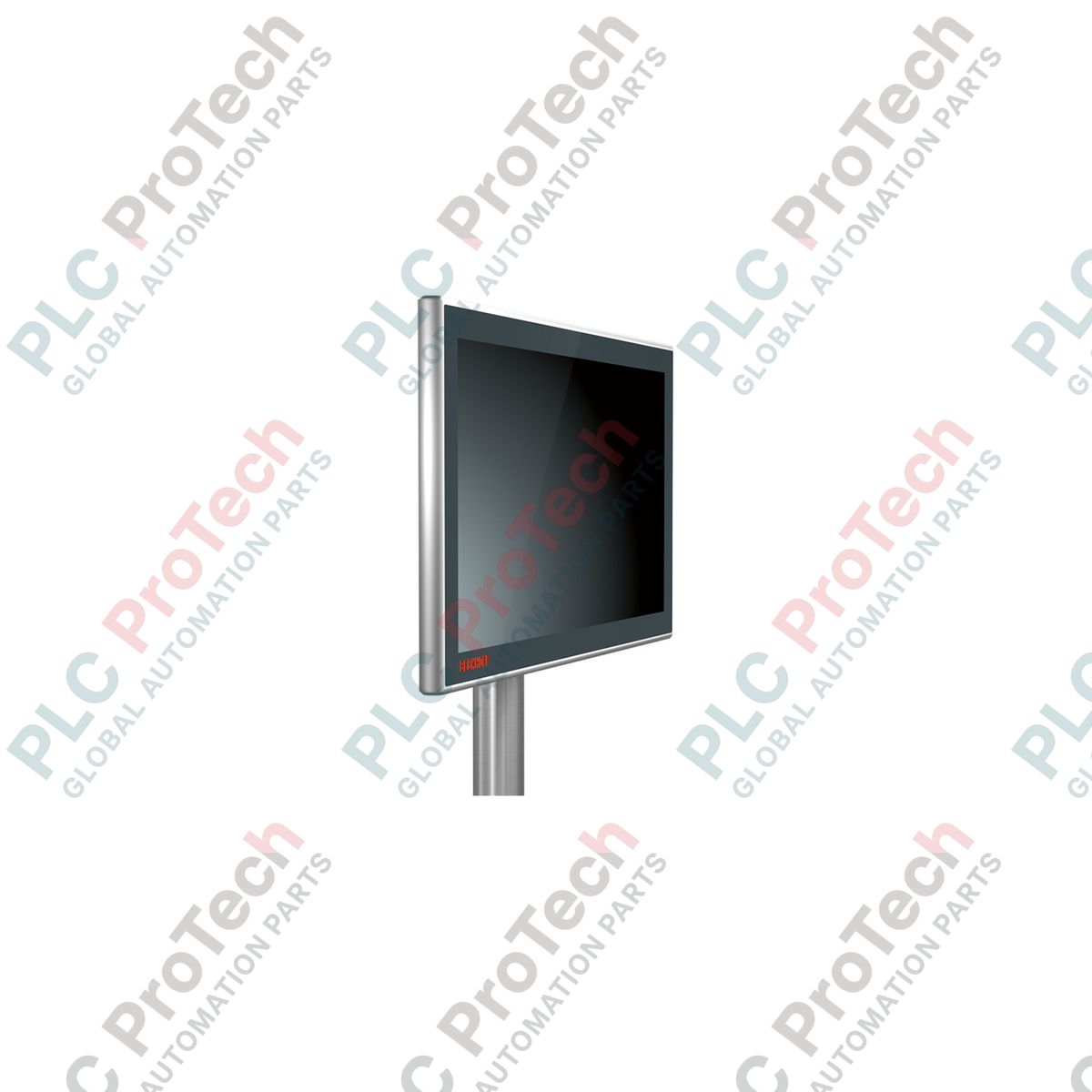

Beckhoff CP3915-0010 แผงควบคุมมัลติทัช CP39xx

SKU CP3915-0010

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: CP3915-0010
Country of origin:เยอรมนี
Product Type: แผงควบคุมแบบมัลติทัช
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Beckhoff CP3915-0010 ทำหน้าที่เป็นอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรที่มีความทนทานสูงสำหรับโทโพโลยีการควบคุมแบบกระจาย โดยนำการแสดงผลระดับอุตสาหกรรมมาไว้ใกล้หน้างานโดยตรง แผงควบคุมระดับพรีเมียมนี้ผสานจอแสดงผลขนาด 15 นิ้วที่แข็งแรงเข้ากับเทคโนโลยีสัมผัสแบบคาปาซิทีฟหลายนิ้ว ภายในโครงอะลูมิเนียมระดับ IP65 รอบด้าน พร้อมกระจกด้านหน้าความทนทานสูง ออกแบบมาให้ทำงานร่วมกับมาตรฐานการส่งสัญญาณ CP-Link 4 ที่เป็นกรรมสิทธิ์ได้อย่างราบรื่น โดยรวมสัญญาณวิดีโอ สัญญาณควบคุม USB 2.0 และการจ่ายไฟไว้ในโครงสร้างพื้นฐานเครือข่ายความเร็วสูงเส้นเดียว ช่วยให้ติดตั้งได้อย่างเป็นระเบียบในระยะทางไกลโดยไม่มีการลดทอนของสัญญาณ

คุณสมบัติเด่น

จอแสดงผลความเที่ยงตรงสูง: หน้าจอขนาด 15 นิ้วทำงานที่ความละเอียดดั้งเดิม 1024 x 768 พิกเซล เพื่อแสดงภาพกระบวนการได้อย่างชัดเจน
เทคโนโลยีมัลติทัช: เซ็นเซอร์สัมผัสแบบ Projected Capacitive (PCT) รองรับการติดตามการป้อนข้อมูลด้วยหลายนิ้ว ช่วยให้ควบคุมด้วยท่าทางและยืนยันความปลอดภัยด้วยสองมือได้
การผสานรวม CP-Link 4: ใช้เทคโนโลยี One Cable Technology (OCT) เพื่อส่งสัญญาณ DVI, USB 2.0 (100 Mbit/s) และจ่ายไฟได้ไกลสูงสุด 100 เมตรผ่านสาย Cat.6A เพียงเส้นเดียว
การปกป้องสภาพแวดล้อมอย่างทนทาน: ระดับการป้องกัน IP65 อย่างสมบูรณ์ช่วยป้องกันฝุ่นแทรกซึมและทนต่อน้ำแรงดันต่ำจากทุกทิศทาง
โครงเครื่องอุตสาหกรรมแข็งแรง: โครงอะลูมิเนียมกัดขึ้นรูปด้วย CNC พร้อมกระจกด้านหน้าที่ผ่านการทำให้แข็งด้วยสารเคมี ทนต่อรอยขีดข่วนและการสัมผัสสารเคมี

การใช้งาน

สายการประกอบยานยนต์: ติดตั้งโดยตรงบนแขนกลแบบข้อต่อข้างเซลล์หุ่นยนต์ เพื่อการควบคุมการทำงานของเซลล์ในพื้นที่อย่างเป็นธรรมชาติ
การแปรรูปอาหารและเครื่องดื่ม: การออกแบบที่ทนทานรองรับขั้นตอนการล้างทำความสะอาดมาตรฐานและความแปรผันของความชื้นเฉพาะจุด
การจัดการวัสดุและโลจิสติกส์: การติดตั้งเหนือศีรษะที่สะอาดผ่านแขนยึดมาตรฐาน ช่วยให้แสดงสถานะได้อย่างน่าเชื่อถือทั่วทั้งศูนย์คัดแยกขนาดใหญ่

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Beckhoff Automation
รหัสรุ่น	CP3915-0010
ขนาดจอแสดงผล	ขนาด 15 นิ้ว
ความละเอียด	1024 x 768 พิกเซล
เทคโนโลยีระบบสัมผัส	ระบบสัมผัสหลายนิ้ว (Projected Capacitive)
ประเภทอินเทอร์เฟซ	CP-Link 4 (ผ่านสาย Cat.6A มาตรฐาน)
พอร์ตคอนเน็กเตอร์	คอนเน็กเตอร์ทรงกลม M12 จำนวน 2 จุด (รองรับ IP65)
ระดับการป้องกัน	IP65 (รอบด้าน)
อุณหภูมิขณะทำงาน	0 ถึง 50 องศาเซลเซียส (ขีดจำกัดอุณหภูมิแวดล้อมขณะจัดเก็บ: -20 ถึง 60 องศาเซลเซียส)
รูปแบบการติดตั้ง	รูเกลียว M6 จำนวน 4 รู ที่ระยะพิตช์ 100 x 100 มม. บนบล็อกการเชื่อมต่อ
ประเทศผู้ผลิต	เยอรมนี
น้ำหนักจัดส่ง (คำนวณ)	6.0 กก.

การเชื่อมต่อและอินเทอร์เฟซ

พอร์ตคอนเน็กเตอร์	การกำหนดสัญญาณ / แหล่งจ่ายไฟ
คอนเน็กเตอร์ M12 (พอร์ต 1)	การเชื่อมต่อ CP-Link 4 (ส่งสัญญาณ USB 2.0, DVI และไฟ OCT)
ขั้วต่อ M12 (พอร์ต 2)	จุดเชื่อมต่อแหล่งจ่ายไฟภายนอก 24 VDC เสริม (ใช้เมื่อตัวส่งสัญญาณทำงานในรูปแบบสายคู่)

ข้อมูลเชิงประจักษ์ทางวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

ต่างจากสถาปัตยกรรม CP-Link 3 รุ่นเก่าที่ต้องใช้การ์ด PCIe เฉพาะใน Industrial PC ซีรีส์ CP39xx อาศัยโมดูลตัวส่งสัญญาณภายนอก เช่น CU8802 หรือ CU8803 ตรวจสอบให้แน่ใจว่าคอมพิวเตอร์โฮสต์ต้นทางมีอินเทอร์เฟซตัวส่งสัญญาณที่เข้ากันได้และผ่านการตรวจสอบแล้ว การพยายามขับแผงนี้โดยตรงผ่าน USB มาตรฐานทั่วไปหรืออะแดปเตอร์จอแสดงผลที่ต่อผ่านสายต่อแบบพาสซีฟ จะทำให้ทั้งระบบแสดงผลและการตอบสนองของระบบสัมผัสทำงานล้มเหลว

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

ในการติดตั้งในพื้นที่ที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) รุนแรง เช่น ใกล้เซลล์เชื่อมหุ่นยนต์ขนาดใหญ่หรือชุดขับความถี่แปรผัน (VFD) การขาดช่วงของทางเดินชีลด์ Cat.6A อาจทำให้ USB หลุดการเชื่อมต่อหรือหน้าจอกะพริบได้ ตรวจสอบความต่อเนื่องของกราวด์ตลอดเส้นทางบนชีลด์ภายนอกเสมอ ห้ามเดินสาย CP-Link 4 ขนานกับท่อร้อยสายไฟแรงดันสูงโดยไม่มีแผงกั้นโลหะที่ต่อลงกราวด์

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เมื่อใช้งานแผงควบคุมนี้ผ่านตัวเลือก One Cable Technology (OCT) ตัวส่งสัญญาณของโฮสต์จะจ่ายไฟ 24 VDC เข้าไปในลูป Cat.6A โดยตรง ตรวจสอบให้แน่ใจว่าความยาวสายรวมไม่เกิน 100 เมตร เนื่องจากการสูญเสียในสายทองแดงของสายคุณภาพต่ำอาจทำให้แรงดันไฟจ่ายลดลงต่ำกว่าเกณฑ์การทำงานขั้นต่ำ 19.2 VDC ส่งผลให้อุปกรณ์รีเซ็ตโดยไม่แน่นอนระหว่างการเปลี่ยนแปลงอุณหภูมิ

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตรวจสอบให้แน่ใจว่าโมดูลตัวส่งสัญญาณของโฮสต์และสายจ่ายไฟหลักทั้งหมดไม่มีไฟเลี้ยงอย่างสมบูรณ์ ก่อนเชื่อมต่อหรือถอดขั้วต่อกลม M12 การเสียบหรือถอดอินเทอร์เฟซ CP-Link 4 ขณะมีการจ่ายไฟ OCT อาจทำให้เกิดความเสียหายจากอาร์กภายในขั้วต่อที่มีพินความหนาแน่นสูง ส่งผลให้ประสิทธิภาพของตัวรับส่งสัญญาณลดลงอย่างถาวร

1

ติดตั้งฮาร์ดแวร์เข้ากับขายึดเชิงกลหรือระบบแขนแกว่งแบบปรับตำแหน่งได้ โดยใช้สลักเกลียว M6 สี่ตัว ขันเข้ากับบล็อกเชื่อมต่อในรูปแบบมาตรฐาน 100 x 100 มม. รักษาแรงบิดขันแน่นตามที่ผู้ผลิตแขนกำหนด

2

เดินสาย Ethernet Cat.6A แบบมีชีลด์ตลอดเส้น โดยใช้ขั้วต่อ RJ45 หรือ M12 เกรดอุตสาหกรรมแบบทนทาน จากชุดตัวส่งสัญญาณภายในตู้ควบคุมโดยตรงไปยังอินเทอร์เฟซ CP-Link 4 ของแผงควบคุม

3

ยึดข้อต่อเกลียว M12 ทั้งหมดให้แน่นเพื่อให้ซีลป้องกันความชื้นได้อย่างสมบูรณ์ หลังจากตรวจสอบตัวล็อกเชิงกลแล้ว ให้จ่ายไฟหลักเข้าสู่ระบบโฮสต์และตรวจสอบการปรับเทียบระบบสัมผัสของระบบปฏิบัติการให้ถูกต้อง

FAQ

ต้องใช้สายเคเบิลเกรดใดเพื่อให้ CP-Link 4 ทำงานได้อย่างถูกต้อง

การส่งสัญญาณ CP-Link 4 ต้องใช้สายเคเบิลอุตสาหกรรม Cat.6A คุณภาพสูงเป็นอย่างน้อย ขอแนะนำอย่างยิ่งให้ใช้สายทองแดงแบบแกนตันที่มีชีลด์ เพื่อลดการลดทอนสัญญาณและรักษาความสมบูรณ์ของสัญญาณตลอดระยะทางเกือบ 100 เมตร

แผงควบคุมรับแหล่งจ่ายไฟอย่างไรภายใต้การติดตั้งที่แตกต่างกัน

แผงควบคุมสามารถทำงานด้วยเทคโนโลยี One Cable Technology (OCT) ผ่านสายเชื่อมต่อ CP-Link 4 หลัก หรือหากเครื่องส่งสัญญาณหรือรูปแบบการติดตั้งของคุณไม่รองรับ OCT คุณสามารถจ่ายไฟ 24 VDC โดยเฉพาะเข้าทางขั้วต่อ M12 ตัวที่สองซึ่งมีระดับการป้องกัน IP65 ได้โดยตรง

แผงควบคุมนี้สามารถใช้งานขณะสวมถุงมืออุตสาหกรรมได้หรือไม่

ได้ อินเทอร์เฟซมัลติทัชแบบคาปาซิทีฟชนิดฉายได้รับการออกแบบและปรับเทียบให้ตรวจจับการสัมผัสของผู้ปฏิบัติงานที่สวมถุงมืออุตสาหกรรมบาง เช่น ถุงมือไนไตรล์หรือถุงมือผ้าเคลือบสารนิรภัย

แผงควบคุมนี้จำเป็นต้องใช้การ์ด PCIe เฉพาะในคอมพิวเตอร์โฮสต์หรือไม่

ไม่จำเป็น เนื่องจากใช้เทคโนโลยี CP-Link 4 ซึ่งเชื่อมต่อโดยตรงกับคอมพิวเตอร์อุตสาหกรรมรุ่นต่างๆ ของ Beckhoff หรือเชื่อมต่อผ่านโมดูลเครื่องส่งสัญญาณภายนอกที่ต่อเข้ากับเอาต์พุต DisplayPort และ USB 2.0 มาตรฐาน
