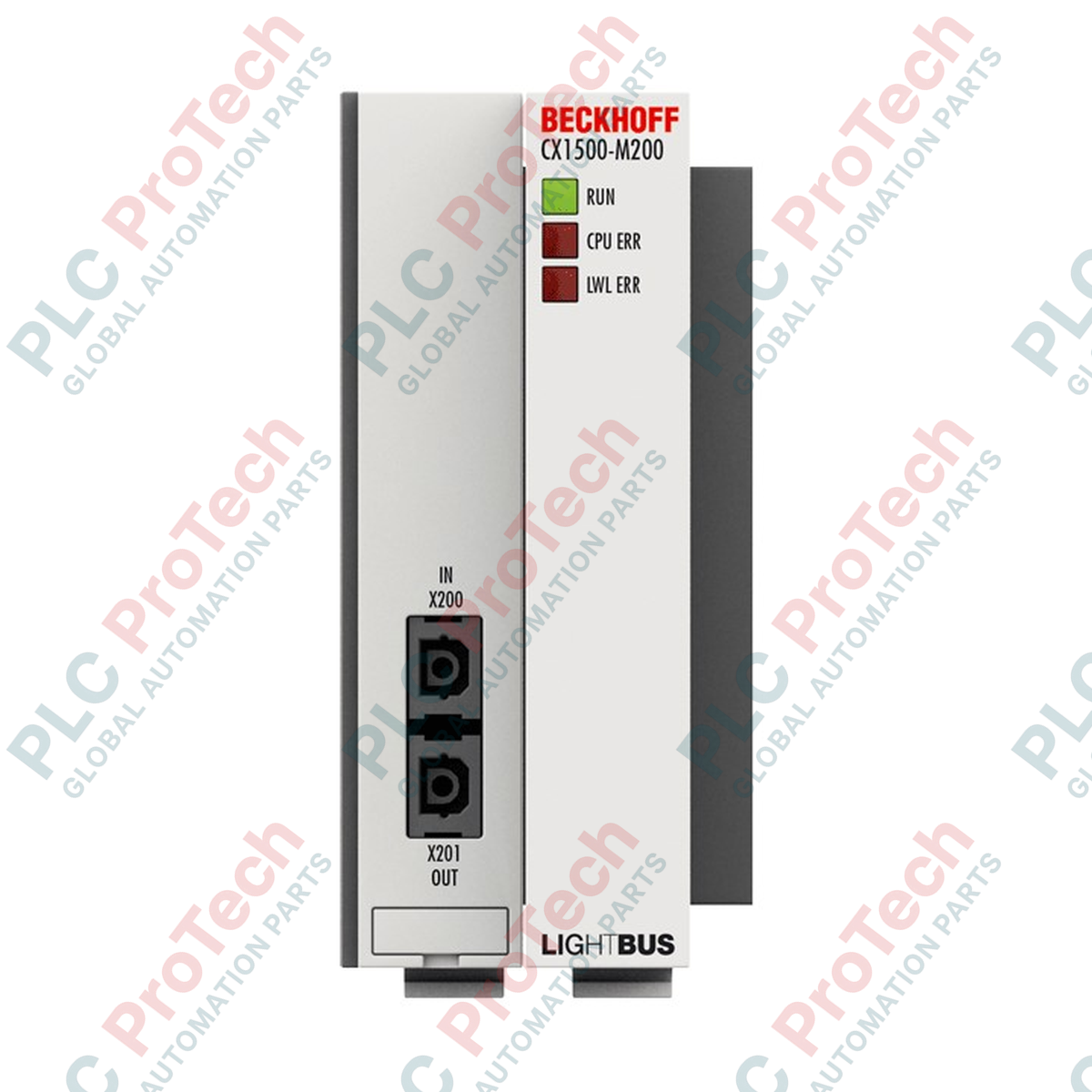

ออกแบบมาเพื่อการผสานรวมอย่างราบรื่นในสภาพแวดล้อมการควบคุมอุตสาหกรรมแบบโมดูลาร์ โดยการเชื่อมต่อมาสเตอร์ฟิลด์บัส Beckhoff CX1500-M200 นี้จะสร้างการสื่อสาร Lightbus ความเร็วสูงโดยตรงจาก CPU ซีรีส์ CX ที่ใช้งานร่วมกันได้ ด้วยการใช้ เลเยอร์กายภาพใยแก้วนำแสง โมดูลอินเทอร์เฟซนี้จึงรับประกันการแยกทางไฟฟ้าอย่างสมบูรณ์และภูมิคุ้มกันต่อสัญญาณรบกวนในระดับสูงสำหรับระบบฟิลด์แบบกระจาย การเชื่อมต่อกับคอนโทรลเลอร์หลักดำเนินการผ่านอินเทอร์เฟซ DPRAM 2 kbytes แบนด์วิดท์สูงบนสถาปัตยกรรม ISA plug-and-play ช่วยให้แลกเปลี่ยนข้อมูลแบบวนรอบได้อย่างรวดเร็ว เหมาะสำหรับระบบการเคลื่อนไหวแบบซิงโครไนซ์และระบบ I/O แบบกระจาย อุปกรณ์นี้รองรับทั้งโหมดการสื่อสารข้อมูลกระบวนการแบบทำงานอิสระและแบบซิงโครไนซ์ ขึ้นอยู่กับข้อกำหนดของการใช้งาน
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff |
| รุ่น / หมายเลขสินค้า | CX1500-M200 |
| ระบบฟิลด์บัส | Lightbus |
| อัตราการถ่ายโอนข้อมูล | 2.5 Mbaud |
| เวลาไซเคิลข้อมูลกระบวนการ | 32 บิตใน 25 ไมโครวินาที |
| อินเทอร์เฟซบัส | พอร์ตใยแก้วนำแสง 2 พอร์ต |
| จำนวนโหนดสูงสุด | 254 โหนด (สูงสุด 65,280 จุด I/O) |
| อินเทอร์เฟซ CPU | ISA plug and play, DPRAM 2 kbytes |
| การสูญเสียพลังงานสูงสุด | 2 W |
| อุณหภูมิในการทำงาน | 0 ถึง +55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | 95% ไม่ควบแน่น |
| ระดับการป้องกัน | IP20 |
| การรองรับไดรเวอร์ | ใช้งานร่วมกันได้เฉพาะกับ TwinCAT 2 |
| ความทนทานต่อแรงสั่นสะเทือน/แรงกระแทก | เป็นไปตาม EN 60068-2-6 / EN 60068-2-27 |
| ภูมิคุ้มกัน/การแพร่สัญญาณ EMC | สอดคล้องตาม EN 61000-6-2 / EN 61000-6-4 |
| มาตรฐานรับรอง | CE, UL |
| ขนาด (กว้าง x สูง x ลึก) | 38 มม. x 100 มม. x 91 มม. |
| น้ำหนักสุทธิ | 190 g |
| น้ำหนักขณะจัดส่ง (คำนวณ) | 2.0 กก. |
| ประเภทพอร์ต / อินเทอร์เฟซ | ฟังก์ชัน / การกำหนด |
|---|---|
| พอร์ตออปติก 1 (Tx) | การเชื่อมต่อเครื่องส่งออปติก Lightbus เข้ากับเครือข่ายวงแหวน |
| พอร์ตออปติก 2 (Rx) | การเชื่อมต่อเครื่องรับออปติก Lightbus ที่ทำให้ลูปวงแหวนสมบูรณ์ |
| อินเทอร์เฟซแบ็กเพลน | บัส PC104/ISA ในตัวสำหรับการเชื่อมต่อทางกายภาพและการจ่ายไฟจาก CPU CX |
CX1500-M200 ออกแบบมาโดยเฉพาะสำหรับการกำหนดค่าฮาร์ดแวร์ตระกูล CX ที่ทำงานบนรันไทม์ TwinCAT 2 เท่านั้น ไม่สามารถแมปหรือกำหนดค่าภายใต้ TwinCAT 3 ได้ เนื่องจากการพึ่งพาพื้นที่แอดเดรส DPRAM ของ ISA รุ่นเก่าในระดับฮาร์ดแวร์ ตรวจสอบให้แน่ใจว่า CPU ของระบบรองรับช่องขยาย PC104 ก่อนออกแบบอุปกรณ์ทดแทน
เมื่อเดินสายไฟเบอร์ออปติกสำหรับลูป Lightbus ให้ปฏิบัติตามรัศมีการดัดขั้นต่ำที่ผู้ผลิตกำหนดอย่างเคร่งครัด การหักงอหรือดัดเส้นใยออปติกมากเกินไปจะทำให้สัญญาณแสงลดทอนอย่างรุนแรง ส่งผลให้เกิดข้อผิดพลาด cyclic redundancy check (CRC) เป็นระยะ หรือทำให้การซิงโครไนซ์บัสล้มเหลวโดยสิ้นเชิง
ปิดระบบชุดควบคุมทุกครั้งก่อนทำความสะอาดหรือเสียบขั้วต่อไฟเบอร์ออปติก ฝุ่นที่เข้าไปภายในทรานซีฟเวอร์กายภาพขณะทำงานอาจทำให้กำลังแสงลดลงอย่างถาวร ก่อนเริ่มต้นระบบครั้งแรก ให้ตรวจสอบแนวการจัดตำแหน่งเชิงกลของขั้วต่อส่วนขยาย CPU เพื่อหลีกเลี่ยงการทำให้พินบนแบ็กเพลนงอ
แยกและล็อกแหล่งจ่ายไฟทั้งหมดที่จ่ายให้คอนโทรลเลอร์หลักและอุปกรณ์ภาคสนามที่เชื่อมต่ออยู่ ก่อนเริ่มติดตั้งหรือถอดโมดูล การไม่ตัดพลังงานทั้งระบบอาจทำให้ชั้นกายภาพ DPRAM ที่มีความไวสูงของ CPU หลักเสียหาย และทำให้การรับประกันเป็นโมฆะ
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: CX1500-M200
Country of origin:เยอรมนี
Product Type: โมดูลการสื่อสาร PLC
Payment: T/T, Western Union
Weight: 500g
Dimensions: 38 มม. x 100 มม. x 91 มม.
Shipping port: Xiamen
Warranty: 12 months
