Embedded PC Beckhoff CX8051 พร้อม CANopen Slave

SKU CX8051

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: CX8051
Origin เยอรมนี
Product Type: โมดูล PC แบบฝังตัว
Payment: T/T, Western Union
Weight: 0.5 kg
Dimensions: 64 มม. x 100 มม. x 73 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

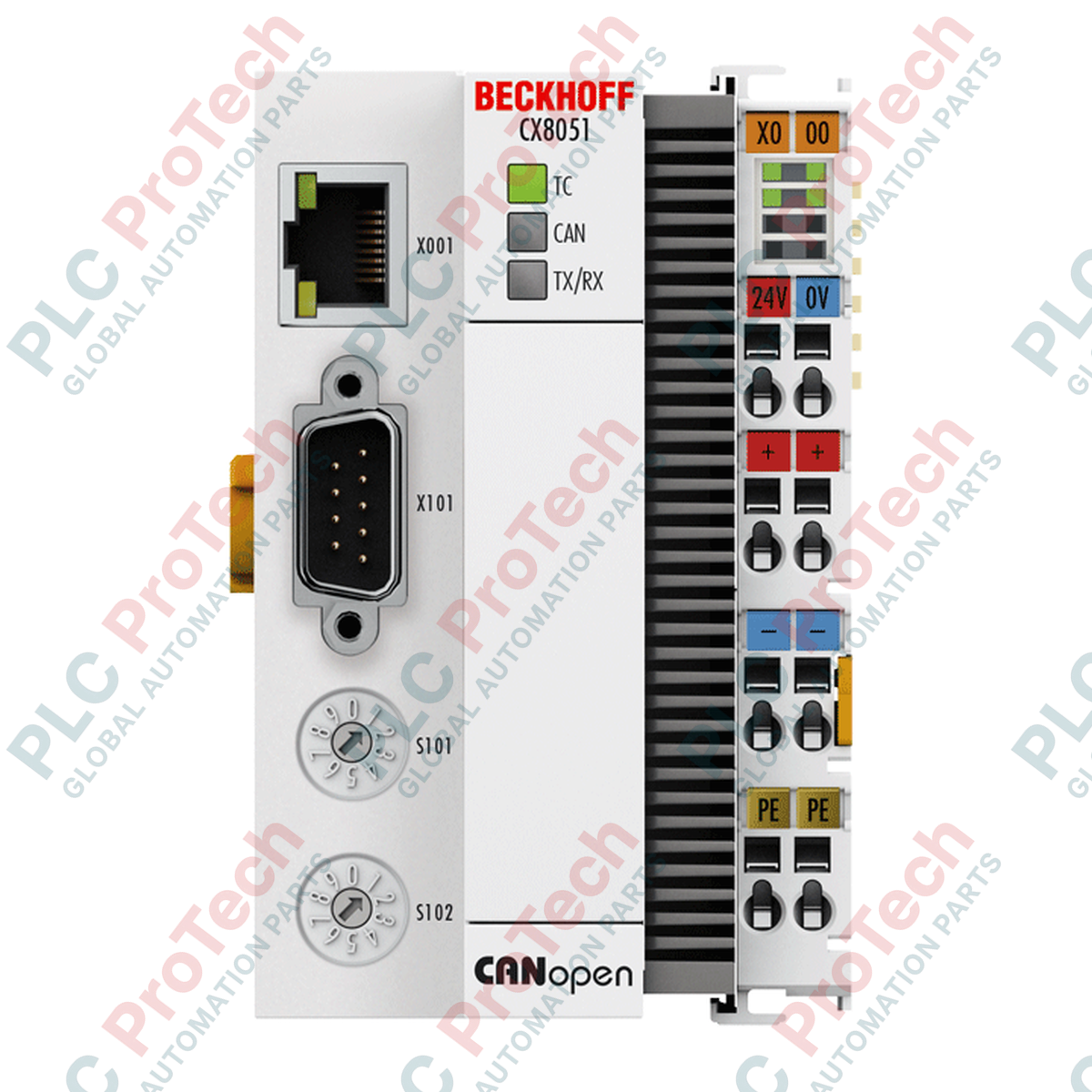

ออกแบบมาเป็นระบบควบคุมขนาดกะทัดรัดที่รองรับฟิลด์บัส Beckhoff CX8051 ผสานรวมโปรเซสเซอร์ ARM9 เพื่อประมวลผลงาน PLC ภายในเครื่อง พร้อมทำงานเป็นอินเทอร์เฟซสเลฟ CANopen ประสิทธิภาพสูงได้โดยตรง ตัวควบคุมแบบฝังตัวนี้ผสานความยืดหยุ่นของเทคโนโลยีพีซีอุตสาหกรรมเข้ากับระบบฟิลด์บัสแบบดั้งเดิม ทำให้สามารถผสานรวม I/O แบบโมดูลาร์ในรูปแบบติดตั้งบนราง DIN ขับเคลื่อนด้วยสภาพแวดล้อมรันไทม์ TwinCAT 2 และระบบปฏิบัติการ Windows Embedded CE 6 อุปกรณ์นี้จัดการลูปควบคุมภายในเครื่อง พร้อมแลกเปลี่ยนพารามิเตอร์การทำงานที่สำคัญกับระบบควบคุมหลักผ่านอินเทอร์เฟซ D-sub แบบแยกทางไฟฟ้า

คุณสมบัติ

แกนประมวลผล ARM9 ความถี่ 400 MHz มอบการควบคุมแบบกำหนดเวลาได้อย่างน่าเชื่อถือสำหรับระบบอุตสาหกรรมขนาดเล็กถึงขนาดกลาง
UPS แบบคาปาซิทีฟในตัวขนาด 1 วินาที ช่วยเก็บรักษาตัวแปรถาวรได้สูงสุด 1 MB เมื่อไฟฟ้าดับโดยไม่คาดคิด
รองรับและตรวจจับทางกายภาพโดยอัตโนมัติทั้ง EtherCAT (E-bus) และ Bus Terminals (K-bus)
การเชื่อมต่อ D-sub 9 พินแบบแยกทางไฟฟ้า ซึ่งเป็นไปตามข้อกำหนดการสื่อสาร CANopen อย่างเคร่งครัด
ไฟ LED วินิจฉัยเฉพาะสำหรับแสดงสถานะการทำงานของ TwinCAT และสถานะการสื่อสารฟิลด์บัส

การใช้งาน

การประมวลผล I/O แบบกระจายและการควบคุมระบบย่อยภายในเครือข่าย CANopen อุตสาหกรรมขนาดใหญ่
การผสานรวมระบบโครงสร้างพื้นฐานและระบบอัตโนมัติในอาคารโดยใช้การเขียนโปรแกรม TwinCAT 2
กระบวนการอุตสาหกรรมที่เป็นอันตรายซึ่งต้องปฏิบัติตามมาตรฐานความปลอดภัย ATEX, IECEx และ cFMus Class I Division 2

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff Automation
หมายเลขรุ่น	CX8051
โปรเซสเซอร์	ARM9, 400 MHz (ซิงเกิลคอร์)
หน่วยความจำแฟลช	microSD ขนาด 512 MB (เพิ่มความจุได้ด้วยการ์ดเกรดอุตสาหกรรม)
หน่วยความจำหลัก	RAM DDR2 ขนาด 64 MB (ไม่สามารถเพิ่มได้)
หน่วยความจำถาวร	UPS 1 วินาที (ความจุข้อมูลถาวร 1 MB)
ระบบปฏิบัติการ	Windows Embedded CE 6
ซอฟต์แวร์ควบคุม	รันไทม์ PLC ของ TwinCAT 2
อินเทอร์เฟซ	RJ45 1 ช่อง (10/100 Mbit/s), USB Device 1 ช่อง (ใต้ฝาครอบด้านหน้า), CANopen D-sub 9 พิน 1 ช่อง
บัส I/O ที่รองรับ	E-bus (EtherCAT) หรือ K-bus (Bus Terminals) พร้อมการตรวจจับอัตโนมัติ
กระแสไฟเลี้ยงบัส	สูงสุด 2.0 A
การใช้พลังงาน	สูงสุด 3.0 W
ขนาด (กว้าง x สูง x ลึก)	64 มม. x 100 มม. x 73 มม.
น้ำหนักสุทธิ	180 g
น้ำหนักจัดส่ง (คำนวณ)	0.5 กก. (รวมบรรจุภัณฑ์อุตสาหกรรม)
อุณหภูมิขณะทำงาน	0 degC ถึง +55 degC
อุณหภูมิในการจัดเก็บ	-25 degC ถึง +85 degC
ความชื้นสัมพัทธ์	95% โดยไม่ควบแน่น
ระดับการป้องกัน	IP20
เครื่องหมาย Ex (ATEX)	II 3 G Ex nA IIC T4 Gc, II 3 D Ex tc IIIC T135 degC Dc

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ D-sub 9 พิน	การกำหนดสัญญาณ CANopen
พิน 2	CAN_L (สายบัสระดับต่ำแบบ Dominant)
พิน 3	CAN_GND (จุดอ้างอิงกราวด์)
พิน 7	CAN_H (สายบัสระดับสูงแบบ Dominant)
พิน 1, 4, 5, 6, 8, 9	ไม่ได้เชื่อมต่อ / สงวนไว้

ข้อมูลเชิงลึกด้านวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

CX8051 เป็นคอนโทรลเลอร์เฉพาะสำหรับระบบที่ขึ้นอยู่กับฟิลด์บัสภายในตระกูล CX80xx แม้รุ่นอย่าง CX8090 จะรองรับการสื่อสาร Ethernet/IP หรือ Modbus TCP แต่ CX8051 ไม่สามารถปรับเปลี่ยนให้รองรับฟิลด์บัสทางเลือกผ่านการแก้ไขเฟิร์มแวร์ได้ เนื่องจากชั้นกายภาพ CANopen ถูกเดินวงจรแบบตายตัวบนเมนบอร์ด เมื่อต้องอัปเกรดระบบรุ่นเก่าที่กำหนดค่าด้วย TwinCAT 2 ให้ตรวจสอบว่าการตั้งค่าเป้าหมายใน TwinCAT System Manager ล็อกไว้ที่แพลตฟอร์ม ARM (ARMV4I) และตรวจสอบการพึ่งพาของไลบรารีก่อนดาวน์โหลด

ข้อผิดพลาดในการใช้งานและหมายเหตุด้านวิศวกรรม

ตรวจสอบให้มีระยะห่างเพื่อระบายความร้อนอย่างเพียงพอเสมอ (อย่างน้อย 30 มม. เหนือและใต้โมดูล) เพื่อรักษาการพาความร้อนแบบพาสซีฟ การใช้งาน CX8051 ในตู้ขนาดกะทัดรัดที่ไม่มีการระบายอากาศอย่างเป็นระบบอาจทำให้อุณหภูมิของเครื่องสูงเกินขีดจำกัดการทำงานสูงสุดที่ +55 องศาเซลเซียส ส่งผลให้ CPU ลดความเร็วหรือเกิดข้อผิดพลาดในการเข้าถึงหน่วยความจำ นอกจากนี้ ผู้ใช้ต้องหลีกเลี่ยงการเขียนพารามิเตอร์แบบวนรอบของบันทึกที่มีการเปลี่ยนแปลงบ่อยลงในการ์ด microSD โดยตรง เซลล์แฟลชมาตรฐานเสื่อมสภาพอย่างรวดเร็วเมื่อมีรูปแบบการเขียนถี่ ควรใช้พื้นที่หน่วยความจำ UPS แบบถาวรขนาด 1 MB สำหรับตัวแปรต่อเนื่อง และบันทึกค่าลงแฟลชเฉพาะระหว่างรอบการปิดระบบที่ควบคุมไว้

เคล็ดลับการเริ่มใช้งานและการเดินสาย

สามารถกำหนดที่อยู่ CANopen (Node ID) ของ CX8051 แบบฮาร์ดโค้ดผ่านสวิตช์กำหนดที่อยู่ทางกายภาพที่อยู่ด้านหลังฝาครอบด้านหน้า หรือกำหนดค่าโดยตรงผ่านการตั้งค่าซอฟต์แวร์ TwinCAT เพื่อให้การสื่อสารบนบัสทำงานได้อย่างราบรื่น ต้องต่อความต้านทานปลายสาย 120 โอห์มคร่อมพิน 2 (CAN_L) และพิน 7 (CAN_H) ที่ปลายทั้งสองด้านของเครือข่ายบัส CAN ทางกายภาพ ควรแยกสายสัญญาณออกจากสายมอเตอร์แรงดันสูงเพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้าที่ทำให้วงจรสื่อสารแบบแยกกัลวานิกทำงานผิดปกติ

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดแหล่งจ่ายไฟฟ้าที่ใช้งานทั้งหมดก่อนติดตั้ง เดินสาย หรือถอดโมดูล CX8051 การไม่ตัดไฟจากวงจรหลักและวงจรฟิลด์บัสอาจทำให้ขั้วต่อเสียหาย เกิดสัญญาณรบกวนบนโหนดสื่อสารที่กำลังทำงาน หรือเครื่องจักรเริ่มทำงานโดยไม่คาดคิด

1 ติดตั้งคอนโทรลเลอร์ CX8051 บนราง DIN มาตรฐานขนาด 35 มม. (EN 60715) โดยจัดแนวคลิปด้านบนให้ตรงกับราง แล้วกดลงจนกลไกล็อกเข้าที่อย่างแน่นหนา
2 จัดแนวโมดูล EtherCAT (E-bus) หรือ Bus Terminal (K-bus) ที่อยู่ติดกัน แล้วเลื่อนเข้ากับราง DIN ตรวจสอบให้หน้าสัมผัสด้านข้างเชื่อมต่อเข้ากับขั้วต่อบัสด้านข้างของ CX8051 อย่างสมบูรณ์
3 เชื่อมต่อแหล่งจ่ายไฟ 24 V DC เข้ากับชุดขั้วต่อไฟหลักของอุปกรณ์ โดยตรวจสอบเครื่องหมายขั้วให้ถูกต้องเพื่อป้องกันฟิวส์ภายในขาด
4 เสียบสายสื่อสาร CANopen แบบ D-sub 9 พินเข้ากับขั้วต่อบัสด้านล่าง แล้วขันสกรูยึดให้แน่นเพื่อคงการต่อลงกราวด์แบบกัลวานิกที่มั่นคง

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

CX8051 รองรับรันไทม์ TwinCAT 3 หรือไม่

ไม่รองรับ แพลตฟอร์มฮาร์ดแวร์ใช้ Windows Embedded CE 6 และรองรับเฉพาะการทำงานของ PLC บน TwinCAT 2 เท่านั้น ไม่สามารถอัปเกรดเป็น TwinCAT 3 ได้

CX8051 เชื่อมต่อกับโมดูล I/O ภายในเครื่องอย่างไร

อุปกรณ์นี้มีฟังก์ชันตรวจจับอัตโนมัติสำหรับทั้ง E-bus (เทอร์มินัล EtherCAT) และ K-bus (เทอร์มินัลบัสมาตรฐาน) พร้อมจ่ายไฟได้สูงสุด 2 A ให้กับเซกเมนต์บัส I/O ที่เชื่อมต่ออยู่

ข้อมูลกระบวนการจะเป็นอย่างไรเมื่อเกิดไฟฟ้าดับโดยไม่คาดคิด

UPS ในตัวขนาด 1 วินาทีใช้การกักเก็บพลังงานแบบคาปาซิทีฟ เพื่อบันทึกข้อมูลถาวรได้สูงสุด 1 MB ลงในพื้นที่หน่วยความจำแบบไม่ลบเลือนก่อนปิดระบบ

การ์ด microSD ของอุปกรณ์นี้สามารถเพิ่มความจุได้หรือไม่

ได้ สามารถเปลี่ยนการ์ด microSD แฟลชขนาด 512 MB ได้ อย่างไรก็ตาม ต้องใช้การ์ด SLC ระดับอุตสาหกรรมเพื่อป้องกันความล้มเหลวจากข้อจำกัดด้านอายุการเขียน
