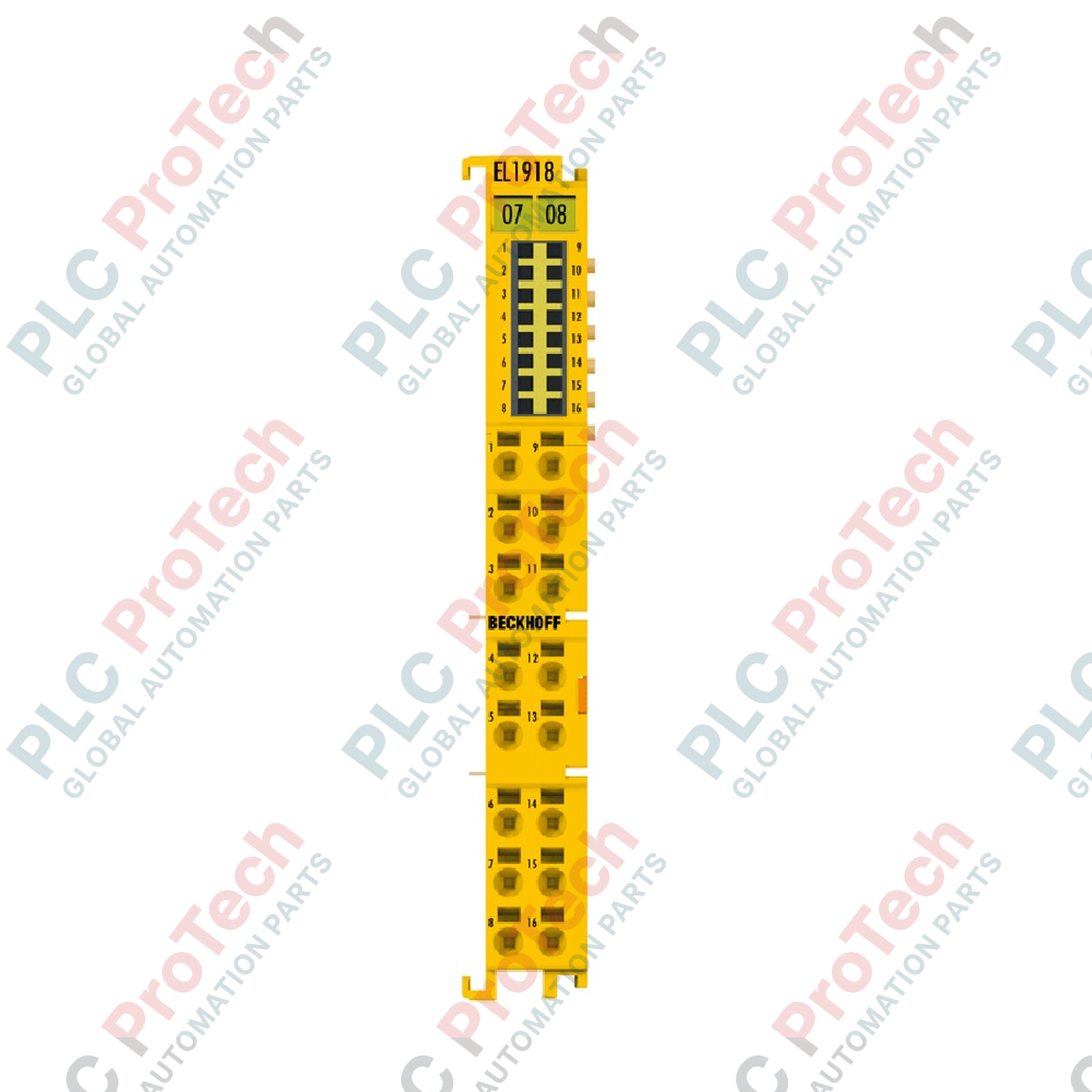

Beckhoff EL1918-2200 ขั้วต่อ EtherCAT อินพุตดิจิทัล 8 ช่อง TwinSAFE

SKU EL1918-2200

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL1918-2200
Country of origin:เยอรมนี
Product Type: ขั้วต่อความปลอดภัย TwinSAFE
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 12 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาให้ผสานรวมโดยตรงเข้ากับระบบ I/O ของ EtherCAT, Beckhoff EL1918-2200 คือเทอร์มินัล TwinSAFE ขนาดกะทัดรัดพิเศษที่ออกแบบทางวิศวกรรมสำหรับการเชื่อมต่อเซ็นเซอร์ที่เกี่ยวข้องกับความปลอดภัยแบบกระจาย โมดูลอินพุตดิจิทัล 8 ช่องนี้ส่งสัญญาณนิรภัยผ่าน Safety over EtherCAT (FSoE) ไปยังส่วนประกอบที่รองรับ TwinSAFE Logic ทำให้สามารถดำเนินฟังก์ชันความปลอดภัยได้อย่างน่าเชื่อถือในสถาปัตยกรรมระบบอัตโนมัติอุตสาหกรรมที่ซับซ้อน ด้วยเทคโนโลยีการเชื่อมต่อแบบ 1 สายหรือ 2 สาย โมดูลนี้ผสานการออกแบบที่มีความหนาแน่นสูงเข้ากับการวินิจฉัยการประมวลผลที่มีประสิทธิภาพ เพื่อตอบสนองเกณฑ์ความปลอดภัยระดับสากลที่เข้มงวด

คุณสมบัติเด่น

อินพุตดิจิทัลนิรภัย 8 ช่อง: รองรับการเชื่อมต่อเซ็นเซอร์และหน้าสัมผัสนิรภัยโดยตรง
การผสานรวมโปรโตคอล FSoE: ทำงานได้อย่างราบรื่นผ่านการสื่อสาร TwinSAFE / Safety over EtherCAT
การเดินสายที่ยืดหยุ่น: รองรับรูปแบบการต่อปลายสายทั้งแบบ 1 สายและ 2 สาย
ตัวเรือนความหนาแน่นสูง: ความกว้าง 12 มม. ช่วยใช้พื้นที่บนราง DIN อันมีค่าได้อย่างเหมาะสม
การวินิจฉัยสถานะ: ไฟ LED แสดงสถานะเฉพาะที่แผงด้านหน้า สำหรับการสื่อสารบัสและการติดตามข้อผิดพลาด

การใช้งาน

สายการประกอบยานยนต์: ประตูนิรภัยแบบอินเตอร์ล็อก ม่านแสง และวงจรหยุดฉุกเฉิน
เซลล์หุ่นยนต์: ประมวลผลสัญญาณป้อนกลับตำแหน่งนิรภัยและสัญญาณความปลอดภัยเชิงหน้าที่
ระบบจัดการวัสดุ: ระบบหยุดฉุกเฉินแบบกระจายผ่านเครือข่ายกายภาพระยะไกล
เครื่องจักรบรรจุภัณฑ์: การจัดการโซนนิรภัยแบบหลายแกนและการตรวจสอบอุปกรณ์ป้องกัน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า / ข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff
หมายเลขรุ่น	EL1918-2200
มาตรฐานความปลอดภัย	EN ISO 13849-1:2015 (Cat. 4, PL e), EN 61508:2010 (SIL 3)
โปรโตคอล	TwinSAFE / Safety over EtherCAT (FSoE)
จำนวนอินพุตนิรภัย	8
เทคโนโลยีการเชื่อมต่อ	1-/2 สาย
เวลาตอบสนองต่อข้อผิดพลาด	≤ ระยะเวลาเฝ้าระวัง (กำหนดพารามิเตอร์ได้)
การใช้กระแสไฟของ E-bus	โดยทั่วไป 165 mA
พิกัดกระแสหน้าสัมผัสกำลัง	สูงสุด 10 A
ระดับการป้องกัน IP	IP20
วัสดุตัวเรือน	โพลีคาร์บอเนต (ตัวเรือน HD)
พื้นที่หน้าตัดสายไฟแกนเดี่ยว	0.08 ถึง 1.5 มม.² (AWG 28 ถึง 16)
พื้นที่หน้าตัดสายไฟตีเกลียว	0.25 ถึง 1.5 มม.² (AWG 22 ถึง 16)
พื้นที่หน้าตัดสายไฟพร้อมปลอกหางปลา	0.14 ถึง 0.75 มม.² (AWG 26 ถึง 19)
ความยาวการปอกสาย	8 ถึง 9 มม.
น้ำหนักสุทธิ	ประมาณ 50 กรัม
น้ำหนักสำหรับจัดส่ง (คำนวณ)	0.15 กก. (บรรจุภัณฑ์ต่อหนึ่งเครื่อง)
ขนาด (กว้าง x สูง x ลึก)	12 มม. x 100 มม. x 68 มม.

ข้อมูลเชิงลึกด้านวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

แม้ EL1908 มาตรฐานจะมีอินพุตดิจิทัล 8 ช่อง แต่รุ่น EL1918-2200 ใช้การต่อปลายสายแบบความหนาแน่นสูงสำหรับการแมปความปลอดภัยที่ซับซ้อน และมีพารามิเตอร์ตรรกะการประมวลผลที่ได้รับการปรับให้เหมาะสม โปรดทราบว่าขั้วต่อนี้ต้องใช้มาสเตอร์ TwinSAFE Logic ที่ถูกต้อง (เช่น EL6910 หรือการกำหนดค่า PLC ด้านความปลอดภัยของ TwinCAT) เพื่อประมวลผลฟังก์ชันตรรกะนิรภัย ความเข้ากันได้ต้องใช้ TwinCAT 3.1 หรือสูงกว่าเพื่อการกำหนดค่าพารามิเตอร์และการจัดการโปรโตคอล FSoE ที่เหมาะสมที่สุด

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

อันตรายสำคัญในการติดตั้งคือการจัดสรรกำลังไฟของ E-bus EL1918-2200 โดยทั่วไปใช้กระแสจาก E-bus 165 mA ในโหนดขนาดใหญ่ที่ติดตั้งสไลซ์นิรภัยหรือสไลซ์อนาล็อกหลายตัว สายจ่ายไฟ 5V ภายในอาจเต็มความจุอย่างรวดเร็ว คำนวณการใช้กระแสรวมของ E-bus ใหม่เสมอใน TwinCAT System Manager และติดตั้งขั้วต่อจ่ายไฟ EL9410 หากกระแสรวมเกินความสามารถของคัปเปลอร์ ซึ่งโดยทั่วไปอยู่ที่ 2A สำหรับคัปเปลอร์ EtherCAT มาตรฐาน

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เมื่อเดินสายเข้ากับจุดเชื่อมต่อสปริงแบบความหนาแน่นสูง (HD) ตรวจสอบให้ปลอกย้ำถูกย้ำเป็นรูปสี่เหลี่ยมและมีขนาดไม่เกิน 0.75 มม² ใช้ไขควงปากแบนเฉพาะทางกดหน้าสัมผัสสปริงสำหรับสายฝอยที่ไม่มีปลอกย้ำล่วงหน้า รักษาความยาวการปอกสายให้อยู่ระหว่าง 8 ถึง 9 มม. อย่างเคร่งครัด เพื่อป้องกันการเปิดเผยทองแดงเปลือยหรือการวางหน้าสัมผัสไม่เข้าที่ ซึ่งอาจทำให้ช่องสัญญาณนิรภัยขัดข้องเป็นระยะ

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดไฟตู้ควบคุมทั้งหมดก่อนใส่หรือถอดขั้วต่อ การไม่ปฏิบัติตามอาจทำให้ตัวรับส่งสัญญาณ E-bus ภายในเสียหายถาวร และอาจทำให้ระบบความปลอดภัยทำงานโดยไม่ตั้งใจหรือเกิดความขัดข้องของระบบ

1

ติดตั้งขั้วต่อเข้ากับราง DIN มาตรฐานขนาด 35 มม. (เป็นไปตาม EN 60715) จัดแนวจุดเชื่อมต่อแบบร่องและเดือยคู่ในตัวให้ตรงกับขั้วต่อข้างเคียง แล้วกดลงจนได้ยินเสียงคลิกแสดงว่าล็อกแน่น

2

ยึดชุดขั้วต่อในแนวนอนโดยใช้ขายึดปลายราง เพื่อป้องกันการเลื่อนด้านข้างระหว่างการทำงานที่มีแรงสั่นสะเทือนสูง

3

เชื่อมต่อเซนเซอร์นิรภัยโดยใช้สถาปัตยกรรมแบบสายเดี่ยวหรือสองสาย สายแกนเดี่ยวมาตรฐานสามารถเสียบเข้าไปในขั้วต่อแบบสปริงได้โดยตรงโดยไม่ต้องใช้เครื่องมือกด

4

เปิดระบบและตรวจสอบไฟ LED แสดงสถานะ กำหนดค่าที่อยู่ด้านความปลอดภัย พารามิเตอร์วอตช์ด็อก และการแมปอินพุตผ่าน TwinCAT Safety Editor ก่อนเริ่มใช้งานจริง

FAQ

ฟังก์ชันหลักของเทอร์มินัล Beckhoff EL1918-2200 คืออะไร

เทอร์มินัลนี้เป็นโมดูลอินพุตดิจิทัลแบบป้องกันความผิดพลาดด้านความปลอดภัย 8 ช่อง ซึ่งออกแบบมาสำหรับการประเมินเซนเซอร์แบบกระจายศูนย์ โดยส่งสัญญาณดิจิทัลที่เกี่ยวข้องกับความปลอดภัยผ่าน FSoE (Safety over EtherCAT) ไปยังคอนโทรลเลอร์ลอจิก TwinSAFE

EL1918-2200 จำเป็นต้องมีลอจิกภายนอกเพื่อดำเนินฟังก์ชันความปลอดภัยหรือไม่

ใช่ โมดูลนี้ทำหน้าที่เป็นเทอร์มินัลอินพุตเท่านั้น โดยต้องสื่อสารกับมาสเตอร์ลอจิกด้านความปลอดภัย เช่น เทอร์มินัล EL6910 TwinSAFE Logic หรือ PLC ด้านความปลอดภัยที่ทำงานด้วยซอฟต์แวร์ เพื่อประมวลผลลอจิกด้านความปลอดภัย

ข้อกำหนดการใช้กระแสไฟจาก E-bus สำหรับโมดูลความปลอดภัยนี้มีอะไรบ้าง

โดยทั่วไปโมดูลนี้ใช้กระแสไฟ 165 mA จาก E-bus โปรดตรวจสอบให้แน่ใจว่าคัปเปลอร์ EtherCAT หรือเทอร์มินัลจ่ายไฟเสริมของคุณ เช่น EL9410 มีกระแสไฟสำรองเพียงพอ

เทอร์มินัลอินพุตดิจิทัลนี้รองรับมาตรฐานความปลอดภัยใดบ้าง

ได้รับการรับรองสำหรับการใช้งานที่ต้องมีระดับสมรรถนะด้านความปลอดภัยสูงสุดถึง Category 4, PL e ตามมาตรฐาน EN ISO 13849-1:2015 และ SIL 3 ตามมาตรฐาน EN 61508:2010
