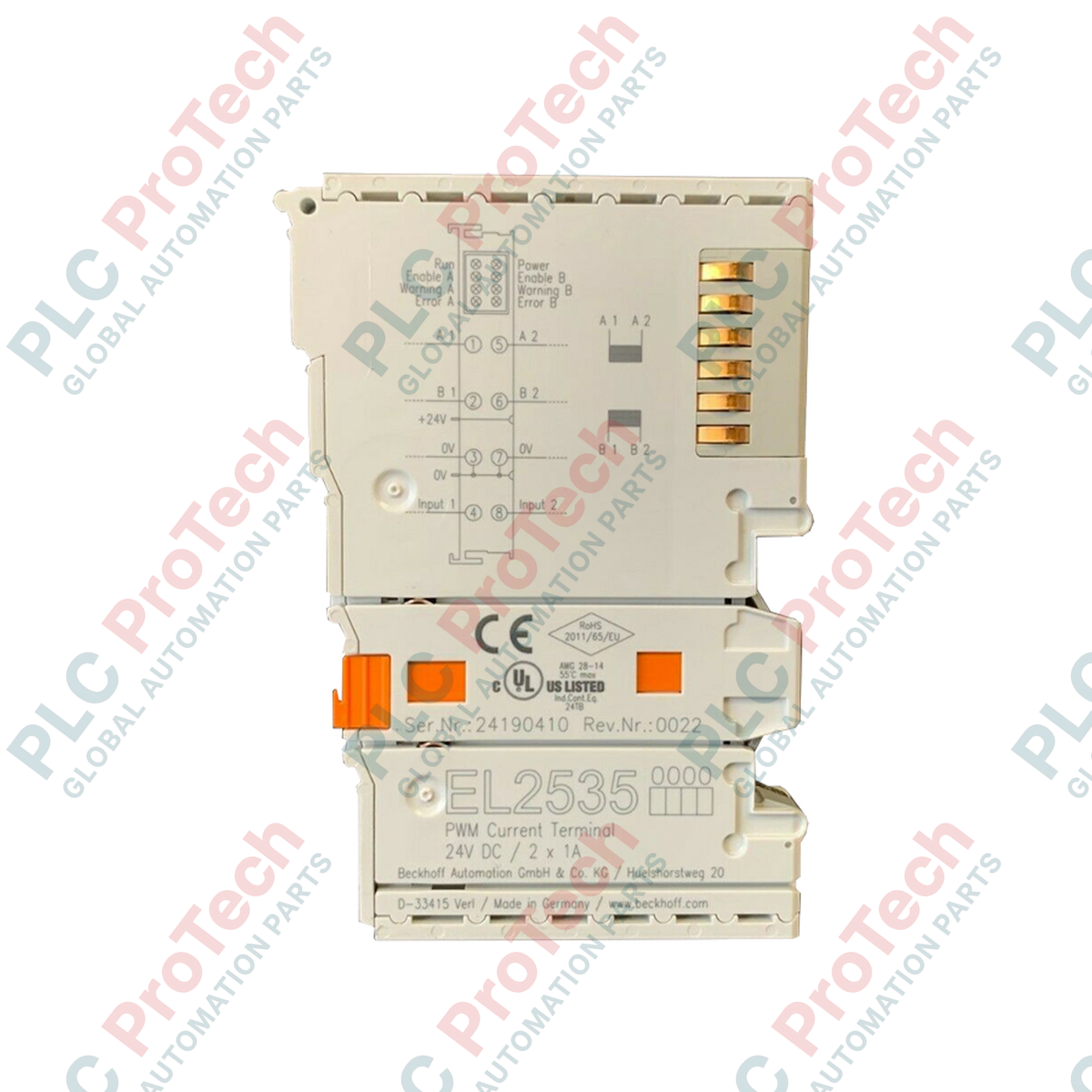

Beckhoff EL2535-0002 เทอร์มินัล EtherCAT แบบ 2 ช่องสำหรับกระแสพัลส์วิดท์

SKU EL2535-0002

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL2535-0002
Country of origin:เยอรมนี
Product Type: โมดูล I/O EtherCAT
Payment: T/T, Western Union
Weight: 50g
Dimensions: 120 มม. x 80 มม. x 25 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ด้วยการควบคุมกระแสความแม่นยำสูงโดยตรงภายในสถาปัตยกรรม I/O ของ EtherCAT Beckhoff EL2535-0002 จึงทำหน้าที่เป็นเทอร์มินัลกระแสแบบพัลส์วิดท์ 2 ช่องโดยเฉพาะ ซึ่งออกแบบมาสำหรับระบบ 24 โวลต์ DC เทอร์มินัลนี้ใช้เทคโนโลยีเอาต์พุตแบบพุช-พูลขั้นสูงเพื่อปรับค่ากระแสเอาต์พุตตั้งแต่ศูนย์จนถึงขีดจำกัดโหลดสูงสุด ผ่านการมอดูเลตความกว้างพัลส์ของแรงดันไฟฟ้าจ่ายที่ควบคุมด้วยกระแส ด้วยการออกแบบระดับมืออาชีพ โมดูลนี้มีการแยกแบบกัลวานิกที่แข็งแกร่งระหว่าง E-bus ภายใน เพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ระดับควบคุมจากสัญญาณรบกวนในฟิลด์ ขณะที่ไฟ LED วินิจฉัยในตัวให้ข้อมูลป้อนกลับแบบเรียลไทม์ที่ชัดเจนสำหรับสถานะเฉพาะที่และการตรวจจับความผิดปกติของการเดินสาย

คุณสมบัติ

สถาปัตยกรรมแบบสองช่องสัญญาณ รองรับเอาต์พุตที่ควบคุมด้วยกระแส PWM แบบอิสระ
การกำหนดค่าสเตจเอาต์พุตแบบพุช-พูลที่ปรับให้เหมาะกับโหลดเหนี่ยวนำและโหลดความต้านทาน
การแยกทางไฟฟ้าอย่างสมบูรณ์ระหว่าง E-bus และศักย์ฟิลด์สูงสุด 500 โวลต์
ไฟ LED วินิจฉัยในตัว แสดงสถานะสัญญาณ ความผิดปกติของโหลด และสภาพการเดินสาย
วงจรป้องกันที่ครอบคลุม ช่วยป้องกันความเสียหายจากการโอเวอร์โหลดและการลัดวงจร

การใช้งาน

การควบคุมวาล์วสัดส่วนในเครื่องจักรอุตสาหกรรมระบบไฮดรอลิกและนิวแมติก
การมอดูเลตความเร็วและแรงบิดสำหรับมอเตอร์ DC กำลังต่ำแบบเศษส่วนแรงม้า
การควบคุมกระแสของคูลเลอร์เทอร์โมอิเล็กทริก (องค์ประกอบเพลเทียร์) ในห้องควบคุมอุณหภูมิความแม่นยำสูง
แหล่งจ่ายไฟแบบมอดูเลตสำหรับตัวต้านทานทำความร้อนและโหลดไส้หลอดในงานอุตสาหกรรม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff
หมายเลขรุ่น	EL2535-0002
จำนวนช่อง	2
แรงดันไฟฟ้าพิกัด	24 โวลต์ DC (-15 เปอร์เซ็นต์ / +20 เปอร์เซ็นต์)
เทคโนโลยีการเชื่อมต่อ	เอาต์พุต PWM, เอาต์พุตแบบพุช-พูล
ความถี่สัญญาณนาฬิกา PWM	30 kHz (ค่าเริ่มต้น)
ช่วงรอบการทำงาน	0 ถึง 100 เปอร์เซ็นต์ (ควบคุมด้วยกระแส)
ความละเอียด	10 บิต (รอบการทำงาน PWM ภายใน)
การใช้กระแสไฟของ E-Bus	โดยทั่วไป 110 mA
การแยกทางไฟฟ้า	500 โวลต์ (E-bus / ศักย์ฟิลด์)
รูปแบบค่าควบคุม	จำนวนเต็มมีเครื่องหมาย 16 บิต
น้ำหนัก	0.05 กก.
น้ำหนักจัดส่ง (คำนวณ)	0.15 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	120 มม. x 80 มม. x 25 มม.

การเชื่อมต่อและอินเทอร์เฟซ

จุดสัมผัสขั้วต่อ	การกำหนดสัญญาณ	รายละเอียดการทำงาน
1	เอาต์พุต 1 +	ช่องเอาต์พุต PWM ขั้วบวก 1
5	เอาต์พุต 1 -	ช่องเอาต์พุต PWM ขั้วลบ 1
2	เอาต์พุต 2 +	ช่องเอาต์พุต PWM ขั้วบวก 2
6	เอาต์พุต 2 -	ช่องเอาต์พุต PWM ขั้วลบ 2
3	+24 โวลต์ DC	แหล่งจ่ายไฟฟิลด์ (ศักย์บวก)
7	0 โวลต์	จุดจ่ายไฟภาคสนาม (ศักย์ดิน)
4	ชีลด์	การต่อลงดินเพื่อการทำงาน / ชีลด์ป้องกันคลื่นแม่เหล็กไฟฟ้า
8	ชีลด์	การต่อลงดินเพื่อการทำงาน / ชีลด์ป้องกันคลื่นแม่เหล็กไฟฟ้า

ข้อมูลเชิงลึกทางวิศวกรรมจากการทดสอบจริง

รุ่นทางเลือกและความเข้ากันได้

ต้องกำหนดค่า EL2535-0002 ผ่าน TwinCAT System Manager โดยใช้คำอธิบายอุปกรณ์ XML (ESI) ที่ถูกต้องและตรงกับรุ่นฮาร์ดแวร์ของโมดูล ตรวจสอบให้แน่ใจว่าเฟิร์มแวร์ของเทอร์มินัลตรงตามข้อกำหนดขั้นต่ำของการติดตั้ง TwinCAT เพื่อให้สามารถใช้ฟังก์ชันการแมปรีจิสเตอร์ 16 บิตทั้งหมดได้อย่างราบรื่น

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อสวิตช์โหลดเหนี่ยวนำสูง เช่น วาล์วสัดส่วนขนาดใหญ่ แรงดันกระชากจาก back-EMF ที่สูงอาจทำให้กลไกป้องกันกระแสเกินหรือการปิดระบบเนื่องจากความร้อนภายในของสเตจแบบ push-pull ทำงาน เพื่อป้องกันการตัดการทำงานที่ไม่พึงประสงค์ วิศวกรควรตรวจสอบให้แน่ใจว่าความสามารถในการสลายพลังงานของไดโอดแคลมป์ภายในไม่ถูกใช้งานเกินพิกัด หรือให้ติดตั้งไดโอดฟลายวีลแบบคืนตัวเร็วภายนอกคร่อมขั้วโหลดโดยตรง หากรอบการทำงานยังคงสูงที่ขีดจำกัดกระแสสูงสุด

เคล็ดลับการเริ่มต้นใช้งานและการเดินสาย

เนื่องจากเอาต์พุต PWM มีความถี่สวิตชิ่งเริ่มต้นที่ 30 kHz สายที่เดินไปยังโหลดอาจทำหน้าที่เป็นตัวส่งสัญญาณรบกวนแบบแอ็กทีฟ ขอแนะนำอย่างยิ่งให้ใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับช่องเอาต์พุตทั้งสองช่อง ต่อชีลด์ของสายเคเบิลโดยตรงเข้ากับหน้าสัมผัส 4 หรือ 8 บนเทอร์มินัล และตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อลงดินความต้านทานต่ำกับราง DIN ผ่านบัสบาร์ทองแดงหรือเทอร์มินัลต่อลงดิน

แนวทางการติดตั้ง

คำเตือนสำคัญ: ก่อนติดตั้ง เสียบ หรือถอดเทอร์มินัลบล็อกใดๆ ออกจากชุดประกอบเซกเมนต์ EtherCAT ให้ตัดพลังงานจากทั้งบัสจ่ายไฟภาคสนาม 24 V DC และแหล่งจ่ายไฟหลักของ E-bus โดยสมบูรณ์ การไม่แยกแหล่งจ่ายไฟทั้งหมดอย่างเต็มที่อาจทำให้หน้าสัมผัสสื่อสาร E-bus ภายในเสียหายถาวรทั้งในด้านออปติคัลหรือทางกายภาพ

1

จัดแนวเทอร์มินัลให้ตรงกับราง DIN (TS35) แล้วเลื่อนเข้าที่ให้แน่นจนกลไกล็อกคลิกเข้าตำแหน่งอย่างมั่นคง

2

ดันเทอร์มินัลบล็อกที่อยู่ติดกันเข้าหากัน เพื่อให้หน้าสัมผัส E-bus ที่ติดตั้งด้านข้างเชื่อมต่อกันอย่างต่อเนื่อง เชื่อถือได้ และมีความต้านทานต่ำ

3

ใช้ไขควงปากแบนมาตรฐาน เสียบตัวนำสายไฟภาคสนามเข้าในจุดเชื่อมต่อแบบกดเสียบตามการกำหนดผังขาที่ระบุ

4

ตรวจสอบการต่อลงดินของราง DIN ให้ถูกต้อง เพื่อให้มีความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) และเสถียรภาพของสัญญาณที่เหมาะสมที่สุด

FAQ

หน้าที่หลักของ Beckhoff EL2535-0002 คืออะไร

อุปกรณ์นี้ทำหน้าที่เป็นเทอร์มินัลกระแสแบบพัลส์วิดท์ 2 ช่อง ซึ่งควบคุมกระแสโหลดภายนอก เช่น วาล์วสัดส่วน โดยปรับดิวตี้ไซเคิลของแรงดันจ่ายไฟ 24 V DC ผ่านเอาต์พุตแบบพุช-พูล

ความถี่สัญญาณนาฬิกา PWM เริ่มต้นของเทอร์มินัลนี้คือเท่าใด

เทอร์มินัลนี้มีความถี่สัญญาณนาฬิกา PWM เริ่มต้นที่ 30 kHz ซึ่งเหมาะสำหรับการควบคุมกระแสที่เสถียรในโหลดเหนี่ยวนำอุตสาหกรรมมาตรฐาน

EL2535-0002 แยกทางไฟฟ้าจากเครือข่ายคอนโทรลเลอร์หลักหรือไม่

ใช่ อุปกรณ์นี้มีการแยกทางไฟฟ้าแบบกัลวานิก 500 V ระหว่างวงจรสื่อสาร E-bus ภายในกับศักย์ไฟฟ้าภาคสนาม 24 V DC

ระบบตรวจวินิจฉัยข้อผิดพลาดในการเดินสายและปัญหากระแสเกินของโหลดภายในเครื่องอย่างไร

โมดูลนี้ติดตั้ง LED วินิจฉัยบนบอร์ดสำหรับแต่ละช่องจากทั้งหมดสองช่อง โดย LED จะเปลี่ยนสถานะเพื่อแสดงข้อผิดพลาดในการเดินสาย ภาวะโอเวอร์โหลด หรือการทำงานตามปกติ
