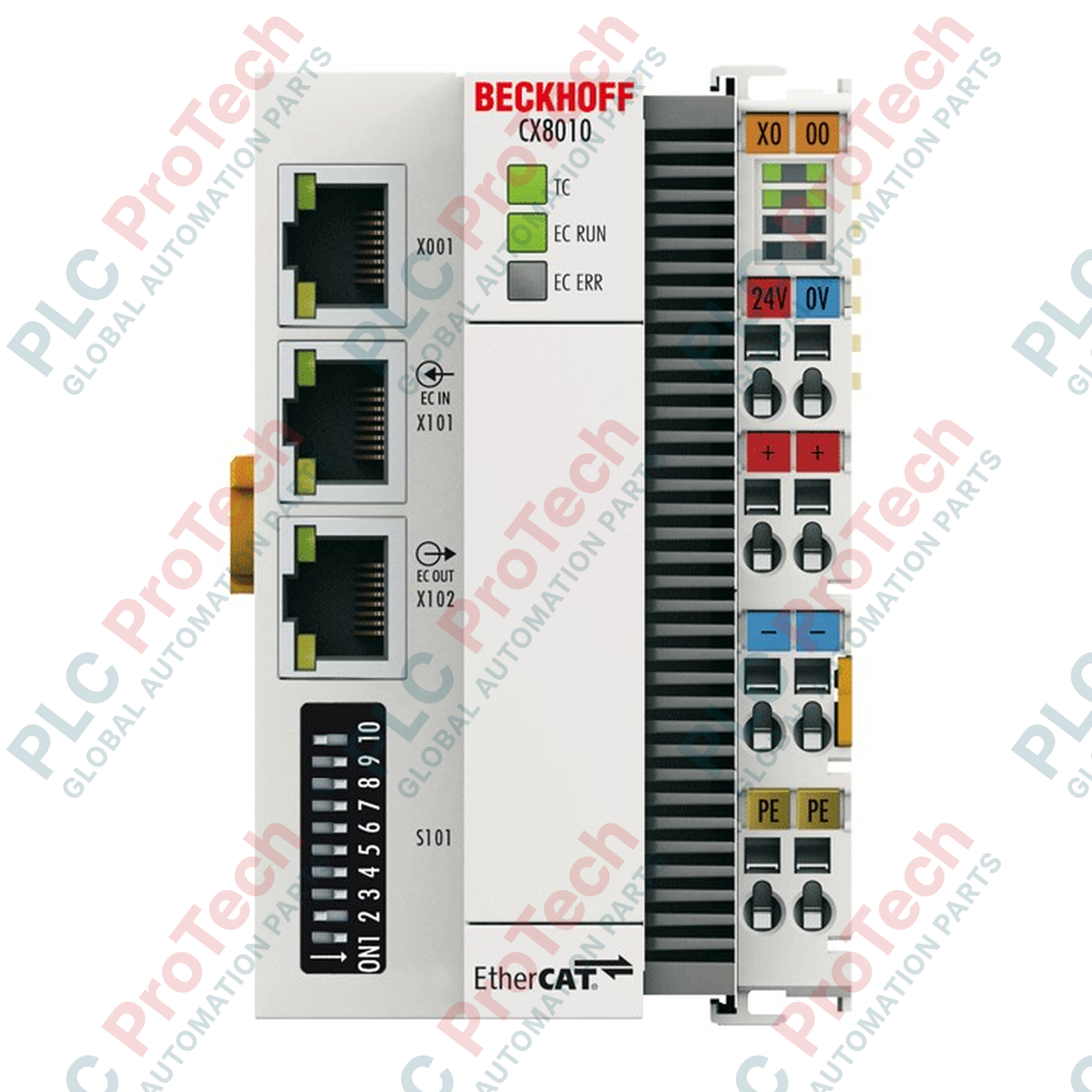

หน้าที่หลักของ Beckhoff CX8010 คือการกำกับงานประมวลผลแบบกระจายศูนย์ภายในโทโพโลยีระบบอัตโนมัติแบบเรียลไทม์ ชุดควบคุมขนาดกะทัดรัดสำหรับติดตั้งบนราง DIN นี้ผสานรวม โปรเซสเซอร์ ARM9 ความถี่ 400 MHz เข้ากับ อินเทอร์เฟซ EtherCAT slave เฉพาะทาง ช่วยให้ผสานรวมเป็นโหนดแบบกระจายศูนย์ประสิทธิภาพสูงภายใต้ EtherCAT master หลักได้อย่างราบรื่น ตัวควบคุมทำงานบนระบบปฏิบัติการ Windows Embedded CE 6 และใช้สภาพแวดล้อมซอฟต์แวร์ TwinCAT 2 PLC เพื่อประมวลผลลูปควบคุมแบบกำหนดแน่นอน ประมวลผลตรรกะภายในเครื่องพร้อมรักษาการสื่อสารแบบเป็นรอบผ่านอินเทอร์เฟซทางกายภาพในตัว การตรวจจับเทอร์มินัลอัตโนมัติในตัวรองรับสถาปัตยกรรม I/O แบบ E-bus หรือ K-bus ช่วยให้วิศวกรขยายการรับสัญญาณในพื้นที่ได้โดยไม่ต้องใช้อุปกรณ์อะแดปเตอร์ภายนอก
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| หมายเลขรุ่น | CX8010 |
| โปรเซสเซอร์ | ARM9, 400 MHz, 1 คอร์ |
| หน่วยความจำแฟลช | microSD ขนาด 512 MB (ขยายได้) |
| หน่วยความจำหลัก | RAM DDR2 ขนาด 64 MB (ไม่สามารถขยายได้) |
| หน่วยความจำถาวร | UPS 1 วินาที (เก็บรักษาข้อมูลถาวรขนาด 1 MB) |
| ระบบปฏิบัติการ | Windows Embedded CE 6 |
| ซอฟต์แวร์ควบคุม | รันไทม์ TwinCAT 2 PLC |
| อินเทอร์เฟซฟิลด์บัส | EtherCAT IN และ OUT (RJ45 2 ช่อง) |
| ความจุ I/O ในเครื่อง | ตรวจจับ E-bus หรือ K-bus โดยอัตโนมัติ (แหล่งจ่ายไฟสูงสุด 2 A) |
| การใช้พลังงานสูงสุด | 3 W |
| ขนาด (W x H x D) | 64 มม. x 100 มม. x 73 มม. |
| อุณหภูมิแวดล้อม | การทำงาน: 0 ถึง 55 องศาเซลเซียส | การจัดเก็บ: -25 ถึง 85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | ความชื้นสัมพัทธ์ 95% โดยไม่ควบแน่น |
| ระดับการป้องกัน | IP20 |
| เครื่องหมาย Ex | ATEX II 3 G Ex nA IIC T4 Gc / IECEx Ex nA IIC T4 Gc / cFMus Cl. I Div. 2 |
| น้ำหนักการจัดส่ง (คำนวณแล้ว) | 2.0 กก. |
| พอร์ต / อินเทอร์เฟซทางกายภาพ | การกำหนดทางเทคนิคและฟังก์ชัน |
|---|---|
| RJ45 1 ช่อง (Ethernet) | ลิงก์เครือข่าย 10/100 Mbit/s สำหรับการตั้งโปรแกรมระบบ การแสดงผล และการเชื่อมต่อกับโฮสต์ |
| RJ45 2 ช่อง (EtherCAT) | พอร์ต EtherCAT IN และ OUT โดยเฉพาะ ซึ่งกำหนดค่าให้ทำหน้าที่เป็นอินเทอร์เฟซ EtherCAT slave |
| USB Device 1 ช่อง | การเชื่อมต่อ USB สำหรับงานบริการเท่านั้น ซึ่งติดตั้งอยู่ด้านหลังแผงเปิดด้านหน้าอย่างแน่นหนา |
| หน้าสัมผัสบัส I/O แบบสไลด์ | อินเทอร์เฟซเชิงกลสำหรับจ่ายไฟและช่องสัญญาณข้อมูลไปยังขั้วต่อ E-bus หรือ K-bus ที่เชื่อมต่ออยู่ |
CX8010 ได้รับการออกแบบมาโดยเฉพาะให้เป็น EtherCAT slave หากการออกแบบระบบของคุณต้องการการทำงานเป็น master ของโปรโตคอลหรือการสื่อสารผ่านมาตรฐานอุตสาหกรรมอื่น ให้พิจารณา CX8090 (Ethernet/IP / Modbus TCP) หรือ CX8031 (PROFIBUS slave) เนื่องจากสถาปัตยกรรมฮาร์ดแวร์ที่ใช้ Windows CE 6 ทำให้ CX8010 ไม่รองรับโปรเจกต์รันไทม์ TwinCAT 3 ต้องใช้แพลตฟอร์มซอฟต์แวร์ TwinCAT 2 ที่มีอยู่สำหรับการคอมไพล์และดาวน์โหลดโปรแกรม
ตรวจสอบให้แน่ใจว่าความต้องการพลังงานรวมของขั้วต่อแบบสไลซ์ที่เชื่อมต่ออยู่ไม่เกินขีดจำกัดกระแสจ่าย 2 A ของหน้าสัมผัสจ่ายไฟ E-bus/K-bus ภายใน เมื่อออกแบบชุดขั้วต่อที่มีความหนาแน่นสูง ให้ใช้ขั้วต่อแหล่งจ่ายไฟเฉพาะทาง (เช่น EL9410) เพื่อจ่ายกระแสเพิ่มเติม UPS สำหรับข้อมูลถาวรระยะเวลา 1 วินาทีใช้ตัวเก็บประจุและอาศัยรอบการชาร์จภายใน หากเกิดการสูญเสียพลังงานติดต่อกันในช่วงเวลาสั้น ๆ ตัวเก็บประจุจะชาร์จกลับได้ไม่เพียงพอที่จะเขียนข้อมูลลงการ์ด microSD อย่างปลอดภัยจนเสร็จสมบูรณ์
เพื่อรักษาความสมบูรณ์ของสัญญาณบนสาย EtherCAT ให้ใช้สาย Cat5e SF/UTP แบบมีชีลด์และต่อลงกราวด์โดยตรงที่ช่องร้อยสายผ่านแผง ตรวจสอบให้แน่ใจว่าราง DIN มีเส้นทางต่อลงกราวด์โดยตรงที่มีความต้านทานต่ำ เมื่อเปิดเครื่องครั้งแรก CX8010 จะสแกนแบ็กเพลน Bus Terminal ทางกายภาพ ห้ามใช้ขั้วต่อ K-bus และ E-bus ปะปนกันภายในกลุ่มเชิงกลเดียวกัน เนื่องจากระบบจะเกิดข้อผิดพลาดระหว่างขั้นตอนตรวจจับอัตโนมัติ ตรวจสอบให้แน่ใจว่าฝาครอบป้องกันด้านหน้าปิดสนิทระหว่างการทำงาน เพื่อคงระดับการป้องกันสภาพแวดล้อม IP20 และป้องกันการปนเปื้อนในช่องแบตเตอรี่
คำเตือนสำคัญ
ตัดแยกแหล่งจ่ายไฟฟ้าทั้งหมดก่อนติดตั้ง ถอดประกอบ หรือเดินสายคอนโทรลเลอร์ การไม่ตัดการเชื่อมต่อระบบไฟฟ้าแรงดันสูงอาจทำให้แผงวงจรตรรกะของ CPU เสียหาย ขั้วต่อขัดข้อง หรือเกิดไฟฟ้าช็อต ตรวจสอบให้แน่ใจว่าได้ปฏิบัติตามมาตรฐานความปลอดภัยในพื้นที่ทั้งหมดก่อนจ่ายไฟให้อุปกรณ์
ติดตั้ง CX8010 ในแนวตั้งบนราง DIN มาตรฐานขนาด 35 มม. (EN 60715) โดยให้แถบปลดล็อกชี้ลงด้านล่าง
เลื่อนขั้วต่อ I/O ภายในเครื่อง (E-bus หรือ K-bus) เข้ากับจุดเชื่อมต่อด้านขวาจนกระทั่งตัวล็อกเชิงกลคลิกเข้าที่
เชื่อมต่อแหล่งจ่ายไฟเสริม 24V DC เข้ากับขั้วต่อบนโมดูลแหล่งจ่ายไฟในตัว
เชื่อมต่อสายเคเบิลเครือข่ายเข้ากับพอร์ต EtherCAT slave (IN/OUT) และดำเนินการเริ่มต้นระบบผ่าน TwinCAT System Manager
