BECKHOFF

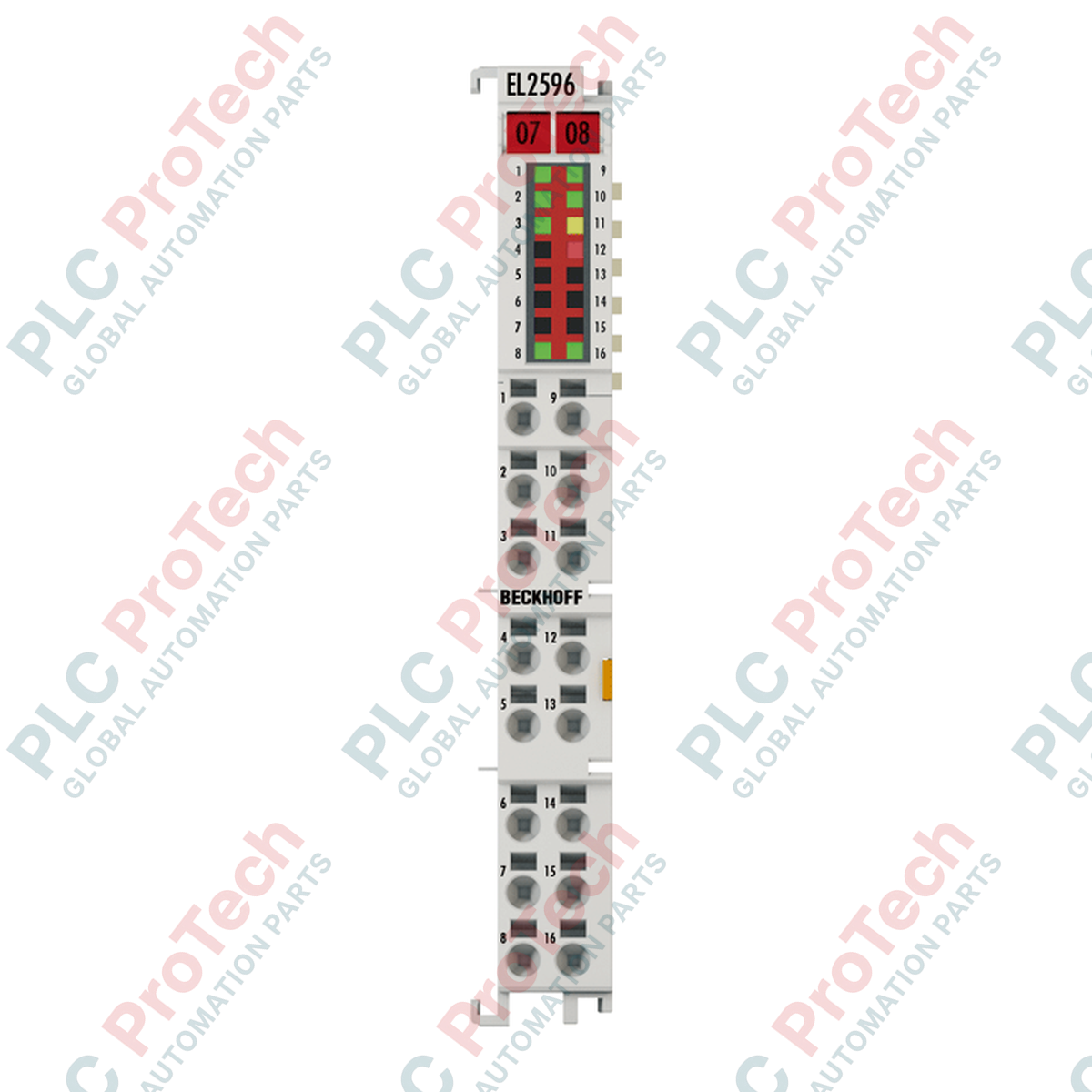

Beckhoff EL2596-0010 ขั้วต่อ EtherCAT โมดูลเอาต์พุต LED 1 ช่อง

SKU EL2596-0010

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: BECKHOFF

  • Product No.: EL2596-0010

  • Country of origin:เยอรมนี

  • Product Type: เทอร์มินัล EtherCAT

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Dimensions: 12 มม. x 100 มม. x 68 มม.

  • Shipping port: Xiamen

  • Warranty: 12 months

คำอธิบาย

ด้วยการควบคุมกระแสโดยตรงและการกำหนดเวลาพัลส์ที่แม่นยำสำหรับระบบวิชันอุตสาหกรรมความเร็วสูง Beckhoff EL2596-0010 จึงเป็น EtherCAT Terminal เฉพาะทางสูงที่ออกแบบมาสำหรับควบคุมการส่องสว่างด้วย LED โมดูลความหนาแน่นสูงนี้รองรับแรงดันไฟฟ้าสูงสุด 48 V DC และจ่ายกระแสได้สูงสุด 3 A ในโหมดพัลส์ ทำให้ซิงโครไนซ์กับกล้องอุตสาหกรรมได้โดยตรง ด้วยการใช้ Distributed Clocks เทอร์มินัลนี้จึงมีความแม่นยำในการทริกเกอร์และซิงโครไนซ์ต่ำกว่า 1 ไมโครวินาที เหมาะอย่างยิ่งสำหรับสายตรวจสอบที่เคลื่อนที่รวดเร็ว รองรับโหมดการทำงานหลายรูปแบบ ได้แก่ แรงดันคงที่ กระแสคงที่ และการมอดูเลตความกว้างพัลส์ (PWM) พร้อมอินพุตและเอาต์พุตทริกเกอร์ในตัว เพื่อให้การเชื่อมต่อระหว่างกล้องกับไฟส่องสว่างเป็นไปอย่างราบรื่นโดยไม่เกิดความหน่วงจากตัวควบคุมภายนอก

คุณสมบัติ

  • เอาต์พุต LED 1 ช่อง: ให้การควบคุมการส่องสว่างที่ยืดหยุ่นด้วยโหมดต่อเนื่องหรือโหมดพัลส์ความเข้มสูง
  • การซิงโครไนซ์ในตัว: Distributed Clocks ในตัวให้ความแม่นยำในการซิงโครไนซ์ต่ำกว่า 1 ไมโครวินาที
  • โหมดควบคุมที่ยืดหยุ่น: กำหนดค่าได้ผ่าน CoE (CoE - CAN over EtherCAT) เพื่อการทำงานแบบกระแสคงที่ แรงดันคงที่ หรือ PWM ความถี่สูง
  • การทริกเกอร์กล้องโดยตรง: มีอินพุตทริกเกอร์แบบแยกทางไฟฟ้า 1 ช่อง (จากกล้อง) และเอาต์พุตทริกเกอร์แบบแยกทางไฟฟ้า 1 ช่อง (ไปยังกล้อง) เพื่อกำจัดขั้นตอนหน่วงเวลาภายนอก
  • ตัวเครื่อง HD ขนาดกะทัดรัด: ตัวเครื่องโพลีคาร์บอเนตความหนาแน่นสูง กว้าง 12 มม. พร้อมไฟ LED แสดงสถานะสัญญาณในตัวสำหรับการวินิจฉัยสถานะช่องสัญญาณ
  • การวินิจฉัยแบบเรียลไทม์: มีพารามิเตอร์การตรวจสอบวินิจฉัยอย่างครอบคลุมผ่าน EtherCAT เพื่อตรวจสอบขีดจำกัดแรงดัน วงจรเปิด และความผิดปกติจากอุณหภูมิสูงเกินไป

การใช้งาน

  • ระบบแมชชีนวิชันอุตสาหกรรมความเร็วสูง
  • หน่วยตรวจสอบด้วยแสงอัตโนมัติ (AOI)
  • การสแกนเวเฟอร์ในการผลิตเซมิคอนดักเตอร์
  • การควบคุมไฟ LED แบบ RGB และแอโนดร่วม
  • สถานีตรวจสอบด้วยกล้องหลายมุมแบบซิงโครไนซ์

Technical Specifications

ข้อมูลจำเพาะทางเทคนิค พารามิเตอร์
ค่าข้อมูลจำเพาะ ผู้ผลิต
Beckhoff EL2596-0010
ประเภทเอาต์พุต เอาต์พุต LED 1 ช่อง
เทคโนโลยีการเชื่อมต่อ 2 สาย
ช่วงแรงดันอินพุต 48 V DC (-15% / +20%)
ช่วงแรงดันเอาต์พุต 0 ถึง (แรงดันอินพุต - 2 V)
กระแสเอาต์พุตสูงสุด (ต่อเนื่อง) 0 ถึง 1.2 A
กระแสเอาต์พุตสูงสุด (โหมดพัลส์) 0 ถึง 3 A (ขึ้นอยู่กับแรงดันเอาต์พุตและรอบการทำงาน)
Distributed Clocks (DC) มี, ความแม่นยำน้อยกว่า 1 ไมโครวินาที
เวลาในการสวิตช์ โดยทั่วไป TON: น้อยกว่า 1 us, TOFF: น้อยกว่า 1 us
ช่วงระยะเวลาพัลส์ 25 ไมโครวินาทีถึง 10 วินาที
เอาต์พุตทริกเกอร์ (ไปยังกล้อง) 1 ช่องแบบแยกทางไฟฟ้า สูงสุด 10 mA แบบพุช-พูล, 10 ถึง 24 V DC
อินพุตทริกเกอร์ (จากกล้อง) 1 ช่องแบบแยกทางไฟฟ้า โดยทั่วไป 3 mA, 4 ถึง 24 V DC
การใช้กระแสของ E-bus โดยทั่วไป 265 mA
พิกัดกระแสหน้าสัมผัสกำลัง สูงสุด 10 A
การแยกทางไฟฟ้า 500 V (E-bus / ศักย์ไฟฟ้าภาคสนาม)
ระดับการป้องกัน IP20
อุณหภูมิขณะทำงาน / จัดเก็บ 0 ถึง +55 องศาเซลเซียส / -25 ถึง +85 องศาเซลเซียส
วัสดุ โพลีคาร์บอเนต
ขนาด (W x H x D) 12 มม. x 100 มม. x 68 มม.
น้ำหนักสุทธิของอุปกรณ์ 55 g
น้ำหนักจัดส่ง (คำนวณ) 2.0 กก. (รวมบรรจุภัณฑ์ส่งออกที่ปลอดภัย)

ขั้วต่อสายไฟและการเชื่อมต่อ

ประเภทตัวนำ หน้าตัด (เมตริก) หน้าตัด (AWG)
สายแข็ง (s) 0.08 ถึง 1.5 มม² AWG 28 ถึง 16
สายตีเกลียว (st) 0.25 ถึง 1.5 มม² AWG 22 ถึง 16
สายอ่อนพร้อมปลอกย้ำ (f) 0.14 ถึง 0.75 มม² AWG 26 ถึง 19
ความยาวการปอกสาย 8 ถึง 9 มม.

ข้อมูลเชิงลึกทางวิศวกรรมจากการทดสอบจริง

รุ่นทางเลือกและความเข้ากันได้

EL2596-0010 ทำงานภายในเครือข่าย EtherCAT มาตรฐาน และต้องใช้ Beckhoff Coupler ที่เข้ากันได้ เช่น EK1100 หรือ EK1200 หรือ Embedded PC เมื่อต้องเปลี่ยนจากการ์ดเอาต์พุตแอนะล็อกเดิมหรือโมดูล PWM ที่ใช้หรี่แสง เช่น EL2502, EL2596-0010 ให้เวลาตอบสนองที่เหนือกว่าอย่างมากและมีสายทริกเกอร์กล้องแบบฮาร์ดแวร์โดยเฉพาะ จึงไม่จำเป็นต้องใช้เครื่องกำเนิดพัลส์ภายนอก ตรวจสอบให้แน่ใจว่า TwinCAT ของคุณเป็นเวอร์ชันล่าสุด (แนะนำ TwinCAT 3.1 หรือสูงกว่า) เพื่อใช้ประโยชน์จากไฟล์คำอธิบายอุปกรณ์ XML สำหรับการกำหนดค่า CoE ได้อย่างเต็มที่

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

แม้โมดูลจะจ่ายกระแสได้สูงสุด 3 A ในโหมดพัลส์ แต่วิศวกรต้องคำนวณโปรไฟล์ความร้อนและรอบการทำงานอย่างรอบคอบ การใช้รอบการทำงานเกินค่าสูงสุดที่อนุญาตขณะมีกระแสสูงอาจทำให้เกิดข้อผิดพลาดจากการปิดระบบเนื่องจากความร้อนสูงเกินไป เมื่อตั้งค่าเอาต์พุต LED ให้ตรวจสอบว่าแหล่งกำเนิดแสงต้องการกระแสคงที่หรือแรงดันคงที่ การเลือกโหมดไม่ถูกต้องในไดเรกทอรี CoE อาจทำให้ชุด LED ที่ไวต่อความเสียหายได้รับกระแสหรือแรงดันเกิน นอกจากนี้ เมื่อลากกระแสต่อเนื่องเต็มพิกัด 10 A ผ่านหน้าสัมผัสไฟฟ้า ให้ตรวจสอบว่ามีการระบายอากาศที่เหมาะสมภายในตู้

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เพื่อป้องกันสัญญาณรบกวน EMI ความถี่สูงไม่ให้รบกวนสัญญาณทริกเกอร์ของกล้อง ให้ใช้สายคู่บิดเกลียวมีชีลด์ (STP) สำหรับลูปอินพุตและเอาต์พุตทริกเกอร์เสมอ หากใช้งานที่ความถี่สูงสุด ให้จำกัดความยาวสายไปยังทริกเกอร์กล้องให้ต่ำกว่า 10 เมตร เมื่อต่อสายตัวนำแกนเดี่ยวหรือสายตีเกลียวเข้ากับขั้วต่อ High-Density แบบกดเสียบ ให้ใช้ไขควงปากแบนสำหรับขั้วต่อโดยเฉพาะกดกลไกสปริงลงอย่างนุ่มนวล วิธีนี้ช่วยป้องกันความเสียหายต่อชุดแคลมป์ภายใน

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตรวจสอบให้แน่ใจว่าตู้ควบคุมทั้งหมดและแหล่งจ่ายไฟภาคสนามทุกชุดที่จ่ายไฟให้กับเซกเมนต์ขั้วต่อ EtherCAT ถูกตัดพลังงานอย่างสมบูรณ์ก่อนติดตั้ง ถอด หรือเดินสาย EL2596-0010 การถอดเปลี่ยนโมดูลขณะมีไฟหรือการเดินสายอินพุต 48 V DC ขณะมีไฟ อาจทำให้เกิดอาร์กไฟฟ้าที่รุนแรง ความเสียหายของโมดูลที่ไม่สามารถซ่อมแซมได้ หรือฮาร์ดแวร์ขัดข้องทันที
1

ติดตั้งขั้วต่อบนราง DIN ขนาด 35 มม. ที่เป็นไปตามมาตรฐาน EN 60715 จัดแนวการเชื่อมต่อแบบร่องและเดือยที่เรียงติดกัน แล้วกดให้แน่นจนกลไกล็อกเข้าที่อย่างมั่นคง

2

เชื่อมต่อ E-bus โดยเลื่อนโมดูลในแนวนอนเข้าหาขั้วต่อ EtherCAT ที่อยู่ติดกันจนหน้าสัมผัสแตะกันสนิท

3

เชื่อมต่อแหล่งจ่ายไฟภาคสนาม 48 V DC เข้ากับอินพุตขั้วต่อ โดยระมัดระวังให้แรงดันไฟฟ้าอยู่ภายในค่าความคลาดเคลื่อนเล็กน้อยที่กำหนด (-15% / +20%)

4

เดินสายเอาต์พุต LED และสายทริกเกอร์กล้องโดยใช้ระยะปอกสายที่ถูกต้อง (8 ถึง 9 มม.) และการต่อปลายชีลด์อย่างเหมาะสม เพื่อป้องกันการคัปปลิงทางแม่เหล็กไฟฟ้า

FAQ

ความแตกต่างหลักระหว่างกระแสเอาต์พุตแบบพัลส์กับแบบต่อเนื่องสำหรับเทอร์มินัลนี้คืออะไร

ในโหมดต่อเนื่อง เทอร์มินัลจ่ายกระแสได้สูงสุด 1.2 A ส่วนในโหมดพัลส์ สามารถจ่ายได้สูงสุด 3 A อย่างไรก็ตาม โหมดพัลส์ขึ้นอยู่กับแรงดันเอาต์พุตและรอบการทำงานเป็นอย่างมาก เพื่อป้องกันความเสียหายจากความร้อนต่อโมดูล

คุณเลือกโหมดการทำงานแบบกระแสคงที่และแรงดันคงที่อย่างไร

โหมดต่างๆ ได้รับการกำหนดค่าโดยใช้โปรแกรมใน TwinCAT ผ่านไดเรกทอรีออนไลน์ CoE (CAN over EtherCAT) ตรวจสอบให้แน่ใจว่าตั้งค่าโหมดให้ตรงกับข้อมูลจำเพาะของ LED ก่อนเปิดใช้งานช่องสัญญาณ

EL2596-0010 จำเป็นต้องใช้ขั้วต่อไฟภายนอกหรือไม่

เทอร์มินัลนี้ใช้แหล่งจ่ายไฟภายนอก 48 V DC ที่ป้อนเข้าสู่จุดต่อของเทอร์มินัลโดยตรง เพื่อจ่ายไฟให้ช่อง LED ส่วนการเชื่อมต่อ E-bus ภายในมีหน้าที่จ่ายไฟให้เฉพาะวงจรลอจิกสำหรับการสื่อสารของโมดูลเท่านั้น

Distributed Clocks (DC) มีบทบาทอย่างไรในโมดูลเอาต์พุต LED นี้

Distributed Clocks จะซิงโครไนซ์เอาต์พุตทริกเกอร์และการสร้างพัลส์กับโหนดอื่นๆ ในเครือข่าย เช่น อินพุตกล้องหรือแกนการเคลื่อนที่ ด้วยความแม่นยำระดับต่ำกว่าหนึ่งไมโครวินาที ช่วยขจัดจิตเตอร์ในสายการตรวจสอบความเร็วสูง

View all FAQs →
