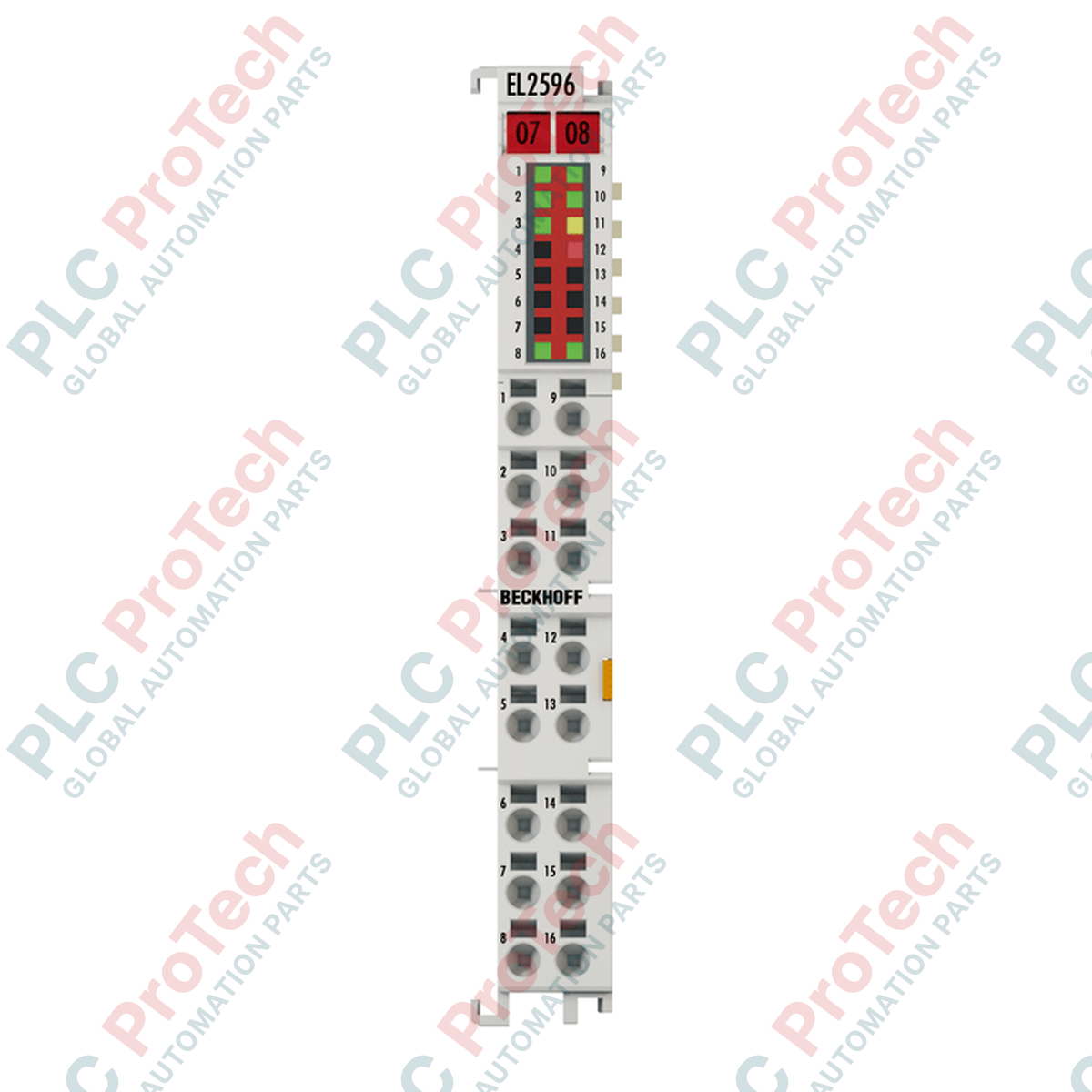

Beckhoff EL2596 ให้การควบคุมการขับเคลื่อนที่มีความแม่นยำสูงสำหรับระบบส่องสว่างแมชชีนวิชัน โดยประสานงานเอาต์พุต LED ที่สวิตช์ได้รวดเร็วพร้อมการซิงโครไนซ์ในระดับต่ำกว่าไมโครวินาที เทอร์มินัล EtherCAT เอาต์พุต LED 1 ช่องนี้ทำงานบนระบบ 24 V DC และมีพารามิเตอร์เอาต์พุตที่ปรับได้ในโหมดกระแสคงที่ แรงดันคงที่ และการมอดูเลตความกว้างพัลส์ (PWM) ด้วยการเชื่อมต่อทริกเกอร์ส่องสว่างโดยตรงกับระบบนาฬิกาแบบกระจายของ EtherCAT อุปกรณ์นี้จึงช่วยให้การประสานงานระหว่างการเปิดรับแสงของกล้องอุตสาหกรรมกับแฟลชสโตรบมีความละเอียดระดับไมครอน ทำให้การบันทึกภาพมีความสม่ำเสมอสูงสุดบนสายการผลิตอัตโนมัติความเร็วสูง
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff |
| หมายเลขรุ่น | EL2596 |
| ประเภทโมดูล | เทอร์มินัล EtherCAT (เอาต์พุต LED 1 ช่อง) |
| แรงดันอินพุต | 24 V DC (-15% / +20%) |
| ประเภทโหลด | LED (โอห์มมิก) |
| กระแสเอาต์พุต (โหมดพัลส์) | 0 ถึง 3 A (ขึ้นอยู่กับรอบการทำงาน) |
| กระแสเอาต์พุต (โหมดต่อเนื่อง) | 0 ถึง 1.2 A |
| นาฬิกาแบบกระจาย (DC) | ใช่ (ความแม่นยำ < 1 ไมโครวินาที) |
| เวลาในการสวิตช์ (TON / TOFF) | โดยทั่วไป < 1 ไมโครวินาที |
| การใช้กระแสไฟฟ้าของ E-bus | โดยทั่วไป 240 mA |
| การแยกทางไฟฟ้า | 500 V (E-bus / ศักย์ไฟฟ้าภาคสนาม) |
| อินพุตทริกเกอร์ | 1 ช่องแบบแยกทางไฟฟ้า, โดยทั่วไป 3 mA, 4 ถึง 24 V DC |
| เอาต์พุตทริกเกอร์ | 1 ช่องแบบแยกทางไฟฟ้า, สูงสุด 10 mA แบบพุชพูล, 10 ถึง 24 V DC |
| รูปทรงตัวเครื่อง | รูปทรงตัวเครื่องแบบความหนาแน่นสูง (HD) พร้อม LED แสดงสัญญาณ |
| อุณหภูมิในการทำงาน | อุณหภูมิในการทำงาน 0 ถึง +55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ขนาด (กว้าง x สูง x ลึก) | 12 มม. x 100 มม. x 68 มม. |
| น้ำหนักสุทธิ | 55 g |
| น้ำหนักขนส่ง (คำนวณ) | 0.15 กก. |
EL2596 ทำงานร่วมกับสภาพแวดล้อมการพัฒนามาตรฐาน Beckhoff TwinCAT 2 และ TwinCAT 3 ได้อย่างราบรื่น ตรวจสอบให้แน่ใจว่าคำอธิบายอุปกรณ์ EtherCAT XML (ESI) ของ TwinCAT ได้รับการอัปเดตเป็นรุ่นล่าสุด เพื่อเข้าถึงพารามิเตอร์ CoE (CANopen over EtherCAT) ขั้นสูงทั้งหมด โดยเข้ากันได้ย้อนหลังกับคัปเปลอร์ EtherCAT มาตรฐาน เช่น EK1100
เมื่อตั้งค่าเทอร์มินัลสำหรับการทำงานแบบพัลส์สูงสุด 3 A ให้จัดการการตั้งค่า Duty Cycle ภายในลอจิกควบคุมอย่างระมัดระวัง การทำงานที่ Duty Cycle สูงภายใต้โหลดกระแสสูงสุดอาจทำให้เกิดความร้อนสะสม ขอแนะนำอย่างยิ่งให้ติดตั้งโมดูลในแนวตั้ง โดยเว้นระยะด้านบนและด้านล่างเทอร์มินัลบล็อกให้เพียงพอเพื่อรักษาการไหลเวียนอากาศแบบพาสซีฟ
สำหรับการกำหนดเวลาสโตรบระดับต่ำกว่าหนึ่งไมโครวินาที ตรวจสอบให้แน่ใจว่าสายเคเบิลที่จ่ายไฟให้ทั้งชุด LED และสายทริกเกอร์กล้องมีชีลด์อย่างเหมาะสม เดินสายสัญญาณแรงดันต่ำให้ห่างจากสายไฟ AC หรือสายเคเบิลขับมอเตอร์ความถี่สูง เพื่อกำจัดการคัปปลิงของสัญญาณรบกวน EMI ที่อาจเข้าสู่สายเอาต์พุตทริกเกอร์ความเร็วสูง
ตัดแยกแหล่งจ่ายไฟฟ้าทั้งหมดออกจากระบบ EtherCAT และบัสจ่ายไฟภาคสนามก่อนติดตั้งหรือถอดเทอร์มินัล EL2596 หากไม่ทำให้ชุดอุปกรณ์ปราศจากพลังงานโดยสมบูรณ์ อาจทำให้ระบบออปติคัลเสียหายหรือเกิดข้อผิดพลาดในการสื่อสารผ่านแบ็กเพลนบน E-bus
จัดแนวเทอร์มินัลให้ตรงกับราง DIN ขนาด 35 มม. (เป็นไปตาม EN 60715) แล้วเลื่อนเข้ารางให้แน่นจนกลไกล็อกเข้าที่พร้อมเสียงคลิก
ตรวจสอบให้แนวต่อแบบลิ้นและร่องด้านข้างจัดแนวและเข้าล็อกกับเทอร์มินัล EtherCAT ที่อยู่ติดกันอย่างถูกต้อง เพื่อให้การเชื่อมต่อหน้าสัมผัส E-bus มีความสมบูรณ์
ลอกฉนวนสายไฟของเทอร์มินัลให้ยาว 8–9 มม. ใส่ไขควงมาตรฐานเข้าในช่องปลดแคลมป์เพื่อกดสปริงเคจ ใส่ตัวนำแบบแกนเดี่ยวหรือตัวนำที่ติดปลอกเฟอร์รูล แล้วปล่อยแคลมป์เพื่อยึดหน้าสัมผัส
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: EL2596
Country of origin:เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 12 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months
