Manufacturer: BECKHOFF
Product No.: EL5021-0090
Country of origin:เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 12 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months

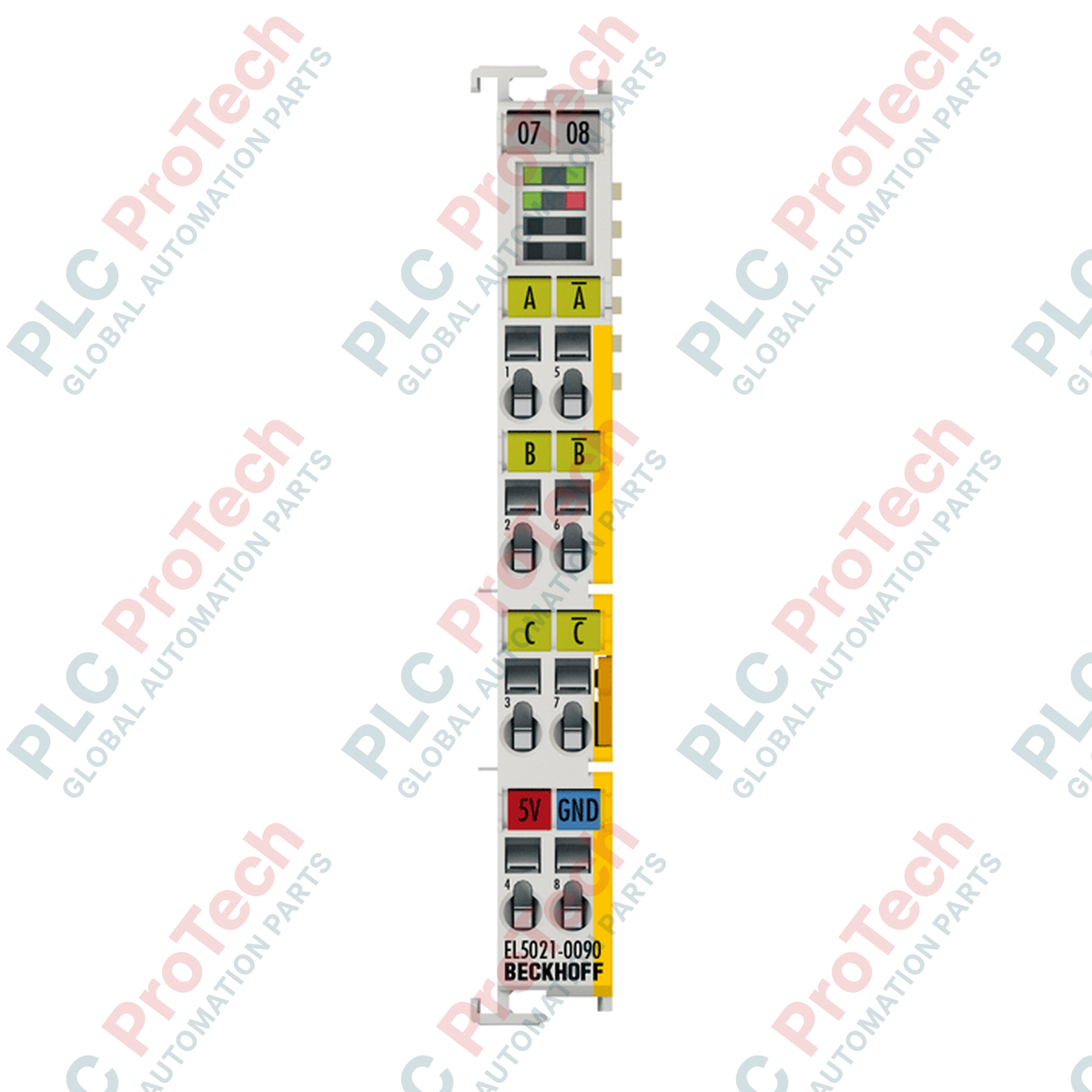

สำหรับประมวลผลสัญญาณดิฟเฟอเรนเชียล 1 VPP ที่แม่นยำเพื่อการป้อนกลับการเคลื่อนไหวประสิทธิภาพสูง เทอร์มินัล EtherCAT Beckhoff EL5021-0090 มาพร้อมเทคโนโลยี TwinSAFE SC (Single Channel) ในตัว เพื่อรองรับการส่งข้อมูลที่เกี่ยวข้องกับความปลอดภัยในสภาพแวดล้อมการควบคุมมาตรฐาน เทอร์มินัลนี้เชื่อมต่อกับเอ็นโคเดอร์ SinCos ความละเอียดสูงได้อย่างราบรื่น โดยใช้ระบบสแกนภายในที่ความถี่ 70 MHz เพื่อประมวลผลความถี่อินพุตสูงสุด 250 kHz ด้วยความละเอียดสูงสุด 13 บิตต่อคาบ ระบบตรวจจับข้อผิดพลาดในตัวจะแจ้งความผิดปกติของสัญญาณ การขัดข้องของแอมพลิจูด และขอบเขตความถี่ ช่วยให้ตรวจสอบการวินิจฉัยแบบเรียลไทม์ได้โดยตรงภายในสถาปัตยกรรม TwinCAT
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| หมายเลขรุ่น / หมายเลขสินค้า | EL5021-0090 |
| เทคโนโลยี | อินเทอร์เฟซเอ็นโคเดอร์ SinCos สำหรับสัญญาณดิฟเฟอเรนเชียล 1 VPP |
| จำนวนช่องสัญญาณ | 1 |
| อินพุตอินเทอร์เฟซเอ็นโคเดอร์ | 1 x A, B, C: อินพุตแบบดิฟเฟอเรนเชียล 1 VPP: A, A (กลับเฟส), B, B (กลับเฟส), C, C (กลับเฟส) |
| แรงดันไฟฟ้าขณะทำงานของเอ็นโคเดอร์ | 5 V DC / สูงสุด 0.5 A (มาจากขั้วต่อไฟ 24 V DC) |
| ช่วงตัวนับ | สูงสุด 24 บิต (ปรับได้) |
| ความถี่อินพุต | 250 kHz (การสแกนสัญญาณอินพุตภายในที่ 70 MHz) |
| แรงดันไฟฟ้าระบบพิกัด | 24 V DC (-15% / +20%) |
| ความละเอียด | สูงสุด 13 บิต, 8,192 ขั้นต่อคาบ |
| การใช้กระแสไฟฟ้าปัจจุบัน (E-Bus) | โดยทั่วไป 120 mA |
| การใช้กระแสไฟฟ้าปัจจุบัน (ขั้วต่อไฟ) | โดยทั่วไป 50 mA + โหลดเอ็นโค้ดเดอร์ |
| Distributed Clocks (DC) | ใช่ รองรับ |
| การแยกทางไฟฟ้า | 500 V (E-bus / ศักย์สนาม) |
| อุณหภูมิขณะใช้งาน | 0 ถึง +55 องศาเซลเซียส |
| อุณหภูมิขณะจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ความทนทานต่อแรงสั่นสะเทือน/แรงกระแทก | เป็นไปตาม EN 60068-2-6 / EN 60068-2-27 |
| ภูมิคุ้มกัน/การแพร่สัญญาณรบกวนทาง EMC | เป็นไปตาม EN 61000-6-2 / EN 61000-6-4 |
| การรับรองและเครื่องหมาย | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
| ขนาด (กว้าง x สูง x ลึก) | 12 มม. x 100 มม. x 68 มม. |
| พื้นที่หน้าตัดการเชื่อมต่อ (AWG) | สายแกนเดี่ยว/สายฝอย: AWG 28...14; ปลอกปลายสาย: AWG 26...16 |
| น้ำหนักสุทธิ | ประมาณ 55 กรัม |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. (พร้อมบรรจุภัณฑ์ป้องกันสำหรับการส่งออก) |
| ประเทศต้นกำเนิด | เยอรมนี |
| จุดต่อ | ชื่อสัญญาณ | ฟังก์ชัน / คำอธิบาย |
|---|---|---|
| 1 | A + | อินพุตดิฟเฟอเรนเชียลขั้วบวก ช่อง A (1 VPP) |
| 2 | B + | อินพุตดิฟเฟอเรนเชียลขั้วบวก ช่อง B (1 VPP) |
| 3 | C + | อินพุตดิฟเฟอเรนเชียลขั้วบวก ช่อง C / พัลส์ศูนย์ (1 VPP) |
| 4 | เอาต์พุต +5 V | เอาต์พุตแหล่งจ่ายไฟเอ็นโค้ดเดอร์ (+5 V DC, สูงสุด 0.5 A) |
| 5 | A - | อินพุตดิฟเฟอเรนเชียลขั้วลบ ช่อง A (1 VPP) |
| 6 | B - | อินพุตดิฟเฟอเรนเชียลขั้วลบ ช่อง B (1 VPP) |
| 7 | C - | อินพุตดิฟเฟอเรนเชียลขั้วลบ ช่อง C / พัลส์ศูนย์ (1 VPP) |
| 8 | เอาต์พุต 0 V | กราวด์แหล่งจ่ายไฟเอ็นโค้ดเดอร์ (0 V DC) |
EL5021-0090 ทำหน้าที่เป็นทางเลือกที่เพิ่มความปลอดภัยแทน EL5021-0000 รุ่นมาตรฐาน แม้ทั้งสองรุ่นจะมีขนาดทางกายภาพและการกำหนดสายสัญญาณเหมือนกัน แต่รุ่น -0090 มีตรรกะ TwinSAFE SC การติดตั้ง EL5021-0090 เข้ากับระบบเดิมจำเป็นต้องแมปอ็อบเจ็กต์ข้อมูลกระบวนการเพื่อความปลอดภัย (PDO) ภายใน TwinCAT 3 (โดยใช้โปรโตคอลตัวช่วย TwinSAFE SC) หากเปลี่ยนทดแทนโดยตรงในระบบที่ไม่ได้ประกาศพารามิเตอร์ TwinSAFE SC มาตรฐานไว้ในโครงการ PLC จะไม่สามารถเริ่มต้นสถานะ EtherCAT ต่อจาก Pre-OP ได้ เนื่องจากคำอธิบายอุปกรณ์ XML ไม่ตรงกัน
การจัดสรรกระแส E-Bus: EL5021-0090 ใช้กระแส E-bus สูงถึง 120 mA เมื่อติดตั้งอินเทอร์เฟซเอ็นโค้ดเดอร์ความเร็วสูงหลายตัวรวมกันบนคัปเปลอร์ EK1100 เดียว ต้องคำนวณกระแส E-bus รวม หากโหลดสะสมเกิน 2 A ต้องเพิ่มเทอร์มินัลจ่ายไฟสำรอง (เช่น EL9410) ทันทีก่อนโมดูลเอ็นโค้ดเดอร์ เพื่อป้องกันแรงดันตกบน E-bus และข้อผิดพลาดที่ทำให้บัสหยุดทำงานตามมา
การลดทอนสัญญาณ: สัญญาณดิฟเฟอเรนเชียล 1 VPP ไวต่อสัญญาณรบกวนอย่างมากเมื่อเดินสายเป็นระยะทางไกล การทำงานที่ความถี่สูง (>150 kHz) ต้องใช้สายคู่บิดเกลียวแบบความจุต่ำและมีชีลด์สองชั้น ควรรักษาระยะห่างระหว่างเอ็นโคเดอร์กับขั้วต่อให้ต่ำกว่า 20 เมตร เนื่องจากสายที่ยาวกว่านั้นมีความเสี่ยงทำให้เกิดการวินิจฉัย "ข้อผิดพลาดด้านแอมพลิจูด" ในคำสถานะของ TwinCAT
เพื่อหลีกเลี่ยงข้อผิดพลาดในการเริ่มเดินระบบที่เกิดจากสัญญาณรบกวน ให้ตรวจสอบว่าชีลด์สายเอ็นโคเดอร์ต่อเข้ากับบัสกราวด์โดยตรงก่อนเข้าสู่บล็อกขั้วต่อ หลีกเลี่ยงการเดินสายเอ็นโคเดอร์ 1 VPP ขนานกับสายไฟมอเตอร์กำลังสูงภายในรางเดินสายไฟ เมื่อเริ่มเดินระบบใน TwinCAT ให้เปิดใช้งาน PDO วินิจฉัยเพื่อตรวจสอบแฟล็ก ข้อผิดพลาดด้านแอมพลิจูด และ ข้อผิดพลาดด้านความถี่ ซึ่งช่วยให้ช่างเทคนิคหน้างานวินิจฉัยการเยื้องแนวทางกลของเอ็นโคเดอร์หรือการเข้าหัวสายที่ไม่ดีได้ก่อนนำแกนไปใช้งาน
คำเตือนสำคัญ
ตัดแหล่งจ่ายไฟจากหน้าสัมผัสไฟ 24 V DC ทั้งหมดและแหล่งจ่าย E-bus หลักก่อนติดตั้ง ถอด หรือเดินสายขั้วต่อ การเสียบหรือถอด EL5021-0090 ขณะมีโหลดอาจทำให้ชิปทรานซีฟเวอร์ E-bus ภายในเสียหาย และทำให้สถานะการตรวจสอบความปลอดภัย TwinSAFE SC ในกลุ่มความปลอดภัยเสียหาย
