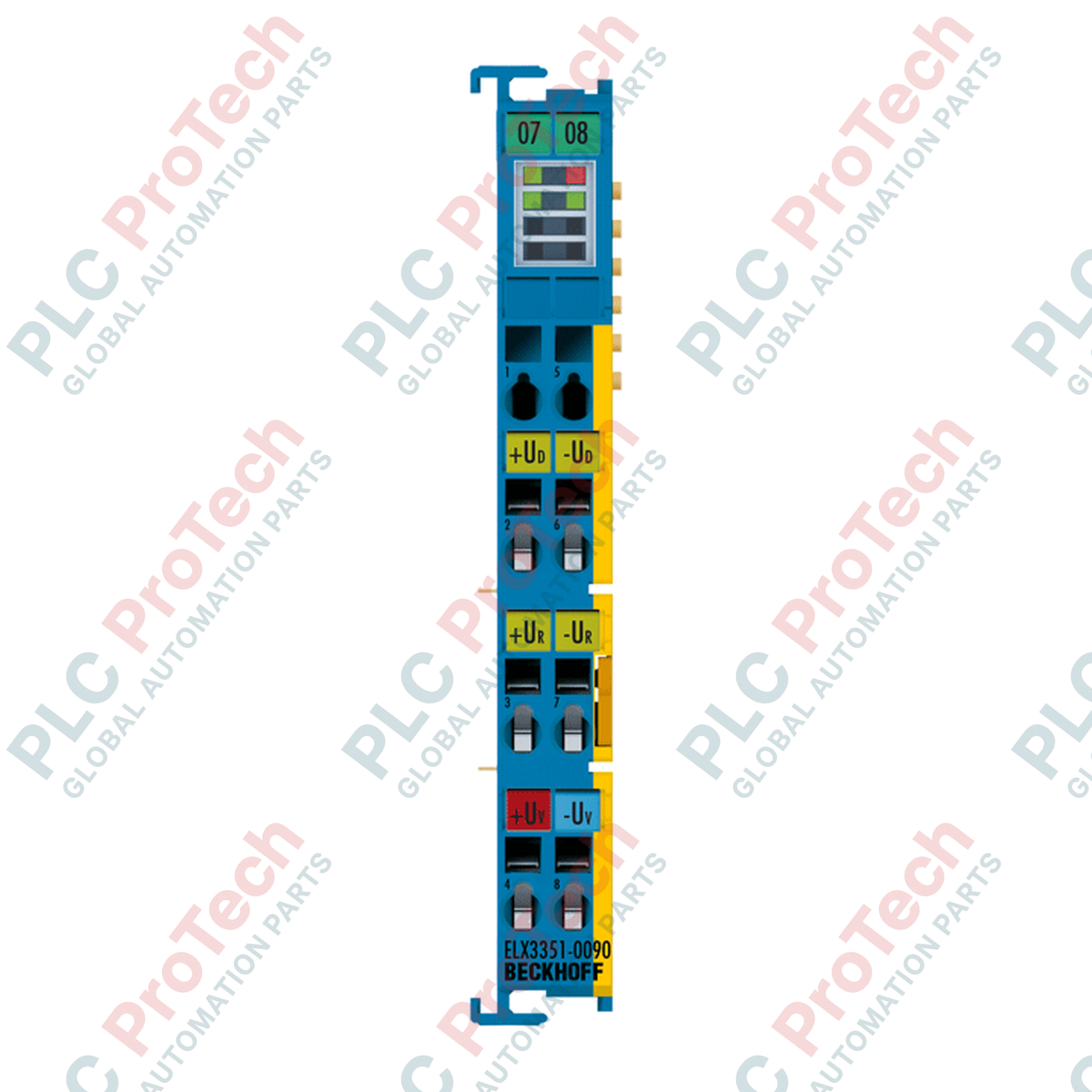

เทอร์มินัล EtherCAT รุ่น BECKHOFF ELX3351-0090

SKU ELX3351-0090

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: ELX3351-0090
Origin เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 0.06 kg
Dimensions: 1.2 x 10 x 6.8 cm
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

BECKHOFF ELX3351-0090 คือเทอร์มินัล EtherCAT ที่มีอินพุตแอนะล็อก 1 ช่อง ออกแบบมาสำหรับการวัดเซนเซอร์บริดจ์และสเตรนเกจแบบฟูลบริดจ์ เทอร์มินัลความแม่นยำสูงนี้ได้รับการออกแบบพร้อมการป้องกันความปลอดภัยภายใน Ex i และความสามารถ TwinSAFE SC ในตัว ช่วยให้สามารถเชื่อมต่อเซนเซอร์สเตรนเกจโดยตรงในพื้นที่อันตรายได้สูงสุดถึงโซน 0/20 อุปกรณ์นี้แปลงสัญญาณบริดจ์แอนะล็อกด้วยความละเอียดสูง 24 บิตเป็นค่าดิจิทัล และส่งค่าดังกล่าวผ่านเครือข่าย EtherCAT ไปยังระบบควบคุม

ติดตั้งในตัวเรือนเทอร์มินัลขนาดกะทัดรัดพร้อมไฟ LED แสดงสัญญาณที่ชัดเจน ELX3351-0090 สามารถผสานรวมเข้ากับสถานี I/O EtherCAT ได้ โดยรองรับคุณสมบัติขั้นสูง เช่น การปรับเทียบตัวเองอัตโนมัติ ตัวกรองดิจิทัลที่กำหนดค่าได้ และฟังก์ชันหยุดค่าชั่วคราวแบบไดนามิก เพื่อรักษาความแม่นยำในการวัดระดับสูงในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง

คุณสมบัติ

เทอร์มินัลอินพุตแอนะล็อก 1 ช่องสำหรับเซนเซอร์บริดจ์ตัวต้านทานและสเตรนเกจแบบฟูลบริดจ์
การออกแบบเพื่อความปลอดภัยภายใน Ex i สำหรับติดตั้งในพื้นที่อันตราย
เทคโนโลยี TwinSAFE SC ในตัวสำหรับการใช้งานที่เกี่ยวข้องกับความปลอดภัย
การแปลงสัญญาณแอนะล็อกเป็นดิจิทัลความละเอียดสูง 24 บิต พร้อมการแสดงผลแบบ 32 บิต
ตัวกรอง 50 Hz ที่กำหนดค่าได้ และตัวกรองความถี่ต่ำที่มีความถี่ขีดจำกัดโดยทั่วไป 3.6 kHz
รองรับค่าความไวพิกัดทั้งหมด โดยมีความละเอียดของพารามิเตอร์ 0.01 ไมโครโวลต์/โวลต์
ฟังก์ชันปรับเทียบตัวเองเพื่อเพิ่มเสถียรภาพและความแม่นยำในการวัด
ตัวเรือนเทอร์มินัลโพลีคาร์บอเนตขนาดกะทัดรัด พร้อมไฟ LED แสดงการวินิจฉัยและสัญญาณ

การใช้งาน

ระบบชั่งน้ำหนักและเครื่องชั่งแบบแท่นในอุตสาหกรรมกระบวนการที่มีอันตราย
การวัดแรงและความเครียดในเครื่องจักรอุตสาหกรรมที่ตั้งอยู่ในบรรยากาศที่อาจเกิดการระเบิด
การตรวจสอบโหลดเซลล์ความแม่นยำสูงที่ต้องการการป้องกันความปลอดภัยภายใน
งานชั่งน้ำหนักและตรวจวัดแรงที่เกี่ยวข้องกับความปลอดภัย โดยใช้การผสานรวม TwinSAFE SC

ข้อมูลจำเพาะทางเทคนิค

ทั่วไป

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	BECKHOFF
รุ่นที่แน่นอน	ELX3351-0090
ประเภทผลิตภัณฑ์	เทอร์มินัล EtherCAT
เทคโนโลยี	บริดจ์ตัวต้านทาน, สเตรนเกจ
จำนวนอินพุต	1 (สำหรับบริดจ์ตัวต้านทาน 1 ตัวในเทคโนโลยีฟูลบริดจ์)
ประเทศต้นกำเนิด	เยอรมนี

ไฟฟ้าและการวัด

พารามิเตอร์	ข้อมูลจำเพาะ
Bridge Input Resistance	300 โอห์ม ถึง 1.5 กิโลโอห์ม
ความต้านทานอินพุตบริดจ์	สูงสุด -18 ถึง +18 mV
ช่วงการวัด UD	สูงสุด -12 ถึง +12 V
ช่วงการวัด UREF	> 25 กิโลโอห์ม (UR, ดิฟเฟอเรนเชียล), > 1 เมกโอห์ม (UD, ดิฟเฟอเรนเชียล)
ความต้านทานภายใน	โดยทั่วไป 1.6 มิลลิวินาที
เวลาการแปลง	ความละเอียด 24 บิต, การแสดงผล 32 บิต
ข้อผิดพลาดในการวัด	< บวก/ลบ 0.5 เปอร์เซ็นต์ (เทียบกับค่าขนาดเต็มสเกล พร้อมการปรับเทียบด้วยตนเอง)
แหล่งจ่ายไฟ UV	สูงสุด 12 V DC จากหน้าสัมผัสไฟฟ้า (ขึ้นอยู่กับเซนเซอร์)
แรงดันไฟเลี้ยงอุปกรณ์อิเล็กทรอนิกส์	24 V DC ผ่านหน้าสัมผัสไฟฟ้า (โดยใช้แหล่งจ่ายไฟ ELX9560)
การใช้กระแสไฟฟ้าของหน้าสัมผัสไฟฟ้า	ขึ้นอยู่กับเซนเซอร์ ขั้นต่ำ 20 mA
การใช้กระแสไฟฟ้า E-bus	โดยทั่วไป 85 mA

ข้อมูลด้านกลไกและสภาพแวดล้อม

พารามิเตอร์	ข้อมูลจำเพาะ
รูปแบบการออกแบบ	ตัวเรือนเทอร์มินัลขนาดกะทัดรัดพร้อมไฟ LED แสดงสัญญาณ
วัสดุ	โพลีคาร์บอเนต
ขนาด (กว้าง x สูง x ลึก)	12 มม. x 100 มม. x 68 มม.
น้ำหนักสุทธิ	ประมาณ 60 กรัม
ตำแหน่งติดตั้ง	ดูเอกสารประกอบ
การติดตั้ง	บนราง DIN ขนาด 35 มม. ตาม EN 60715 พร้อมตัวล็อก
ช่วงอุณหภูมิใช้งาน	-25 ถึง +60 °C
ช่วงอุณหภูมิการจัดเก็บ	-40 ถึง +85 °C
ความชื้นสัมพัทธ์	95 เปอร์เซ็นต์ ไม่มีการควบแน่น
ระดับการป้องกัน	IP20

เทคโนโลยีการเชื่อมต่อ

พารามิเตอร์	ข้อมูลจำเพาะ
พื้นที่หน้าตัดการเชื่อมต่อแบบแกนเดี่ยว	0.08 ถึง 2.5 มม.² (AWG 28 ถึง 14)
พื้นที่หน้าตัดการเชื่อมต่อแบบตีเกลียว	0.08 ถึง 2.5 มม.² (AWG 28 ถึง 14)
พื้นที่หน้าตัดการเชื่อมต่อพร้อมปลอกเฟอร์รูล	0.14 ถึง 1.5 มม.² (AWG 26 ถึง 16)
ความยาวการปอกสาย	8 ถึง 9 มม.
หน้าสัมผัสไฟฟ้า	หน้าสัมผัสใบมีด/สปริง 2 จุด

แนวทางการติดตั้ง

ตรวจสอบให้แน่ใจว่าระบบปิดเครื่องและไม่มีไฟฟ้าอยู่โดยสมบูรณ์ก่อนเริ่มงานติดตั้งหรือถอดออก
ตรวจสอบว่าตำแหน่งติดตั้งที่เลือกมีอุณหภูมิใช้งานและสภาพแวดล้อมตรงตามข้อกำหนด
ติดตั้งเทอร์มินัลบนราง DIN มาตรฐานขนาด 35 มม. ตาม EN 60715 โดยตรวจสอบให้กลไกล็อกเข้าที่อย่างแน่นหนา
เชื่อมต่อขั้วจ่ายไฟและสายไฟภาคสนามที่จำเป็น โดยปฏิบัติตามกฎการแยกส่วนกั้น Ex i และข้อกำหนดด้านชีลด์อย่างเคร่งครัด
เสียบตัวนำแบบแกนเดี่ยว แบบตีเกลียว หรือแบบเข้าปลอกเฟอร์รูลเข้ากับจุดเชื่อมต่อแบบสปริง โดยใช้ไขควงที่เหมาะสม
ตรวจสอบการเดินสายและศักย์ไฟฟ้าอย่างครบถ้วนก่อนจ่ายไฟกลับเข้าสู่เซกเมนต์ EtherCAT

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF ELX3351-0090?

The BECKHOFF ELX3351-0090 is a 1-channel analog input EtherCAT terminal designed for measuring bridge and full-bridge strain gauge sensors with intrinsic safety Ex i protection.

Does the BECKHOFF ELX3351-0090 support safety-related applications?

Yes, the BECKHOFF ELX3351-0090 features integrated TwinSAFE SC technology, allowing it to be used in safety-related control loops.

What sensor types are compatible with this terminal?

The BECKHOFF ELX3351-0090 supports resistor bridge and full-bridge strain gauge sensors with bridge input resistances between 300 ohms and 1.5 kohms.

What power supply is required for the electronics of the ELX3351-0090?

The BECKHOFF ELX3351-0090 requires a 24 V DC electronics supply voltage fed via power contacts, typically utilizing an ELX9560 power supply unit.

What is the physical resolution of the analog input channel?

The BECKHOFF ELX3351-0090 provides a high conversion resolution of 24 bits with 32-bit digital data presentation.
