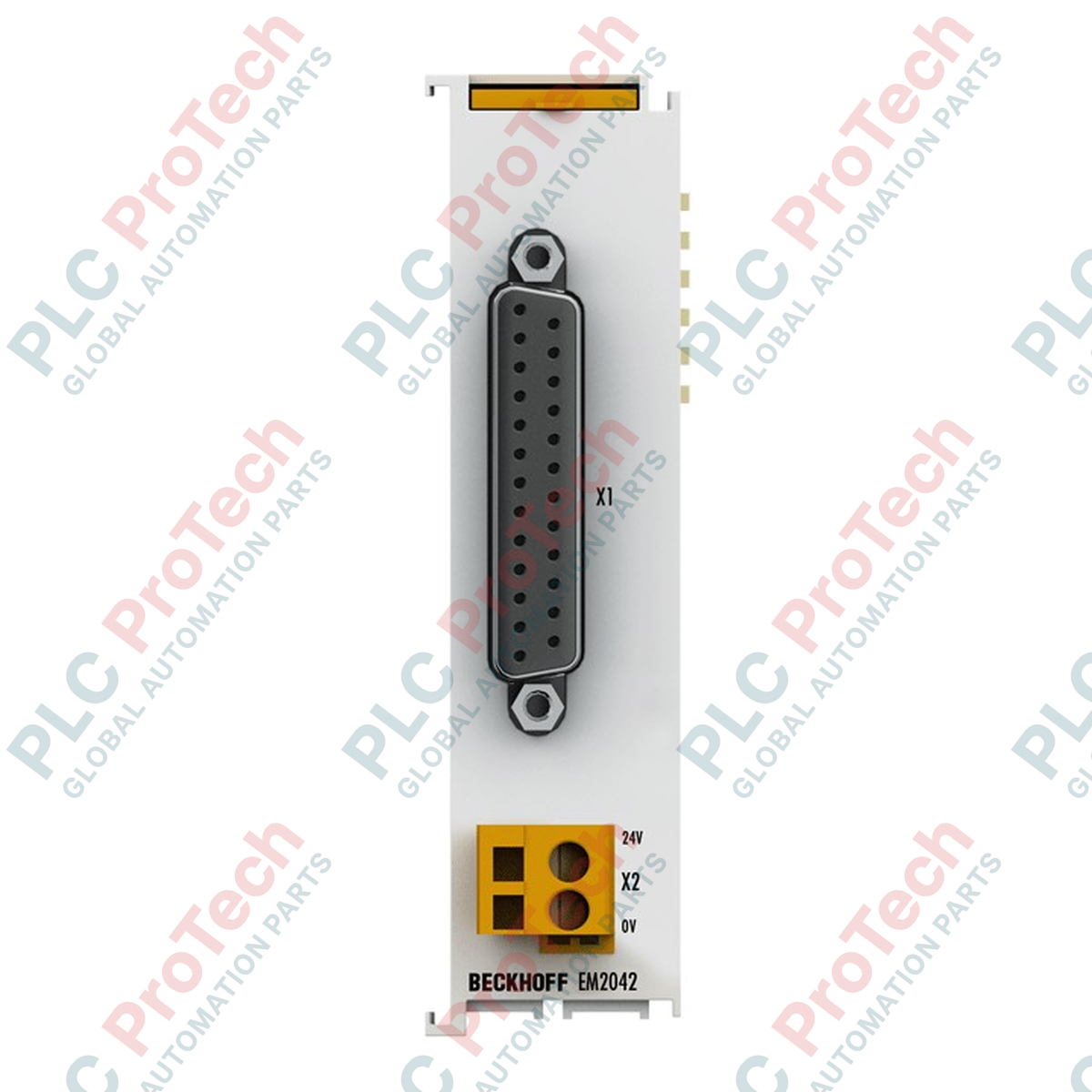

BECKHOFF EM2042 เทอร์มินัลเอาต์พุตดิจิทัล EtherCAT

ภาพรวมผลิตภัณฑ์

EM2042 (EM2042) เป็นเทอร์มินัลเอาต์พุตดิจิทัล 16 ช่องความหนาแน่นสูง ซึ่งออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อม EtherCAT ที่ให้ความสำคัญอย่างยิ่งกับการประหยัดพื้นที่และประสิทธิภาพการเดินสาย ด้วยการใช้อินเทอร์เฟซ D-sub ความหนาแน่นสูง โมดูลนี้จึงเหมาะอย่างยิ่งสำหรับควบคุมเทอร์มินัลวาล์วแบบคอนเน็กเตอร์หลายพิน ช่วยลดความจำเป็นในการเดินสายแบบจุดต่อจุดที่ซับซ้อนสำหรับแอคชูเอเตอร์นิวแมติกแต่ละตัวได้อย่างมีประสิทธิภาพ EM2042 ผสานคุณสมบัติความเร็วสูงและการทำงานแบบกำหนดเวลาได้แน่นอนของ EtherCAT เข้ากับสถาปัตยกรรมเอาต์พุตที่แข็งแกร่ง เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในงานประกอบอัตโนมัติและการควบคุมกระบวนการทางอุตสาหกรรม

การกำหนดค่าทางเทคนิค

EM2042 มีเอาต์พุตดิจิทัลแยกอิสระ 16 ช่อง แต่ละช่องรองรับการสวิตช์กระแสได้สูงสุด 0.5 A โดยมีกระแสรวมทั้งหมด 4 A เพื่อให้ระบบมีความน่าเชื่อถือและป้องกันความผิดปกติที่ฝั่งภาคสนาม แต่ละช่องจึงมีการป้องกันการลัดวงจรแยกจากกัน ตัวเครื่องมีการป้องกันแรงดันย้อนกลับ และรองรับพลังงานตัดวงจรของโหลดเหนี่ยวนำได้สูงสุด 150 mJ ต่อช่อง จึงเหมาะสำหรับขับวาล์วโซลินอยด์และรีเลย์ การสื่อสารจัดการผ่าน EtherCAT E-bus (ใช้กระแสประมาณ 115 mA) และโมดูลมีการแยกทางไฟฟ้า 500 V ระหว่างศักย์ฝั่งภาคสนามกับศักย์ E-bus เพื่อรักษาความสมบูรณ์ของสัญญาณ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

อินเทอร์เฟซ D-sub ช่วยให้การติดตั้งง่ายขึ้นอย่างไร

คอนเน็กเตอร์ D-sub ช่วยให้สามารถใช้สายเคเบิลแบบหลายพินที่ประกอบสำเร็จแล้วเส้นเดียวเพื่อเชื่อมต่อ EM2042 เข้ากับเทอร์มินัลวาล์วนิวแมติกได้โดยตรง แนวทางแบบ "เสียบแล้วใช้งานได้ทันที" นี้ช่วยลดแรงงานในการติดตั้ง ลดข้อผิดพลาดในการเดินสาย และทำให้การตั้งค่าเครื่องจักรและการแก้ไขปัญหาทำได้รวดเร็วยิ่งขึ้น

ขีดจำกัดกระแสรวม 4 A คืออะไร

แม้ว่าแต่ละช่องจากทั้งหมด 16 ช่องจะรองรับกระแสได้สูงสุด 0.5 A แยกกัน แต่กระแสรวมที่ไหลพร้อมกันในทุกช่องต้องไม่เกิน 4 A เพื่อป้องกันไม่ให้เกินขีดจำกัดทางความร้อนของโมดูลและการเชื่อมต่อ D-sub

โมดูลจำเป็นต้องใช้แหล่งจ่ายไฟแยกสำหรับฝั่งภาคสนามหรือไม่

ใช่ แม้ E-bus จะจ่ายไฟสำหรับการสื่อสารภายใน แต่จำเป็นต้องใช้แหล่งจ่ายไฟ 24 V DC แยกต่างหากผ่านคอนเน็กเตอร์ X2 เพื่อจ่ายไฟให้แอคชูเอเตอร์ที่เชื่อมต่อกับช่องเอาต์พุต

แนวทางด้านวิศวกรรมและแนวปฏิบัติที่ดี

• ความเข้ากันได้กับเทอร์มินัลวาล์ว: เมื่อติดตั้ง EM2042 ให้ตรวจสอบเสมอว่าการกำหนดพินของวาล์วไอแลนด์รุ่นที่ใช้งานตรงกับการกำหนดค่าของ D-sub บน EM2042 การจับคู่ที่ไม่ถูกต้องอาจทำให้วาล์วทำงานผิดตัวหรือทำให้ไดรเวอร์เสียหายได้
• การป้องกันโหลดเหนี่ยวนำ: หากใช้เทอร์มินัลเพื่อขับวาล์วโซลินอยด์ขนาดใหญ่เป็นพิเศษ ให้ตรวจสอบว่าพลังงานที่ปล่อยออกระหว่างการตัดพลังงาน (แรงดันย้อนกลับ) ไม่เกินพิกัด 150 mJ อย่างต่อเนื่อง หากจำเป็น ให้ใช้ไดโอดป้องกันแรงดันย้อนกลับภายนอกเพื่อยืดอายุการใช้งานของภาคเอาต์พุตของโมดูล
• การติดตั้งในสภาพแวดล้อม: แม้ EM2042 จะออกแบบมาสำหรับสภาพแวดล้อมระดับ IP20 แต่ควรหลีกเลี่ยงการติดตั้งในบริเวณที่มีการควบแน่นมากเกินไปหรือมีฝุ่นนำไฟฟ้า ควรติดตั้งโมดูลในตู้ควบคุมที่เป็นไปตามมาตรฐานด้านสภาพแวดล้อมในท้องถิ่นเสมอ เพื่อรักษาค่า MTBF ตามพิกัด
