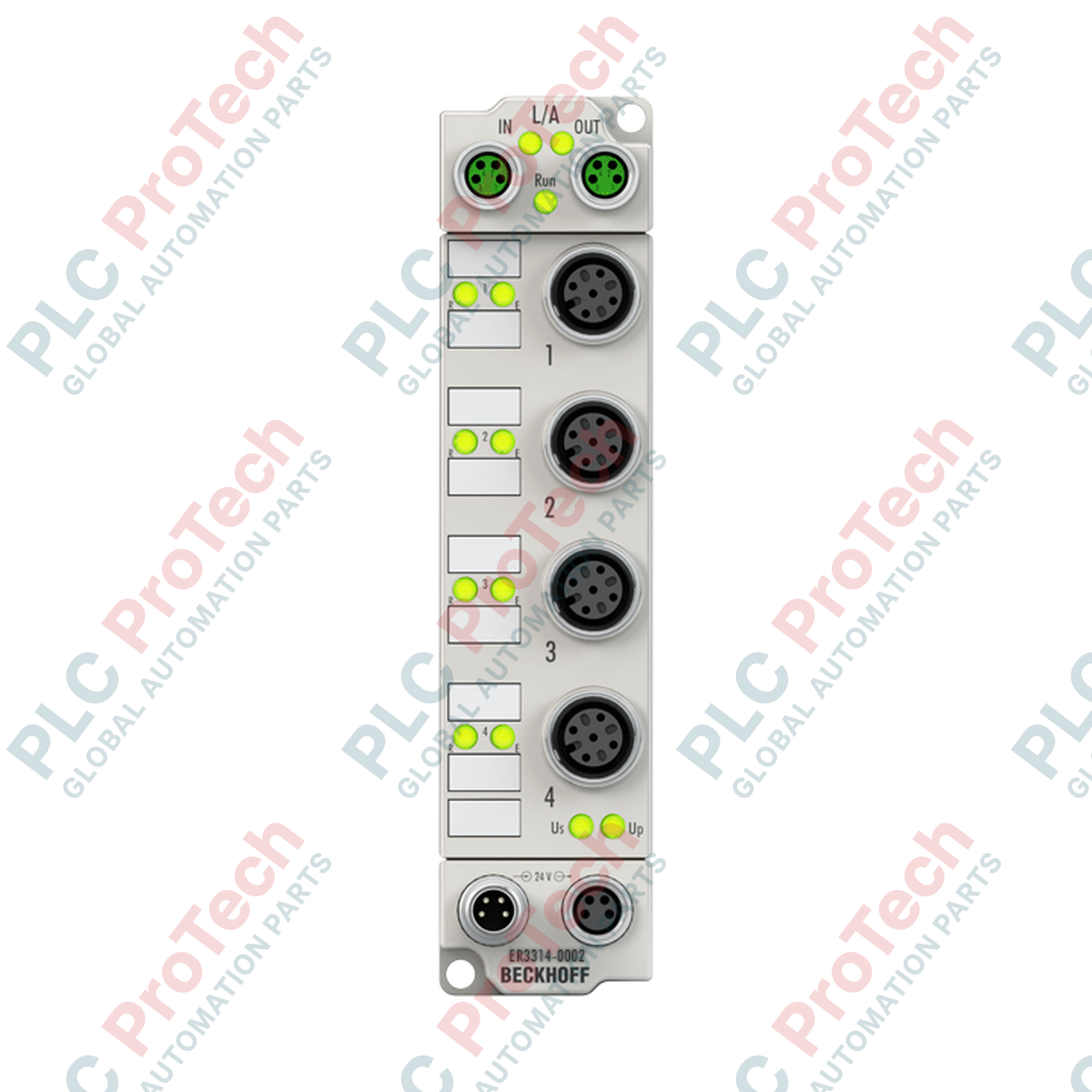

Beckhoff ER3314-0002 ซึ่งเป็น EtherCAT Box ระดับ IP67 ที่ออกแบบมาสำหรับการรับอุณหภูมิแบบกระจายศูนย์ ช่วยให้สามารถประมวลผลเซ็นเซอร์เทอร์โมคัปเปิลได้สูงสุด 4 ตัวโดยตรงในสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบัน โมดูลประหยัดพื้นที่นี้ทำงานโดยตรงในหน้างาน แปลงแรงดันเทอร์โมอิเล็กทริกจากเซ็นเซอร์ประเภทต่าง ๆ (J, K, L, B, E, N, R, S, T และ U) เป็นค่าอุณหภูมิความละเอียดสูง แล้วส่งต่อไปยังคอนโทรลเลอร์โดยตรงโดยไม่ต้องใช้ตู้ไฟฟ้าเฉพาะที่ ผู้รวมระบบจะได้รับประโยชน์จาก ความเข้ากันได้กับ TwinCAT ในตัว ตัวกรองอินพุตที่กำหนดค่าได้ และการแยกทางไฟฟ้าที่แข็งแกร่ง ช่วยให้สร้างโปรไฟล์ความร้อนได้อย่างแม่นยำแม้อยู่ภายใต้สัญญาณรบกวนแม่เหล็กไฟฟ้าและสภาวะแวดล้อมที่รุนแรง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation GmbH & Co. KG |
| รุ่น / หมายเลขชิ้นส่วน | ER3314-0002 |
| จำนวนอินพุต | 4 ช่อง |
| ประเภทเซ็นเซอร์ที่รองรับ | Type J, K, L, B, E, N, R, S, T, U (ค่าเริ่มต้น: Type K), การวัด mV |
| ช่วงการวัด | ขึ้นอยู่กับเซ็นเซอร์ (Type K: -100 ถึง +1370 องศาเซลเซียส) |
| ความละเอียด | 0.1 องศาเซลเซียสต่อหลัก |
| ค่าความคลาดเคลื่อนในการวัด | น้อยกว่า +/-0.3% ของค่าฟูลสเกล (Type K) |
| เวลาแปลง | 2.5 วินาทีถึง 20 มิลลิวินาที (กำหนดค่าได้ ค่าเริ่มต้น: ~250 มิลลิวินาที) |
| อินเทอร์เฟซบัส | ซ็อกเก็ต M8 จำนวน 2 ช่อง แบบมีชีลด์ ชนิดขันสกรู (EtherCAT) |
| แรงดันไฟเลี้ยงพิกัด | 24 V DC (-15% / +20%) |
| การใช้กระแสไฟจาก US | 120 mA |
| การแยกทางไฟฟ้า | 500 V RMS |
| ระดับการป้องกัน | IP65 / IP66 / IP67 (เป็นไปตาม EN 60529) |
| อุณหภูมิขณะทำงาน / จัดเก็บ | -25 ถึง +60 องศาเซลเซียส / -40 ถึง +85 องศาเซลเซียส |
| การรับรอง | CE, UL |
| ประเทศต้นกำเนิด | เยอรมนี |
| น้ำหนักสุทธิ | 0.265 กก. |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. (พร้อมบรรจุภัณฑ์เชิงพาณิชย์เพื่อการป้องกัน) |
| พินคอนเน็กเตอร์ / ขั้วต่อ | การกำหนดฟังก์ชัน / วงจร |
|---|---|
| ซ็อกเก็ต M12 (ช่อง 1 ถึง 4) | การเชื่อมต่อเทอร์โมคัปเปิล (อินพุต 2 สาย: TC+ และ TC-) |
| ซ็อกเก็ตตัวผู้ M8 (ด้านป้อนเข้า) | อินพุตแหล่งจ่ายไฟ (แรงดันควบคุม 24 V DC US / แหล่งจ่ายเซนเซอร์ UP) |
| ซ็อกเก็ตตัวเมีย M8 (ด้านปลายทาง) | เอาต์พุตแหล่งจ่ายไฟ (จ่ายไฟต่อไปยัง EtherCAT Box ตัวถัดไป) |
| ซ็อกเก็ต M8 (ลิงก์ EtherCAT) | EtherCAT IN / EtherCAT OUT (สายสื่อสาร 100 Mbps) |
ER3314-0002 มีตัวเรือนโลหะหล่อสังกะสีที่ออกแบบมาเพื่อให้การป้องกันทางกลเหนือกว่า EP3314-0002 รุ่นตัวเรือนพลาสติก แม้ทั้งสองรุ่นจะมีการทำงานและการตั้งโปรแกรมเหมือนกัน สำหรับการติดตั้งที่ต้องการความหนาแน่นของช่องสัญญาณสูงกว่าในตู้ควบคุมแทนการติดตั้งภาคสนาม สามารถใช้ EtherCAT Terminals มาตรฐาน เช่น EL3314 ภายในเซกเมนต์ E-bus ได้ ทั้งสองระบบแมปกับภาพกระบวนการเดียวกันทุกประการ จึงสามารถแปลโค้ดและนำพารามิเตอร์กลับมาใช้ซ้ำในการกำหนดค่า TwinCAT PLC ได้อย่างราบรื่น
เนื่องจากตัวถังโลหะหล่อสังกะสีมีมวลความร้อนสูง การเปลี่ยนแปลงอุณหภูมิแวดล้อมอย่างฉับพลันใกล้โมดูลอาจทำให้เกิดความต่างอุณหภูมิชั่วคราวเฉพาะที่บริเวณจุดต่อเย็น เพื่อป้องกันข้อผิดพลาดในการวัดระหว่างอุณหภูมิแวดล้อมที่เปลี่ยนแปลงอย่างรวดเร็ว หลีกเลี่ยงการติดตั้งกล่องไว้ติดกับแหล่งความร้อนโดยตรงหรือในบริเวณที่มีกระแสลมแรง สายเทอร์โมคัปเปิลที่ไม่มีชีลด์ไวต่อการเหนี่ยวนำทางแม่เหล็กไฟฟ้าสูง ควรแยกออกจากสายของไดรฟ์ความถี่แปรผันแรงดันสูง (VFD) อย่างเหมาะสมเสมอ และใช้สายเทอร์โมคัปเปิลแบบมีชีลด์เมื่อทำได้
เมื่อกำหนดค่าโมดูลภายใน TwinCAT System Manager ให้ไปที่ไดเรกทอรีออนไลน์ CoE (CAN over EtherCAT) (โดยเฉพาะดัชนี 0x80n0) เพื่อเลือกเส้นโค้งเทอร์โมคัปเปิลที่ถูกต้องให้ตรงกับเซนเซอร์จริงของคุณ โดยค่าเริ่มต้น โมดูลถูกกำหนดค่าสำหรับเทอร์โมคัปเปิล Type K ตรวจสอบให้แน่ใจว่าสายชีลด์ของสายเทอร์โมคัปเปิลต่อเข้ากับตัวเรือนขั้วต่อ M12 อย่างถูกต้อง เพื่อสร้างเส้นทางต่อเนื่องไปยังกราวด์ภายในพื้นที่และลดสัญญาณรบกวนแบบโหมดร่วมบนอินพุต mV ระดับสัญญาณต่ำ
คำเตือนสำคัญ
ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟทั้งหมด (US และ UP) ถูกตัดพลังงานอย่างสมบูรณ์ก่อนติดตั้ง ต่อกราวด์ หรือเชื่อมต่อสายสัญญาณเข้ากับอุปกรณ์ การไม่ปิดใช้งานสายไฟที่ยังมีกระแสอาจทำให้ทรานซีฟเวอร์เสียหายถาวร หรือทำให้วงจรแปลงสัญญาณแอนะล็อกที่ไวต่อความเสียหายบนช่องอินพุตเทอร์โมคัปเปิลชำรุด
