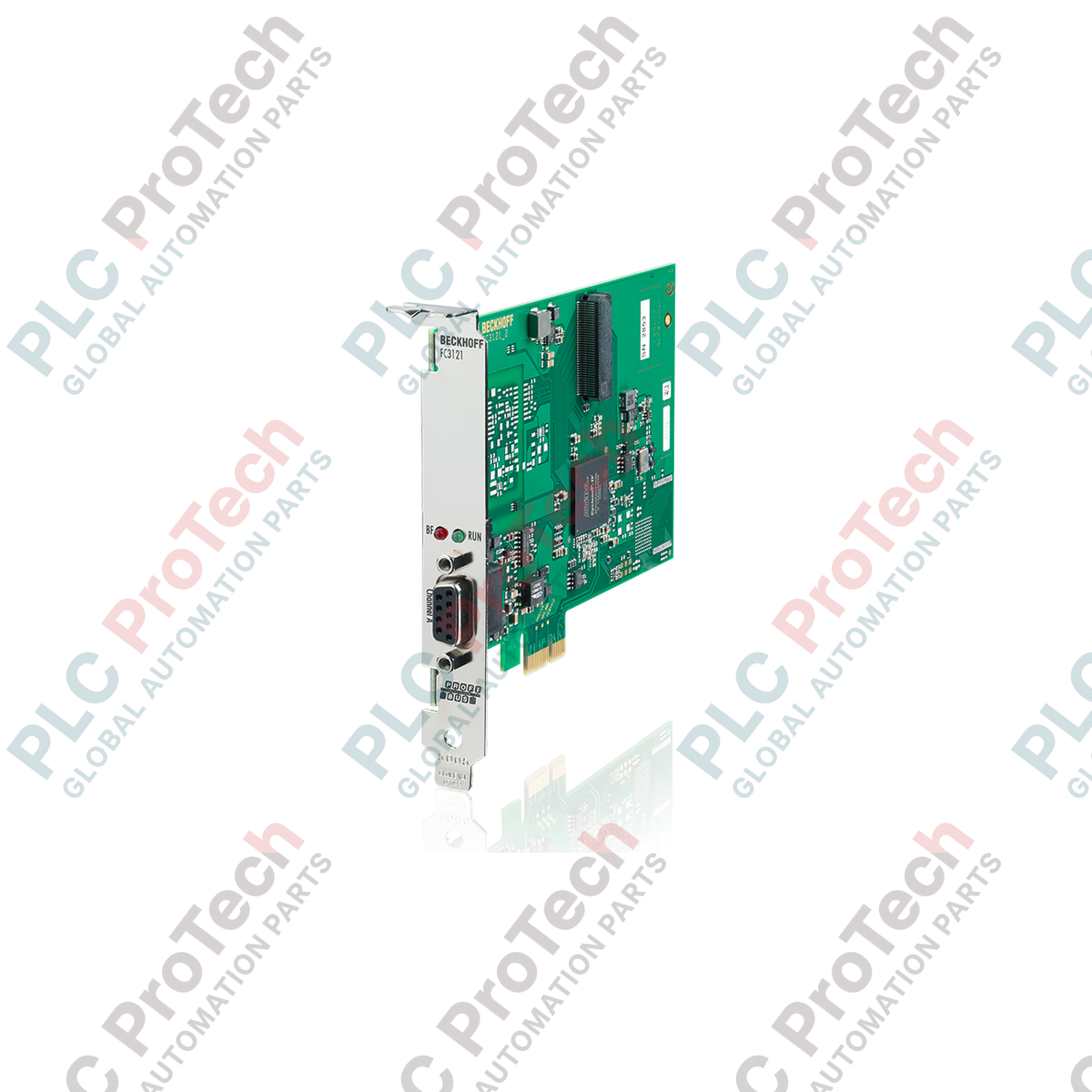

การผสานสถาปัตยกรรม PC อุตสาหกรรมเข้ากับเครือข่ายฟิลด์บัสมาตรฐาน Beckhoff FC3121 มอบการสื่อสารประสิทธิภาพสูงผ่าน PROFIBUS DP และ DP-V1 โดยใช้อินเทอร์เฟซ PCI Express x1 แบบช่องสัญญาณเดียว การ์ดอินเทอร์เฟซนี้รองรับการเชื่อมต่อควบคุมแบบเรียลไทม์และกำหนดเวลาได้แน่นอนภายในสภาพแวดล้อม TwinCAT โดยทำหน้าที่เป็นมาสเตอร์หรือสเลฟก็ได้ ด้วยการออกแบบที่มีฉนวนกั้นแบบกัลวานิก จึงมีภูมิคุ้มกันต่อสัญญาณรบกวนสูงและให้ประสิทธิภาพที่เสถียรเมื่อต้องเชื่อมต่อกับ I/O ระยะไกล ไดรฟ์ปรับความเร็วรอบ และโหนดอุตสาหกรรมที่ซับซ้อนในสภาพแวดล้อมที่มีคลื่นแม่เหล็กไฟฟ้ารบกวนสูง
| พารามิเตอร์ | ค่า / ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff |
| รุ่น | FC3121 |
| อินเทอร์เฟซ PC | PCI Express (PCIe) x1 |
| โปรโตคอลฟิลด์บัส | PROFIBUS DP, PROFIBUS DP-V1 |
| จำนวนช่อง | 1 |
| อัตราการถ่ายโอนข้อมูล | 9.6 กิโลบอดถึง 12 เมกาบอด |
| อินเทอร์เฟซบัส | ซ็อกเก็ต D-sub 1 ช่อง, 9 พิน, แยกแบบกัลวานิก |
| การวินิจฉัยฮาร์ดแวร์ | LED 2 ดวงต่อช่อง |
| ความกว้างบิตของภาพกระบวนการ | ข้อมูลอินพุตและเอาต์พุตรวมสูงสุด 30.5 กิโลไบต์ |
| อุณหภูมิขณะทำงาน | 0 ถึง 55 องศาเซลเซียส |
| ความเข้ากันได้ของไดรเวอร์ | TwinCAT 2.11 R3 ขึ้นไป / TwinCAT 3 |
| ประเทศผู้ผลิต | เยอรมนี |
| น้ำหนักจัดส่ง (คำนวณ) | 0.35 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 180 มม. x 150 มม. x 40 มม. |
| การกำหนดพิน D-sub 9 พิน | สัญญาณ / ฟังก์ชัน |
|---|---|
| พิน 1 | ชีลด์ / สายดินป้องกัน (PE) |
| พิน 3 | RxD/TxD-P (รับ/ส่งข้อมูล-บวก, สาย B, สีแดง) |
| พิน 5 | DGND (กราวด์ข้อมูลสำหรับการยุติสัญญาณแบบแอ็กทีฟ) |
| พิน 6 | VP (Voltage-Plus, +5V สำหรับการยุติสัญญาณแบบแอ็กทีฟ) |
| พิน 8 | RxD/TxD-N (ข้อมูลรับ/ส่ง-ลบ, A-Line, สีเขียว) |
FC3121 เป็นการ์ดอินเทอร์เฟซ PCI Express (PCIe) ที่เทียบเท่าโดยตรงกับการ์ดอินเทอร์เฟซมาตรฐาน PCI รุ่นเก่า FC3101 แม้ว่าขั้นตอนการกำหนดค่าและการกำหนดแอดเดรสใน TwinCAT System Manager จะยังคงเหมือนเดิม แต่เมนบอร์ดรุ่นเก่าที่ไม่มีสล็อต PCIe ไม่สามารถรองรับ FC3121 ได้ การอัปเกรดระบบจาก PCI มาตรฐานเป็น PCIe จำเป็นต้องกำหนดลิงก์อุปกรณ์ I/O ใหม่ในพื้นที่ทำงานการกำหนดค่า TwinCAT เพื่อแมปกับแอดเดรสฮาร์ดแวร์ใหม่
เมื่อใช้งาน FC3121 ที่ความเร็วสูงสุด 12 Mbaud การสะท้อนของสัญญาณอาจทำให้เกิดข้อผิดพลาดด้านจังหวะเวลาของบัสและการหลุดการเชื่อมต่อได้อย่างรวดเร็ว ต้องจ่ายไฟและเปิดใช้งานการต่อปลายเครือข่ายทางกายภาพอย่างถูกต้องที่ปลายทั้งสองด้านของเซกเมนต์ โปรดทราบว่า Pin 6 (+5V) และ Pin 5 (GND) มีไว้เฉพาะสำหรับจ่ายไฟให้ตัวต้านทานต่อปลายบัสภายในขั้วต่อ D-sub มาตรฐานเท่านั้น การดึงไฟภายนอกจากพินเหล่านี้อาจทำให้วงจรทรานซีฟเวอร์แบบแยกวงจรของการ์ดรับภาระเกิน
ตรวจสอบให้แน่ใจเสมอว่าการเชื่อมโยงไดรเวอร์ได้รับการตั้งค่าอย่างถูกต้องระหว่างการเริ่มใช้งาน หาก TwinCAT ตรวจไม่พบการ์ด PCIe ให้ตรวจสอบ Windows Device Manager เพื่อยืนยันว่าได้กำหนดไดรเวอร์ Beckhoff ให้กับสล็อตทางกายภาพอย่างถูกต้อง และไม่ได้ถูกบล็อกโดยข้อขัดแย้งด้านทรัพยากร PNP ของระบบปฏิบัติการ ตรวจสอบว่าชิลด์ของสาย PROFIBUS ต่อลงกราวด์ที่จุดทางเข้าสู่ตัวเครื่องพีซี เพื่อป้องกันสัญญาณรบกวนโหมดร่วมความถี่สูงไม่ให้เข้าสู่กราวด์ภายในของการ์ด
คำเตือนสำคัญ
ตัดแยกพีซีอุตสาหกรรมออกจากแหล่งจ่ายไฟ AC/DC หลักก่อนถอดฝาครอบแชสซี ไฟฟ้าสถิตอาจทำให้ทรานซีฟเวอร์ที่ไวต่อความเสียหายบนการ์ด FC3121 เสียหายถาวร สวมสายรัดข้อมือ ESD ที่เชื่อมต่อกับโครงพีซีตลอดกระบวนการติดตั้งฮาร์ดแวร์ทั้งหมด
ปิดระบบปฏิบัติการ ปิดสวิตช์ตัดแยกไฟเมน และถอดแผงฝาครอบพีซีออก
เลือกช่องเสียบ PCI Express x1 ที่ว่างอยู่ (สามารถใช้ช่องเสียบทางกายภาพแบบ x4, x8 หรือ x16 ได้เช่นกัน หากกำหนดค่าอย่างถูกต้อง)
จัดแนวแผ่นยึดอินเทอร์เฟซของการ์ดให้ตรงกับช่องเปิดด้านหลัง แล้วกดการ์ดลงในช่องเสียบขั้วต่อ PCIe ให้แน่น
ยึดแผ่นหน้ากากโลหะของการ์ดเข้ากับแชสซีพีซีด้วยสกรูยึด เพื่อให้มีการต่อลงกราวด์กับแชสซีอย่างแน่นหนา
ประกอบตัวเคสพีซีกลับเข้าที่ เปิดระบบ และกำหนดค่าการ์ดในซอฟต์แวร์ TwinCAT System Manager
