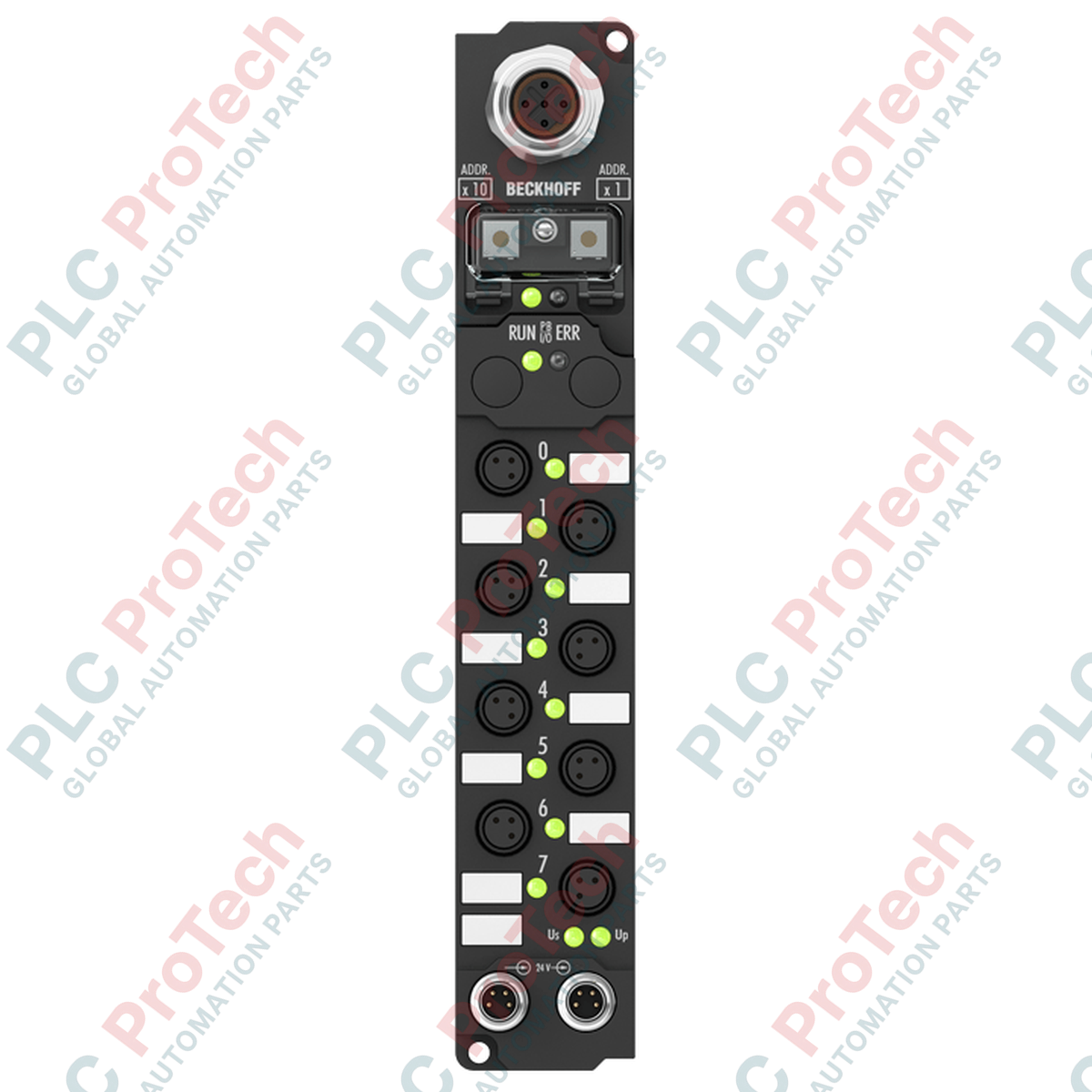

Beckhoff IP2040-B810 จัดการการควบคุมแอคชูเอเตอร์กระแสสูงโดยตรงได้อย่างราบรื่น เป็นโมดูลขยายฟิลด์บัสแบบทนทานที่ออกแบบมาสำหรับสถาปัตยกรรมระบบอัตโนมัติแบบกระจายศูนย์ โมดูลอุตสาหกรรมนี้ทำงานผ่าน อินเทอร์เฟซ RS232 และมี เอาต์พุตดิจิทัล 8 ช่อง ที่รองรับ 24 V DC สามารถจ่ายได้สูงสุด 2 A ต่อแชนเนล โดยมีขีดจำกัดกระแสรวมทั้งระบบที่ 12 A จึงเหมาะอย่างยิ่งสำหรับการขับวาล์วโซลินอยด์ คอนแทคเตอร์ และมอเตอร์ DC ขนาดเล็กโดยตรงในสภาพแวดล้อมแบบกระจายศูนย์ โดยไม่ต้องใช้ตู้ป้องกันเพิ่มเติม
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation GmbH & Co. KG |
| หมายเลขรุ่น | IP2040-B810 |
| ซีรีส์ผลิตภัณฑ์ | Fieldbus Box (โมดูลขยาย) |
| อินเทอร์เฟซ | RS232 (อนุกรมแบบจุดต่อจุด) |
| จำนวนเอาต์พุตดิจิทัล | 8 |
| แรงดันโหลดพิกัด | 24 V DC (-15% / +20%) |
| กระแสเอาต์พุตต่อแชนเนล | สูงสุด 2.0 A (ป้องกันการลัดวงจร) |
| ขีดจำกัดกระแสรวมทั้งหมด | สูงสุด 12.0 A (รวมทุกแชนเนล) |
| การเชื่อมต่อแอคชูเอเตอร์ | คอนเน็กเตอร์แบบกลม M8 (Ø8 มม.) |
| การเชื่อมต่อแหล่งจ่ายไฟ | อินพุต: M8 ตัวผู้ 1 จุด แบบ 4 พิน; เอาต์พุตต่อพ่วง: M8 ตัวเมีย 1 จุด แบบ 4 พิน |
| อุณหภูมิขณะใช้งาน | 0 ถึง 55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง 85 องศาเซลเซียส |
| ระดับการป้องกันการแทรกผ่าน | IP67 (เป็นไปตาม EN 60529) |
| ประเทศผู้ผลิต | เยอรมนี |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 165 x 60 x 50 มม. |
| ขาเอาต์พุต M8 | การกำหนดสัญญาณ / ฟังก์ชัน |
|---|---|
| ขา 1 | +24 V DC แหล่งจ่ายไฟเสริมสำหรับแอคชูเอเตอร์ (U_P) |
| ขา 2 | ไม่ได้เชื่อมต่อ |
| ขา 3 | กราวด์แหล่งจ่ายไฟแอคชูเอเตอร์ (U_P) |
| ขา 4 | สัญญาณเอาต์พุตควบคุม (เอาต์พุต 1 ถึง 8 ตามลำดับ) |
รุ่น IP2040-B810 ใช้ชั้นกายภาพสัญญาณอนุกรม RS232 แบบจุดต่อจุด หากต้องการโทโพโลยีแบบมัลติดรอปเพื่อเชื่อมต่อโมดูลฟิลด์บัสหลายตัว แนะนำให้ใช้ IP2040-B800 ที่ใช้ RS485 ตรวจสอบให้แน่ใจว่าการกำหนดค่าระบบโฮสต์ตรงกับอัตราบอดและพารามิเตอร์อนุกรมที่เอนจินอนุกรมภายในของซีรีส์ IP2040 ต้องการ
แม้แต่ละช่องจะรองรับกระแสได้สูงสุด 2 A แต่กระแสโหลดรวมของทั้งแปดช่องต้องต่ำกว่าขีดจำกัดระบบที่ 12 A system limit การพยายามดึงกระแส 2 A พร้อมกันทุกช่องจะทำให้บัสจ่ายไฟของระบบรับภาระเกิน ส่งผลให้กลไกป้องกันความร้อนทำงานและเสี่ยงต่อการปิดระบบ สำหรับโหลดเหนี่ยวนำสูง เช่น โซลินอยด์วาล์วขนาดใหญ่ ให้ตรวจสอบว่ามีไดโอดฟลายแบ็กติดตั้งอยู่ในพื้นที่ หากสายโหลดมีความยาวเกิน 5 เมตร เพื่อป้องกันทรานซิสเตอร์สวิตชิ่งภายในจากแรงดันไฟฟ้าชั่วขณะที่พุ่งสูงอย่างรวดเร็ว
ในการกำหนดค่าพารามิเตอร์การสื่อสารของ IP2040-B810 ให้ใช้เครื่องมือซอฟต์แวร์กำหนดค่า Beckhoff KS2000 configuration software ผ่านสายอินเทอร์เฟซอนุกรมแบบจุดต่อจุด ต่อชีลด์โลหะของการเชื่อมต่อ RS232 เข้ากับกราวด์เพื่อการทำงานที่สะอาดและปราศจากสัญญาณรบกวนเสมอ หลีกเลี่ยงการเดินสายสื่อสารอนุกรมขนานกับสายไฟมอเตอร์กำลังสูงหรือเส้นทางเอาต์พุตของชุดขับความถี่แปรผัน (VFD) เพื่อป้องกันข้อมูลแพ็กเก็ตเสียหาย
ตัดแยกแหล่งจ่ายไฟฟ้าทั้งหมดก่อนเริ่มการติดตั้งทางกายภาพ การเดินสาย หรือการซ่อมบำรุงอุปกรณ์นี้ ตรวจสอบซ้ำว่ากระแสรวมของแอคชูเอเตอร์ที่เชื่อมต่อไม่เกินขีดจำกัดกระแสสูงสุดที่อนุญาต 12 A เพื่อป้องกันความเสียหายร้ายแรงต่ออุปกรณ์ อันตรายจากไฟไหม้ หรือความไม่เสถียรของคอนโทรลเลอร์
ยึดโมดูล IP2040-B810 เข้ากับโครงเครื่องจักรหรือแผ่นติดตั้งแบบเรียบโดยตรงอย่างแน่นหนา โดยใช้โบลต์ M4 สองตัว และแรงบิดสูงสุด 1.2 Nm
ต่อสกรูสายดินเพื่อการทำงานโดยเฉพาะ (PE) บนตัวเรือนโมดูลเข้ากับขั้วต่อสายดินไฟฟ้าหลักของระบบโดยตรง โดยใช้สายรัดต่อลงดินที่มีอิมพีแดนซ์ต่ำ
ต่อสายสัญญาณอนุกรม RS232 เข้ากับพอร์ตสื่อสารมาตรฐาน ตรวจสอบให้แน่ใจว่าขั้วต่อเข้าที่อย่างถูกต้องและขันให้แน่นด้วยมือ เพื่อคงความสมบูรณ์ของซีล IP67
ต่อสาย M8 จากแอคชูเอเตอร์ภาคสนามเข้ากับช่องเสียบที่ตรงกัน หมุนปลอกล็อกตามเข็มนาฬิกาจนแน่นด้วยมือ
เชื่อมต่อสายจ่ายไฟกระแสตรง 24 V เข้ากับขั้วต่ออินพุตกำลัง โดยตรวจสอบให้แน่ใจว่าขั้วถูกต้อง เปิดระบบและตรวจสอบ LED ในตัวเพื่อยืนยันว่าการเริ่มต้นระบบเป็นไปอย่างถูกต้อง
