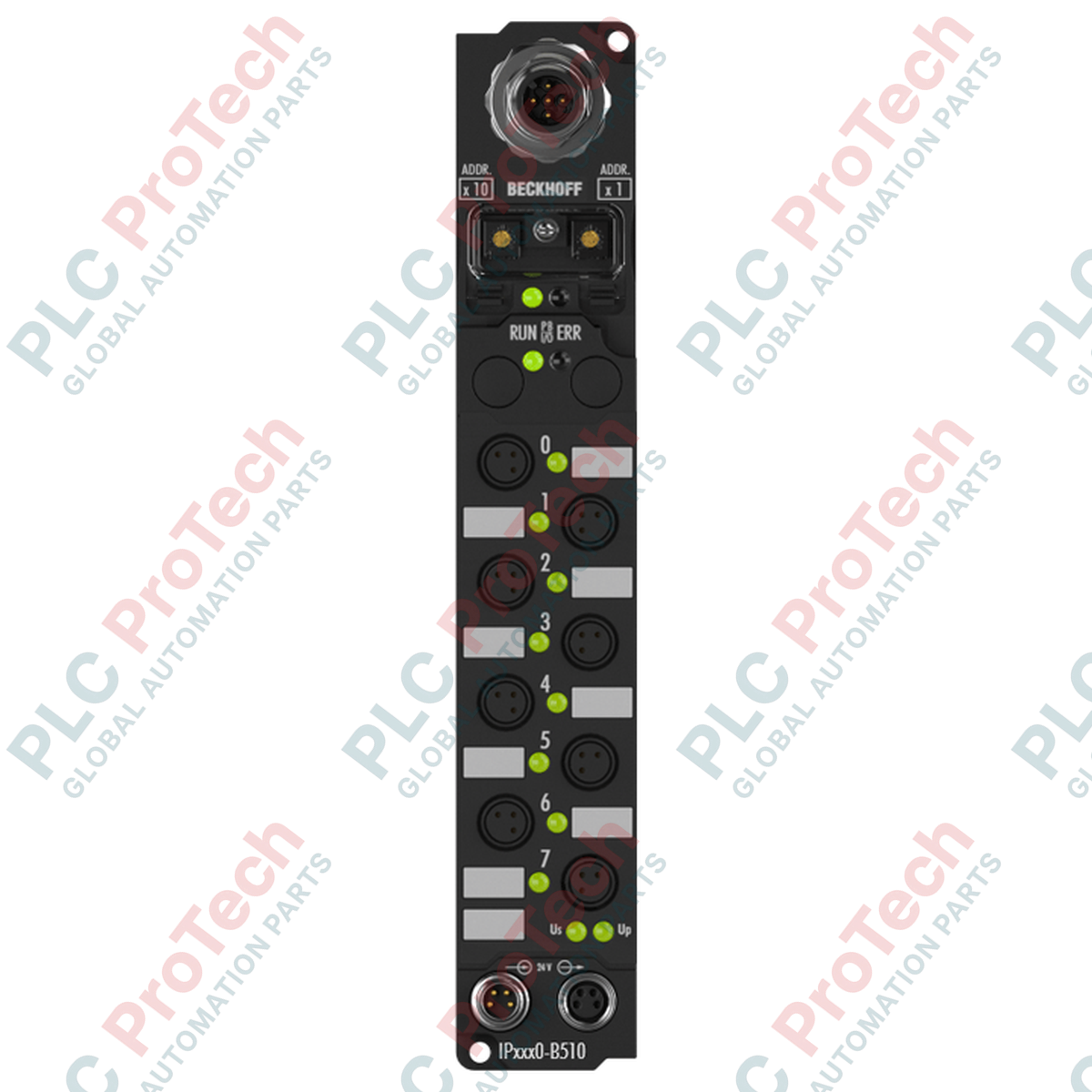

Beckhoff IP2300-B510 Fieldbus Box อินพุตดิจิทัล 4 ช่อง + เอาต์พุตดิจิทัล 4 ช่อง

SKU IP2300-B510

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP2300-B510
Country of origin:เยอรมนี
Product Type: โมดูล Fieldbus Box
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 220 มม. x 110 มม. x 60 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

เพื่ออำนวยความสะดวกในการรับสัญญาณ I/O แบบกระจายจากระยะไกลในสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบัน Beckhoff IP2300-B510 จึงรวมอินพุตและเอาต์พุตแบบดิสครีตไว้ที่ระดับเครื่องจักรโดยตรงผ่านอินเทอร์เฟซฟิลด์บัสประสิทธิภาพสูงอย่าง CANopen โมดูล Fieldbus Box ขนาดกะทัดรัดนี้มี อินพุตดิจิทัล 4 ช่อง พร้อมตัวกรองอินพุต 3 มิลลิวินาที และ เอาต์พุตดิจิทัล 4 ช่อง ที่รองรับกระแส 0.5 A โดยติดตั้งทั้งหมดไว้ในตัวเครื่องระดับ IP67 ซึ่งออกแบบมาเพื่อลดความจำเป็นในการใช้ตู้ควบคุมป้องกัน การเชื่อมต่อทำได้ด้วยช่องเสียบขั้วต่อ M8 ที่ช่วยประหยัดพื้นที่ ลดความยุ่งยากของสายเคเบิล และลดความหน่วงในการส่งข้อมูลในโทโพโลยีระบบอัตโนมัติแบบกระจาย

คุณสมบัติ

รองรับการเชื่อมต่อโดยตรงกับเครือข่ายอุตสาหกรรม CANopen ผ่านอินเทอร์เฟซการเชื่อมต่อมาตรฐานแบบ D-sub หรือ M12
ตัวเครื่องดีไซน์ทนทานระดับ IP67 ป้องกันฝุ่น ความชื้น และสภาพแวดล้อมที่ต้องล้างด้วยแรงดันสูงได้อย่างสมบูรณ์
อินพุตดิจิทัล 24 V DC ในตัวจำนวน 4 ช่อง พร้อมตัวกรองอินพุตฮาร์ดแวร์ 3 มิลลิวินาทีในตัว เพื่อลดสัญญาณเด้งของหน้าสัมผัส
เอาต์พุตดิจิทัล 24 V DC จำนวน 4 ช่อง พร้อมการป้องกันการลัดวงจร รองรับกระแสต่อเนื่องสูงสุด 0.5 A ต่อช่อง
ไฟ LED วินิจฉัยที่แสดงกิจกรรมเครือข่าย สถานะการทำงานของอุปกรณ์ และการวินิจฉัยแต่ละช่อง
สวิตช์กำหนดแอดเดรสแบบหมุนที่ใช้งานง่าย สำหรับกำหนดค่าแอดเดรสโหนดอย่างรวดเร็วระหว่างการเริ่มใช้งาน

การใช้งาน

สายการประกอบยานยนต์และการประมวลผล I/O ที่ปลายเครื่องมือหุ่นยนต์
เครือข่ายสายพานลำเลียงและเครื่องจักรบรรจุภัณฑ์ที่ต้องการรวมสัญญาณเซนเซอร์แบบกระจายและติดตั้งบนเครื่องจักร
โรงงานขนถ่ายวัสดุที่ใช้โทโพโลยี CANopen แบบกระจาย
สายควบคุมเครื่องมือกลที่ต้องสัมผัสกับน้ำหล่อเย็น น้ำมัน หรืออนุภาคต่าง ๆ ในระดับสูง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ	ค่าทางเทคนิค
ผู้ผลิต	Beckhoff
รหัสรุ่น	IP2300-B510
ระบบฟิลด์บัส	CANopen
อินพุตดิจิทัล	4 ช่อง (24 V DC)
เวลาการกรองอินพุต	3.0 มิลลิวินาที
เอาต์พุตดิจิทัล	4 ช่อง (24 V DC, ป้องกันการลัดวงจร)
กระแสเอาต์พุตสูงสุด	0.5 A ต่อช่อง (ใช้ข้อจำกัดกระแสรวม)
ประเภทการเชื่อมต่อ I/O	M8 (ขั้วต่อทรงกลมเส้นผ่านศูนย์กลาง 8 มม.)
แรงดันไฟฟ้าขณะทำงาน	24 V DC (แหล่งจ่ายแรงดันควบคุมและโหลด)
ระดับการป้องกันการแทรกซึม	IP67 (เมื่อเสียบหรือปิดฝาครอบช่องทั้งหมดแล้ว)
ช่วงอุณหภูมิการทำงาน	0 ถึง 55 องศาเซลเซียส
ช่วงอุณหภูมิการจัดเก็บ	-25 ถึง 85 องศาเซลเซียส
น้ำหนักจัดส่ง (คำนวณแล้ว)	2.0 กก.
ขนาดบรรจุภัณฑ์ (คำนวณแล้ว)	220 มม. x 110 มม. x 60 มม.

การเชื่อมต่อและอินเทอร์เฟซ

พินขั้วต่อ M8	การกำหนดพอร์ตอินพุต	การกำหนดพอร์ตเอาต์พุต
พิน 1	แหล่งจ่ายเซนเซอร์ +24 V DC	ไม่ได้เชื่อมต่อ
พิน 2	ไม่ได้เชื่อมต่อ	จุดอ้างอิงกราวด์เสริม
พิน 3	กราวด์แหล่งจ่ายเซนเซอร์	กราวด์แหล่งจ่ายโหลด
พิน 4	สัญญาณอินพุตดิจิทัล (DI1 ถึง DI4)	สัญญาณเอาต์พุตดิจิทัล (DO1 ถึง DO4)

ข้อมูลเชิงประจักษ์ทางวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

IP2300-B510 ใช้โปรไฟล์การสื่อสาร CANopen มาตรฐาน แม้จะมีลักษณะทางกลเหมือนกับ IP2300-B310 (PROFIBUS DP) และ IP2300-B900 (อีเทอร์เน็ต) แต่จำเป็นต้องใช้มาสเตอร์หรือคัปเปลอร์ CANopen โดยเฉพาะเพื่อแมป PDO/SDO หากย้ายระบบจากอุปกรณ์ Beckhoff Fieldbus Box รุ่นเก่า ให้ตรวจสอบไฟล์การกำหนดค่า ESD (เอกสารข้อมูลอิเล็กทรอนิกส์) ของมาสเตอร์เครือข่าย เพื่อให้แน่ใจว่าการแมปพารามิเตอร์ตรงกับโปรไฟล์อุปกรณ์

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อติดตั้งในสภาพแวดล้อมเปียกหรือมีความชื้นสูง ต้องปิดพอร์ต M8 ที่ไม่ได้ใช้งานทั้งหมดด้วยฝาครอบป้องกันระดับ IP67 การปล่อยให้พอร์ตแม้เพียงหนึ่งพอร์ตเปิดอยู่จะทำให้ซีลป้องกันสภาพแวดล้อมของชุดประกอบทั้งหมดเสียหาย ส่งผลให้ความชื้น проникเข้าและเกิดการลัดวงจรภายในเฉพาะจุดระหว่างสายจ่ายเซนเซอร์ DC 24 V กับกราวด์

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ตรวจสอบให้แน่ใจว่าเครือข่าย CANopen มีการติดตั้งตัวต้านทาน 120 โอห์มที่ปลายทั้งสองด้านของบัสทางกายภาพ หาก IP2300-B510 ได้รับการกำหนดค่าให้เป็นโหนดปลายสายทางกายภาพ ต้องเสียบปลั๊ก M12 สำหรับเทอร์มิเนชันโดยเฉพาะ ตั้งค่า ID โหนดด้วยสวิตช์หมุนแอดเดรสใต้ฝาครอบสกรูป้องกันก่อนจ่ายไฟให้วงจรลอจิกควบคุมทุกครั้ง

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดแยกแหล่งจ่ายไฟฟ้าทั้งหมด (วงจรไฟเลี้ยงลอจิกและไฟเลี้ยงภาคสนาม) ก่อนติดตั้ง เดินสาย หรือปรับสวิตช์แอดเดรส วงจรกราวด์อาจทำให้เครือข่ายหลุดและทำให้ทรานซิสเตอร์เอาต์พุตในตัวเสื่อมสภาพอย่างถาวร

1

ติดตั้งโมดูล IP2300-B510 โดยตรงบนโครงเครื่องจักรที่เรียบและทนต่อแรงสั่นสะเทือน โดยใช้สกรูยึด M4 เชื่อมต่อหน้าสัมผัสกราวด์ตัวถังเข้ากับโครงเครื่องจักร

2

ตั้งค่าแอดเดรสโหนด CANopen และอัตราบอดการสื่อสารที่กำหนดโดยใช้สวิตช์หมุนใต้ฝาครอบป้องกันด้านหน้า จากนั้นปิดผนึกฝาครอบให้แน่น

3

ต่อสายเซนเซอร์และแอคชูเอเตอร์ M8 โดยตรวจสอบให้แน่ใจว่าขั้วต่อแต่ละตัวล็อกเกลียวแน่นหนาเพื่อป้องกันความชื้น проникเข้า

4

เชื่อมต่อสายเครือข่าย CANopen ขาเข้าและสายไฟเลี้ยง เปิดระบบลอจิก DC 24 V และดำเนินการทดสอบผ่านมาสเตอร์เครือข่ายของ PLC

FAQ

โมดูล IP2300-B510 ใช้โปรโตคอลฟิลด์บัสใด

IP2300-B510 ทำงานโดยใช้โปรโตคอลการสื่อสาร CANopen ทำให้สามารถเชื่อมต่อกับเครือข่าย CAN มาตรฐานได้ พร้อมการกำหนดค่าอัตราบอดได้อย่างยืดหยุ่น

กล่อง IP2300-B510 มีระดับการป้องกันน้ำและฝุ่นเท่าใด

มีระดับ IP67 ซึ่งป้องกันฝุ่นได้อย่างสมบูรณ์และทนต่อการจุ่มน้ำ โดยต้องปิดผนึกพอร์ตการเชื่อมต่อ M8 และ M12 ที่ไม่ได้ใช้งานทั้งหมดด้วยฝาครอบป้องกันอย่างถูกต้อง

ฉันสามารถจ่ายกระแสไฟมากกว่า 0.5 A จากช่องเอาต์พุตดิจิทัลได้หรือไม่

ไม่ได้ เอาต์พุตดิจิทัลรองรับกระแสสูงสุด 0.5 A ต่อช่อง การดึงกระแสเกินกว่านี้จะทำให้กลไกป้องกันการลัดวงจรในตัวทำงาน

ตั้งค่าโหนดอุปกรณ์และความเร็วการสื่อสารอย่างไร

พารามิเตอร์ CANopen node ID และอัตราบอดได้รับการกำหนดด้วยตนเองโดยใช้สวิตช์หมุนที่อยู่ใต้ฝาครอบสกรูด้านหน้าซึ่งเป็นฝาครอบป้องกัน
