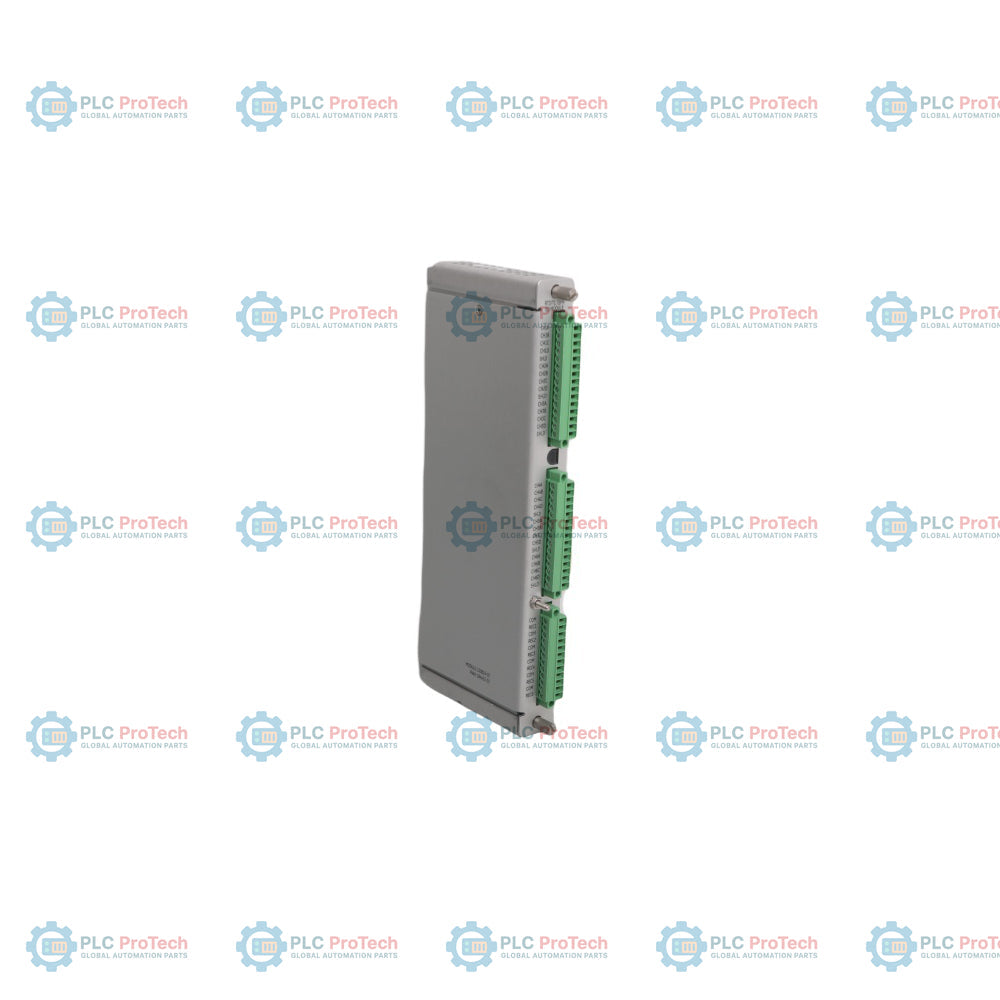

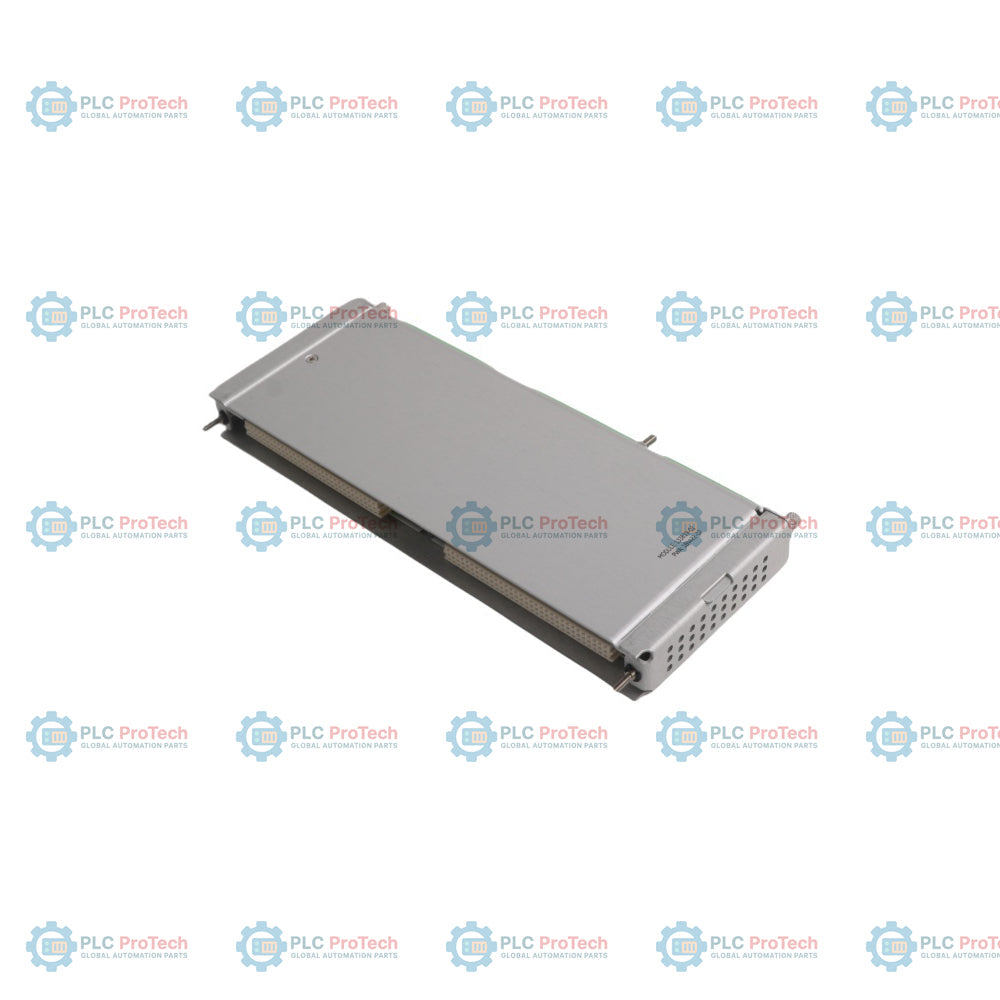

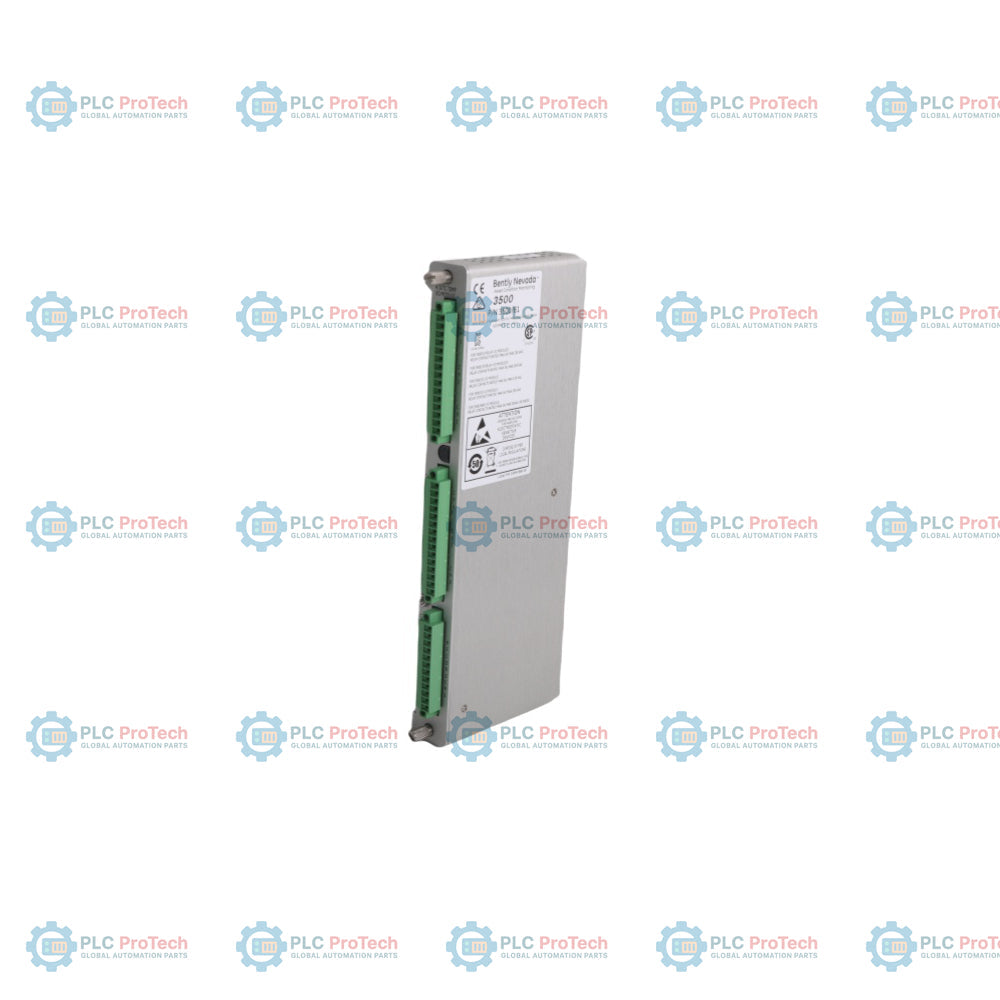

โมดูล I/O RTD/TC แบบไม่แยกตัวของ Bently Nevada 133819-02 3500/61

ภาพรวมผลิตภัณฑ์

Bently Nevada 133819-02 คือ โมดูล I/O RTD/TC แบบไม่แยกวงจรเฉพาะทาง ซึ่งออกแบบมาสำหรับ เครื่องมือตรวจสอบอุณหภูมิ 3500/61 โมดูลนี้ทำหน้าที่เป็นอินเทอร์เฟซทางกายภาพสำหรับการตรวจสอบอุณหภูมิ 6 ช่องสัญญาณ รองรับทั้งตัวตรวจจับอุณหภูมิแบบความต้านทาน (RTD) และเทอร์โมคัปเปิล (TC) โดย 133819-02 มีคุณสมบัติ จุดต่อสายภายใน ช่วยให้สามารถต่อสายภาคสนามเข้ากับเทอร์มินัลบล็อกบนโมดูล I/O ได้โดยตรง รุ่นแบบไม่แยกวงจรนี้ให้ความยืดหยุ่นสูงสุด โดยผู้ใช้สามารถกำหนดค่าโมดูลให้รองรับ TC, RTD หรือผสมเซนเซอร์ทั้งสองประเภทใน 6 ช่องสัญญาณได้

ฟังก์ชันอัจฉริยะและเอาต์พุตเครื่องบันทึก

ในฐานะส่วนประกอบของซีรีส์ 3500/61 โมดูล I/O นี้มี เอาต์พุตเครื่องบันทึกแยกเฉพาะสำหรับแต่ละช่องสัญญาณทั้ง 6 ช่อง โดยให้สัญญาณ +4 ถึง +20 mA ซึ่งแปรผันตามช่วงเต็มสเกลของเครื่องมือตรวจสอบ ช่วยให้เชื่อมต่อกับระบบควบคุมภายนอก ระบบ DCS หรือเครื่องบันทึกแบบกราฟเพื่อบันทึกข้อมูลได้อย่างราบรื่น สถาปัตยกรรมของโมดูลมีความทนทานต่อความขัดข้อง การทำงานของเครื่องมือตรวจสอบจะไม่ได้รับผลกระทบจากการลัดวงจรที่เอาต์พุตเครื่องบันทึก ทำให้ฟังก์ชันป้องกันเครื่องจักรหลักยังคงทำงานอยู่

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ความแตกต่างหลักระหว่างโมดูล 3500/60 และ 3500/61 คืออะไร?โมดูลทั้งสองมีฟังก์ชันการตรวจสอบอุณหภูมิ 6 ช่องสัญญาณเหมือนกัน อย่างไรก็ตาม 3500/61 (ซึ่งใช้ I/O 133819-02) มีเอาต์พุตเครื่องบันทึก 4-20 mA สำหรับแต่ละช่องสัญญาณ ขณะที่ 3500/60 ไม่มีเอาต์พุตแอนะล็อกเหล่านี้

ฉันสามารถใช้เซนเซอร์ต่างประเภทกันในโมดูล 133819-02 เดียวได้หรือไม่?ได้ โมดูล I/O แบบไม่แยกวงจรนี้แตกต่างจากรุ่นแบบแยกวงจรตรงที่สามารถกำหนดค่าผ่าน ซอฟต์แวร์กำหนดค่าแร็ก 3500 ให้รองรับอินพุต TC และ RTD ผสมกันในรูปแบบใดก็ได้จากทั้ง 6 ช่องสัญญาณ

โมดูลรองรับการเดินสาย RTD อย่างไร?โมดูลมีแหล่งจ่ายกระแสเฉพาะขนาด 925 $\mu$A ออกแบบมาเพื่อรองรับ RTD แบบ 3 สาย (ใช้แหล่งจ่ายกระแสสองชุดเพื่อชดเชยความต้านทานของสาย) และ RTD แบบ 4 สาย (ใช้แหล่งจ่ายชุดเดียว) ช่วยให้วัดอุณหภูมิได้อย่างแม่นยำกับทรานสดิวเซอร์หลากหลายประเภท

คู่มือวิศวกรรมภาคสนามและการติดตั้ง

• การจัดการจุดต่อสายภายใน: 133819-02 ใช้เทอร์มินัลบล็อกภายใน ตรวจสอบให้แน่ใจว่าสายภาคสนามมีการติดป้ายกำกับอย่างถูกต้องและยึดแน่นหนา เพื่อป้องกันสัญญาณขาดหายเป็นช่วง ๆ ซึ่งอาจทำให้ไฟ LED แสดงสถานะ "Bypass" หรือ "Error" บนแผงด้านหน้าของเครื่องมือตรวจสอบติดขึ้น

• ข้อควรพิจารณาด้านสภาพแวดล้อม: โมดูลรองรับช่วงอุณหภูมิการทำงานตั้งแต่ -30 °C ถึง +65 °C สำหรับการติดตั้งในสภาพแวดล้อมที่รุนแรง ตรวจสอบให้แน่ใจว่าแร็ก 3500 มีการระบายอากาศเพียงพอเพื่อรักษาขีดจำกัดดังกล่าวและป้องกันความคลาดเคลื่อนของความแม่นยำ

• การกำหนดค่า TMR: เมื่อใช้งานในแอปพลิเคชันแบบ Triple Modular Redundant (TMR) ต้องติดตั้งเครื่องมือตรวจสอบอุณหภูมิ 3 เครื่องในกลุ่มที่อยู่ติดกัน ระบบใช้การโหวต 2 รูปแบบเพื่อป้องกันไม่ให้ความขัดข้องจุดเดียวทำให้เกิดการทริปผิดพลาดในเครื่องจักรสำคัญ

ข้อได้เปรียบทางวิศวกรรม

Bently Nevada 133819-02 มอบโซลูชันความหนาแน่นสูงที่คุ้มค่าสำหรับการป้องกันอุณหภูมิเครื่องจักร ด้วยการรวมการรองรับ TC และ RTD ไว้ในโมดูลเดียวพร้อมจุดต่อสายภายใน จึงช่วยลดพื้นที่ในตู้และทำให้การเดินสายมีความซับซ้อนน้อยลง สำหรับการจัดซื้อแบบ B2B การเลือก 133819-02 ของแท้ช่วยให้มั่นใจได้ถึงความเข้ากันได้อย่างสมบูรณ์กับ ระบบตรวจสอบ 3500 พร้อมรักษาความแม่นยำสูงและความทนทานที่จำเป็นสำหรับการปกป้องกังหัน เครื่องอัด และมอเตอร์อุตสาหกรรมขนาดใหญ่
