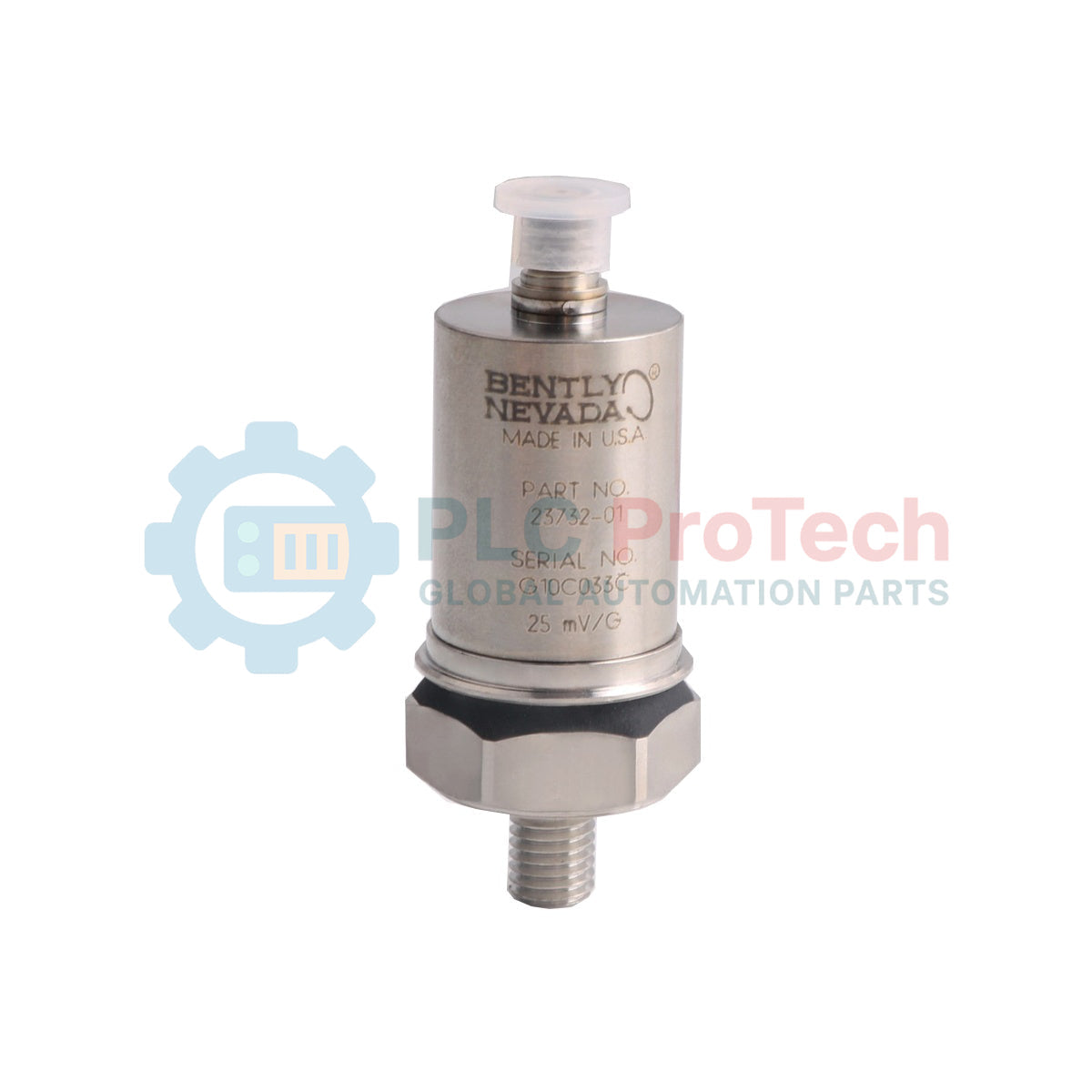

เครื่องวัดความเร่ง Bently Nevada 23732-01

SKU 23732-01

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 23732-01
Country of origin:สหรัฐอเมริกา
Product Type: เซนเซอร์ตรวจสอบการสั่นสะเทือน
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Bently Nevada 23732-01 ออกแบบมาสำหรับการปกป้องเครื่องจักรและการตรวจติดตามเพื่อวินิจฉัย เป็นแอ็กเซเลอโรมิเตอร์แบบเพียโซอิเล็กทริกชนิดติดตั้งกับตัวเรือนที่ทนทาน และปรับให้เหมาะสำหรับการวัดการสั่นสะเทือนความถี่สูง ให้ความไวที่สอบเทียบแล้ว 25 mV/g และออกแบบมาให้ทนต่อสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง จึงส่งสัญญาณความเร่งแบบไดนามิกที่เชื่อถือได้ไปยังระบบมอนิเตอร์ เช่น Bently Nevada ซีรีส์ 3500

คุณสมบัติหลัก

ตัวเรือนปิดผนึกอย่างผนึกแน่น: ผลิตจากสเตนเลสสตีล 316L เพื่อทนทานต่อสภาพแวดล้อมในกระบวนการผลิตที่มีฤทธิ์กัดกร่อนสูงและรุนแรง
การตอบสนองความถี่กว้าง: สามารถตรวจจับลักษณะเฉพาะของการสั่นสะเทือนได้ตั้งแต่ 10 Hz ถึง 20 kHz
ขีดจำกัดการกระแทกสูง: รองรับช่วงความเร่งแบบไดนามิกได้สูงสุด 75 g
ช่วงอุณหภูมิกว้าง: รองรับการทำงานที่เสถียรตลอดช่วงอุณหภูมิตั้งแต่ -29 องศาเซลเซียส ถึง +121 องศาเซลเซียส

การใช้งาน

การวัดการสั่นสะเทือนของตัวเรือนในกังหันก๊าซและกังหันไอน้ำ
การตรวจสอบความสมบูรณ์ของโครงสร้างและตัวเรือนตลับลูกปืนในปั๊ม พัดลม และคอมเพรสเซอร์สำหรับงานหนัก
ชุดเกียร์อุตสาหกรรมความเร็วสูงและมอเตอร์ไฟฟ้าขนาดใหญ่

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Bently Nevada
หมายเลขรุ่น	23732-01
ความไว	25 mV/g (2.55 mV/m/s2) +/-5%
ช่วงการวัดความเร่ง	สูงสุด 75 g (735 m/s2)
การตอบสนองความถี่	10 Hz ถึง 20 kHz (+/-3 dB); 30 Hz ถึง 10 kHz (+/-5%)
ความถี่เรโซแนนซ์เมื่อติดตั้ง	อย่างน้อย 30 kHz
อุณหภูมิขณะทำงานและจัดเก็บ	-29 องศาเซลเซียส ถึง +121 องศาเซลเซียส (-20 องศาฟาเรนไฮต์ ถึง +250 องศาฟาเรนไฮต์)
ความชื้นสัมพัทธ์	สูงสุด 95% โดยไม่มีการควบแน่น
ขนาดด้านราบของหัวหกเหลี่ยม	19.0 มม. (0.75 นิ้ว)
วัสดุตัวเรือน	สเตนเลสสตีล 316L
น้ำหนัก	60 กรัม (2.1 ออนซ์)
ประเทศต้นกำเนิด	สหรัฐอเมริกา (USA)
น้ำหนักจัดส่ง (คำนวณ)	1.0 กก.

รุ่นทางเลือกและความเข้ากันได้

23732-01 เป็นตัวแปลงสัญญาณการสั่นสะเทือนรุ่นเก่า เมื่อต้องวางแผนเปลี่ยนทดแทนในภาคสนาม โปรดทราบว่าการติดตั้งใหม่มักใช้แอ็กเซเลอโรมิเตอร์มาตรฐานของ Bently Nevada เช่น ซีรีส์ 200350 หรือ 330400 เนื่องจาก 23732-01 มีคุณลักษณะความไวเฉพาะที่ 25 mV/g การเปลี่ยนเป็นเซ็นเซอร์มาตรฐาน 100 mV/g จึงจำเป็นต้องปรับค่าตัวคูณสเกลของการกำหนดค่าช่องสัญญาณในซอฟต์แวร์มอนิเตอร์ เพื่อป้องกันข้อผิดพลาดในการสอบเทียบอย่างรุนแรง

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากสเกลความไวต่ำกว่า (25 mV/g เทียบกับอุปกรณ์ทั่วไปที่ 100 mV/g) ตรวจสอบให้แน่ใจว่าสายเคเบิลเชื่อมต่อทั้งหมดมีชีลด์สูงและเดินสายให้ห่างจากสวิตช์เกียร์แรงดันสูง หากใช้สายยาวโดยไม่มีสายโคแอกเชียลสัญญาณรบกวนต่ำโดยเฉพาะ อาจทำให้อัตราส่วนสัญญาณต่อสัญญาณรบกวนลดลง นอกจากนี้ ตรวจสอบให้แน่ใจว่าพื้นผิวติดตั้งเชิงโครงสร้างเรียบสนิทและไม่มีสีหรือเศษสิ่งสกปรก เพื่อคงการเชื่อมต่อความถี่สูงที่แม่นยำจนถึงขีดจำกัดเรโซแนนซ์ 30 kHz ของเซนเซอร์

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เพื่อป้องกันสัญญาณรบกวนทางไฟฟ้าและการรบกวนจากกราวด์ลูปไม่ให้ทำให้รูปคลื่นการสั่นสะเทือนแบบไดนามิกลดทอนลง ต้องต่อชีลด์ของสายเซนเซอร์ลงกราวด์ที่ปลายจอภาพเพียงด้านเดียว ตรวจสอบให้แน่ใจว่าตัวเรือนเซนเซอร์แยกทางกายภาพจากกราวด์ตัวเรือนเครื่องจักรในพื้นที่ เว้นแต่โมดูลขั้วรับสัญญาณจะมีสเตจอินพุตดิฟเฟอเรนเชียลแบบแยกวงจรโดยเฉพาะ

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดพลังงานและล็อกเอาต์เครื่องจักรโดยรอบทั้งหมดก่อนเริ่มการติดตั้งทางกล ตรวจสอบให้แน่ใจว่าอุณหภูมิตัวเรือนเครื่องจักรเย็นพอที่จะสัมผัสได้อย่างปลอดภัย เพื่อป้องกันการกระแทกจากความร้อนต่อผลึกเพียโซอิเล็กทริกภายในเซนเซอร์ระหว่างการติดตั้ง

1

เตรียมพื้นผิวติดตั้งโดยปาดเฉพาะจุดให้มีความหยาบผิว 0.8 ไมโครเมตร (32 ไมโครนิ้ว) Ra ตรวจสอบให้แน่ใจว่ารูยึดถูกต๊าปให้ตั้งฉากกับพื้นผิวอย่างสมบูรณ์

2

ทาจาระบีซิลิโคนหรือน้ำมันหล่อลื่นสำหรับการติดตั้งบาง ๆ ที่พื้นผิวสัมผัสของฐาน เพื่อเพิ่มประสิทธิภาพการเชื่อมต่อทางเสียงความถี่สูง

3

ขันเซนเซอร์เข้ากับรูยึดและขันให้ได้ค่าแรงบิดตามพิกัด ห้ามขันแน่นเกินไป เนื่องจากอาจทำให้เกิดความเอนเอียงทางกลอย่างถาวรหรือทำให้โครงสร้างผลึกภายในแตกร้าว

FAQ

การใช้งานหลักของเซนเซอร์ 23732-01 คืออะไร?

เซนเซอร์นี้ออกแบบมาสำหรับการวัดแรงสั่นสะเทือนที่ติดตั้งบนตัวเรือนของเครื่องจักรอุตสาหกรรมที่หมุนด้วยความเร็วสูง เช่น กังหันก๊าซ คอมเพรสเซอร์ และตัวเรือนตลับลูกปืนของมอเตอร์

ฉันจะเปลี่ยนเซนเซอร์ 23732-01 ได้อย่างไรหากเลิกผลิตแล้ว?

โดยทั่วไปสามารถเปลี่ยนเป็นรุ่นทางเลือกสมัยใหม่ เช่น เซนเซอร์ 200350 ได้ อย่างไรก็ตาม เนื่องจากรุ่นเดิมมีความไว 25 mV/g คุณต้องอัปเดตการตั้งค่าการกำหนดค่าช่องสัญญาณในแร็กตรวจสอบ เพื่อหลีกเลี่ยงข้อผิดพลาดในการปรับสเกล

ข้อกำหนดแรงบิดในการติดตั้งสำหรับเครื่องวัดความเร่งนี้คือเท่าใด?

โปรดดูแบบติดตั้งเฉพาะรุ่นเสมอเพื่อยืนยันขนาดเกลียวของสตัดยึดที่แน่นอน แต่เซนเซอร์วัดแรงสั่นสะเทือนที่ตัวเรือนมาตรฐานของ Bently Nevada ต้องใช้แรงบิดที่แม่นยำ เพื่อให้เกิดการถ่ายทอดสัญญาณความถี่สูงอย่างเหมาะสมโดยไม่ทำให้ผลึกภายในเสียหาย
