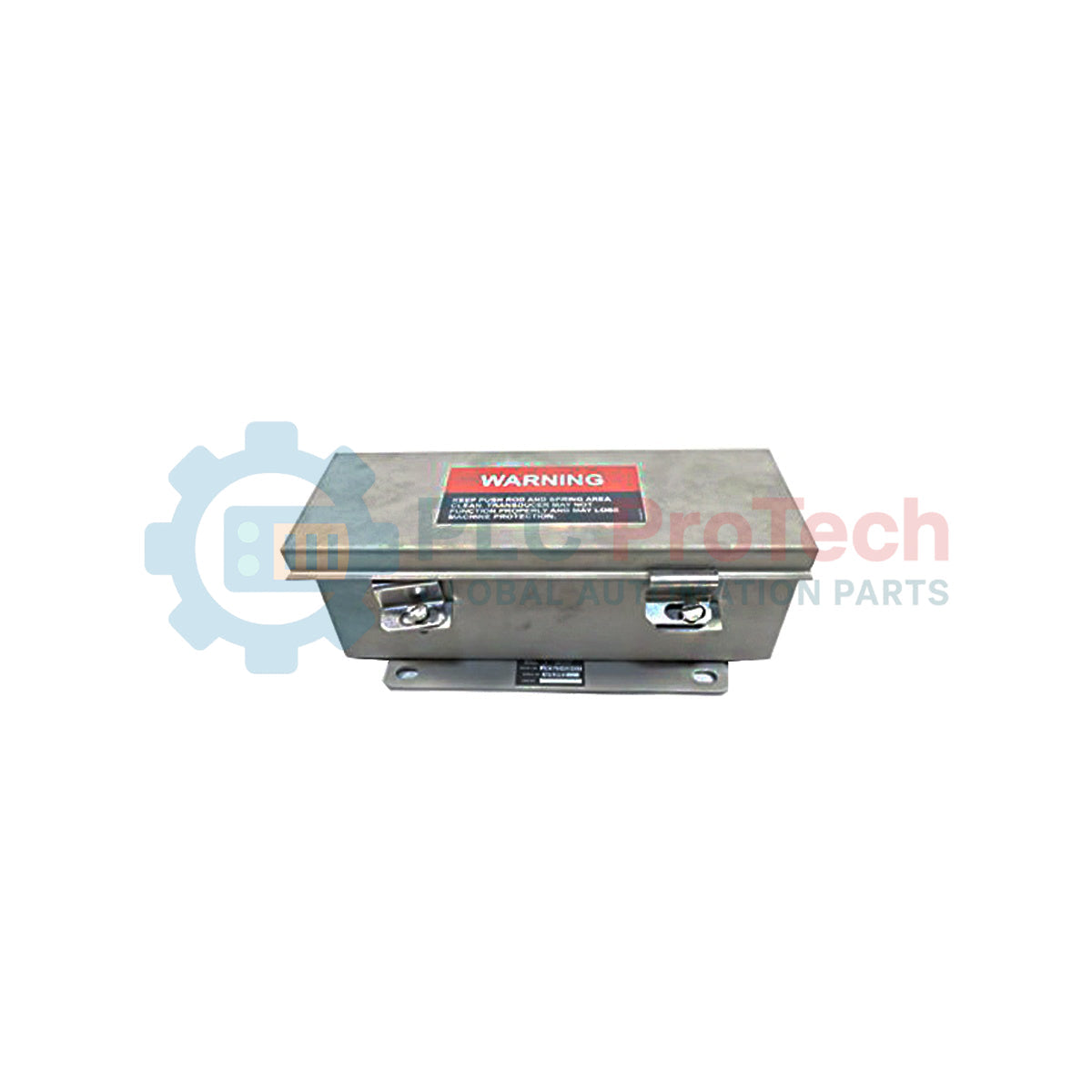

สำหรับการติดตามการขยายตัวจากความร้อนของตัวเรือนอย่างต่อเนื่องบนกังหันไอน้ำสำหรับผลิตไฟฟ้าขนาดใหญ่ ชุดทรานสดิวเซอร์ Bently Nevada 24765-02-00 ใช้หม้อแปลงผลต่างแบบแปรผันเชิงเส้นกระแสตรง (DC-LVDT) เพื่อส่งสัญญาณป้อนกลับการเคลื่อนตัวสัมบูรณ์ที่แม่นยำ ระบบงานหนักนี้แปลงการเคลื่อนที่ตามแนวแกนทางกายภาพเป็นแรงดันไฟฟ้ากระแสตรงแบบแอนะล็อก ช่วยให้ระบบป้องกันเครื่องจักรแบบกำกับดูแลติดตามการขยายตัวของโครงสร้างและป้องกันการเสียรูปของตัวเรือนหรือการติดขัดทางกล การออกแบบที่ใช้ไฟกระแสตรงช่วยลดความซับซ้อนของวงจรเครื่องมือวัดโดยไม่ต้องใช้แหล่งกระตุ้นกระแสสลับภายนอกและโมดูลดีมอดูเลเตอร์ พร้อมส่งสัญญาณที่ปรับสเกลแล้วโดยตรงไปยังห้องควบคุมหรือตู้แร็กมอนิเตอร์
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Bently Nevada |
| หมายเลขรุ่น | 24765-02-00 |
| ประเภททรานสดิวเซอร์ | ทรานสดิวเซอร์วัดการขยายตัวของตัวเรือนแบบกระแสตรง (DC-LVDT) |
| ตัวเลือกช่วงการวัดเชิงเส้น | 02 (50.8 มม. / 2.00 นิ้ว) |
| ตัวเลือกสปริงดึงกลับ | 00 (ไม่มีสปริงดึงกลับ; ต้องใช้ข้อต่อแบบแข็ง) |
| ตัวคูณสเกล | 0.404 V/mm (10.25 V/นิ้ว) ค่าพิกัด |
| การตอบสนองความถี่ (-3 dB) | 15 เฮิรตซ์ |
| อุณหภูมิขณะใช้งาน | -30 ถึง +100 องศาเซลเซียส |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา (USA) |
| น้ำหนักอุปกรณ์ | 2.3 กก. (5.07 ปอนด์) |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 3.5 กก. (7.71 ปอนด์) |
| ขนาดบรรจุภัณฑ์ (คำนวณแล้ว) | 24.1 ซม. x 11.7 ซม. x 8.9 ซม. (9.49 นิ้ว x 4.61 นิ้ว x 3.50 นิ้ว) |
Bently Nevada 24765-02-00 ใช้งานร่วมกับ 3500/45 Position Monitor ได้โดยตรง หรือใช้กับมอนิเตอร์ตำแหน่งซีรีส์ 3300 รุ่นเก่าที่กำหนดค่าสำหรับอินพุต DC-LVDT เมื่อเปลี่ยนชุดวัดการขยายตัวของตัวเรือนแบบ AC-LVDT รุ่นเก่า โปรดทราบว่าต้องบายพาสหรือถอดชุดดีมอดูเลเตอร์ AC ภายนอกออก เนื่องจาก 24765 มีวงจรกระตุ้นและปรับสภาพสัญญาณในตัว ตรวจสอบให้แน่ใจว่าการ์ดช่องสัญญาณของระบบมอนิเตอร์ได้รับการกำหนดค่าสำหรับอินพุตแรงดัน DC พร้อมสเกลแฟกเตอร์ที่ถูกต้อง (10.25 V/in) เพื่อหลีกเลี่ยงเส้นโค้งการปรับเทียบที่ผิดพลาด
เนื่องจากชุดประกอบนี้ใช้ Option 00 (ไม่มีสปริงดึงกลับ) ก้านแกนเซนเซอร์จึงไม่หดกลับโดยอัตโนมัติ ต้องยึดก้านเข้ากับตัวเรือนกังหันด้วยสลักกล สลักเกลียว หรือสายรั้งผ่านชุดโยก หากจุดเชื่อมต่อทางกายภาพนี้หลุดหรือเลื่อนระหว่างการเปลี่ยนแปลงอุณหภูมิ ทรานสดิวเซอร์จะคงอยู่ที่ตำแหน่งทางกายภาพล่าสุด ทำให้ระบบมอนิเตอร์รายงานสัญญาณแบบคงที่หรือ "flatline" นอกจากนี้ แรงกระทำด้านข้างหรือการเยื้องแนวเชิงมุมระหว่างการเคลื่อนตัวของตัวเรือนจะทำให้เกิดแรงเสียดทานภายใน ส่งผลให้บูชรองรับ PTFE สึกหรอและทำให้การวัดเกิดอาการติดขัด
เมื่อติดตั้งทรานสดิวเซอร์ในสภาวะที่เครื่องจักรเย็น ให้ปรับข้อต่อทางกลเพื่อให้แกน LVDT อยู่ใกล้ปลายลบของระยะชักทางกายภาพ วิธีนี้จะเพิ่มช่วงการวัดด้านบวกที่ใช้งานได้สูงสุดเมื่อกังหันไอน้ำร้อนขึ้นและขยายตัว ตรวจสอบให้แน่ใจว่าชิลด์ของสายไฟภาคสนามต่อกราวด์เฉพาะที่เทอร์มินัลบล็อกของแร็กมอนิเตอร์ 3500 เท่านั้น การต่อกราวด์ชิลด์ทั้งสองด้านอาจทำให้เกิดกราวด์ลูปเนื่องจากความต่างศักย์ระหว่างฐานรากกังหันกับกราวด์เครื่องมือในห้องควบคุม
ตรวจสอบให้แน่ใจว่ากังหันหยุดทำงานโดยสมบูรณ์ ตัดพลังงานแล้ว และเย็นลงจนถึงอุณหภูมิแวดล้อมก่อนเริ่มติดตั้งหรือปรับตั้งชุดทรานสดิวเซอร์ การเคลื่อนตัวของตัวเรือนโครงสร้างระหว่างการเย็นลงก่อให้เกิดอันตรายจากการถูกบดอัดอย่างรุนแรง ถอดแหล่งจ่ายไฟของวงจรมอนิเตอร์ที่เกี่ยวข้องทั้งหมดเพื่อป้องกันแรงดันกระชากชั่วขณะไม่ให้ทำให้อุปกรณ์อิเล็กทรอนิกส์ LVDT ภายในเสียหายระหว่างการเดินสาย
ติดตั้งตัวเรือนป้องกันแบบทนทานให้แน่นหนากับแผ่นฐานหรือแท่นรองแข็งของกังหัน โดยจัดแนวให้ขนานกับทิศทางการขยายตัวของตัวเรือน
เชื่อมต่อปลายก้าน LVDT ทางกลเข้ากับขายึดตัวเรือนหรือฐานเลื่อน ตรวจสอบให้แน่ใจว่าไม่มีการเยื้องเชิงมุมหรือการติดขัดตลอดระยะชัก 50.8 มม.
เชื่อมต่อสายจ่ายไฟ DC และสายเอาต์พุตสัญญาณภายในกล่องรวมสายแบบติดตั้งรวม โดยใช้ท่อร้อยสายแบบอ่อนเพื่อแยกตัวเรือนออกจากแรงสั่นสะเทือนของกังหัน
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 24765-02-00
Country of origin:สหรัฐอเมริกา
Product Type: ชุดทรานสดิวเซอร์ตรวจวัดการขยายตัวของตัวเรือน
Payment: T/T, Western Union
Weight: 320g
Dimensions: 24.1 ซม. x 11.7 ซม. x 8.9 ซม. (9.49 นิ้ว x 4.61 นิ้ว x 3.50 นิ้ว)
Shipping port: Xiamen
Warranty: 12 months
สำหรับการติดตามการขยายตัวจากความร้อนของตัวเรือนอย่างต่อเนื่องบนกังหันไอน้ำสำหรับผลิตไฟฟ้าขนาดใหญ่ ชุดทรานสดิวเซอร์ Bently Nevada 24765-02-00 ใช้หม้อแปลงผลต่างแบบแปรผันเชิงเส้นกระแสตรง (DC-LVDT) เพื่อส่งสัญญาณป้อนกลับการเคลื่อนตัวสัมบูรณ์ที่แม่นยำ ระบบงานหนักนี้แปลงการเคลื่อนที่ตามแนวแกนทางกายภาพเป็นแรงดันไฟฟ้ากระแสตรงแบบแอนะล็อก ช่วยให้ระบบป้องกันเครื่องจักรแบบกำกับดูแลติดตามการขยายตัวของโครงสร้างและป้องกันการเสียรูปของตัวเรือนหรือการติดขัดทางกล การออกแบบที่ใช้ไฟกระแสตรงช่วยลดความซับซ้อนของวงจรเครื่องมือวัดโดยไม่ต้องใช้แหล่งกระตุ้นกระแสสลับภายนอกและโมดูลดีมอดูเลเตอร์ พร้อมส่งสัญญาณที่ปรับสเกลแล้วโดยตรงไปยังห้องควบคุมหรือตู้แร็กมอนิเตอร์
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Bently Nevada |
| หมายเลขรุ่น | 24765-02-00 |
| ประเภททรานสดิวเซอร์ | ทรานสดิวเซอร์วัดการขยายตัวของตัวเรือนแบบกระแสตรง (DC-LVDT) |
| ตัวเลือกช่วงการวัดเชิงเส้น | 02 (50.8 มม. / 2.00 นิ้ว) |
| ตัวเลือกสปริงดึงกลับ | 00 (ไม่มีสปริงดึงกลับ; ต้องใช้ข้อต่อแบบแข็ง) |
| ตัวคูณสเกล | 0.404 V/mm (10.25 V/นิ้ว) ค่าพิกัด |
| การตอบสนองความถี่ (-3 dB) | 15 เฮิรตซ์ |
| อุณหภูมิขณะใช้งาน | -30 ถึง +100 องศาเซลเซียส |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา (USA) |
| น้ำหนักอุปกรณ์ | 2.3 กก. (5.07 ปอนด์) |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 3.5 กก. (7.71 ปอนด์) |
| ขนาดบรรจุภัณฑ์ (คำนวณแล้ว) | 24.1 ซม. x 11.7 ซม. x 8.9 ซม. (9.49 นิ้ว x 4.61 นิ้ว x 3.50 นิ้ว) |
Bently Nevada 24765-02-00 ใช้งานร่วมกับ 3500/45 Position Monitor ได้โดยตรง หรือใช้กับมอนิเตอร์ตำแหน่งซีรีส์ 3300 รุ่นเก่าที่กำหนดค่าสำหรับอินพุต DC-LVDT เมื่อเปลี่ยนชุดวัดการขยายตัวของตัวเรือนแบบ AC-LVDT รุ่นเก่า โปรดทราบว่าต้องบายพาสหรือถอดชุดดีมอดูเลเตอร์ AC ภายนอกออก เนื่องจาก 24765 มีวงจรกระตุ้นและปรับสภาพสัญญาณในตัว ตรวจสอบให้แน่ใจว่าการ์ดช่องสัญญาณของระบบมอนิเตอร์ได้รับการกำหนดค่าสำหรับอินพุตแรงดัน DC พร้อมสเกลแฟกเตอร์ที่ถูกต้อง (10.25 V/in) เพื่อหลีกเลี่ยงเส้นโค้งการปรับเทียบที่ผิดพลาด
เนื่องจากชุดประกอบนี้ใช้ Option 00 (ไม่มีสปริงดึงกลับ) ก้านแกนเซนเซอร์จึงไม่หดกลับโดยอัตโนมัติ ต้องยึดก้านเข้ากับตัวเรือนกังหันด้วยสลักกล สลักเกลียว หรือสายรั้งผ่านชุดโยก หากจุดเชื่อมต่อทางกายภาพนี้หลุดหรือเลื่อนระหว่างการเปลี่ยนแปลงอุณหภูมิ ทรานสดิวเซอร์จะคงอยู่ที่ตำแหน่งทางกายภาพล่าสุด ทำให้ระบบมอนิเตอร์รายงานสัญญาณแบบคงที่หรือ "flatline" นอกจากนี้ แรงกระทำด้านข้างหรือการเยื้องแนวเชิงมุมระหว่างการเคลื่อนตัวของตัวเรือนจะทำให้เกิดแรงเสียดทานภายใน ส่งผลให้บูชรองรับ PTFE สึกหรอและทำให้การวัดเกิดอาการติดขัด
เมื่อติดตั้งทรานสดิวเซอร์ในสภาวะที่เครื่องจักรเย็น ให้ปรับข้อต่อทางกลเพื่อให้แกน LVDT อยู่ใกล้ปลายลบของระยะชักทางกายภาพ วิธีนี้จะเพิ่มช่วงการวัดด้านบวกที่ใช้งานได้สูงสุดเมื่อกังหันไอน้ำร้อนขึ้นและขยายตัว ตรวจสอบให้แน่ใจว่าชิลด์ของสายไฟภาคสนามต่อกราวด์เฉพาะที่เทอร์มินัลบล็อกของแร็กมอนิเตอร์ 3500 เท่านั้น การต่อกราวด์ชิลด์ทั้งสองด้านอาจทำให้เกิดกราวด์ลูปเนื่องจากความต่างศักย์ระหว่างฐานรากกังหันกับกราวด์เครื่องมือในห้องควบคุม
ตรวจสอบให้แน่ใจว่ากังหันหยุดทำงานโดยสมบูรณ์ ตัดพลังงานแล้ว และเย็นลงจนถึงอุณหภูมิแวดล้อมก่อนเริ่มติดตั้งหรือปรับตั้งชุดทรานสดิวเซอร์ การเคลื่อนตัวของตัวเรือนโครงสร้างระหว่างการเย็นลงก่อให้เกิดอันตรายจากการถูกบดอัดอย่างรุนแรง ถอดแหล่งจ่ายไฟของวงจรมอนิเตอร์ที่เกี่ยวข้องทั้งหมดเพื่อป้องกันแรงดันกระชากชั่วขณะไม่ให้ทำให้อุปกรณ์อิเล็กทรอนิกส์ LVDT ภายในเสียหายระหว่างการเดินสาย
ติดตั้งตัวเรือนป้องกันแบบทนทานให้แน่นหนากับแผ่นฐานหรือแท่นรองแข็งของกังหัน โดยจัดแนวให้ขนานกับทิศทางการขยายตัวของตัวเรือน
เชื่อมต่อปลายก้าน LVDT ทางกลเข้ากับขายึดตัวเรือนหรือฐานเลื่อน ตรวจสอบให้แน่ใจว่าไม่มีการเยื้องเชิงมุมหรือการติดขัดตลอดระยะชัก 50.8 มม.
เชื่อมต่อสายจ่ายไฟ DC และสายเอาต์พุตสัญญาณภายในกล่องรวมสายแบบติดตั้งรวม โดยใช้ท่อร้อยสายแบบอ่อนเพื่อแยกตัวเรือนออกจากแรงสั่นสะเทือนของกังหัน
การจัดส่งด่วนทั่วโลก
การคืนสินค้าและการรับประกัน
คำสั่งซื้อจะถูกดำเนินการและจัดส่งในวันจันทร์ถึงวันศุกร์ (ไม่รวมวันหยุดราชการ)
สำหรับคุณสมบัติครบถ้วน ค่าธรรมเนียมการเติมสินค้าใหม่ และรายละเอียดการคืนสินค้าระหว่างประเทศ กรุณาดูที่เว็บไซต์อย่างเป็นทางการของเรา นโยบายการคืนเงินและการคืนสินค้า .
