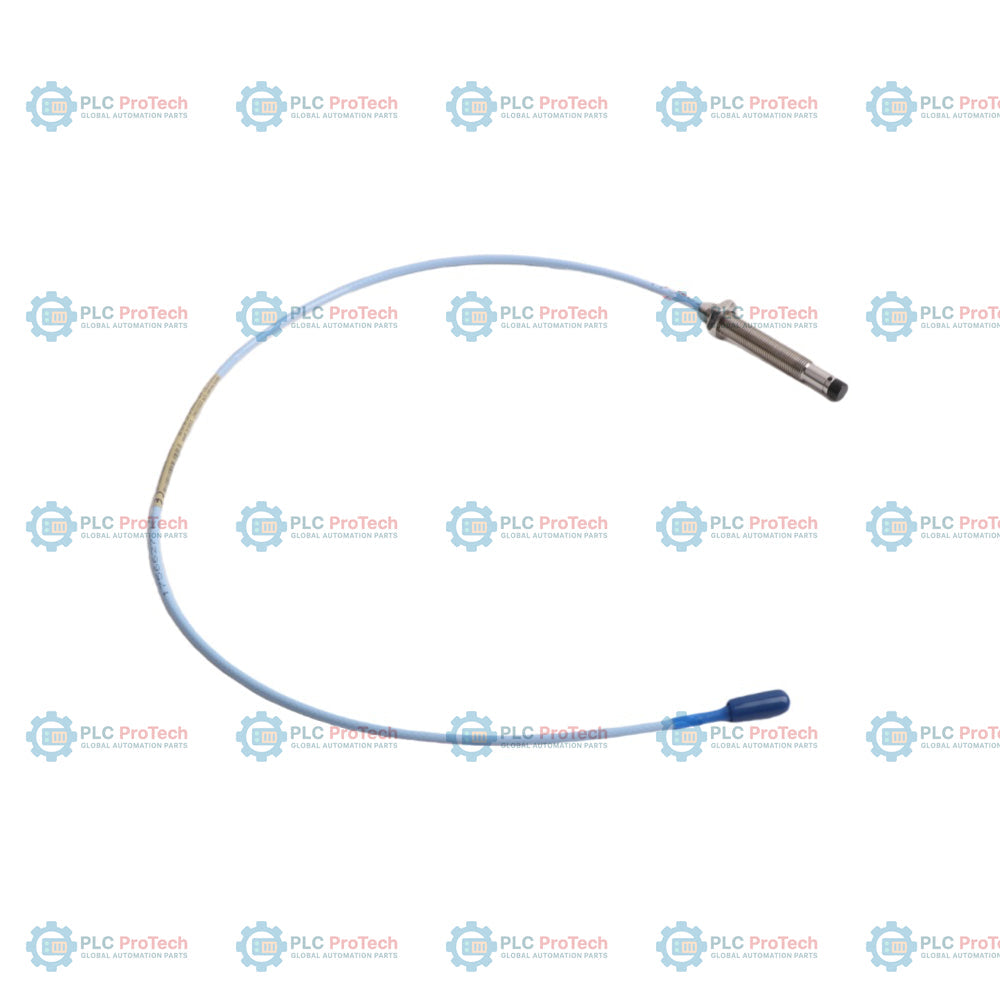

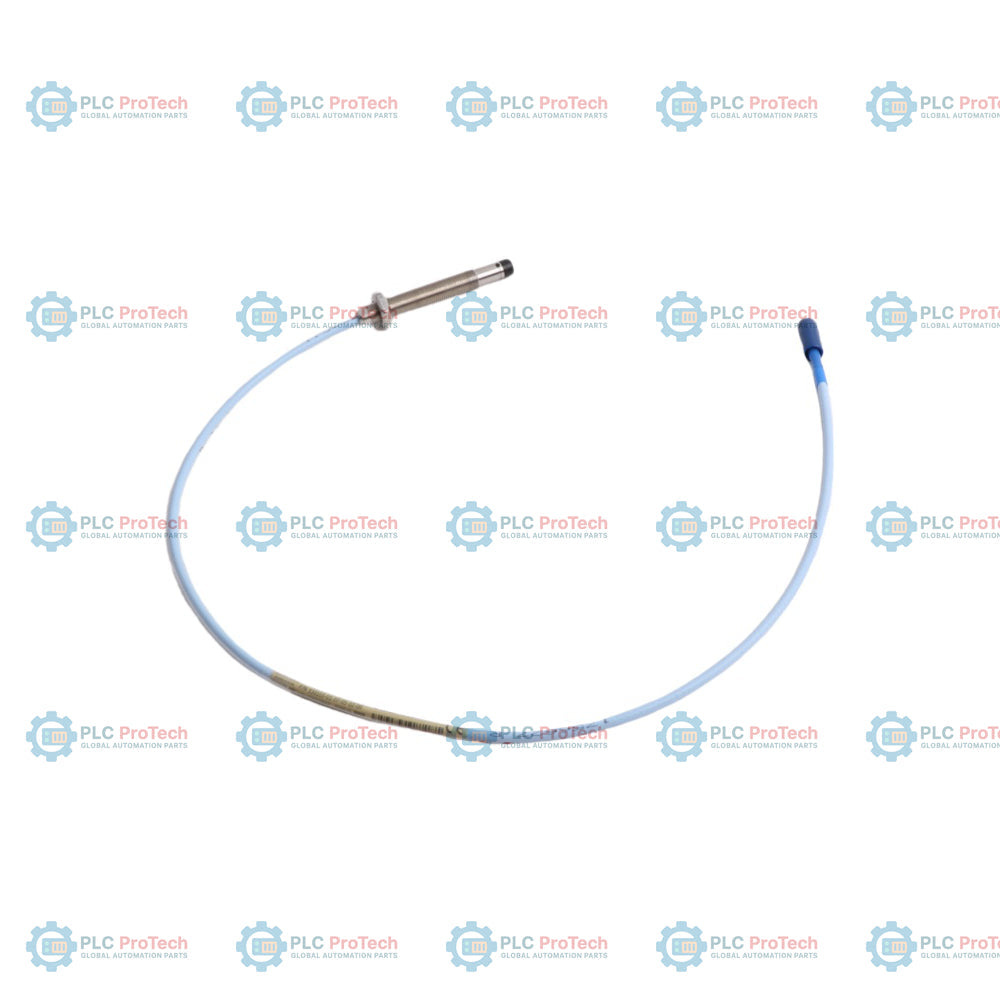

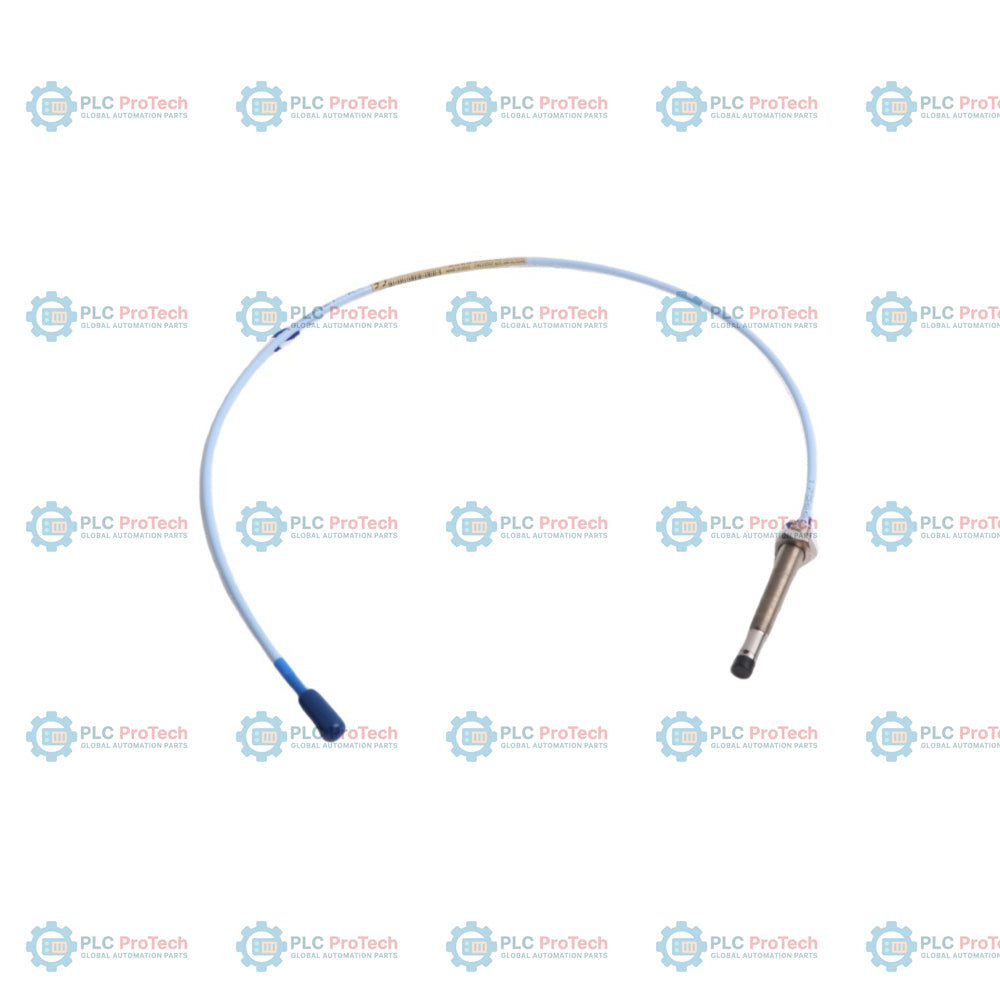

Bently Nevada 330103-01-07-50-02-00 หัววัดระยะใกล้ 3300 XL 8 มม.

คำอธิบาย

ตัวเลือก 01 (ความยาวส่วนไม่มีเกลียว 0.1 นิ้ว), ตัวเลือก 07 (ความยาวตัวเรือน 0.7 นิ้ว), ตัวเลือก 50 (ความยาวรวม 5.0 ม.), ตัวเลือก 02 (ขั้วต่อ ClickLoc ขนาดเล็ก, สายเคเบิลมาตรฐาน) และตัวเลือก 00 (ไม่ต้องมีการรับรองจากหน่วยงาน) เป็นตัวกำหนด 330103-01-07-50-02-00 การกำหนดค่าโพรบวัดระยะใกล้ 3300 XL ขนาด 8 มม. ระบบทรานสดิวเซอร์กระแสไหลวนแบบไม่สัมผัสนี้ออกแบบมาสำหรับการป้องกันเครื่องจักรสำคัญ โดยให้การวัดการสั่นสะเทือนของเพลาและตำแหน่งในแนวแกนที่แม่นยำในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง คำว่า 330103 ซีรีส์นี้มีเกลียว M10 x 1 และการออกแบบสายเคเบิลที่ไม่มีเกราะหุ้ม รองรับการใช้งานร่วมกับเซนเซอร์ Proximitor 3300 XL ของ Bently Nevada และสายต่อขยายได้อย่างสมบูรณ์ จึงเป็นห่วงโซ่การวัดครบชุดที่ส่งสัญญาณแรงดันไฟฟ้าตามสัดส่วนไปยังระบบตรวจสอบ เช่น ซีรีส์ 3500 หรือ 3300 การกำหนดค่านี้ได้รับการปรับให้เหมาะกับการติดตั้งที่ต้องใช้ความยาวโพรบและส่วนไม่มีเกลียวตามกำหนด เพื่อให้สอดคล้องกับระยะเคลียร์ทางกลและระยะห่างในการติดตั้งของเครื่องจักรเทอร์โบหรือคอมเพรสเซอร์แบบแรงเหวี่ยง

คุณสมบัติ

• การออกแบบเกลียว M10 x 1 (ซีรีส์ 330103) โดยไม่มีเกราะหุ้ม
• ความยาวระบบรวม 5.0 เมตร ซึ่งเหมาะสมกับการใช้งานร่วมกับเซนเซอร์ Proximitor ความยาว 5 เมตร
• ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc สำหรับการเชื่อมต่อปลายสายที่เชื่อถือได้และแน่นหนา
• โครงสร้างสายเคเบิลมาตรฐานที่ไม่มีเกราะป้องกัน
• การวัดการสั่นสะเทือนและตำแหน่งของเพลาแบบไม่สัมผัส
• รองรับการใช้งานร่วมกับระบบทรานสดิวเซอร์ซีรีส์ 3300 ที่มีอยู่เดิม

การใช้งาน

• การตรวจสอบการสั่นสะเทือนในแนวรัศมีและตำแหน่งในแนวแกนของเครื่องจักรหมุน
• การป้องกันเครื่องจักรสำคัญสำหรับกังหันไอน้ำ กังหันก๊าซ และกังหันน้ำ
• การวิเคราะห์การสั่นสะเทือนของคอมเพรสเซอร์แบบแรงเหวี่ยงและแบบแกน
• การตรวจสอบอุตสาหกรรมอเนกประสงค์สำหรับปั๊ม เครื่องเป่าลม และพัดลม

ข้อมูลการสั่งซื้อ

ตัวเลือก	รหัสใน SKU นี้	คำอธิบาย
หมายเลขชิ้นส่วนที่สั่งซื้อได้	330103-01-07-50-02-00	โพรบวัดระยะใกล้ 3300 XL ขนาด 8 มม., M10 x 1, ไม่มีเกราะหุ้ม
A - ความยาวส่วนไม่มีเกลียว	01	0.1 นิ้ว (2.5 มม.)
B - ความยาวตัวเรือน	07	0.7 นิ้ว (17.8 มม.)
C - ความยาวทั้งหมด	50	5.0 เมตร (16.4 ฟุต)
D - ขั้วต่อ/สายเคเบิล	02	ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc, สายเคเบิลมาตรฐาน
E - การรับรองจากหน่วยงาน	00	ไม่จำเป็น

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Bently Nevada
หมายเลขชิ้นส่วน	330103-01-07-50-02-00
เส้นผ่านศูนย์กลางโพรบ	8 มม.
ขนาดเกลียว	M10 x 1
วัสดุตัวเรือนโพรบ	สเตนเลส AISI 303 หรือ 304
ความยาวระบบทั้งหมด	5.0 m
ประเภทขั้วต่อ	โคแอกเชียลขนาดเล็ก ClickLoc
ประเภทสายเคเบิล	มาตรฐาน (ไม่มีเกราะหุ้ม)
ช่วงเชิงเส้น	2 มม. (80 มิล)
อุณหภูมิการทำงาน	-55 C ถึง +177 C
การรับรองจากหน่วยงาน	ไม่มี (ตัวเลือก 00)

แนวทางการติดตั้ง

• ตรวจสอบให้แน่ใจว่าตั้งระยะห่างของโพรบถูกต้องตามข้อกำหนดของมอนิเตอร์เครื่องจักร (โดยทั่วไปคือ -10V ถึง -12V DC ที่ระยะห่างกึ่งกลาง)
• ใช้ขายึดติดตั้งโพรบที่เหมาะสม (เช่น ซีรีส์ 137491 หรือ 137492) สำหรับเกลียว M10
• ตรวจสอบให้แน่ใจว่าเดินสายโคแอกเชียลห่างจากสายไฟแรงดันสูง เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า (EMI)
• อย่าขันน็อตล็อกโพรบแน่นเกินไป ตรวจสอบให้แน่ใจว่าโพรบขันแน่นอย่างมั่นคงเพื่อป้องกันการคลายตัวจากแรงสั่นสะเทือน
• ป้องกันขั้วต่อทั้งหมดด้วยอุปกรณ์ป้องกันขั้วต่อหรือเทปซิลิโคนหลอมประสานตัวเอง หากสภาพแวดล้อมมีความชื้นหรือสิ่งปนเปื้อน
