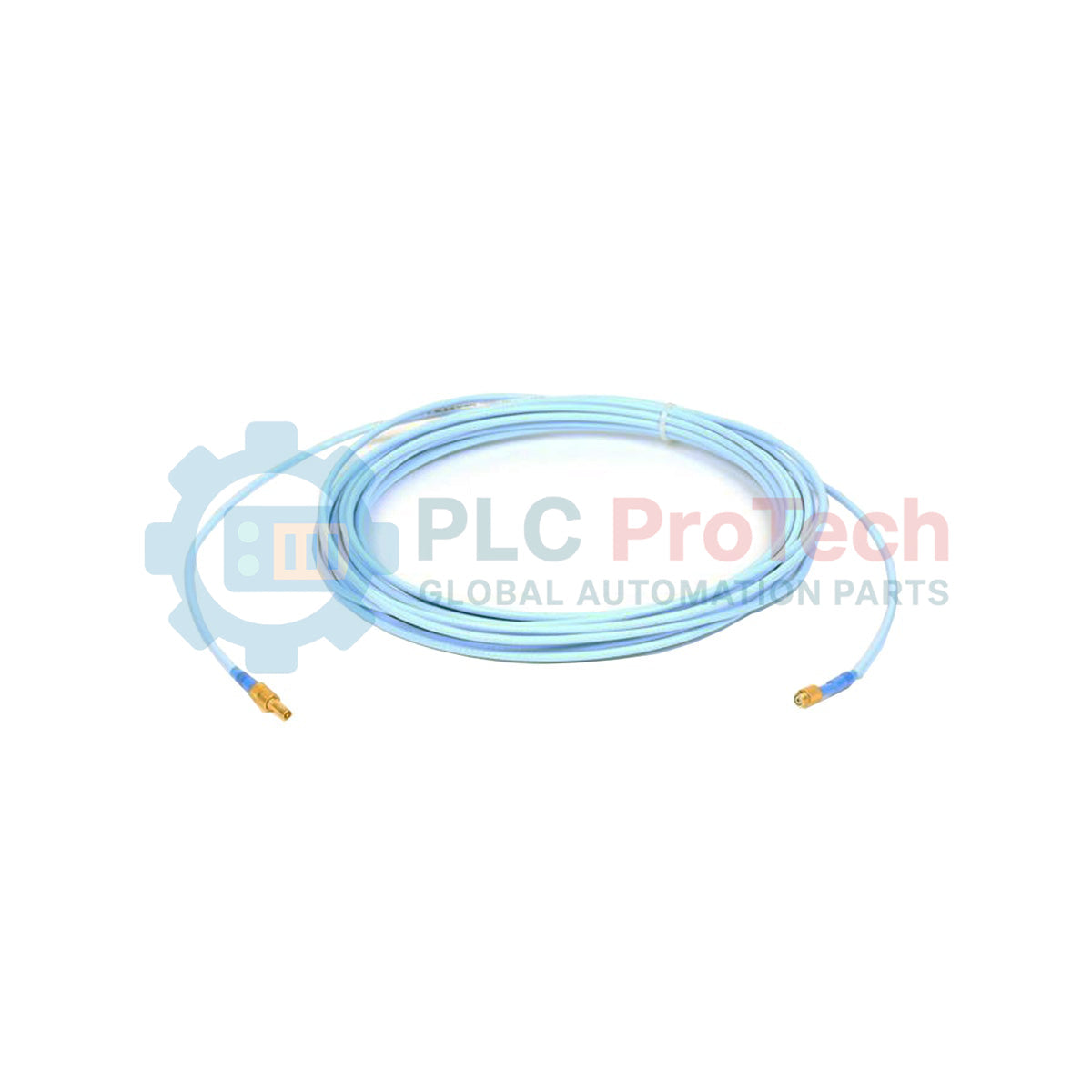

สายต่อขยาย Bently Nevada 3300 XL ช่วงอุณหภูมิขยาย (ETR) รุ่น 330190-080-00-CN | 3300 XL

ภาพรวมผลิตภัณฑ์

Bently Nevada 330190-080-00-CN เป็นสายต่อขยาย 3300 XL Extended Temperature Range (ETR) ที่ออกแบบมาสำหรับระบบตรวจสอบการสั่นสะเทือนซึ่งทำงานในสภาพแวดล้อมอุตสาหกรรมที่มีอุณหภูมิสูงและไม่คงที่ทางความร้อน ใช้ในกังหัน เครื่องอัด หน่วยปิโตรเคมี และระบบผลิตไฟฟ้า ซึ่งต้องรักษาเสถียรภาพของสัญญาณภายใต้ความเค้นทางความร้อนอย่างต่อเนื่อง

สายเคเบิลนี้รองรับการส่งสัญญาณที่เชื่อถือได้ระหว่างโพรบตรวจจับระยะใกล้กับโมดูลตรวจสอบ พร้อมรักษาความสมบูรณ์ทางไฟฟ้าในช่วงอุณหภูมิที่กว้างขึ้น ช่วยลดการเบี่ยงเบนของการวัดและปกป้องระบบป้องกันเครื่องจักรจากการเสื่อมสภาพของสัญญาณในพื้นที่ปฏิบัติงานที่รุนแรง

รุ่นความยาว 8.0 เมตรช่วยให้ติดตั้งได้อย่างยืดหยุ่นสำหรับรูปแบบการตรวจสอบแบบกระจายในชุดเครื่องจักรอุตสาหกรรมขนาดใหญ่

รายละเอียดโครงสร้างรหัสทางเทคนิค

โครงสร้างนี้กำหนดการกำหนดค่าทางกล มาตรฐานการออกแบบทางไฟฟ้า และการจัดประเภทด้านการปฏิบัติตามข้อกำหนดภายในตระกูลสายต่อขยาย ETR

ข้อมูลจำเพาะทางเทคนิค

หมายเหตุการตีความทางวิศวกรรม

สายเคเบิลซีรีส์ ETR ออกแบบมาสำหรับสภาพแวดล้อมที่สายต่อขยายมาตรฐานไม่สามารถรักษาคุณลักษณะทางไฟฟ้าให้คงที่ได้ภายใต้อุณหภูมิสูง

ฉนวนฟลูออโรเอทิลีนโพรพิลีน (FEP) ช่วยเพิ่มความทนทานต่อความร้อนและเสถียรภาพทางเคมี ทำให้สายเคเบิลเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมน้ำมัน ก๊าซ และอุณหภูมิสูง

โครงสร้างไตรแอกเซียลช่วยให้ส่งสัญญาณรบกวนต่ำและรักษาคุณลักษณะอิมพีแดนซ์ให้คงที่ตลอดแนวสายเคเบิลที่มีความยาวมาก

หมายเหตุการใช้งานภาคสนาม

สายเคเบิลนี้ใช้ที่ใด?
ใช้ในกังหัน เครื่องอัด และระบบตรวจสอบอุตสาหกรรมอุณหภูมิสูง

อะไรทำให้สายเคเบิล ETR แตกต่าง?
สามารถรักษาเสถียรภาพทางไฟฟ้าได้ภายใต้ช่วงอุณหภูมิที่ขยาย

ใช้งานร่วมกับระบบ 3300 XL มาตรฐานได้หรือไม่?
ได้ สามารถใช้งานร่วมกับสถาปัตยกรรมการวัดระยะใกล้ของ 3300 XL ได้อย่างสมบูรณ์

เหตุใดโครงสร้างไตรแอกเซียลจึงมีความสำคัญ?
ช่วยลดสัญญาณรบกวนและเพิ่มเสถียรภาพของสัญญาณในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง

หมายเหตุการติดตั้งและการทดสอบเดินระบบ

หลีกเลี่ยงการเดินสายใกล้ท่อไอน้ำอุณหภูมิสูงหรือแหล่งความร้อนที่มีอุณหภูมิเกินค่าพิกัด

ตรวจสอบให้แน่ใจว่ามีการต่อลงดินของชิลด์อย่างเหมาะสม เพื่อรักษาความสมบูรณ์ของสัญญาณในสภาพแวดล้อมทางไฟฟ้าที่มีสัญญาณรบกวน

รักษารัศมีการดัดให้เหมาะสมเพื่อป้องกันการเสื่อมสภาพของโครงสร้างชิลด์ไตรแอกเซียล

ตรวจสอบการเสียบขั้วต่อให้แน่นก่อนทดสอบเดินระบบ เพื่อให้เอาต์พุตการวัดมีเสถียรภาพ

คำแนะนำด้านวิศวกรรมและการปฏิบัติงาน

เว้นระยะป้องกันความร้อนในการเดินสาย เพื่อหลีกเลี่ยงการสัมผัสแหล่งความร้อนแผ่รังสีอย่างต่อเนื่อง

ตรวจสอบให้มีการยึดรับแรงดึงอย่างเหมาะสมบริเวณทางเข้าสู่ตู้ เพื่อป้องกันการถ่ายโอนแรงเค้นทางกล

ตรวจสอบสภาพฉนวนเป็นระยะในการใช้งานที่อุณหภูมิสูง

เว้นระยะจากสายไฟฟ้ากำลังสูงเพื่อลดการรบกวนจาก EMI
