Manufacturer: Bently Nevada
Product No.: 330196-05-30-10-CN
Country of origin:สหรัฐอเมริกา
Product Type: โพรบ 3300 XL 8 mm ETR แบบติดตั้งย้อนกลับ
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 140g
Dimensions: 35 มม. x 10 มม. x 10 มม. (สูง x กว้าง x ลึก)
Shipping port: Xiamen
Warranty: 12 months
330196-05-30-10-CN คือโพรบตรวจจับระยะใกล้ 3300 XL 8 มม. ช่วงอุณหภูมิขยาย (ETR) แบบติดตั้งกลับด้าน ซึ่งมีเกลียวเมตริก M10 x 1 ความยาวส่วนที่ไม่มีเกลียว 5.0 มม. (ตัวเลือก 05) ความยาวตัวเรือนโดยรวม 30 มม. (ตัวเลือก 30) ความยาวโพรบรวม 1.0 เมตร (ตัวเลือก 10) และชุดการรับรองพื้นที่อันตรายในประเทศจีน CN การกำหนดค่าเซ็นเซอร์เฉพาะนี้ออกแบบมาให้ทำงานในสภาพแวดล้อมที่สายเคเบิลและขั้วต่อโพรบสัมผัสอุณหภูมิได้สูงถึง 260 องศาเซลเซียส และปลายโพรบสูงถึง 218 องศาเซลเซียส ซึ่งเกินขีดจำกัดของโพรบตรวจจับระยะใกล้มาตรฐาน
การติดตั้งแบบกลับด้านช่วยให้ติดตั้งโพรบผ่านปลอกยึดหรือเรือนได้ ทำให้การเปลี่ยนและบำรุงรักษาเครื่องจักรอุตสาหกรรมทำได้ง่ายขึ้น โพรบนี้ทำงานภายในระบบทรานสดิวเซอร์กระแสไหลวน 3300 XL ซึ่งใช้ทั้งสำหรับการวัดช่องว่างคงที่ (ตำแหน่งตามแนวแกน) และการวัดการสั่นสะเทือนแบบไดนามิก เมื่อใช้งานร่วมกับเซ็นเซอร์ Proximitor 3300 XL และสายต่อที่เข้ากันได้ ระบบจะแปลงระยะทางจริงระหว่างปลายโพรบกับพื้นผิวนำไฟฟ้าที่ตรวจวัดให้เป็นเอาต์พุตแรงดันไฟฟ้าแอนะล็อกที่แปรผันโดยตรง
โพรบตรวจจับระยะใกล้ ETR แบบติดตั้งกลับด้านนี้เหมาะสำหรับการปกป้องเครื่องจักรอุตสาหกรรมและการตรวจสอบสภาพในสภาพแวดล้อมอันตรายหรืออุณหภูมิสูง การใช้งานทั่วไป ได้แก่:
| ตัวเลือก / ส่วน | รหัสบน SKU นี้ | คำอธิบาย |
|---|---|---|
| หมายเลขชิ้นส่วนที่สั่งซื้อได้ | 330196-05-30-10-CN | โพรบติดตั้งกลับด้าน 3300 XL 8 มม. ช่วงอุณหภูมิขยาย (ETR) เกลียว M10 x 1 |
| A - ตัวเลือกความยาวส่วนที่ไม่มีเกลียว | 05 | ความยาวส่วนที่ไม่มีเกลียว 5.0 มม. |
| B - ตัวเลือกความยาวตัวเรือนโดยรวม | 30 | ความยาวตัวเรือนโดยรวม 30 มม. |
| C - ตัวเลือกความยาวรวม | 10 | ความยาวสายเคเบิลทั้งหมด 1.0 เมตร (3.3 ฟุต) |
| ส่วนต่อท้าย | -CN | แพ็กเกจการอนุมัติพื้นที่อันตรายของจีน (NEPSI, CCC และเครื่องหมายที่เกี่ยวข้อง) |
| ผู้ผลิต | Bently Nevada (Baker Hughes) |
| หมายเลขชิ้นส่วน | 330196-05-30-10-CN |
| ชุดผลิตภัณฑ์ | ระบบทรานสดิวเซอร์ตรวจจับความใกล้เคียง 3300 XL 8 มม. ETR |
| เส้นผ่านศูนย์กลางปลายโพรบ | 8.0 มม. |
| ขนาดเกลียว | เกลียวเมตริก M10 x 1 |
| ความยาวส่วนที่ไม่มีเกลียว | 5.0 มม. (0.20 นิ้ว) |
| ความยาวตัวเรือน | 30 มม. (1.2 นิ้ว) |
| ความยาวโพรบทั้งหมด | 1.0 เมตร (3.3 ฟุต) |
| วัสดุสายเคเบิล | สายเคเบิลโพรบไตรแอกเซียล 75 โอห์ม หุ้มฉนวนเพอร์ฟลูออโรอัลคอกซี (PFA) |
| ประเภทขั้วต่อ | ขั้วต่อโคแอกเชียล ClickLoc ตัวผู้ขนาดเล็ก |
| วัสดุปลายโพรบ | โพลีฟีนิลีนซัลไฟด์ (PPS) |
| วัสดุตัวเรือนโพรบ | สเตนเลสสตีล AISI 303 หรือ 304 (SST) |
| ช่วงอุณหภูมิที่ปลายโพรบ | -52 องศาเซลเซียส ถึง +218 องศาเซลเซียส (-62 องศาฟาเรนไฮต์ ถึง +425 องศาฟาเรนไฮต์) |
| ช่วงอุณหภูมิของสายเคเบิลและขั้วต่อ | -51 องศาเซลเซียส ถึง +260 องศาเซลเซียส (-60 องศาฟาเรนไฮต์ ถึง +500 องศาฟาเรนไฮต์) |
| ความยาวเกลียวที่ขบกันสูงสุด | 15 มม. |
| ความต้านทานแรงดึง | 330 N (75 lbf) จากตัวเรือนโพรบถึงสายโพรบ |
| รัศมีการดัดสายขั้นต่ำ | 25.4 มม. (1.0 นิ้ว) |
| ขนาด | 35 มม. x 10 มม. x 10 มม. (สูง x กว้าง x ลึก) (เฉพาะตัวโพรบ ไม่รวมสายเคเบิล) |
| น้ำหนัก | 0.14 กก. |
เพื่อให้โพรบ 330196-05-30-10-CN ทำงานได้อย่างเหมาะสมและมีความแข็งแรงทางกลระหว่างการติดตั้ง ให้ปฏิบัติตามแนวทางต่อไปนี้:
ผลิตภัณฑ์นี้ได้รับการอนุมัติสำหรับสภาพแวดล้อมทางอุตสาหกรรมและสภาพแวดล้อมที่มีการระเบิด โดยเสริมคุณสมบัติเฉพาะผ่านแพ็กเกจส่วนต่อท้าย CN:
Global Express Shipping
Returns & Warranty
การจัดส่งด่วนทั่วโลก
การคืนสินค้าและการรับประกัน
คำสั่งซื้อจะถูกดำเนินการและจัดส่งในวันจันทร์ถึงวันศุกร์ (ไม่รวมวันหยุดราชการ)
สำหรับคุณสมบัติครบถ้วน ค่าธรรมเนียมการเติมสินค้าใหม่ และรายละเอียดการคืนสินค้าระหว่างประเทศ กรุณาดูที่เว็บไซต์อย่างเป็นทางการของเรา นโยบายการคืนเงินและการคืนสินค้า .
| Country of origin |
สหรัฐอเมริกา
|

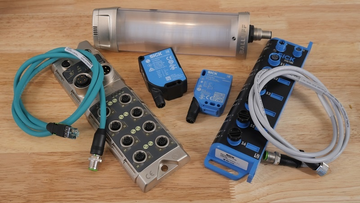

ดำเนินการติดตั้งใช้งาน IO-Link อย่างเป็นระบบ ตั้งแต่การกำหนดแอดเดรสของมาสเตอร์และโหมดพอร์ต ไปจนถึงการเลือก IODD การแมปไบต์ใน PLC การสำรองข้อมูลพารามิเตอร์ การตรวจสอบอุปกรณ์...
