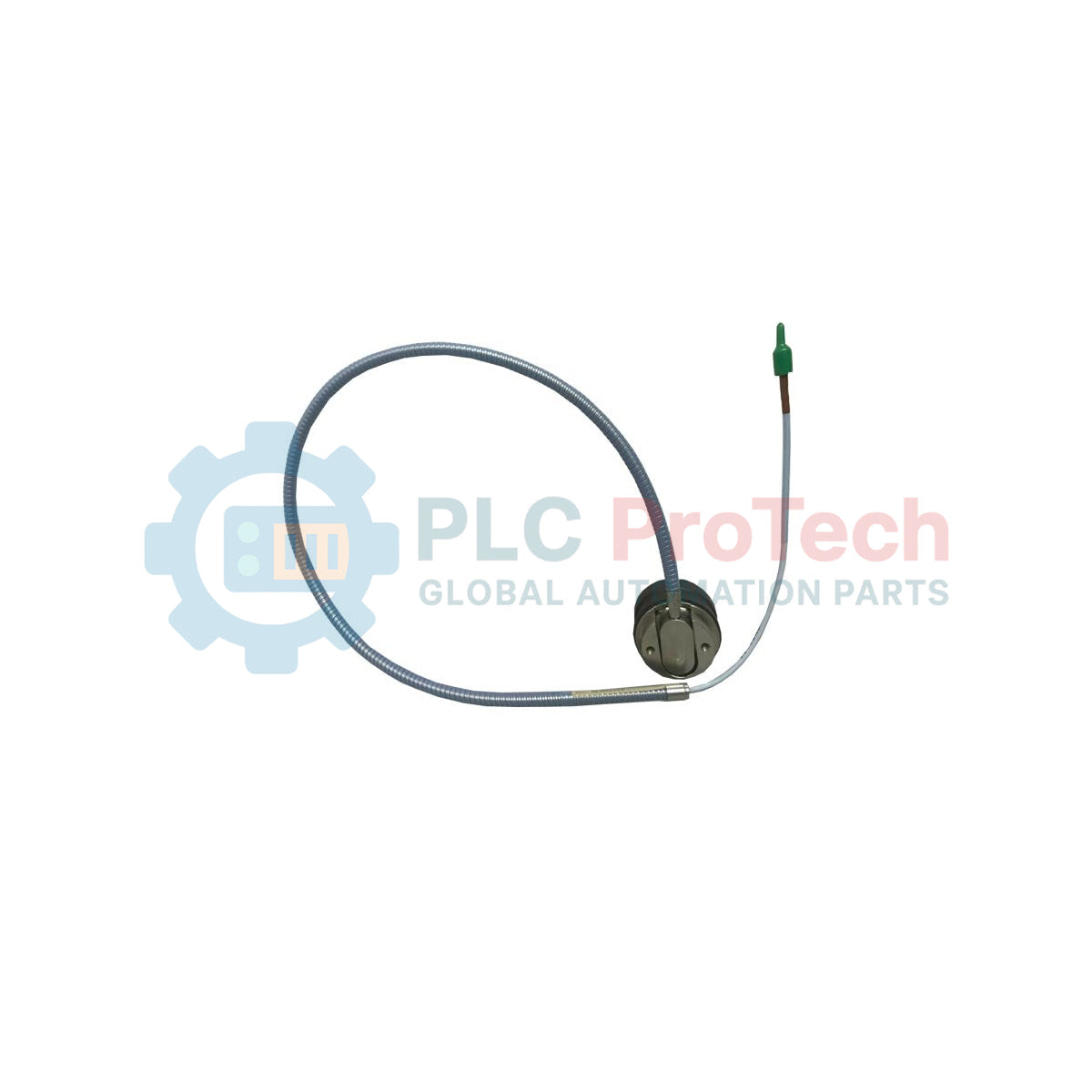

Bently Nevada 330876-03-90-00-CN ทำหน้าที่ตรวจวัดการเคลื่อนตัวเชิงโครงสร้างและไดนามิกที่สำคัญ โดยเป็นโพรบวัดระยะใกล้ 3300 XL 50 มม. แบบไม่มีเกลียวสำหรับงานหนัก ซึ่งออกแบบมาเพื่อการวัดการสั่นสะเทือนและตำแหน่งโดยไม่สัมผัสกัน อุปกรณ์ทรานสดิวเซอร์นี้ออกแบบมาให้เชื่อมต่อโดยตรงกับระบบป้องกันเครื่องจักรอุตสาหกรรม และให้การวัดที่มีความแม่นยำสูงของการสั่นสะเทือนของเพลาและตำแหน่งตามแนวแกนบนอุปกรณ์หมุนขนาดใหญ่ ตัวเรือนสเตนเลส AISI 304 มีการกำหนดค่าเป็นเส้นผ่านศูนย์กลางเรียบ 1.99 นิ้ว พร้อมการเดินสายเคเบิลออกด้านข้าง ช่วยให้ติดตั้งแบบโปรไฟล์ต่ำในพื้นที่ทางกลที่จำกัด โพรบมีปลายพอลิฟีนิลีนซัลไฟด์ (PPS) ที่แข็งแรง ซีลด้วยโอริง Viton เพื่อทนต่อขอบเขตความดันแตกต่าง และใช้ชุดสายเคเบิล FluidLoc อุณหภูมิสูงเพื่อป้องกันการเคลื่อนย้ายของของไหลในกระบวนการ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Bently Nevada (Baker Hughes) |
| หมายเลขรุ่น | 330876-03-90-00-CN |
| ซีรีส์ | 3300 XL 50 มม. |
| รูปแบบตัวเรือนโพรบ | เส้นผ่านศูนย์กลาง 1.99 นิ้วแบบเรียบ - ทางออกด้านข้าง (ตัวเลือก 03) |
| ความยาวระบบทั้งหมด | 9.0 เมตร (29.5 ฟุต) (ตัวเลือก 90) |
| ตัวเลือกสายเคเบิล / เกราะ | สายเคเบิล FluidLoc อุณหภูมิสูง (ตัวเลือก 00) |
| การรับรองจากหน่วยงาน | เฉพาะประเทศ - จีน (ตัวเลือก CN) |
| วัสดุปลายโพรบ | พอลิฟีนิลีนซัลไฟด์ (PPS) |
| วัสดุตัวเรือนโพรบ | สเตนเลส AISI 304 (SST) |
| วัสดุโอริง | Viton |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา (U.S.A.) |
| น้ำหนักสำหรับการจัดส่ง (คำนวณแล้ว) | 5.0 กก. (11.0 ปอนด์) |
The 3300 XL 50 mm proximity probe system is designed specifically for applications requiring a wide linear range (such as differential expansion monitoring). It is critical to note that the 50 mm probe is not compatible with standard 3300 XL 8 mm or 11 mm Proximitor Sensors. This model must be paired exclusively with a dedicated 3300 XL 50 mm Proximitor Sensor. Substituting or mixing sensor types will result in severe scale factor errors and system calibration failure.
แม้โพรบ 3300 XL จะติดตั้งโอริง Viton สองวงเพื่อป้องกันของไหลไหลผ่านภายใต้แรงดัน แต่โดยมาตรฐานแล้วโพรบเหล่านี้ ไม่ได้ผ่านการทดสอบแรงดันก่อนจัดส่ง ตามขั้นตอนมาตรฐานของโรงงาน หากสภาพแวดล้อมการใช้งานเกี่ยวข้องกับการจุ่มในอ่างน้ำมันที่มีแรงดันหรือขอบเขตการกักเก็บที่สำคัญ ขอแนะนำอย่างยิ่งให้ผู้ใช้งานตรวจสอบแรงดันหรือทดสอบซีลภายใต้แรงดันแบบไดนามิกก่อนการทดสอบเดินระบบ นอกจากนี้ ตรวจสอบให้แน่ใจว่าสาย FluidLoc ได้รับการรองรับด้วยการป้องกันจากท่อร้อยสายอย่างเพียงพอ เพื่อป้องกันแรงเฉือนทางกลสูงในเส้นทางไอเสียของกังหันที่มีความเร็วสูง
เนื่องจากปลายโพรบมีเส้นผ่านศูนย์กลางขนาดใหญ่ถึง 50 มม. ต้องรักษาเขตระยะห่างเพื่อป้องกันการรบกวนทางกลอย่างเคร่งครัด ให้โครงสร้างโลหะที่อยู่ใกล้เคียงอยู่นอกสนามตรวจจับ RF ที่ฉายออกมา (โดยทั่วไปต้องเว้นระยะในแนวรัศมีอย่างน้อย 3 เท่าของเส้นผ่านศูนย์กลางปลายโพรบ) เพื่อหลีกเลี่ยงการเปลี่ยนแปลงการสอบเทียบที่ผิดพลาด เมื่อติดตั้งรุ่นความยาว 9.0 เมตร ห้ามตัดหรือต่อสายโคแอกเชียลความถี่สูงโดยเด็ดขาด การเปลี่ยนแปลงความยาวทางกายภาพของสายจะทำให้การปรับจูนทางไฟฟ้าของระบบผิดเพี้ยนและลดความแม่นยำของสัญญาณ
คำเตือนสำคัญ: ความปลอดภัยต้องมาก่อน
ก่อนเริ่มการติดตั้งทางกลหรือการเชื่อมต่อลูป ให้ตัดพลังงานอุปกรณ์ตรวจสอบการป้องกันเครื่องจักรที่เชื่อมต่อทั้งหมดโดยสมบูรณ์ ตรวจสอบว่าระบบถูกแยกออกจากแรงดันไฟฟ้าที่เป็นอันตรายแล้ว การไม่คายประจุไฟฟ้าสถิตตกค้างหรือแยกลูปอาจทำให้อินพุตทริปของคอนโทรลเลอร์ทำงาน และทำให้เครื่องจักรหยุดทำงานโดยไม่ตั้งใจ
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330876-03-90-00-CN
Country of origin:สหรัฐอเมริกา
Product Type: หัววัดระยะใกล้
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months
Bently Nevada 330876-03-90-00-CN ทำหน้าที่ตรวจวัดการเคลื่อนตัวเชิงโครงสร้างและไดนามิกที่สำคัญ โดยเป็นโพรบวัดระยะใกล้ 3300 XL 50 มม. แบบไม่มีเกลียวสำหรับงานหนัก ซึ่งออกแบบมาเพื่อการวัดการสั่นสะเทือนและตำแหน่งโดยไม่สัมผัสกัน อุปกรณ์ทรานสดิวเซอร์นี้ออกแบบมาให้เชื่อมต่อโดยตรงกับระบบป้องกันเครื่องจักรอุตสาหกรรม และให้การวัดที่มีความแม่นยำสูงของการสั่นสะเทือนของเพลาและตำแหน่งตามแนวแกนบนอุปกรณ์หมุนขนาดใหญ่ ตัวเรือนสเตนเลส AISI 304 มีการกำหนดค่าเป็นเส้นผ่านศูนย์กลางเรียบ 1.99 นิ้ว พร้อมการเดินสายเคเบิลออกด้านข้าง ช่วยให้ติดตั้งแบบโปรไฟล์ต่ำในพื้นที่ทางกลที่จำกัด โพรบมีปลายพอลิฟีนิลีนซัลไฟด์ (PPS) ที่แข็งแรง ซีลด้วยโอริง Viton เพื่อทนต่อขอบเขตความดันแตกต่าง และใช้ชุดสายเคเบิล FluidLoc อุณหภูมิสูงเพื่อป้องกันการเคลื่อนย้ายของของไหลในกระบวนการ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Bently Nevada (Baker Hughes) |
| หมายเลขรุ่น | 330876-03-90-00-CN |
| ซีรีส์ | 3300 XL 50 มม. |
| รูปแบบตัวเรือนโพรบ | เส้นผ่านศูนย์กลาง 1.99 นิ้วแบบเรียบ - ทางออกด้านข้าง (ตัวเลือก 03) |
| ความยาวระบบทั้งหมด | 9.0 เมตร (29.5 ฟุต) (ตัวเลือก 90) |
| ตัวเลือกสายเคเบิล / เกราะ | สายเคเบิล FluidLoc อุณหภูมิสูง (ตัวเลือก 00) |
| การรับรองจากหน่วยงาน | เฉพาะประเทศ - จีน (ตัวเลือก CN) |
| วัสดุปลายโพรบ | พอลิฟีนิลีนซัลไฟด์ (PPS) |
| วัสดุตัวเรือนโพรบ | สเตนเลส AISI 304 (SST) |
| วัสดุโอริง | Viton |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา (U.S.A.) |
| น้ำหนักสำหรับการจัดส่ง (คำนวณแล้ว) | 5.0 กก. (11.0 ปอนด์) |
The 3300 XL 50 mm proximity probe system is designed specifically for applications requiring a wide linear range (such as differential expansion monitoring). It is critical to note that the 50 mm probe is not compatible with standard 3300 XL 8 mm or 11 mm Proximitor Sensors. This model must be paired exclusively with a dedicated 3300 XL 50 mm Proximitor Sensor. Substituting or mixing sensor types will result in severe scale factor errors and system calibration failure.
แม้โพรบ 3300 XL จะติดตั้งโอริง Viton สองวงเพื่อป้องกันของไหลไหลผ่านภายใต้แรงดัน แต่โดยมาตรฐานแล้วโพรบเหล่านี้ ไม่ได้ผ่านการทดสอบแรงดันก่อนจัดส่ง ตามขั้นตอนมาตรฐานของโรงงาน หากสภาพแวดล้อมการใช้งานเกี่ยวข้องกับการจุ่มในอ่างน้ำมันที่มีแรงดันหรือขอบเขตการกักเก็บที่สำคัญ ขอแนะนำอย่างยิ่งให้ผู้ใช้งานตรวจสอบแรงดันหรือทดสอบซีลภายใต้แรงดันแบบไดนามิกก่อนการทดสอบเดินระบบ นอกจากนี้ ตรวจสอบให้แน่ใจว่าสาย FluidLoc ได้รับการรองรับด้วยการป้องกันจากท่อร้อยสายอย่างเพียงพอ เพื่อป้องกันแรงเฉือนทางกลสูงในเส้นทางไอเสียของกังหันที่มีความเร็วสูง
เนื่องจากปลายโพรบมีเส้นผ่านศูนย์กลางขนาดใหญ่ถึง 50 มม. ต้องรักษาเขตระยะห่างเพื่อป้องกันการรบกวนทางกลอย่างเคร่งครัด ให้โครงสร้างโลหะที่อยู่ใกล้เคียงอยู่นอกสนามตรวจจับ RF ที่ฉายออกมา (โดยทั่วไปต้องเว้นระยะในแนวรัศมีอย่างน้อย 3 เท่าของเส้นผ่านศูนย์กลางปลายโพรบ) เพื่อหลีกเลี่ยงการเปลี่ยนแปลงการสอบเทียบที่ผิดพลาด เมื่อติดตั้งรุ่นความยาว 9.0 เมตร ห้ามตัดหรือต่อสายโคแอกเชียลความถี่สูงโดยเด็ดขาด การเปลี่ยนแปลงความยาวทางกายภาพของสายจะทำให้การปรับจูนทางไฟฟ้าของระบบผิดเพี้ยนและลดความแม่นยำของสัญญาณ
คำเตือนสำคัญ: ความปลอดภัยต้องมาก่อน
ก่อนเริ่มการติดตั้งทางกลหรือการเชื่อมต่อลูป ให้ตัดพลังงานอุปกรณ์ตรวจสอบการป้องกันเครื่องจักรที่เชื่อมต่อทั้งหมดโดยสมบูรณ์ ตรวจสอบว่าระบบถูกแยกออกจากแรงดันไฟฟ้าที่เป็นอันตรายแล้ว การไม่คายประจุไฟฟ้าสถิตตกค้างหรือแยกลูปอาจทำให้อินพุตทริปของคอนโทรลเลอร์ทำงาน และทำให้เครื่องจักรหยุดทำงานโดยไม่ตั้งใจ
