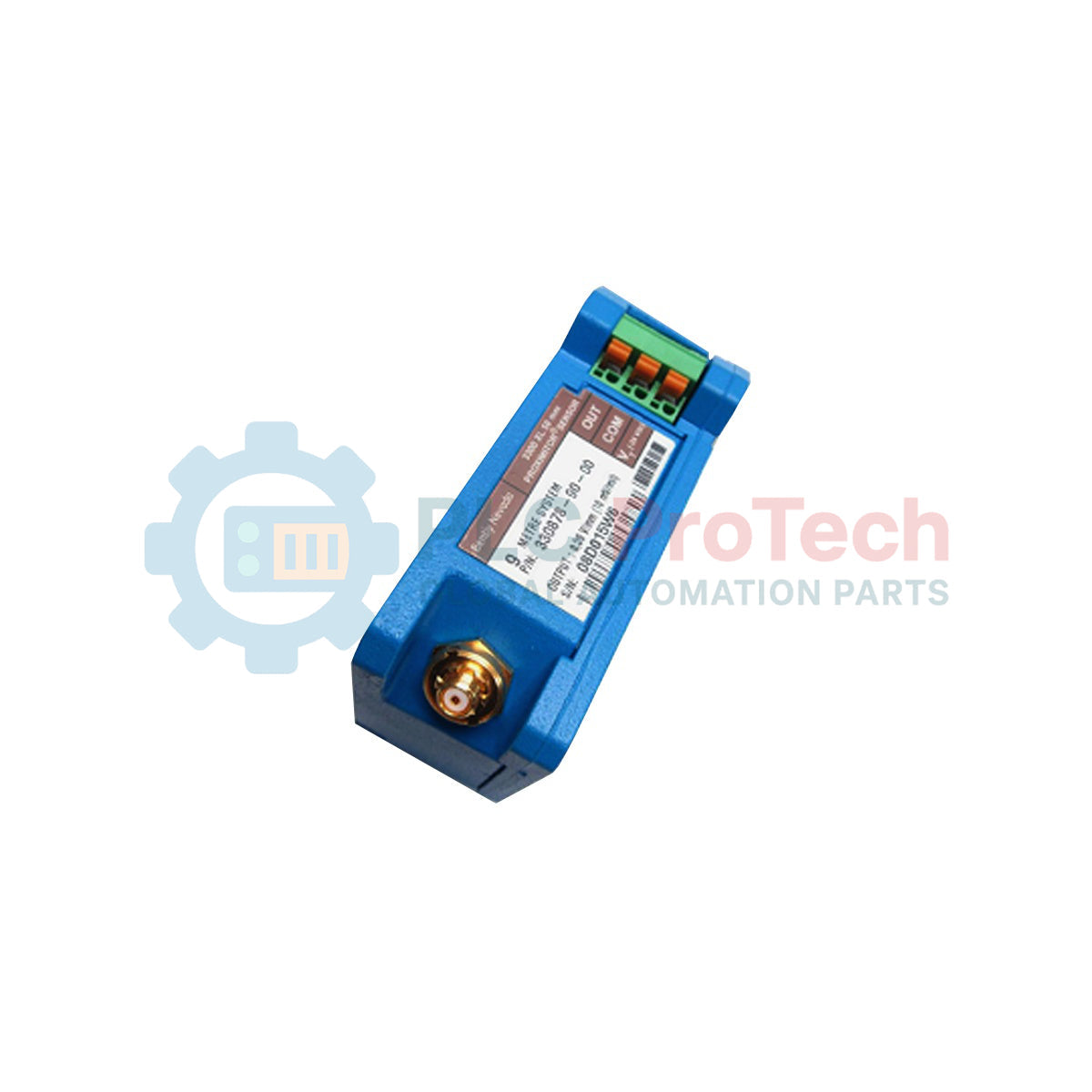

Bently Nevada 330878-90-CN ทำหน้าที่ปรับสภาพสัญญาณกระแสไหลวนแบบไดนามิกเพื่อการวินิจฉัยเครื่องจักรที่มีความน่าเชื่อถือสูง โดยเป็นองค์ประกอบสำคัญของระบบ เซนเซอร์ Proximitor 3300 XL ขนาด 50 มม. อุปกรณ์นี้แปลงสัญญาณคลื่นความถี่วิทยุ (RF) ที่สร้างโดยโพรบตรวจจับระยะใกล้ให้เป็นเอาต์พุตแรงดันไฟฟ้าที่แปรผันตามสัดส่วน ช่วยให้วัดการกระจัด การสั่นสะเทือน และตำแหน่งของเพลาในเครื่องจักรหมุนขนาดใหญ่ได้อย่างแม่นยำ การกำหนดค่า -90-CN โดยเฉพาะระบุความยาวระบบ 9.0 เมตร พร้อมความสามารถในการติดตั้งบนแผงและการรับรองความปลอดภัยเฉพาะภูมิภาค
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Bently Nevada (Baker Hughes) |
| หมายเลขรุ่น | 330878-90-CN |
| ซีรีส์เซนเซอร์ | 3300 XL 50 มม. |
| ความยาวระบบ | 9.0 เมตร (29.5 ฟุต) |
| รูปแบบการติดตั้ง | ติดตั้งบนแผง |
| วัสดุตัวเรือน | อะลูมิเนียม A380 |
| อุณหภูมิการทำงาน | -51 degC ถึง +100 degC (-60 degF ถึง +212 degF) |
| อุณหภูมิการจัดเก็บ | -51 degC ถึง +105 degC (-60 degF ถึง +221 degF) |
| การรับรองจากหน่วยงาน | CN (การรับรองเฉพาะประเทศ) |
| น้ำหนักจัดส่ง (คำนวณ) | 3.0 กก. (6.6 ปอนด์) |
| ประเทศผู้ผลิต | สหรัฐอเมริกา |
| ขั้ว / พอร์ต | การกำหนดฟังก์ชัน / วงจร |
|---|---|
| แจ็กโคแอกเซียล | รองรับการเชื่อมต่อสาย RF จากชุดสายต่อ/โพรบ 3300 XL ขนาด 50 มม. |
| ขั้ว VT | แหล่งจ่ายไฟอินพุต (-24 Vdc โดยประมาณ) |
| ขั้ว OUT | สัญญาณแรงดันเอาต์พุตแบบไดนามิก (แปรผันตามระยะเป้าหมาย) |
| ขั้ว COM | จุดอ้างอิงร่วม |
ต้องจับคู่ 330878-90-CN กับโพรบวัดระยะใกล้ 3300 XL 50 มม. และระบบที่เข้าคู่กันความยาว 9.0 เมตรเท่านั้น ห้ามใช้แทนกันกับเซนเซอร์ Proximitor ขนาด 8 มม. หรือ 11 มม. เนื่องจากออสซิลเลเตอร์ภายในและเส้นโค้งการทำให้เป็นเชิงเส้นได้รับการปรับแต่งมาโดยเฉพาะสำหรับขอบเขตสนามแม่เหล็กไฟฟ้าของหัวโพรบขนาด 50 มม. การผสมส่วนประกอบจากตระกูลขนาดมิลลิเมตรต่างกันจะทำให้เกิดการคลาดเคลื่อนของการสอบเทียบอย่างรุนแรงและสัญญาณทริปเครื่องจักรที่ผิดพลาด
ระบบเซนเซอร์ 50 มม. สร้างสนามแม่เหล็กไฟฟ้าในบริเวณกว้าง ตรวจสอบให้มีพื้นที่โล่งด้านข้างโดยไม่มีสิ่งกีดขวางรอบหัวโพรบ เพื่อป้องกันเป้าหมายแฝง เช่น ผนังตัวเรือนเครื่องจักรหรือขายึดภายใน เข้ามาอยู่ในสนามตรวจจับ การใช้งานนอกช่วงอุณหภูมิที่กำหนด (-51 degC ถึง +100 degC) จะทำให้วงจรชดเชยอุณหภูมิของเซนเซอร์เสื่อมประสิทธิภาพ และทำให้เกิดความคลาดเคลื่อนออฟเซ็ตของการวัด
ตรวจสอบฉนวนของขั้วต่อโคแอกเชียลก่อนเริ่มเดินระบบเสมอ ปลอกขั้วต่อด้านนอกต้องแยกออกจากกราวด์ของเครื่องจักรโดยสมบูรณ์ ให้ใช้ตัวป้องกันขั้วต่อของ Bently Nevada หรือท่อหดความร้อนซิลิโคนคลุมบริเวณรอยต่อโคแอกเชียล เพื่อรักษาความสมบูรณ์ของสัญญาณ ให้เดินสายภาคสนามภายในท่อร้อยสายเฉพาะที่ต่อลงกราวด์ และแยกออกจากแนวสายจ่ายไฟมอเตอร์แรงดันสูงทางกายภาพเพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า
แยกและล็อกเอาต์แหล่งจ่ายไฟภายนอกทั้งหมดก่อนดำเนินการกับสายไฟของเทอร์มินัลบล็อก การไม่ตัดไฟระบบมอนิเตอร์ที่กำลังทำงานก่อนการเชื่อมต่ออาจทำให้เกิดทรานเชียนต์ทางไฟฟ้า ซึ่งอาจทำให้การ์ดอินพุตของแร็กมอนิเตอร์เสียหายหรือกระตุ้นการทริปฉุกเฉินของกังหันโดยไม่พึงประสงค์
ยึดตัวเรือน Proximitor บนแผงย่อยให้แน่นหนาโดยใช้ปีกยึดในตัว ตรวจสอบให้แน่ใจว่าแผ่นยึดมีเส้นทางที่มั่นคงไปยังกราวด์เครื่องมือวัดโครงสร้าง
ต่อปลั๊กโคแอกเชียลของสายต่อขยายความยาว 9.0 เมตรเข้ากับแจ็กโคแอกเชียลของเซนเซอร์ ขันขั้วต่อด้วยมือให้แน่น และตรวจสอบให้แน่ใจว่ากลไกล็อกยึดแน่นหนา
ติดตั้งสายเครื่องมือวัดแบบสามเส้นพร้อมชิลด์เข้ากับขั้วสกรู VT, OUT และ COM โดยขันให้ได้แรงบิดที่เหมาะสมเพื่อป้องกันจุดต่อหลวม
ต่อชิลด์สายเคเบิลลงกราวด์เฉพาะที่ปลายตู้แร็กมอนิเตอร์/แผงกั้นนิรภัยเท่านั้น ห้ามต่อชิลด์ลงกราวด์ที่เทอร์มินัลบล็อกของเซนเซอร์ Proximitor เพื่อป้องกันกราวด์ลูป
