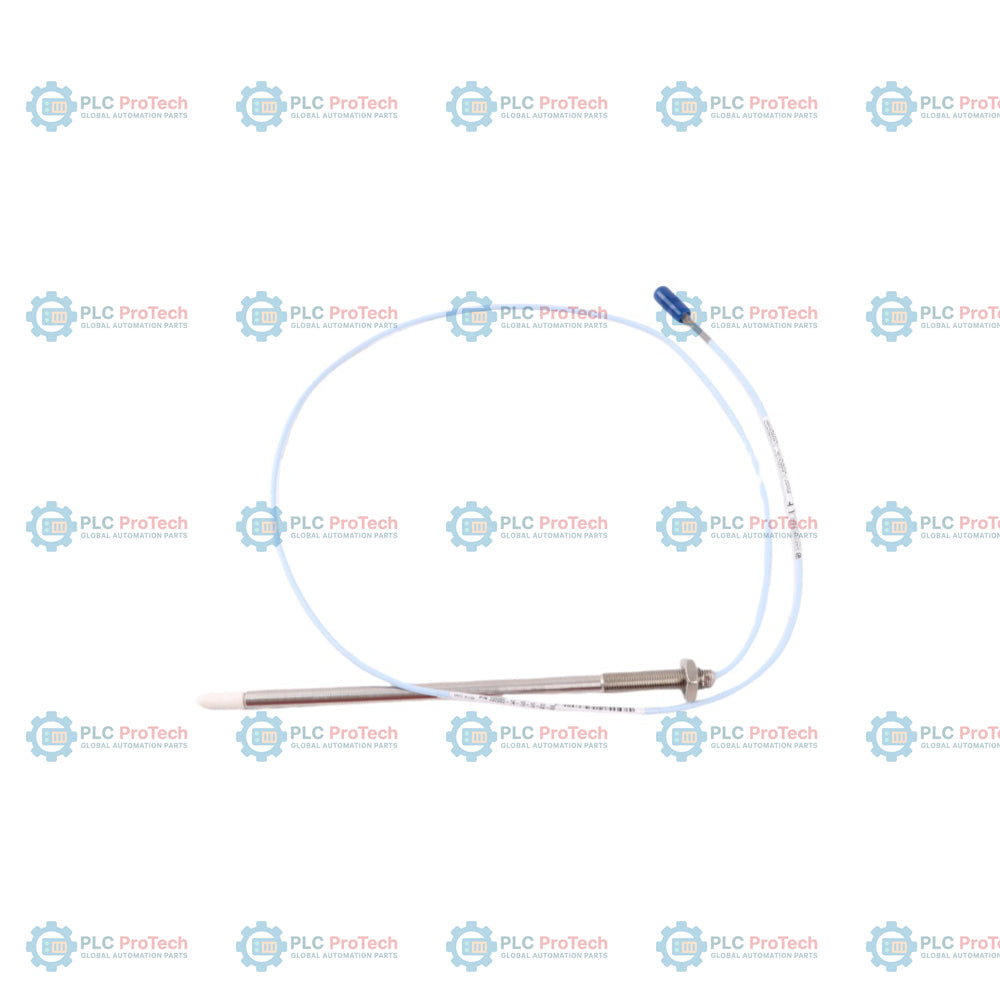

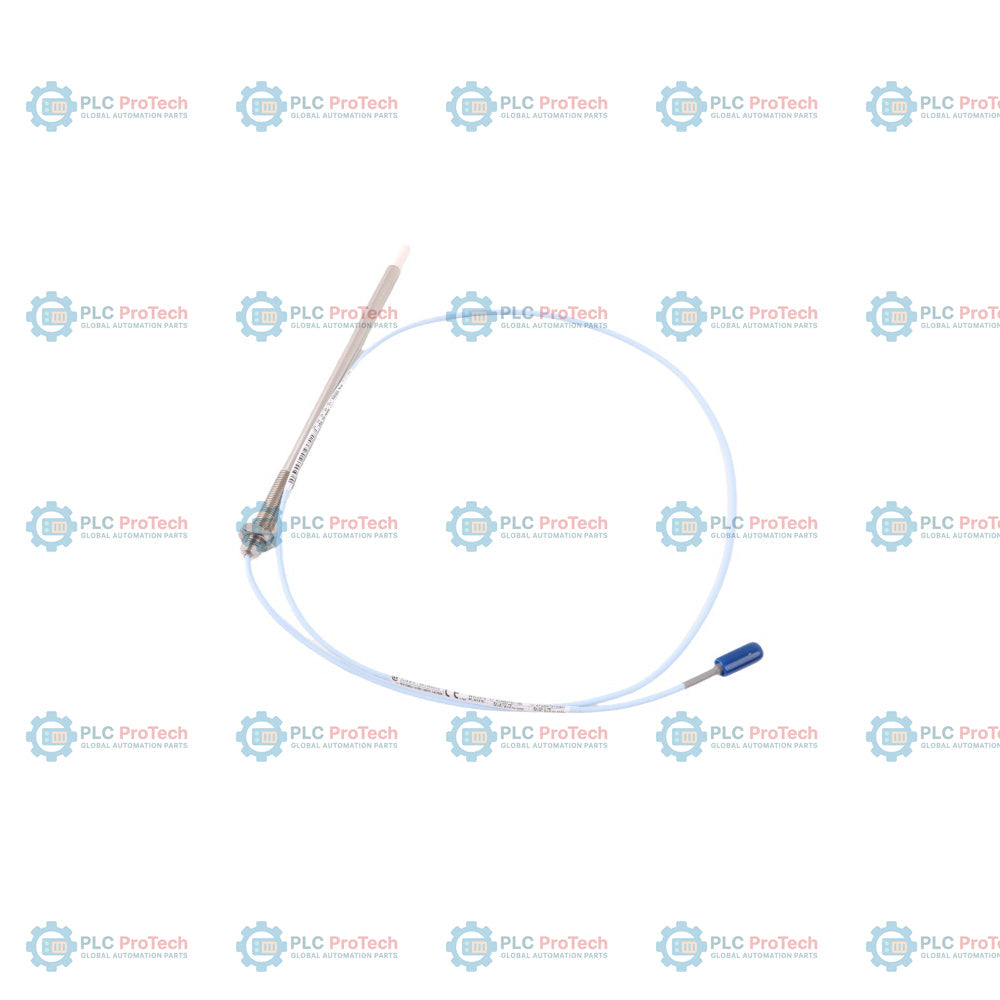

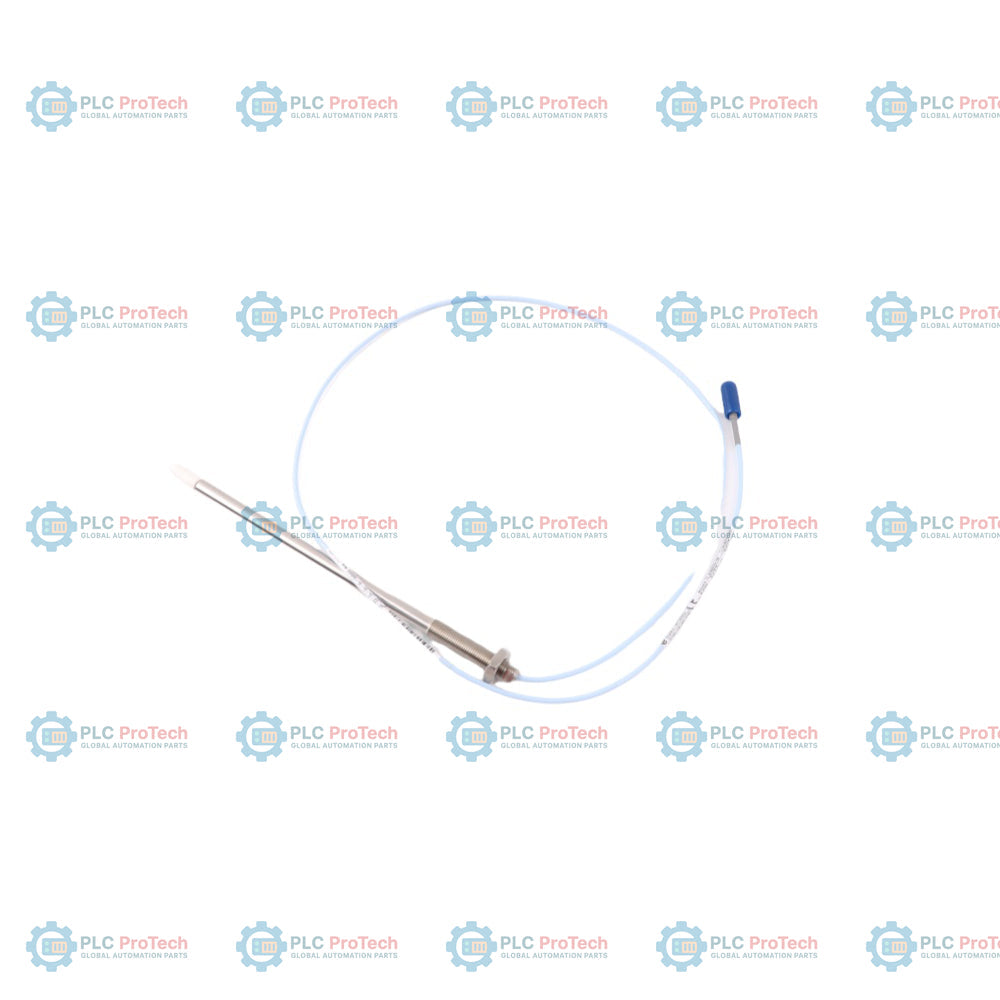

Bently Nevada 330905-14-19-10-02-05 3300 NSv หัววัดระยะใกล้

ภาพรวมผลิตภัณฑ์

 330905-14-19-10-02-05 (3300 NSv) เป็นเซนเซอร์วัดการกระจัดแบบกระแสไหลวนความแม่นยำสูง ซึ่งออกแบบมาสำหรับเครื่องจักรอุตสาหกรรมที่มีข้อจำกัดด้านพื้นที่อย่างมาก โดยได้รับการออกแบบเฉพาะสำหรับใช้ในเครื่องอัดอากาศแบบแรงเหวี่ยง ชุดทำความเย็น และเครื่องอัดก๊าซกระบวนการความเร็วสูง โพรบรุ่นนี้เหมาะกับการใช้งานที่เซนเซอร์มาตรฐานขนาด 8 มม. มีข้อจำกัดทางกายภาพ  330905-14-19-10-02-05 ใช้เทคโนโลยี Narrow Side View (NSv) เพื่อให้การวัดการสั่นสะเทือนในแนวรัศมีและตำแหน่งในแนวแกนมีความแม่นยำบนเพลาขนาดเล็ก (เส้นผ่านศูนย์กลางต่ำกว่า 51 มม.) หรือเป้าหมายแรงขับที่มีพื้นที่จำกัด ด้วยการรวมสนามแม่เหล็กไฟฟ้าให้กระจุกตัวที่ปลายโพรบ จึงกำจัดสัญญาณรบกวนที่เกิดจากผนังรูคว้านหรือพื้นผิวโลหะที่อยู่ติดกันได้ เซนเซอร์นี้เป็นส่วนประกอบสำคัญของระบบปกป้องเครื่องจักร ช่วยมอบความน่าเชื่อถือที่จำเป็นเพื่อป้องกันความเสียหายร้ายแรงและเพิ่มเวลาพร้อมใช้งานของสินทรัพย์ในสภาพแวดล้อมที่มีสารเคมีรุนแรงและอุณหภูมิสูง

รายละเอียดการกำหนดค่ารหัสต่อท้าย

รหัสต่อท้ายสำหรับการสั่งซื้อ 330905-14-19-10-02-05 ระบุโครงสร้างทางกลและข้อกำหนดด้านกฎระเบียบที่เฉพาะเจาะจงอย่างมาก:

• 330905: โพรบตรวจจับระยะใกล้ 3300 NSv แบบเมตริก (เกลียว M10X1)

• 14 (ความยาวส่วนไม่มีเกลียว): ตัวเรือนส่วนไม่มีเกลียวยาว 140 มม.

• 19 (ความยาวตัวเรือนโดยรวม): ตัวเรือนมีความยาวรวม 190 มม.

• 10 (ความยาวรวม): สายเคเบิลต่อในตัวความยาว 1.0 เมตร (39 นิ้ว)

• 02 (ขั้วต่อ/สายเคเบิล): ติดตั้งขั้วต่อโคแอกเชียล ClickLoc ขนาดเล็กและสายเคเบิลมาตรฐาน (ไม่มีเกราะป้องกัน)

• 05 (การรับรองจากหน่วยงาน): ได้รับการรับรองหลายรายการ (ATEX, IECEx, CSA) สำหรับการใช้งานในพื้นที่ติดตั้งที่ปลอดภัยโดยแท้จริงและพื้นที่อันตราย

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านวิศวกรรม

ซีรีส์ NSv แตกต่างจากโพรบ 3300 XL มาตรฐานอย่างไร?

ซีรีส์ NSv (Narrow Side View) ใช้ขดลวดขนาดเล็กกว่าและมีสนามแม่เหล็กที่โฟกัสมากกว่า ทำให้สามารถตรวจติดตามการสั่นสะเทือนบนเพลาที่มีขนาดเล็กถึง 51 มม. (2 นิ้ว) ได้ โดยไม่เกิดความผิดเพี้ยนของสัญญาณซึ่งมักเกิดขึ้นเมื่อสนามของโพรบมาตรฐาน "ล้นออกไป" ด้านข้างของเพลาขนาดเล็ก

สามารถติดตั้งโพรบนี้โดยไม่มีท่อร้อยสายป้องกันได้หรือไม่?

เนื่องจากรุ่นเฉพาะนี้ (ตัวเลือก 02) เป็นแบบ "ไม่มีเกราะป้องกัน" สายโคแอกเชียลจึงสัมผัสกับสภาพแวดล้อมโดยตรง แม้ว่าปลอกหุ้ม FEP จะทนทานต่อสารเคมีได้ดีเยี่ยม แต่ก็อาจเสียหายจากการถูกกดทับหรือถูกตัดทางกลได้ สำหรับแนวเดินสายที่ไม่มีการป้องกัน เราแนะนำให้เดินสายผ่านท่อร้อยสายแบบแข็งหรือแบบอ่อนโดยเฉพาะ

ขั้วต่อ ClickLoc รองรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูงได้อย่างไร?

ClickLoc เป็นขั้วต่อแบบล็อกตัวเองที่ได้รับสิทธิบัตร แตกต่างจากขั้วต่อ SMA หรือ BNC แบบเกลียวมาตรฐานซึ่งอาจคลายตัวเมื่อเวลาผ่านไปเนื่องจากการสั่นพ้องของเครื่องจักร ClickLoc จะ "คลิก" เข้าสู่สถานะเชิงกลที่ยึดแน่น ทำให้มั่นใจได้ถึงการเชื่อมต่อทางไฟฟ้าที่คงที่และอิมพีแดนซ์ที่เสถียร

คำแนะนำด้านการติดตั้งและบำรุงรักษาในภาคสนาม

• ความปลอดภัยด้านแรงบิดและการติดตั้ง: สำหรับตัวเรือนโพรบ M10X1 แรงบิดติดตั้งที่แนะนำคือ 7.5 N-m (66 นิ้ว-ปอนด์) ห้ามเกินค่าสูงสุดสัมบูรณ์ที่ 22.6 N-m (200 นิ้ว-ปอนด์) การขันด้วยแรงบิดมากเกินไปอาจทำให้ตัวเรือนยืด ส่งผลให้ขดลวดภายในเคลื่อนตัวและทำให้ค่าการสอบเทียบของเซนเซอร์เปลี่ยนแปลงอย่างถาวร

• การสอบเทียบแรงดันช่องว่าง: สำหรับเหล็ก AISI 4140 มาตรฐาน ให้ตั้งช่องว่างของโพรบเพื่อให้ได้แรงดันไบอัส -10 Vdc ที่เอาต์พุตของเซนเซอร์ Proximitor แรงดันนี้แสดงว่าโพรบอยู่ที่กึ่งกลางช่วงเชิงเส้น 1.5 มม. ทำให้สามารถวัดยอดการสั่นสะเทือนทั้งด้านบวกและด้านลบได้อย่างเท่าเทียมกัน

• การซีลป้องกันสภาพแวดล้อม: โพรบได้รับการออกแบบให้รองรับอุณหภูมิสูง แต่การสัมผัสอุณหภูมิต่ำกว่า -34 องศาเซลเซียส (-30 องศาฟาเรนไฮต์) เป็นเวลานานอาจทำให้ซีลแรงดันภายในเสียหาย ตรวจสอบให้ขั้วต่อ ClickLoc สะอาดและแห้งอยู่เสมอ หากเชื่อมต่อในพื้นที่ที่อาจมีของเหลวซึมเข้า ให้ซีลด้วยเทปซิลิโคนหลอมประสานตัวเองที่ให้มา

• การจับคู่ระบบ: 3300 NSv เป็นระบบเฉพาะทาง ต้องใช้โพรบ 330905 ร่วมกับสายต่อ 3300 NSv และเซนเซอร์ Proximitor 3300 XL NSv การนำส่วนประกอบเหล่านี้ไปใช้ร่วมกับชิ้นส่วน 3300 XL ขนาด 8 มม. มาตรฐาน จะทำให้แสดงสถานะ "ไม่ปกติ" หรือได้ตัวประกอบสเกลที่ไม่ถูกต้อง
