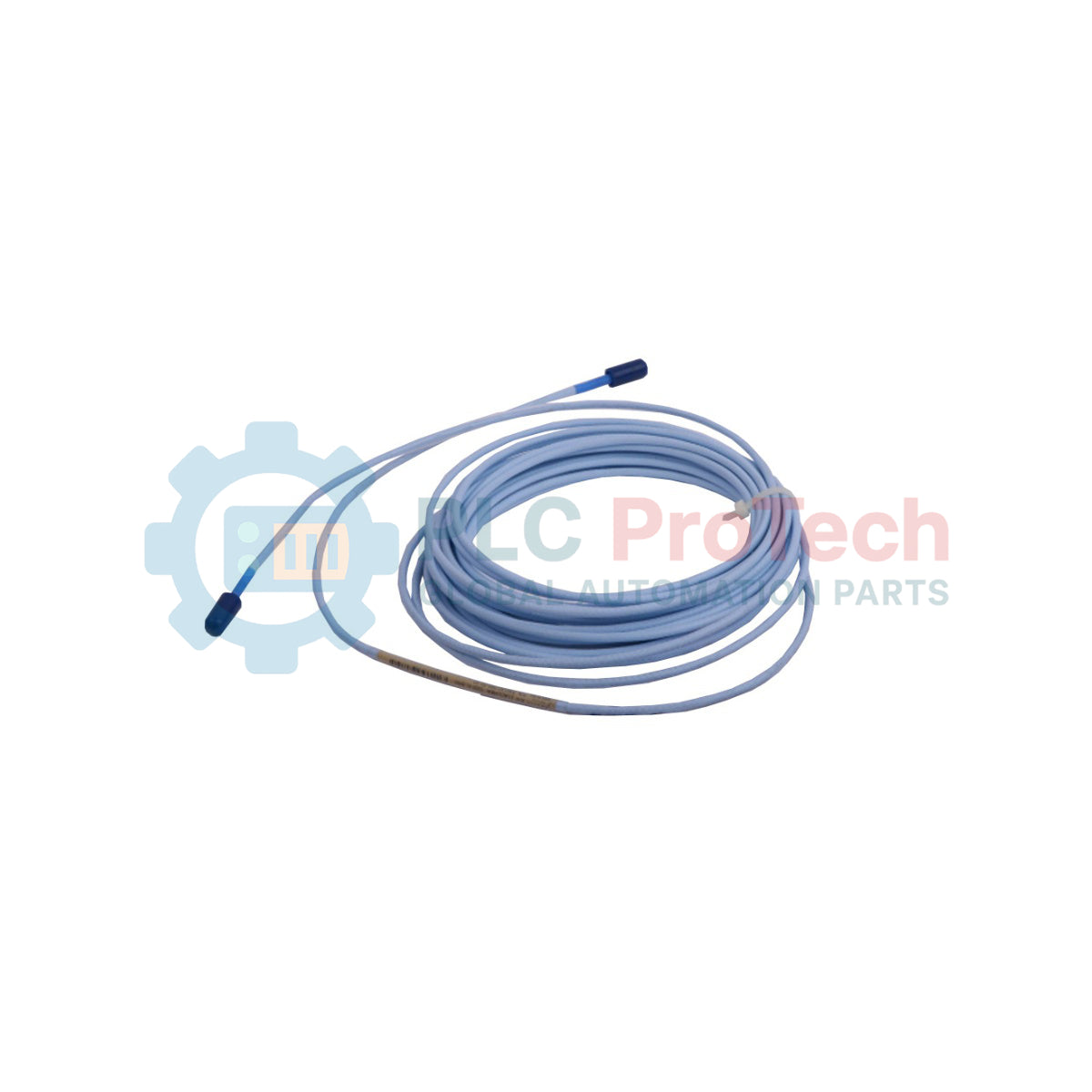

Bently Nevada 330907-05-30-10-02-00 3300 NSv โพรบติดตั้งย้อนกลับ

คำอธิบาย

330907-05-30-10-02-00 คือทรานสดิวเซอร์กระแสไหลวนแบบไม่สัมผัสที่ออกแบบมาสำหรับการวัดการเคลื่อนที่ของเพลาอย่างแม่นยำและการตรวจติดตามการสั่นสะเทือนแบบไดนามิกภายในวงจรวินิจฉัยเครื่องจักร การกำหนดค่าหมายเลขชิ้นส่วนนี้ทำหน้าที่เป็นอินพุตเซนเซอร์แบบฝังตัวภายใน ระบบทรานสดิวเซอร์วัดระยะใกล้ 3300 NSv ซึ่งออกแบบมาโดยเฉพาะสำหรับติดตั้งภายในคอมเพรสเซอร์อากาศแบบแรงเหวี่ยงในอุตสาหกรรม คอมเพรสเซอร์ทำความเย็น และเครื่องจักรก๊าซในกระบวนการผลิตที่มีพื้นที่ภายในจำกัดอย่างมากและมีพื้นที่ติดตั้งคับแคบ ด้วยการฉายสนามพาหะความถี่วิทยุ (RF) ความถี่สูงไปยังบริเวณเป้าหมายที่อยู่ติดกัน เซนเซอร์จะตรวจจับการเปลี่ยนแปลงของช่องว่างขนาดเล็กที่เกิดจากกระแสไหลวนบนพื้นผิวอย่างต่อเนื่อง และส่งคลื่นการเคลื่อนที่แบบแอนะล็อกดิบนี้กลับไปยังโมดูล Proximitor ระยะไกลเพื่อประเมินผล

แตกต่างจากฮาร์ดแวร์แบบติดตั้งด้านหน้าทั่วไป โครงสร้างทางกลแบบติดตั้งย้อนกลับนี้ได้รับการออกแบบให้ขันเกลียวจากด้านหลังโดยตรงผ่านปลอกติดตั้งเฉพาะ ท่อนำภายใน หรือผนังกั้นของเครื่องจักร โครงสร้างนี้ช่วยให้ทีมวิศวกรภาคสนามปรับระยะห่างของโพรบหรือเปลี่ยนฮาร์ดแวร์ทดแทนทั้งหมดจากภายนอกเสื้อแบริ่งหลักได้ โดยไม่ต้องถอดประกอบตัวเรือนหรือฝาครอบแบริ่งทั้งหมด 330907-05-30-10-02-00 มีโครงสร้างตัวเรือนแบบเกลียวเมตริก M10X1 ที่ไม่มีเกราะหุ้ม ช่วยลดหน้าตัดของเส้นทางเดินสายผ่านพอร์ตภายในเครื่องจักร โรงงานได้ทำการปรับเทียบไว้แล้วสำหรับวัดการสั่นสะเทือนในแนวรัศมีแบบไดนามิกบนเพลาแคบที่มีขนาดเล็กกว่า 51 มม. (2 นิ้ว) หรือวัดพิกัดแรงขับตามแนวแกนบนพื้นผิวเป้าหมายเรียบที่มีขนาดเล็กกว่า 15 มม. (0.6 นิ้ว) ภายใต้การกำหนดเป็นอุปกรณ์ใช้งานทั่วไปนี้ โดยไม่มีการรับรองเฉพาะสำหรับพื้นที่อันตราย อุปกรณ์จะส่งสัญญาณการเคลื่อนที่เชิงเส้นอย่างต่อเนื่องไปยังแพลตฟอร์มตรวจติดตามหลักโดยตรง

คุณสมบัติ

• สถาปัตยกรรมทางกลแบบติดตั้งย้อนกลับ ช่วยให้สอดใส่จากด้านหลังและปรับเทียบจากตัวเรือนภายนอกได้ภายในพื้นที่หุ้มเครื่องจักรที่คับแคบ
• ตัวเรือนสเตนเลสสตีลแบบเกลียวเมตริก M10X1 โดยไม่มีปลอกหุ้มเกราะ ช่วยให้เดินสายผ่านช่องทางนำที่มีพื้นที่จำกัดได้ด้วยระยะเคลียร์รันซ์ต่ำ
• ปลั๊กโคแอกเชียลขนาดเล็ก ClickLoc ทองเหลืองชุบทองในตัว ให้การเชื่อมต่อสายไฟแบบล็อกแน่นหนา ป้องกันการสั่นสะเทือน และมีการสูญเสียต่ำ
• เทคนิคการขึ้นรูป TipLoc ที่ได้รับสิทธิบัตร สร้างการยึดประสานที่แข็งแรงและมีความสมบูรณ์สูงระหว่างปลายโพรบโพลีฟีนิลีนซัลไฟด์กับตัวเรือนสเตนเลสสตีล
• การออกแบบ CableLoc ที่ได้รับสิทธิบัตร ให้แรงดึงได้สูงสุด 220 N (50 lb) ช่วยยึดสายโพรบเข้ากับชุดปลายโพรบอย่างแน่นหนา
• รองรับความเข้ากันได้ทางไฟฟ้าและทางกลโดยตรงกับระบบทรานสดิวเซอร์ RAM รุ่น 3300 ของ Bently Nevada และสถาปัตยกรรมการประมวลผลซีรีส์ 190 รุ่นเก่า

การใช้งาน

• การติดตามการสั่นสะเทือนของเพลารัศมีและการเคลื่อนที่ของแบริ่งฟิล์มของไหลจากด้านหลัง สำหรับคอมเพรสเซอร์อากาศแบบแรงเหวี่ยงความเร็วสูงในอุตสาหกรรม
• การตรวจจับค่าชดเชยตำแหน่งแรงขับตามแนวแกนของโรเตอร์ภายในชุดเกียร์เทอร์โบเอ็กซ์แพนเดอร์ขนาดกะทัดรัด ผ่านขายึดปลอกแบบย้อนกลับเฉพาะทาง
• การตรวจจับความเร็วของเป้าหมายที่หมุน การยืนยันความเร็วเป็นศูนย์ และการสร้างสัญญาณอ้างอิงเฟส Keyphasor ในช่องว่างลึกของตัวเรือน

โปรไฟล์ทางกลและสูตรคำนวณน้ำหนักที่แน่นอน

ในการติดตามสินทรัพย์ที่ต้องการความถูกต้องสูง การประมาณน้ำหนักรวมแบบไม่เฉพาะเจาะจงไม่สามารถตอบสนองข้อจำกัดของการออกแบบทางกลที่แม่นยำได้ ตามค่าคงที่ในเอกสารข้อมูล Bently Nevada 147385 อย่างเป็นทางการ ด้านล่างนี้คือการคำนวณรูปทรงทางกายภาพและค่ามวลแห้งสะสมของโพรบแบบติดตั้งย้อนกลับ ไม่มีเกราะ ความยาว 1.0 เมตรรุ่นนี้โดยเฉพาะ:

• ความยาวตัวเรือนส่วนที่ไม่มีเกลียว (ตัวเลือก A): เท่ากับ 5 มม.
• ความยาวรวมของตัวเรือน (ตัวเลือก B): เท่ากับ 30 มม.
• ส่วนตัวเรือนที่มีเกลียว: คำนวณจากความยาวรวมของตัวเรือนลบด้วยความยาวส่วนที่ไม่มีเกลียว (30 มม. - 5 มม.) = 25 มม. ของเกลียว M10X1 ที่ใช้งานได้
• ความยาวสายเคเบิลจริงทั้งหมด (ตัวเลือก C): เท่ากับ 1.0 เมตร (39 นิ้ว) โดยวัดจากผิวปลายโพรบถึงจุดต่อโคแอกเชียลปลายสาย
• ความหนาแน่นเชิงเส้นของมวลสายเคเบิลที่ไม่มีเกราะ: ตามพิกัดอยู่ที่ 33 กรัมต่อเมตร เนื่องจากสายโพรบโคแอกเชียลน้ำหนักเบาที่หุ้มฉนวนด้วยฟลูออโรเอทิลีนโพรพิลีน (FEP) และไม่มีเกราะ
• มวลสุทธิของหัวโพรบและตัวเรือนแบบติดตั้งย้อนกลับ: ประมาณ 22 กรัม รวมตัวเรือนสเตนเลส M10 ขนาดกะทัดรัด ขดลวดตรวจจับภายใน และจุดต่อเปลี่ยนผ่านเฉพาะที่
• น้ำหนักสุทธิรวมของฮาร์ดแวร์: คำนวณจาก (33 กรัม/ม. x 1.0 ม.) + 22 กรัม = น้ำหนักสุทธิสัมบูรณ์ของฮาร์ดแวร์ต่อหน่วย 55 กรัม (ไม่รวมวัสดุกล่องบรรจุภัณฑ์ภาคสนามแบบหนา)

ข้อมูลการสั่งซื้อ

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ/อินเทอร์เฟซ

แนวทางการติดตั้ง

• การจับคู่ลูประบบทั้งหมด: โพรบที่มีความยาวทางกายภาพ 1.0 เมตรนี้ต้องจับคู่โดยเฉพาะกับสายต่อความยาว 4.0 เมตรเพื่อสร้างลูประบบทั้งหมด 5.0 เมตร หรือสายต่อความยาว 6.0 เมตรเพื่อสร้างลูประบบทั้งหมด 7.0 เมตร ความยาวรวมต้องตรงกับความยาวการปรับเทียบทางไฟฟ้าที่ระบุบนเซนเซอร์ Proximitor 3300 XL NSv อย่างแม่นยำ
• การปรับช่องว่างทางกล: ขันเกลียวโพรบติดตั้งย้อนกลับจากด้านหลังของปลอกติดตั้งจนกระทั่งปลายโพรบได้ค่าแรงดันชดเชยช่องว่างที่ต้องการ (โดยทั่วไปคือ -9.0 Vdc ที่จุดกึ่งกลางเชิงเส้น ซึ่งสอดคล้องกับการตั้งค่าช่องว่างเล็กน้อย 1.0 มม.) เมื่อเทียบกับเป้าหมายเพลา จากนั้นล็อกชุดประกอบให้อยู่ในตำแหน่ง
• หลีกเลี่ยงการสัมผัสกราวด์: ตรวจสอบให้แน่ใจว่าจุดต่อของขั้วต่อ ClickLoc แบบโคแอกเชียลขนาดเล็กไม่สัมผัสกับผนังโลหะของกล่องรวมสายหรือข้อต่อท่อร้อยสาย พันจุดต่อที่เชื่อมต่อแล้วด้วยเทปซิลิโคนหลอมติดตัวเองเพื่อป้องกันสัญญาณรบกวนทางไฟฟ้าจากลูปและกราวด์ลูป
• การป้องกันความชื้นและ FEP: เนื่องจากโพรบติดตั้งย้อนกลับไม่มีตัวเลือกเกราะหุ้มสายหรืออุปกรณ์ป้องกันขั้วต่อ (ตามบันทึกการออกแบบจากโรงงานฉบับที่ 6) จึงต้องจับถือสายเคเบิลหุ้ม FEP เปลือยด้วยความระมัดระวัง เดินสายทั้งหมดภายในท่อร้อยสายภายในที่ปิดผนึกและกันน้ำมัน หรือช่องนำทางโครงสร้าง เพื่อป้องกันการสึกหรอจากการเสียดสีกับละอองน้ำมันภายในหรือชิ้นส่วนเครื่องจักรที่เคลื่อนที่
• ข้อจำกัดการขบเกลียว: ห้ามเกินข้อจำกัดความยาวการขบเกลียวสูงสุด 15 มม. ภายในขายึดติดตั้งด้านใน เพื่อป้องกันการติดขัดหรือการเสียรูปทางกายภาพระหว่างการติดตั้งภาคสนาม

การปฏิบัติตามข้อกำหนดและใบรับรอง

• ข้อกำหนด EMC: เป็นไปตามข้อกำหนดของประชาคมยุโรป 2014/30/EU โดยผ่านการทดสอบตาม EN 61000-6-2 (ภูมิคุ้มกันสำหรับสภาพแวดล้อมอุตสาหกรรม) และ EN 61000-6-4 (การปล่อยสัญญาณสำหรับสภาพแวดล้อมอุตสาหกรรม)
• ข้อกำหนด RoHS: เป็นไปตามข้อกำหนดของประชาคมยุโรป 2011/65/EU
• RoHS ของจีน: กำหนด EFUP เป็นเวลา 15 ปีตามมาตรฐาน SJ/T 11364-2024 สำหรับสายเคเบิลที่เกี่ยวข้อง
• กฎ FCC: เป็นไปตามส่วนที่ 15 ของกฎ FCC สำหรับอุปกรณ์ดิจิทัลอุตสาหกรรม
