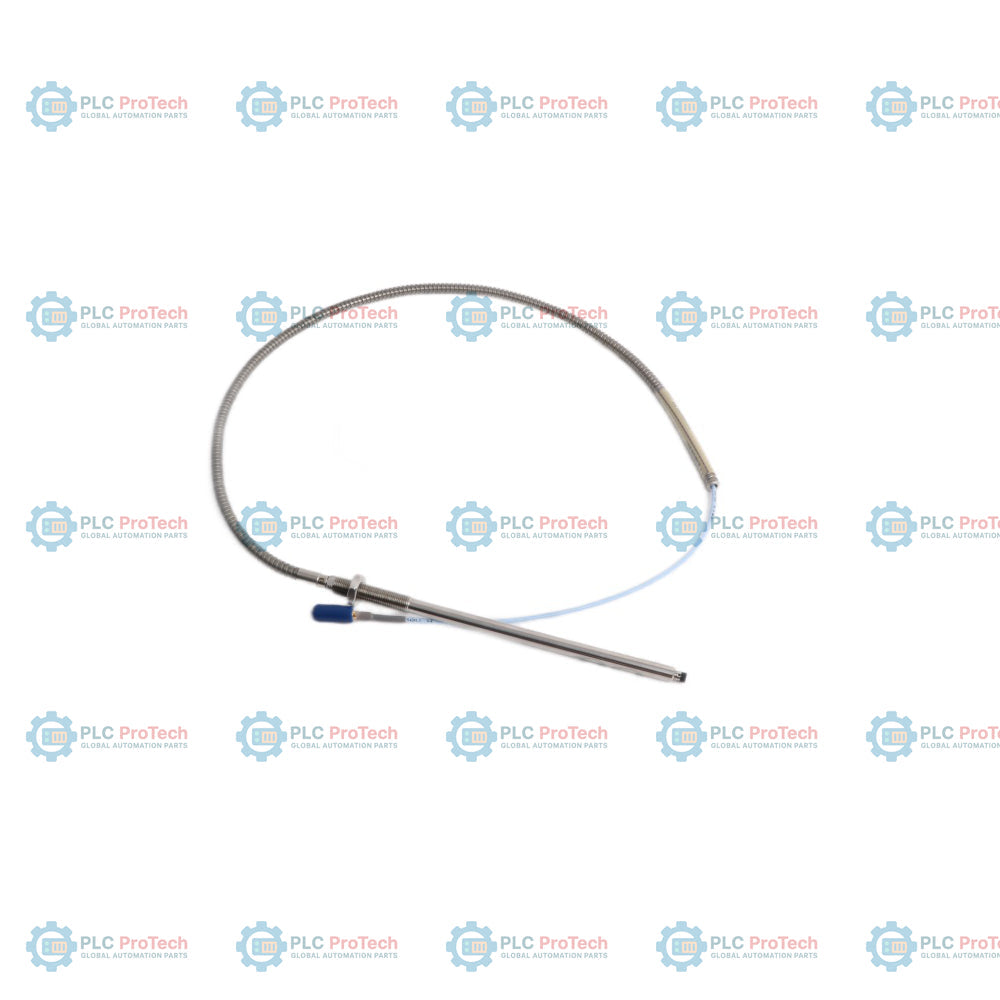

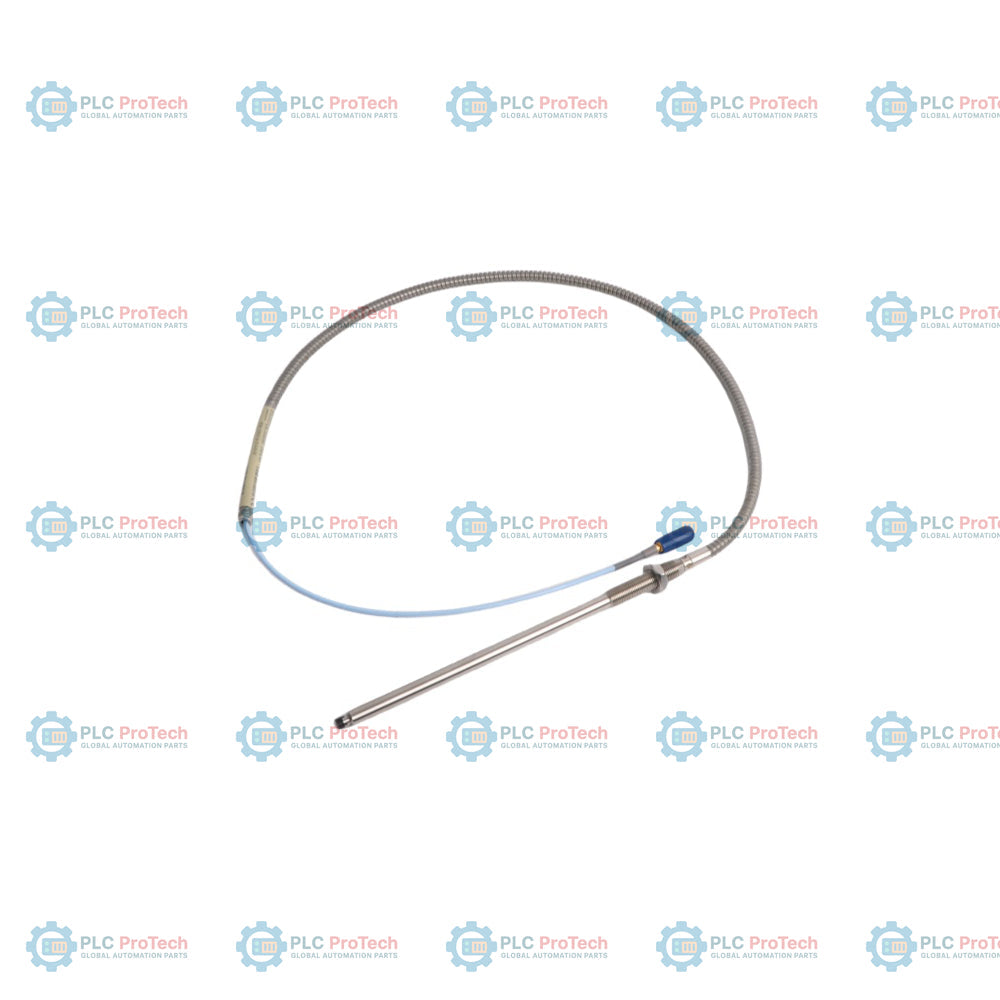

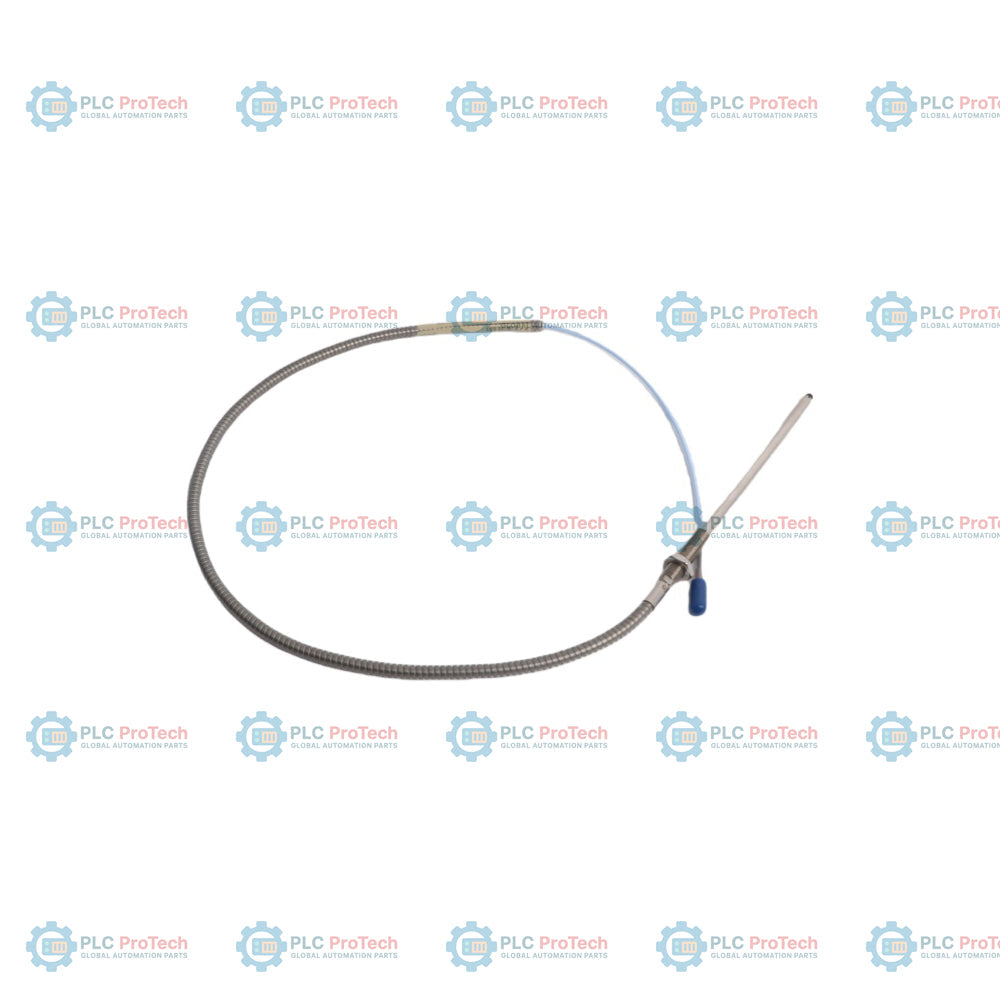

Bently Nevada 330910-014-19-10-02-00 3300 NSv หัววัดระยะใกล้

ภาพรวมผลิตภัณฑ์

 330910-014-19-10-02-00 คือเซนเซอร์วัดการเคลื่อนที่แบบกระแสไหลวนชนิดไม่สัมผัส ความแม่นยำสูง ซึ่ง Bently Nevada ออกแบบทางวิศวกรรมสำหรับแพลตฟอร์มวินิจฉัยเครื่องจักรเฉพาะทาง 3300 NSv โพรบเกลียวเมตริก M10X1 นี้ใช้ตรวจติดตามการสั่นสะเทือนในแนวรัศมี ตำแหน่งแรงขับในแนวแกน และข้อจำกัดของแบริ่งฟิล์มของเหลวแบบไดนามิกภายใต้สภาวะความเร็วสูง การติดตั้งในโครงสร้างพื้นฐานกระบวนการที่สำคัญ ซึ่งรวมถึงคอมเพรสเซอร์ก๊าซแบบแรงเหวี่ยงความเร็วสูงในโรงกลั่นปิโตรเคมี ระบบทำความเย็นอุตสาหกรรมสำหรับงานหนัก และปั๊มน้ำกระบวนการในโรงไฟฟ้า ต่างพึ่งพาชุดเซนเซอร์นี้เพื่อตรวจจับความไม่เสถียรของโรเตอร์ในระดับไมโคร โพรบนี้มาพร้อมโครงสร้างขึ้นรูป TipLoc ที่ได้รับสิทธิบัตรและแผ่นเกราะสเตนเลสสตีลที่แข็งแรง จึงทนทานต่อสภาพแวดล้อมที่มีสารเคมีระเหยง่ายและแรงเฉือนของน้ำมันที่ปั่นป่วน ด้วยการส่งรูปคลื่นแอนะล็อกที่มีเสถียรภาพโดยตรงไปยังอุปกรณ์ปรับสภาพ Proximitor ที่ทำงานร่วมกัน โพรบจึงตรวจพบความไม่สมดุลทางกลได้ตั้งแต่ระยะแรก ป้องกันการล็อกของโรเตอร์ที่ก่อให้เกิดความเสียหายรุนแรง และลดเวลาหยุดทำงานที่ไม่ได้วางแผนไว้อย่างมีนัยสำคัญ

การแจกแจงส่วนต่อท้ายหมายเลขชิ้นส่วน

มิติทางกล ความหลากหลายของตัวเรือน ชั้นโครงสร้างป้องกัน และการรับรองด้านความปลอดภัยของ 330910-014-19-10-02-00 โพรบทรานสดิวเซอร์สามารถจำแนกได้ตามคำจำกัดความของส่วนต่อท้ายทางวิศวกรรมดังต่อไปนี้

• 330910 รหัสพื้นฐานชิ้นส่วน: ระบุแพลตฟอร์มหลักสำหรับโพรบวัดระยะใกล้แบบเมตริกความแม่นยำสูง 3300 NSv ซึ่งมีรูปแบบเกลียว M10X1

• -014 ความยาวส่วนไม่มีเกลียว: กำหนดความยาวตัวเรือนส่วนไม่มีเกลียวไว้ที่ 140 มม. ก้านส่วนบนที่เรียบนี้ช่วยให้สามารถปรับระยะเคลียร์รันซ์ผ่านผนังตัวเรือนภายนอกของเครื่องจักรได้ลึกยิ่งขึ้น

• -19 ความยาวตัวเรือนโดยรวม: กำหนดความยาวเชิงกลรวมของตัวเรือน 190 มม. โดยวัดจากฐานของปลายตรวจจับถึงด้านหลังปลอกคอรอยต่อระหว่างตัวเรือนกับสายเคเบิลหุ้มเกราะ

• -10 ความยาวสายเคเบิลรวม: ระบุความยาวสายเคเบิลของโพรบแบบรวมเป็นชิ้นเดียว 1.0 เมตร (39 นิ้ว) โดยวัดจากปลายโพรบถึงขาพินของขั้วต่อ

• -02 ประเภทขั้วต่อและสายเคเบิล: ติดตั้งขั้วต่อ ClickLoc แบบโคแอกเชียลขนาดจิ๋วพร้อมหน้าสัมผัสทองเหลืองชุบทองหนาให้กับโมดูล โดยจับคู่กับสายเคเบิลเส้นผ่านศูนย์กลางมาตรฐานที่ป้องกันด้วยเกราะสเตนเลสสตีลที่แข็งแรงและยืดหยุ่น

• ตัวเลือกการรับรองหน่วยงาน -00: ระบุการกำหนดค่าฮาร์ดแวร์มาตรฐานที่ไม่ได้รับการรับรอง ซึ่งไม่จำเป็นต้องมีการรับรองความปลอดภัยสำหรับพื้นที่อันตรายในท้องถิ่นสำหรับบริเวณติดตั้ง

ข้อมูลจำเพาะทางเทคนิคและขีดจำกัดการทำงาน

คำถามที่พบบ่อยเกี่ยวกับโทรมาตรและการวินิจฉัยเครื่องจักร

โพรบ 3300 NSv มีข้อได้เปรียบด้านการใช้งานเฉพาะใดบ้างเมื่อเทียบกับโพรบ 190 ซีรีส์ 3000 รุ่นเก่า

โพรบ 3300 NSv มีคุณสมบัติการมองด้านข้างที่ดีกว่าโมเดล 190 ซีรีส์ 3000 รุ่นเก่า เมื่อปรับระยะห่างจากเป้าหมายของเครื่องจักรให้เท่ากัน การปรับปรุงรูปทรงเรขาคณิตนี้ช่วยป้องกันไม่ให้โลหะของตัวเรือนที่อยู่ใกล้เคียงทำให้สนามแม่เหล็กไฟฟ้าเกิดการบิดเบือน ส่งผลให้การอ่านค่าระยะใกล้มีความสะอาดและแม่นยำยิ่งขึ้น โดยมีสัญญาณรบกวนข้ามช่องหรือการรบกวนจากผนังด้านข้างน้อยที่สุด

โพรบวัดเมตริกนี้สามารถใช้แทนกันในการกำหนดค่าระบบ 3300 RAM ที่มีอยู่ได้หรือไม่

ใช่ โพรบ 3300 NSv และสายต่อที่สอดคล้องกันสามารถใช้งานร่วมกันได้ทั้งทางกลและทางไฟฟ้ากับซีรีส์ 3300 RAM รุ่นเก่าของ Bently Nevada อย่างไรก็ตาม ซีรีส์ NSv ผลิตด้วยวัสดุที่ทนต่อสารเคมีได้ดีกว่า จึงเหมาะกับสภาพแวดล้อมของคอมเพรสเซอร์ในกระบวนการผลิตมากกว่าอย่างชัดเจน ซึ่งสารเคมีผสมที่มีฤทธิ์รุนแรงอาจทำให้ปลายโพรบรุ่นเก่าเสื่อมสภาพได้

จะเกิดอะไรขึ้นหากโพรบ 3300 NSv สัมผัสกับอุณหภูมิต่ำกว่า -34 deg C เป็นเวลานาน?

แม้โพรบจะได้รับการจัดระดับให้ทนต่ออุณหภูมิต่ำสุดสัมบูรณ์ที่ -52 deg C แต่การให้ชุดประกอบสัมผัสกับอุณหภูมิต่ำกว่า -34 deg C เป็นเวลานานอาจทำให้ซีลแรงดันภายในเสื่อมสภาพก่อนเวลาอันควร ในตัวเรือนคอมเพรสเซอร์แรงดันสูง การเสื่อมสภาพนี้อาจทำให้ความสมบูรณ์ของซีลลดลง และอาจนำไปสู่การรั่วไหลของก๊าซกระบวนการผ่านตัวโพรบ

คู่มือวิศวกรรม & การติดตั้ง

• การจัดวางขั้วต่อ ClickLoc และฉนวนขั้วต่อ:

  เชื่อมต่อขั้วต่อโคแอกเชียล ClickLoc ขนาดเล็กของโพรบเข้ากับสายต่อ โดยดันเข้าไปจนหน้าสัมผัสเคลือบทองคลิกเข้าที่ เพื่อป้องกันสัญญาณ RF ความถี่สูงจากการปนเปื้อนของความชื้น ฝุ่น หรือน้ำมัน ให้ติดตั้งอุปกรณ์ป้องกันขั้วต่อโดยเฉพาะครอบทับจุดเชื่อมต่อเสมอ หากไม่มีอุปกรณ์ป้องกันขั้วต่อ ให้พันจุดเชื่อมต่อให้แน่นด้วยเทปซิลิโคนหลอมประสานตัวเอง อย่างไรก็ตาม ห้ามใช้เทปซิลิโคนหากจุดเชื่อมต่อจะสัมผัสกับน้ำมันกังหันโดยตรง เนื่องจากไฮโดรคาร์บอนจะละลายกาวของเทปเมื่อเวลาผ่านไป

• ข้อจำกัดแรงบิดทางกลและการผ่อนแรงดึงของสาย:

  ขันปลอก M10X1 เข้าไปในขายึดเครื่องจักรอย่างระมัดระวัง โดยตรวจสอบให้แน่ใจว่าความยาวเกลียวที่ขบกันทั้งหมดไม่เกินขีดจำกัดโครงสร้าง 15 mm ขันน็อตล็อกให้แน่นตามข้อกำหนดแรงบิดมาตรฐานทางวิศวกรรม เพื่อป้องกันชุดประกอบคลายตัวภายใต้แรงสั่นสะเทือนรุนแรงของเครื่องจักร การออกแบบ CableLoc ในตัวรองรับแรงดึงต่อเนื่องได้สูงสุด 220 N (50 lbs) แต่ยังควรยึดแนวสายหุ้มเกราะเข้ากับตัวเครื่องจักรด้วยคลิปแข็ง เพื่อป้องกันความเสียหายจากการสะบัด

• ระเบียบวิธีการจัดแนวแรงดันไฟฟ้าตามระยะห่างเป้าหมาย:

  ตั้งค่าระยะห่างทางกายภาพโดยตรวจติดตามเอาต์พุตแรงดันไฟฟ้า DC ดิบที่ขั้วต่อเซนเซอร์ Proximitor ด้วยมัลติมิเตอร์แบบดิจิทัล ปรับความลึกของปลอก M10X1 จนกว่ามิเตอร์จะแสดงแรงดันเป้าหมายที่ระบุไว้อย่างแม่นยำโดยกรอบการสอบเทียบลูป การจัดแนวนี้ช่วยให้ปลายโพรบอยู่ภายในช่วงการวัดเชิงเส้นอย่างแม่นยำ ทำให้สัญญาณอยู่ห่างจากโซนอิ่มตัวของแรงดันทั้งช่วงต่ำและช่วงสูง
