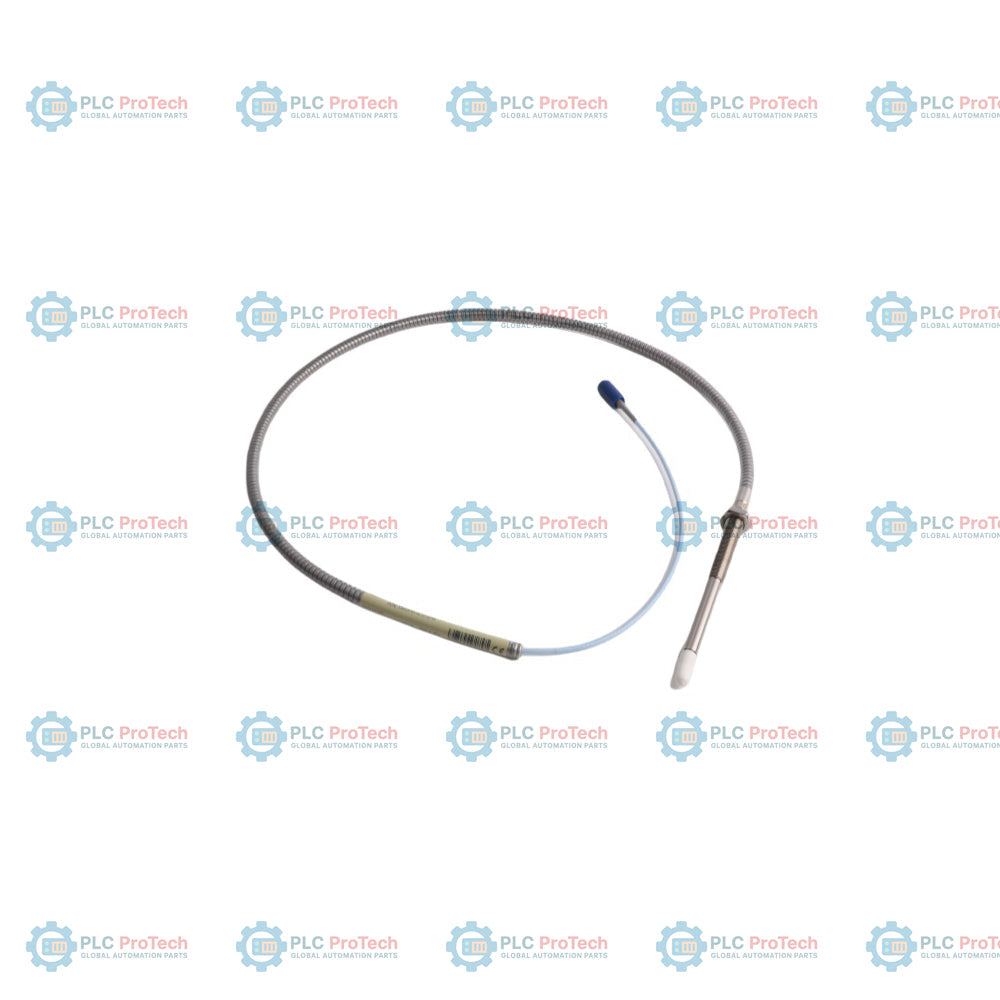

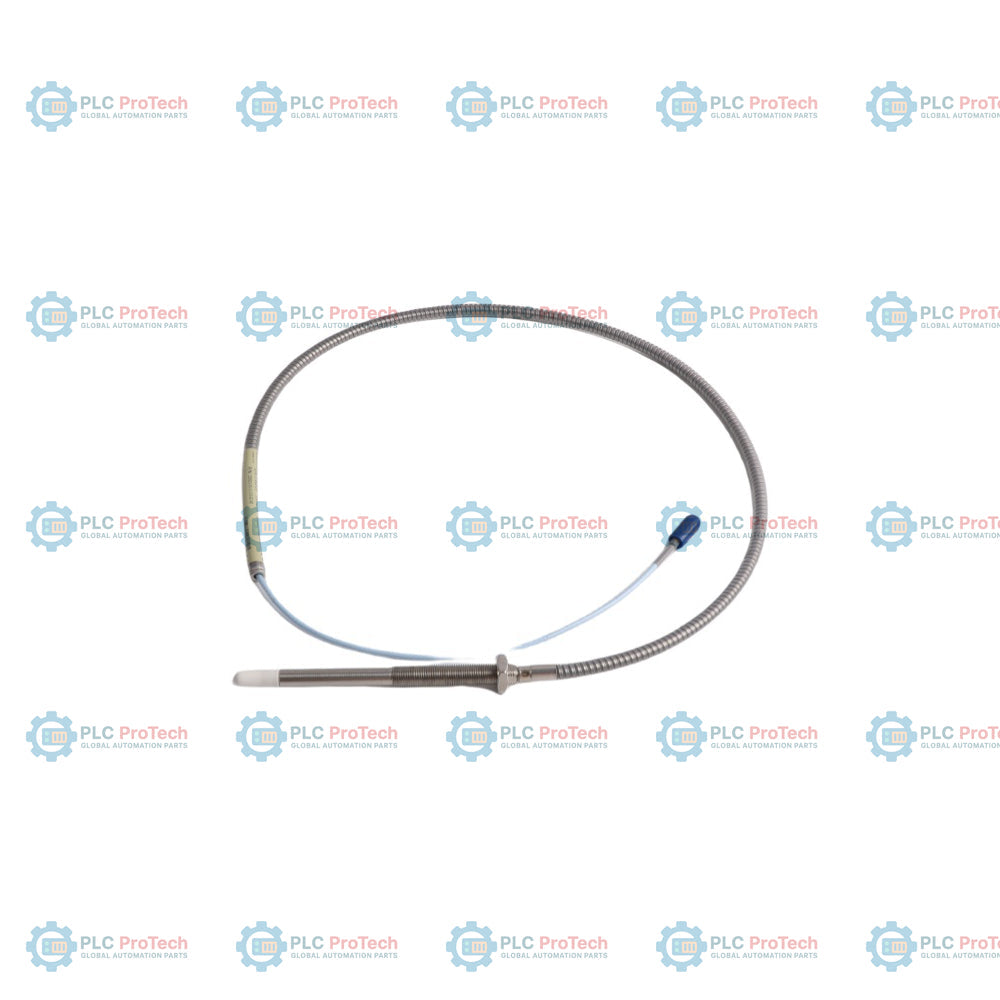

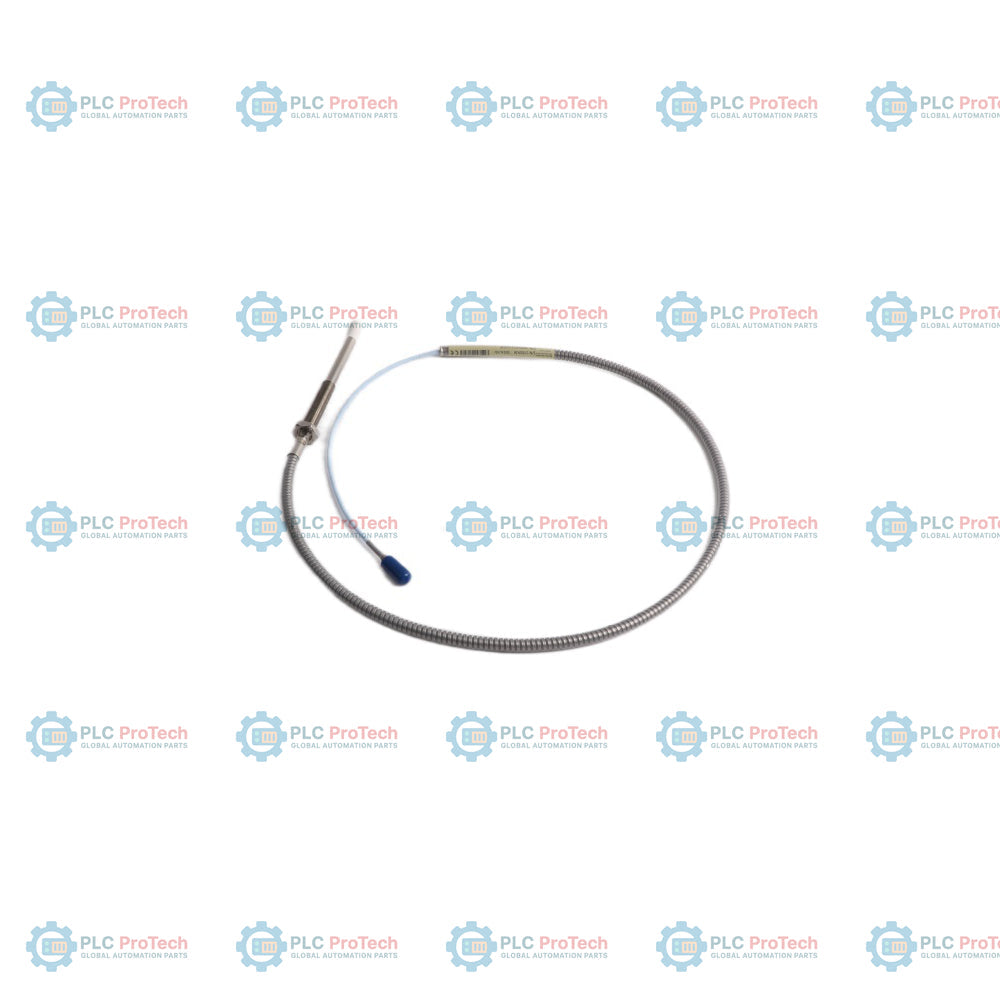

Bently Nevada 330910-05-11-10-02-00 3300 NSv หัววัดระยะใกล้ เกลียว M10X1 พร้อมเกราะหุ้ม

ภาพรวมผลิตภัณฑ์

330910-05-11-10-02-00 คือเซนเซอร์วัดการกระจัดแบบกระแสไหลวนที่แข็งแกร่งและมีความน่าเชื่อถือสูง ซึ่ง Bently Nevada ออกแบบมาสำหรับชุด วินิจฉัยเครื่องจักร 3300 NSv โดยเฉพาะ หัววัดระยะใกล้แบบไม่สัมผัสนี้ใช้เกลียวตัวเรือนมาตรฐานแบบเมตริก M10X1 เพื่อวัดการสั่นสะเทือนในแนวรัศมีระดับไมโคร ตำแหน่งตามแนวแกนของเพลา และระยะเคลียร์รันซ์แรงขับเชิงโครงสร้างได้อย่างแม่นยำ อุปกรณ์หมุนสำหรับงานหนักที่ทำงานอย่างต่อเนื่องในสภาพแวดล้อมกระบวนการผลิต—including คอมเพรสเซอร์แรงเหวี่ยงความเร็วสูงในสายการกลั่นสารเคมี ระบบทำความเย็นอุตสาหกรรมสำหรับงานหนัก และปั๊มน้ำมันหล่อลื่นกระบวนการในโรงไฟฟ้า—พึ่งพาการกำหนดค่าเซนเซอร์นี้เพื่อจับความผิดปกติของโรเตอร์เครื่องจักรที่เกิดขึ้นอย่างรวดเร็ว หัววัดนี้ผลิตจากสารประกอบทนสารเคมีขั้นสูงและหุ้มด้วยปลอกเกราะสเตนเลสสตีลที่ยืดหยุ่น จึงทนต่อการสัมผัสไฮโดรคาร์บอนระเหยง่าย ก๊าซกัดกร่อน และน้ำมันกังหันที่มีฤทธิ์รุนแรงอย่างต่อเนื่อง ด้วยการส่งรูปคลื่นความถี่สูงของคลื่นวิทยุ (RF) ที่สะอาดโดยตรงไปยังเซนเซอร์ปรับสภาพ Proximitor ที่อยู่ติดกัน ทรานสดิวเซอร์นี้จึงช่วยป้องกันการเบี่ยงเบนของเพลาอย่างฉับพลันและลดเวลาหยุดทำงานนอกแผนของโรงงานที่ไม่คาดคิด

รายละเอียดส่วนต่อท้ายหมายเลขชิ้นส่วน

ขนาดการเข้าสวมเกลียวจริง ความยาวตัวเรือนโดยรวม พารามิเตอร์สายเคเบิล และการรับรองจากหน่วยงานด้านความปลอดภัยเฉพาะของ 330910-05-11-10-02-00 หัววัดระยะใกล้แบบเมตริกได้รับการกำหนดรายละเอียดไว้อย่างครบถ้วนผ่านตัวเลือกตัวอักษรและตัวเลขจากโรงงานดังต่อไปนี้

• รหัสผลิตภัณฑ์หลัก 330910: ระบุแพลตฟอร์มฮาร์ดแวร์พื้นฐานสำหรับหัววัดระยะใกล้ความแม่นยำสูง 3300 NSv แบบเมตริก ซึ่งมีข้อกำหนดเกลียว M10X1

• ตัวเลือกความยาวส่วนไม่มีเกลียว -05: ระบุความยาวปลอกส่วนไม่มีเกลียว 50 มม. ส่วนก้านด้านบนที่เรียบนี้ช่วยให้ปรับตำแหน่งได้อย่างแม่นยำภายในตัวเรือนเครื่องจักรที่หนาหรือโครงกดอัดภายใน

• ตัวเลือกความยาวตัวเรือนโดยรวม -11: กำหนดความยาวเชิงกลรวมของตัวเรือนทั้งส่วนที่มีเกลียวและไม่มีเกลียวเป็น 110 มม. โดยวัดจากผิวตรวจจับถึงปลอกคอเปลี่ยนผ่านหุ้มเกราะ

• ตัวเลือกความยาวรวม -10: ระบุความยาวสายเคเบิลหัววัดในตัวแบบต่อเนื่อง 1.0 เมตร (39 นิ้ว) ตั้งแต่แกนตรวจจับถึงจุดเชื่อมต่อด้านหลัง

• ตัวเลือกประเภทขั้วต่อและสายเคเบิล -02: ติดตั้งขั้วต่อปลายสายโคแอกเชียล ClickLoc ขนาดเล็กที่ใช้พินทองเหลืองชุบทอง พร้อมสายเคเบิลเส้นผ่านศูนย์กลางมาตรฐานหุ้มด้วยเกราะสเตนเลสที่แข็งแรงและยืดหยุ่น

• ตัวเลือกการรับรองจากหน่วยงาน -00: ระบุการกำหนดค่าโครงสร้างพื้นฐานมาตรฐานที่ออกแบบมาสำหรับพื้นที่ใช้งานอุตสาหกรรมทั่วไป ซึ่งไม่จำเป็นต้องมีการรับรองป้องกันการระเบิดสำหรับพื้นที่อันตรายเฉพาะจุด

ข้อมูลจำเพาะทางเทคนิค & ค่าขีดจำกัดการทำงาน

คำถามที่พบบ่อยเกี่ยวกับเทเลเมทรีและการวินิจฉัยเครื่องจักร

หัววัด 3300 NSv มีข้อได้เปรียบด้านการปฏิบัติงานที่สำคัญอะไรบ้างเมื่อเทียบกับหัววัด 190 ซีรีส์ 3000 รุ่นเก่า

หัววัด 3300 NSv มีคุณลักษณะการมองด้านข้างที่เหนือกว่ารุ่น 190 ซีรีส์ 3000 รุ่นเก่า เมื่อปรับระยะห่างจากเป้าหมายของเครื่องจักรให้เท่ากัน การปรับปรุงรูปทรงเรขาคณิตนี้ช่วยป้องกันไม่ให้โลหะของตัวเรือนที่อยู่ใกล้เคียงบิดเบือนสนามแม่เหล็กไฟฟ้า ทำให้ได้ค่าการตรวจวัดระยะใกล้ที่สะอาดกว่ามาก โดยมีสัญญาณรบกวนข้ามช่องหรือการรบกวนจากผนังด้านข้างน้อยที่สุด

หัววัดเมตริกนี้สามารถใช้สับเปลี่ยนกับการกำหนดค่าระบบ 3300 RAM ที่มีอยู่เดิมได้หรือไม่

ใช่ หัววัด 3300 NSv และสายต่อที่เกี่ยวข้องสามารถใช้งานร่วมกันได้ทั้งทางกลและทางไฟฟ้าย้อนกลับกับระบบ 3300 RAM รุ่นเก่าของ Bently Nevada อย่างไรก็ตาม ซีรีส์ NSv ผลิตด้วยวัสดุที่ทนต่อสารเคมีได้ดีกว่า จึงเหมาะสมกว่ามากสำหรับสภาพแวดล้อมของคอมเพรสเซอร์ในกระบวนการผลิต ซึ่งสารเคมีผสมที่มีฤทธิ์รุนแรงอาจทำให้ปลายหัววัดรุ่นเก่าเสื่อมสภาพ

จะเกิดอะไรขึ้นหากโพรบ 3300 NSv สัมผัสกับอุณหภูมิต่ำกว่า -34 องศาเซลเซียสเป็นเวลานาน?

แม้โพรบจะได้รับการจัดระดับให้รองรับอุณหภูมิต่ำสุดสัมบูรณ์ที่ -52 องศาเซลเซียส แต่การให้ชุดอุปกรณ์สัมผัสกับอุณหภูมิต่ำกว่า -34 องศาเซลเซียสเป็นเวลานาน อาจทำให้ซีลแรงดันภายในเสื่อมสภาพก่อนเวลาอันควร ในตัวเรือนคอมเพรสเซอร์แรงดันสูง การเสื่อมสภาพนี้อาจทำให้ความสมบูรณ์ของซีลลดลง และอาจนำไปสู่การรั่วไหลของก๊าซกระบวนการผ่านตัวโพรบ

คู่มือด้านวิศวกรรม & การติดตั้ง

• การจัดวางขั้วต่อ ClickLoc และฉนวนขั้วต่อ:

  เชื่อมต่อขั้วต่อ ClickLoc แบบโคแอกเชียลขนาดเล็กของโพรบเข้ากับสายเคเบิลต่อขยาย โดยดันเข้าไปจนหน้าสัมผัสเคลือบทองคลิกเข้าที่ เพื่อป้องกันสัญญาณ RF ความถี่สูงจากการปนเปื้อนของความชื้น ฝุ่น หรือน้ำมัน ให้ติดตั้งอุปกรณ์ป้องกันขั้วต่อโดยเฉพาะครอบบริเวณจุดเชื่อมต่อเสมอ หากไม่มีอุปกรณ์ป้องกันขั้วต่อ ให้พันจุดเชื่อมต่อให้แน่นด้วยเทปซิลิโคนหลอมติดตัวเอง อย่างไรก็ตาม ห้ามใช้เทปซิลิโคนหากจุดเชื่อมต่อจะสัมผัสกับน้ำมันกังหันโดยตรง เนื่องจากไฮโดรคาร์บอนจะทำให้กาวของเทปละลายเมื่อเวลาผ่านไป

• ข้อจำกัดแรงบิดทางกลและการผ่อนแรงสายเคเบิล:

  ขันปลอก M10X1 เข้าไปในขายึดเครื่องจักรอย่างระมัดระวัง โดยตรวจสอบให้แน่ใจว่าความยาวเกลียวที่ขบกันทั้งหมดไม่เกินขีดจำกัดโครงสร้าง 15 มม. ขันน็อตล็อกตามข้อกำหนดแรงบิดมาตรฐานทางวิศวกรรม เพื่อป้องกันไม่ให้ชุดอุปกรณ์คลายตัวจากแรงสั่นสะเทือนรุนแรงของเครื่องจักร การออกแบบ CableLoc ในตัวรองรับแรงดึงต่อเนื่องได้สูงสุด 220 N (50 ปอนด์) แต่วิศวกรยังควรยึดสายหุ้มเกราะเข้ากับตัวเครื่องจักรด้วยแคลมป์แบบแข็ง เพื่อป้องกันความเสียหายจากการสะบัด

• ขั้นตอนการจัดแนวแรงดันไฟฟ้าตามระยะห่างเป้าหมาย:

  ตั้งค่าระยะห่างทางกายภาพโดยตรวจสอบเอาต์พุตแรงดันไฟฟ้า DC ดิบที่ขั้วเซนเซอร์ Proximitor ด้วยมัลติมิเตอร์ดิจิทัล ปรับความลึกของปลอก M10X1 จนกระทั่งมิเตอร์แสดงค่าแรงดันเป้าหมายที่ระบุไว้อย่างแม่นยำโดยกรอบการสอบเทียบลูป การจัดแนวนี้ช่วยให้ปลายโพรบอยู่ภายในช่วงการวัดเชิงเส้นได้อย่างแม่นยำ ทำให้สัญญาณอยู่ห่างจากโซนแรงดันอิ่มตัวทั้งช่วงต่ำและช่วงสูง
