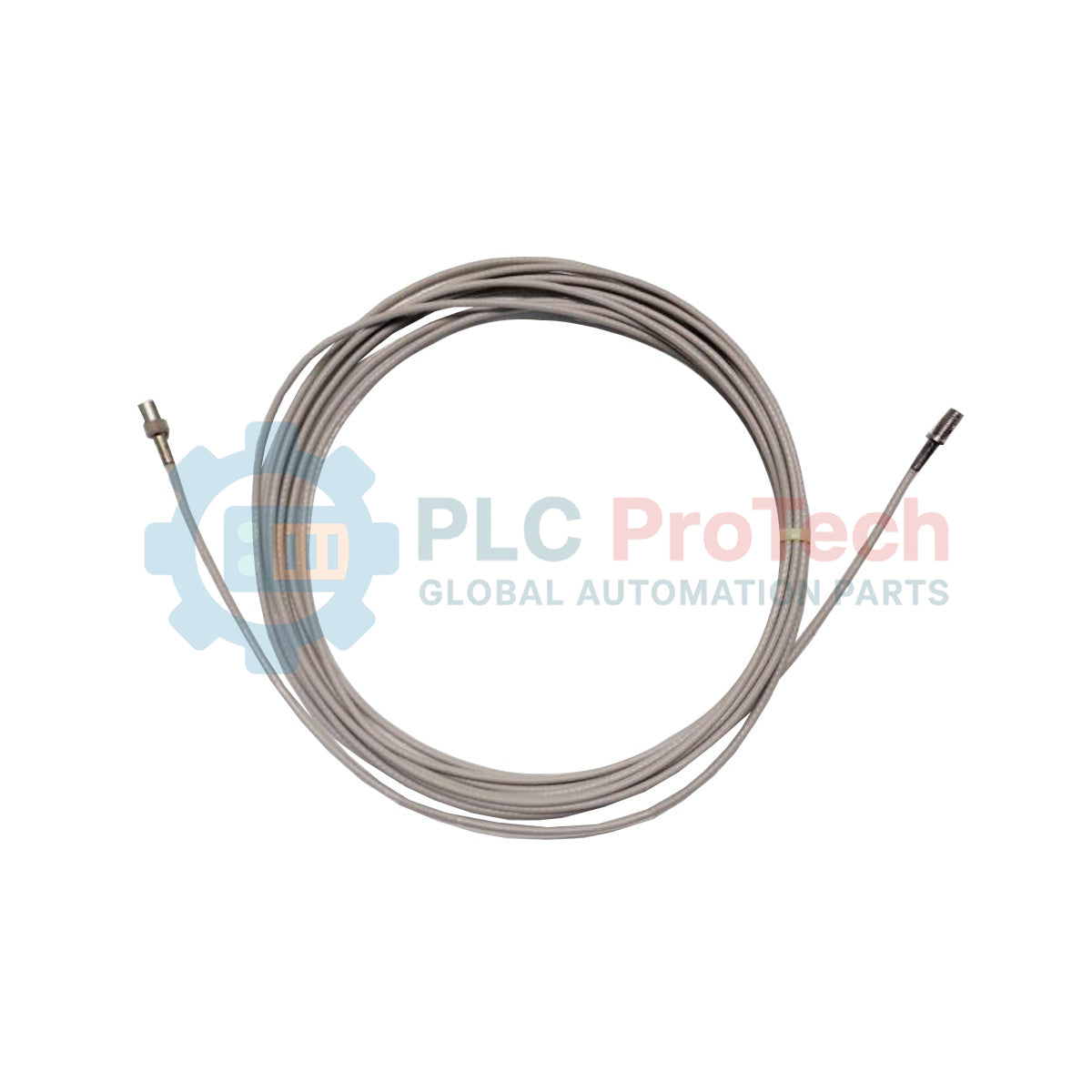

ออกแบบมาเพื่อการส่งสัญญาณการกระจัดที่มีความน่าเชื่อถือสูงในสถาปัตยกรรมระบบเครื่องมือวัดกำกับดูแลกังหัน (TSI) Bently Nevada 330930-045-03-CN ทำหน้าที่เป็นจุดเชื่อมต่อสำคัญระหว่างโพรบวัดระยะใกล้ 3300 NSv กับเซนเซอร์พร็อกซิมิเตอร์ที่เข้าคู่กัน สายโคแอกเชียลเกรดพรีเมียมนี้ได้รับการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับการใช้งานที่มีพื้นที่ติดตั้งจำกัดหรือเพลาขนาดเล็ก ซึ่งระบบวัดระยะใกล้มาตรฐานไม่สามารถใช้งานได้ สายเคเบิลนี้ผลิตด้วยฉนวน FEP แบบโคแอกเชียล 75 โอห์ม จึงให้ประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอ พร้อมปกป้องข้อมูลสำคัญเกี่ยวกับสภาพเครื่องจักรจากการรบกวนทางแม่เหล็กไฟฟ้าและสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
การกำหนดค่านี้มีความยาวสาย 4.5 เมตรโดยมีโครงสร้างภายนอกแบบไม่มีเกราะ พร้อมตัวป้องกันขั้วต่อในตัวเพื่อป้องกันจุดเชื่อมต่อจากของเหลวซึมเข้า และมีใบรับรองจากหน่วยงานเฉพาะประเทศ การรักษาอิมพีแดนซ์ให้ตรงกันอย่างเคร่งครัดตลอดความยาวสายช่วยให้ได้ความเป็นเชิงเส้นและความแม่นยำสูงสุดในการวัดการสั่นสะเทือนและตำแหน่งแบบไดนามิก
| รหัสตัวเลือกโมเดล | ความหมายของข้อมูลจำเพาะ |
|---|---|
| 330930 | มาตรฐานสายต่อขยาย 3300 NSv |
| -045 | ความยาวสาย 4.5 เมตร (14.8 ฟุต) |
| -03 | ไม่มีเกราะสเตนเลสสตีล พร้อมตัวป้องกันขั้วต่อ |
| -CN | การรับรองเฉพาะประเทศ (ตัวเลือก CN) |
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Bently Nevada |
| ความเข้ากันได้ของระบบ | ระบบทรานสดิวเซอร์วัดระยะใกล้ 3300 NSv |
| อิมพีแดนซ์ | 75 โอห์มโดยประมาณ |
| วัสดุไดอิเล็กทริก | ฟลูออโรเอทิลีนโพรพิลีน (FEP) |
| ช่วงอุณหภูมิการทำงาน | -51 องศาเซลเซียส ถึง +177 องศาเซลเซียส (-60 องศาฟาเรนไฮต์ ถึง +351 องศาฟาเรนไฮต์) |
| ช่วงอุณหภูมิการจัดเก็บ | -51 องศาเซลเซียส ถึง +177 องศาเซลเซียส (-60 องศาฟาเรนไฮต์ ถึง +351 องศาฟาเรนไฮต์) |
| ความต้านทานกระแสตรง (ตัวนำแกนกลาง) | 0.220 โอห์ม/เมตร (0.067 โอห์ม/ฟุต) |
| ความต้านทานกระแสตรง (ชีลด์) | 0.066 โอห์ม/เมตร (0.020 โอห์ม/ฟุต) |
| ค่าความจุไฟฟ้าทั่วไป | 69.9 พิโคฟารัด/เมตร (21.3 พิโคฟารัด/ฟุต) |
| ความยาวทางกายภาพ | 4.5 เมตร (14.8 ฟุต) |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา (U.S.A.) |
| น้ำหนักจัดส่ง (คำนวณ) | 1.5 กก. (3.3 ปอนด์) |
โปรดทราบว่า 3300 NSv series มีความแตกต่างทั้งทางไฟฟ้าและทางกายภาพจาก 3300 XL series มาตรฐานขนาด 5 มม. หรือ 8 มม. สายต่อขยายที่ออกแบบมาสำหรับระบบ 3300 XL ไม่สามารถสลับใช้กับสาย 3300 NSv ได้ เนื่องจากขนาดเป้าหมายโพรบพิกัดและพารามิเตอร์การปรับจูนทางไฟฟ้าแตกต่างกัน ตรวจสอบให้แน่ใจว่าจับคู่สายต่อขยายความยาว 4.5 ม. นี้กับโพรบตรวจจับระยะใกล้ความยาว 0.5 ม. เพื่อรักษาความยาวระบบรวม 5.0 ม. ที่จำเป็น ซึ่งผ่านการปรับเทียบสำหรับโมดูลพร็อกซิมิเตอร์เฉพาะของคุณ
ตัวเลือก -03 ระบุถึงรูปแบบไม่มีเกราะหุ้ม แม้ว่าฉนวน FEP จะมีความทนทานต่อสารเคมีจากน้ำมันและสารหล่อเย็นของเครื่องจักรได้ดีเยี่ยม แต่สายนี้อาจถูกกดทับหรือเฉือนได้หากเดินผ่านบริเวณเครื่องจักรที่มีการสัญจรสูงโดยไม่มีการป้องกันด้วยท่อร้อยสาย ในสภาพแวดล้อมที่มีความเสี่ยงทางกลสูงหรือมีการสึกหรอทางกายภาพจากการเคลื่อนไหว ให้เดินสายนี้ภายในท่ออ่อนป้องกันเฉพาะ เพื่อป้องกันสัญญาณขาดหายหรือตัวนำภายในขาด
เมื่อต่อสายต่อขยายเข้ากับโพรบตรวจจับระยะใกล้ ให้ตรวจสอบว่าตัวป้องกันขั้วต่อสวมเข้าที่จนสุดและปราศจากสิ่งสกปรก น้ำมัน หรือการควบแน่น ความผิดพลาดที่พบบ่อยระหว่างการเดินระบบคือปล่อยให้ความชื้นเข้าสู่จุดต่อโคแอกเชียล ซึ่งทำให้ค่าความต้านทานฉนวนต่อโครงเครื่องลดลง และก่อให้เกิดกราวด์ลูปกับสัญญาณการสั่นสะเทือนกระชากที่ผิดพลาด ใช้ชุดฉนวนขั้วต่อคุณภาพสูงหรือเทปซิลิโคนหลอมติดตัวเองเพื่อยึดตัวป้องกันขั้วต่อให้อยู่กับที่เมื่อขันถึงแรงบิดของการเชื่อมต่อแล้ว
ตรวจสอบขั้วต่อโคแอกเชียลบนทั้งสายโพรบและสายต่อขยาย 330930-045-03-CN ว่ามีความเสียหายทางกายภาพ ขาพินตรงกลางงอ หรือมีคราบน้ำมันหรือไม่ ทำความสะอาดด้วยน้ำยาทำความสะอาดหน้าสัมผัสที่ได้รับการรับรองหากจำเป็น
ค่อย ๆ สอดขั้วต่อสายโพรบเข้ากับขั้วต่อสายต่อขยาย ขันน็อตคัปปลิงด้วยมือจนถึงจุดหยุดทางกายภาพที่แน่นสนิท ห้ามใช้คีม เนื่องจากอาจทำให้ข้อต่อโคแอกเชียลขนาดจิ๋วบี้เสียหาย
เลื่อนตัวป้องกันขั้วต่อแบบติดตั้งรวมไว้เหนือจุดต่อเพื่อปิดผนึกการเชื่อมต่อ ป้องกันความเค้นทางกลและการแทรกซึมของสารเคมี ตรวจสอบให้แน่ใจว่าปลอกมีการซีลแน่นสนิททั้งสองด้าน
เดินสายกลับไปยังตัวเรือนเซนเซอร์ตรวจจับระยะใกล้ โดยรักษารัศมีการดัดขั้นต่ำ 25.4 มม. (1.0 นิ้ว) ยึดสายด้วยเคเบิลไทแบบมีฉนวน โดยตรวจสอบให้แน่ใจว่าไม่มีแรงตึงเกินควรที่จุดต่อ
