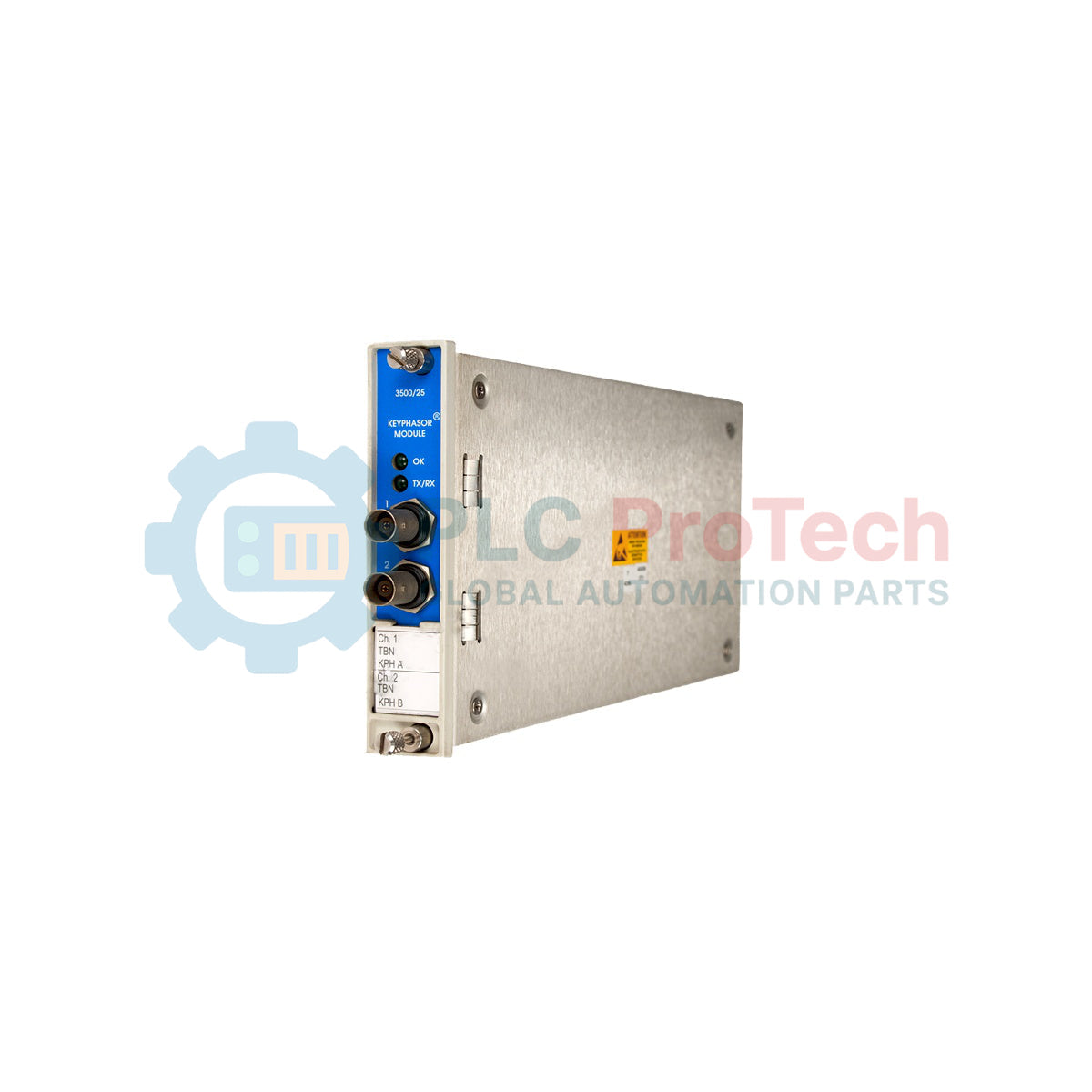

สำหรับประมวลผลสัญญาณอ้างอิงเฟสและความเร็วของระบบวินิจฉัยเครื่องจักร Bently Nevada 3500/25-01-02-CN ทำหน้าที่เป็นโมดูลครึ่งความสูงความแม่นยำสูงภายในแพลตฟอร์มตรวจติดตาม 3500 ส่วนประกอบระบบนี้ปรับสภาพพัลส์จากโพรบวัดระยะใกล้หรือปิกอัปแม่เหล็กเพื่อกำหนดความเร็วรอบและมุมเฟสแบบหนึ่งครั้งต่อรอบ โดยส่งข้อมูลอ้างอิงสำคัญไปยังแบ็กเพลนโดยตรงเพื่อการวิเคราะห์เครื่องจักรทั้งในสภาวะชั่วครู่และสภาวะคงตัว โดยกำหนดค่าเป็นการ์ดแบบครึ่งความสูงเดี่ยวที่รองรับสองช่องสัญญาณและจับคู่กับโมดูล I/O ขั้วต่อภายนอก อุปกรณ์นี้ทำงานร่วมกับมาตรฐานระดับภูมิภาคในพื้นที่ได้อย่างราบรื่นผ่านเส้นทางการรับรอง CN เฉพาะประเทศ
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Bently Nevada |
| ซีรีส์รุ่น | ระบบตรวจติดตาม 3500 Series |
| หมายเลขชิ้นส่วน | 3500/25-01-02-CN |
| การกำหนดค่าช่องสัญญาณ | 01 (การ์ด Keyphasor แบบครึ่งความสูงเดี่ยว 2 ช่องสัญญาณ) |
| ประเภทโมดูล I/O | 02 (โมดูล I/O พร้อมขั้วต่อภายนอก) |
| การรับรองจากหน่วยงาน | CN (ใบรับรองระดับภูมิภาคเฉพาะประเทศ) |
| อิมพีแดนซ์อินพุต | 21.8 กิโลโอห์ม (ขั้นต่ำ) |
| ช่วงสัญญาณ | +0.8 V ถึง -21.0 V (อินพุตแบบไม่แยกวงจร) |
| ความเร็วรอบสูงสุด | 120,000 รอบต่อนาที (ขึ้นอยู่กับเซนเซอร์และพัลส์) |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา (U.S.A.) |
| น้ำหนักสำหรับการจัดส่ง (คำนวณแล้ว) | 1.5 กก. |
Enhanced Keyphasor Module ใช้แทนยูนิตคีย์เฟเซอร์รุ่นเก่าภายในแร็ก 3500 มาตรฐาน สิ่งสำคัญคือต้องทราบว่า แม้การ์ดรุ่น Enhanced นี้จะใช้งานร่วมกับแบ็กเพลนมาตรฐานรุ่นเก่าได้ แต่การจับคู่การ์ดแบบครึ่งความสูงต้องตรงกัน คุณไม่สามารถจับคู่โมดูลรุ่นเก่าที่ไม่ใช่ Enhanced ในการจัดสรรช่องแนวตั้งเดียวกันกับโมดูล Enhanced ได้
เมื่อใช้ตัวเลือก 02 (การต่อปลายภายนอก) ให้ตรวจสอบว่าความยาวสายระหว่างบล็อกต่อปลายภายนอกกับโมดูล I/O ด้านหลังไม่เกินค่าขอบเขตสัญญาณรบกวนที่กำหนด สนาม EMF ความถี่สูงจากไดรฟ์ปรับความเร็วรอบข้างเคียง (VSD) อาจเหนี่ยวนำสัญญาณรบกวนเข้าสู่ระบบ ส่งผลให้เกิดการทริกเกอร์ซ้ำสองครั้งต่อรอบโดยไม่เป็นจริง หรือพัลส์ขาดหาย
ระหว่างการทดสอบเดินระบบแร็ก ให้กำหนดค่าแรงดันขีดจำกัดและพารามิเตอร์ฮิสเทอรีซิสภายในซอฟต์แวร์ 3500 Rack Configuration ให้ตรงกับไบอัสของทรานสดิวเซอร์นั้น ๆ สำหรับ Proximitor ขนาด 8 มม. มาตรฐาน ให้ตั้งค่าแรงดันขีดจำกัดการทริกเกอร์ให้อยู่ตรงกึ่งกลางของช่วงสวิงแรงดันบริเวณร่องหรือส่วนยื่นทางกายภาพอย่างแม่นยำ เพื่อป้องกันสัญญาณขาดหายระหว่างการขยายตัวเนื่องจากความร้อนของเพลา
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 3500/25-01-02-CN
Country of origin:สหรัฐอเมริกา
Product Type: โมดูล Keyphasor ที่เพิ่มประสิทธิภาพ
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months
สำหรับประมวลผลสัญญาณอ้างอิงเฟสและความเร็วของระบบวินิจฉัยเครื่องจักร Bently Nevada 3500/25-01-02-CN ทำหน้าที่เป็นโมดูลครึ่งความสูงความแม่นยำสูงภายในแพลตฟอร์มตรวจติดตาม 3500 ส่วนประกอบระบบนี้ปรับสภาพพัลส์จากโพรบวัดระยะใกล้หรือปิกอัปแม่เหล็กเพื่อกำหนดความเร็วรอบและมุมเฟสแบบหนึ่งครั้งต่อรอบ โดยส่งข้อมูลอ้างอิงสำคัญไปยังแบ็กเพลนโดยตรงเพื่อการวิเคราะห์เครื่องจักรทั้งในสภาวะชั่วครู่และสภาวะคงตัว โดยกำหนดค่าเป็นการ์ดแบบครึ่งความสูงเดี่ยวที่รองรับสองช่องสัญญาณและจับคู่กับโมดูล I/O ขั้วต่อภายนอก อุปกรณ์นี้ทำงานร่วมกับมาตรฐานระดับภูมิภาคในพื้นที่ได้อย่างราบรื่นผ่านเส้นทางการรับรอง CN เฉพาะประเทศ
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Bently Nevada |
| ซีรีส์รุ่น | ระบบตรวจติดตาม 3500 Series |
| หมายเลขชิ้นส่วน | 3500/25-01-02-CN |
| การกำหนดค่าช่องสัญญาณ | 01 (การ์ด Keyphasor แบบครึ่งความสูงเดี่ยว 2 ช่องสัญญาณ) |
| ประเภทโมดูล I/O | 02 (โมดูล I/O พร้อมขั้วต่อภายนอก) |
| การรับรองจากหน่วยงาน | CN (ใบรับรองระดับภูมิภาคเฉพาะประเทศ) |
| อิมพีแดนซ์อินพุต | 21.8 กิโลโอห์ม (ขั้นต่ำ) |
| ช่วงสัญญาณ | +0.8 V ถึง -21.0 V (อินพุตแบบไม่แยกวงจร) |
| ความเร็วรอบสูงสุด | 120,000 รอบต่อนาที (ขึ้นอยู่กับเซนเซอร์และพัลส์) |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา (U.S.A.) |
| น้ำหนักสำหรับการจัดส่ง (คำนวณแล้ว) | 1.5 กก. |
Enhanced Keyphasor Module ใช้แทนยูนิตคีย์เฟเซอร์รุ่นเก่าภายในแร็ก 3500 มาตรฐาน สิ่งสำคัญคือต้องทราบว่า แม้การ์ดรุ่น Enhanced นี้จะใช้งานร่วมกับแบ็กเพลนมาตรฐานรุ่นเก่าได้ แต่การจับคู่การ์ดแบบครึ่งความสูงต้องตรงกัน คุณไม่สามารถจับคู่โมดูลรุ่นเก่าที่ไม่ใช่ Enhanced ในการจัดสรรช่องแนวตั้งเดียวกันกับโมดูล Enhanced ได้
เมื่อใช้ตัวเลือก 02 (การต่อปลายภายนอก) ให้ตรวจสอบว่าความยาวสายระหว่างบล็อกต่อปลายภายนอกกับโมดูล I/O ด้านหลังไม่เกินค่าขอบเขตสัญญาณรบกวนที่กำหนด สนาม EMF ความถี่สูงจากไดรฟ์ปรับความเร็วรอบข้างเคียง (VSD) อาจเหนี่ยวนำสัญญาณรบกวนเข้าสู่ระบบ ส่งผลให้เกิดการทริกเกอร์ซ้ำสองครั้งต่อรอบโดยไม่เป็นจริง หรือพัลส์ขาดหาย
ระหว่างการทดสอบเดินระบบแร็ก ให้กำหนดค่าแรงดันขีดจำกัดและพารามิเตอร์ฮิสเทอรีซิสภายในซอฟต์แวร์ 3500 Rack Configuration ให้ตรงกับไบอัสของทรานสดิวเซอร์นั้น ๆ สำหรับ Proximitor ขนาด 8 มม. มาตรฐาน ให้ตั้งค่าแรงดันขีดจำกัดการทริกเกอร์ให้อยู่ตรงกึ่งกลางของช่วงสวิงแรงดันบริเวณร่องหรือส่วนยื่นทางกายภาพอย่างแม่นยำ เพื่อป้องกันสัญญาณขาดหายระหว่างการขยายตัวเนื่องจากความร้อนของเพลา
