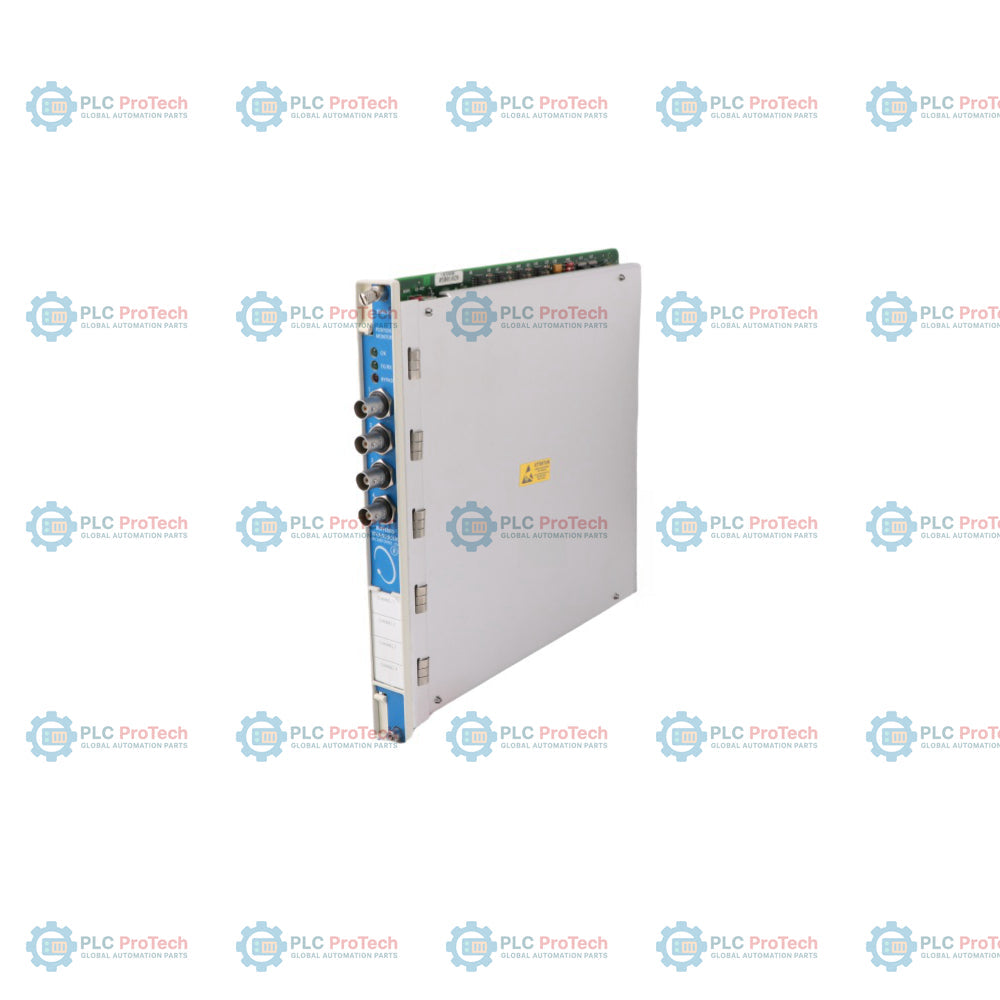

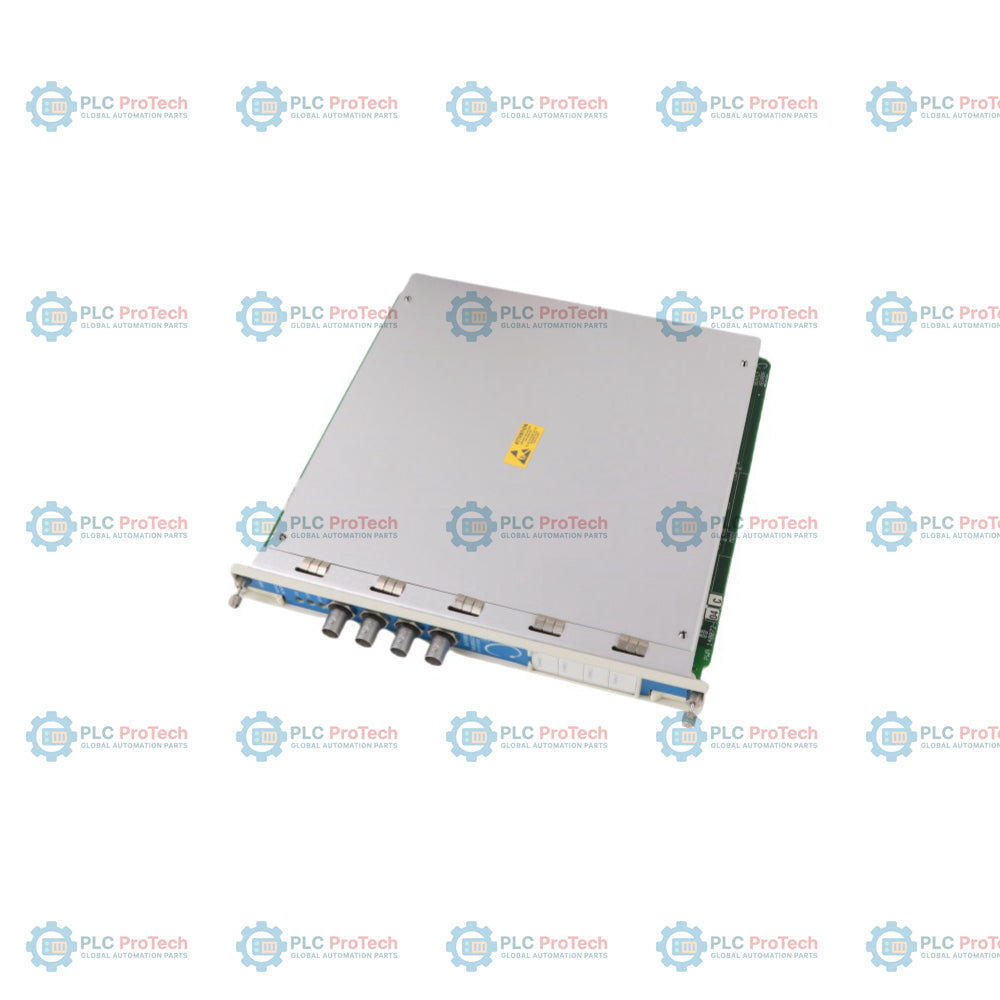

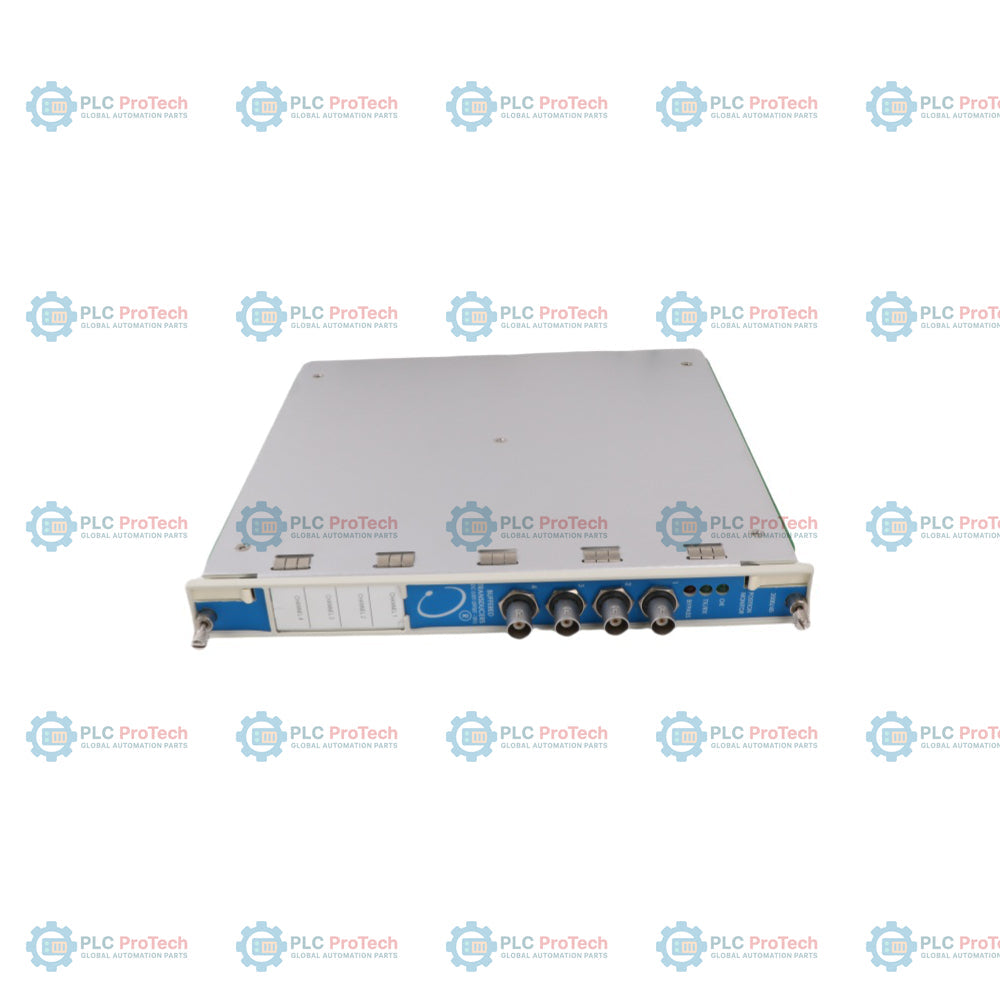

Manufacturer: Bently Nevada
Product No.: 3500/45 140072-04
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลเครื่องตรวจวัดตำแหน่ง
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 910g
Dimensions: 241.3 มม. x 24.4 มม. x 241.8 มม.
Shipping port: Xiamen
Warranty: 12 months
โมดูล 3500/45ซึ่งกำหนดค่าด้วยหมายเลขชิ้นส่วนการ์ดสำรอง 140072-04เป็นฮาร์ดแวร์ความแม่นยำสูงแบบ 4 ช่องสัญญาณที่ออกแบบมาเพื่อเก็บข้อมูลต่อเนื่องจากโพรบตรวจจับระยะใกล้ ทรานสดิวเซอร์ตำแหน่งแบบหมุน (RPT), ลิเนียร์วาริเอเบิลดิฟเฟอเรนเชียลทรานส์ฟอร์เมอร์กระแสตรง (DC LVDT), ลิเนียร์วาริเอเบิลดิฟเฟอเรนเชียลทรานส์ฟอร์เมอร์กระแสสลับ (AC LVDT) และโพเทนชิออมิเตอร์แบบหมุน โดยทำหน้าที่เป็นด่านป้องกันเชิงสถาปัตยกรรม เครื่องมือนี้จะแปลงอินพุตจากเซนเซอร์เป็นค่าตามสัดส่วนที่กำหนด และเปรียบเทียบค่าเชิงวิศวกรรมเหล่านี้อย่างต่อเนื่องกับเกณฑ์สัญญาณเตือนที่ปรับแต่งได้สูงและจัดการด้วยซอฟต์แวร์ เมื่อกำหนดค่าเป็นคู่ที่เข้ากันผ่านซอฟต์แวร์ 3500 Rack Configuration Software โมดูลนี้จะตอบสนองข้อกำหนดด้านความปลอดภัยในการทำงานพร้อมกันแบบไดนามิกสำหรับพฤติกรรมการตรวจสอบที่หลากหลาย ซึ่งรวมถึงตำแหน่งตามแนวแกนของเพลา การขยายตัวต่างระดับ การขยายตัวของตัวเรือน และการกำหนดตำแหน่งวาล์วควบคุม ลูปบันทึกกระแสที่ผ่านการปรับสภาพจะกำหนดเส้นทางเอาต์พุต +4 ถึง +20 mA เฉพาะสำหรับช่องการวัดแต่ละช่อง เพื่อส่งสถานะการทำงานของเครื่องจักรโดยตรงไปยังอุปกรณ์ควบคุมปลายทาง
| รหัสตัวเลือก | คำอธิบาย |
|---|---|
| 3500/45-AXX-BXX |
โมดูลตรวจสอบตำแหน่ง |
| A: ประเภทโมดูล I/O | |
| 01 | โมดูล I/O ตำแหน่งพร้อมจุดต่อภายใน (Proximitor, RPT, DC LVDT) |
| 02 | โมดูล I/O ตำแหน่งพร้อมจุดต่อภายนอก (Proximitor, RPT, DC LVDT) |
| 03 | โมดูล I/O ตำแหน่ง TMR แบบแยกอิสระ พร้อมจุดต่อภายนอก (Proximitor, DC LVDT) |
| 04 | โมดูล I/O ตำแหน่ง TMR พร้อมอินเทอร์เฟซแบบบัสและจุดต่อภายนอก (Proximitor) |
| 05 | AC LVDT Position I/O Module with Internal Terminations |
| 06 | โมดูล I/O ตำแหน่ง AC LVDT พร้อมจุดต่อภายใน |
| 07 | โมดูล I/O ตำแหน่ง AC LVDT พร้อมจุดต่อภายนอก |
| 08 | โมดูล I/O ตำแหน่งโพเทนชิออมิเตอร์แบบหมุน พร้อมจุดต่อภายใน |
| โมดูล I/O ตำแหน่งโพเทนชิออมิเตอร์แบบหมุน พร้อมจุดต่อภายนอก | |
| 00 | B: ตัวเลือกการรับรองจากหน่วยงาน |
| 01 | ไม่มี |
| CSA/NRTL/C | |
| 140072-04 | อะไหล่สำรอง |
| ข้อมูลจำเพาะทางเทคนิค | พารามิเตอร์ |
|---|---|
| ข้อมูลจำเพาะ | ผู้ผลิต |
| Bently Nevada | 3500/45 |
| รุ่น | 140072-04 |
| หมายเลขชิ้นส่วน | การกำหนดค่าสัญญาณ 1 ถึง 4 แบบ |
| ช่องอินพุตสัญญาณ | 1 MΩ |
| อิมพีแดนซ์อินพุต DC LVDT | 10 kΩ |
| อิมพีแดนซ์อินพุตโพซิมิเตอร์ / RPT | 137 kΩ |
| อิมพีแดนซ์อินพุต AC LVDT | 200 kΩ |
| อิมพีแดนซ์โพเทนชิออมิเตอร์แบบหมุน | โดยทั่วไป 7.7 วัตต์ |
| การใช้พลังงาน (RPT) | โดยทั่วไป 8.5 วัตต์ |
| การใช้พลังงาน (AC LVDT) | โดยทั่วไป 5.6 วัตต์ |
| การใช้พลังงาน (โพเทนชิออมิเตอร์) | -24 Vdc |
| เอาต์พุตแหล่งจ่ายไฟโพซิมิเตอร์ | +15 Vdc |
| เอาต์พุตแหล่งจ่ายไฟ DC LVDT | สัญญาณแรงดันขับ AC LVDT รูปคลื่นไซน์ 2.3 V rms, 3400 Hz |
| แรงดันขับโพเทนชิออมิเตอร์ | -12.38 Vdc |
| ช่วงเอาต์พุตวงจรเครื่องบันทึก | +4 ถึง +20 mA DC |
| แรงดันคอมพลายแอนซ์ของเครื่องบันทึก | 0 ถึง +12 Vdc คร่อมวงจรภายนอก |
| ความต้านทานโหลดสูงสุดของเครื่องบันทึก | 600 Ω |
| ประสิทธิภาพความละเอียดแอนะล็อก | 0.3662 µA ต่อบิต |
| ความถี่การรีเฟรชข้อมูลแอนะล็อก | ไม่เกิน 100 มิลลิวินาที |
| การตอบสนองของตัวกรองความถี่ต่ำโดยตรง | -3 dB ที่ 1.2 Hz |
| การตอบสนองของตัวกรองน็อตช์ | -3 dB ที่ 0.41 Hz |
| ความแม่นยำพื้นฐานของการวัดแบบสถิต | อยู่ภายใน ±0.33% ตลอดช่วงเต็มสเกล สูงสุด ±1% |
| ความแม่นยำพื้นฐานของการขยายแบบแรมป์ | อยู่ภายใน ±1.0% ของช่วงเต็มสเกล |
| ช่วงเวลาหน่วงสัญญาณเตือนแจ้งเตือน | 1 ถึง 60 วินาที โดยตั้งค่าเพิ่มครั้งละ 1 วินาที |
| ช่วงเวลาหน่วงสัญญาณเตือนอันตราย | 0.1 วินาที หรือ 1 ถึง 60 วินาที โดยปรับเพิ่มครั้งละ 1 วินาที |
| ขอบเขตอุณหภูมิในการทำงาน | -30 องศาเซลเซียส ถึง +65 องศาเซลเซียส (-22 องศาฟาเรนไฮต์ ถึง +150 องศาฟาเรนไฮต์) |
| ขอบเขตอุณหภูมิในการจัดเก็บ | -40 องศาเซลเซียส ถึง +85 องศาเซลเซียส (-40 องศาฟาเรนไฮต์ ถึง +185 องศาฟาเรนไฮต์) |
| ขอบเขตความชื้นในการทำงาน | ความชื้นสัมพัทธ์ 95% โดยไม่เกิดการควบแน่น |
| น้ำหนักการ์ดมอนิเตอร์หลัก | 0.91 กก. (2.0 ปอนด์) |
| น้ำหนักโมดูลอินเทอร์เฟซ I/O | 0.45 กก. (1.0 ปอนด์) |
| ขนาดการ์ดมอนิเตอร์หลัก | 241.3 มม. x 24.4 มม. x 241.8 มม. |
| ขนาดการ์ดอินเทอร์เฟซ I/O | 241.2 มม. x 24.4 มม. x 99.1 มม. |
| เมทริกซ์การจัดสรรแร็ก | ช่องติดตั้งแชสซีด้านหน้า 1 ช่อง และด้านหลัง 1 ช่อง |
| ขั้วต่อ / ขาพินคอนเน็กเตอร์ | ฟังก์ชัน |
|---|---|
| BUF CH1 / CH2 / CH3 / CH4 BNC | พอร์ตด้านหน้าสำหรับเซนเซอร์ดิบที่ไม่ผ่านการปรับสภาพและมีการป้องกันการลัดวงจร |
| ทรานสดิวเซอร์ (PWR / COM / SIG / SHLD) | องค์ประกอบสายลิงก์ภาคสนามที่ขอบด้านหลัง ซึ่งกำหนดให้กับอินพุตเซนเซอร์แต่ละตัว |
| เอาต์พุตเครื่องบันทึก (REC1 ถึง REC4 / COM) | สายลิงก์วงจรทรานสมิตเตอร์แบบ +4 ถึง +20 mA ที่ผ่านการปรับสภาพแล้ว |
| เอาต์พุตเครื่องบันทึก (SHIELD) | สายเดรนเฉพาะสำหรับต่อกราวด์ร่วมของสายหุ้มวงจร |
| เทอร์มินัลบล็อก RO INHB / RET | การเชื่อมต่อวงจรโอเวอร์ไรด์ลอจิกภายนอกสำหรับอินเตอร์ล็อกเพื่อความปลอดภัย |
ถาม: โมดูลเฉพาะนี้สามารถประมวลผลความถี่อินพุตจากเซนเซอร์การสั่นสะเทือนของเครื่องจักรหมุนความเร็วสูงได้หรือไม่ ตอบ: ไม่ได้ โมดูลตำแหน่งนี้ได้รับการออกแบบเฉพาะด้วยเครือข่ายติดตามแบบกรองความถี่ต่ำสำหรับความเร็วต่ำ ซึ่งมีจุด -3 dB ที่ 1.2 Hz จึงไม่เหมาะสำหรับวัดความถี่การสั่นสะเทือนแบบไดนามิกความถี่สูงของตัวเรือนเครื่องจักร
ถาม: พอร์ตโคแอกเซียลแบบบัฟเฟอร์ที่แผงด้านหน้าจะมีการทำงานอย่างไรเมื่อใช้เซนเซอร์ DC LVDT ตอบ: รูปคลื่นแรงดันเอาต์พุตดิบที่ส่งออกจากช่อง 3 และ 4 จะมีการปรับระดับแรงดันภายในโดยตั้งใจเป็นขั้นเท่ากับ -10 Vdc เพื่อรักษาสัญญาณให้อยู่ในช่วงการประมวลผล
ถาม: ความขัดข้องของสายไฟหรือการลัดวงจรที่ไม่คาดคิดในลูปเครื่องบันทึกกระแสจะส่งผลต่อการทริปรีเลย์นิรภัยของมอนิเตอร์หรือไม่ ตอบ: ไม่ส่งผล ลูปกระแสเอาต์พุตมีการแยกทางไฟฟ้าอย่างครอบคลุม ทำให้ลูปภาคสนามที่ลัดวงจรในสายไปยังเครื่องบันทึกไม่กระทบต่อการประมวลผลลอจิกหลักของโมดูลหรือการสร้างสัญญาณเตือนเกินขีดจำกัด
ถาม: ต้องมีข้อกำหนดเบื้องต้นด้านซอฟต์แวร์ใดจึงจะติดตั้งอุปกรณ์ RPT สำหรับติดตามตำแหน่งวาล์วได้ ตอบ: ระบบต้องใช้ซอฟต์แวร์การกำหนดค่าแร็ก 3500 เวอร์ชัน 3.00 ขึ้นไป เพื่อปลดล็อกเส้นโค้งการแปลงเซนเซอร์และพารามิเตอร์การปรับสเกลที่จำเป็นสำหรับทรานสดิวเซอร์ตำแหน่งแบบหมุนได้อย่างถูกต้อง
ถาม: การ์ด 140072-04 ต้องใช้อินพุต Keyphasor สำรองเพื่อคำนวณการขยายตัวของตัวเรือนแบบดิฟเฟอเรนเชียลดิบหรือไม่ ตอบ: ไม่ต้อง เครื่องมือจะคำนวณพารามิเตอร์การกระจัดทางกายภาพที่แม่นยำทั้งหมดจากระดับแรงดันไฟฟ้า DC แบบสถิตดิบที่เซนเซอร์ภาคสนามส่งมา จึงไม่ต้องพึ่งพาแหล่งอ้างอิงจังหวะเวลาภายนอกในการทำงาน
