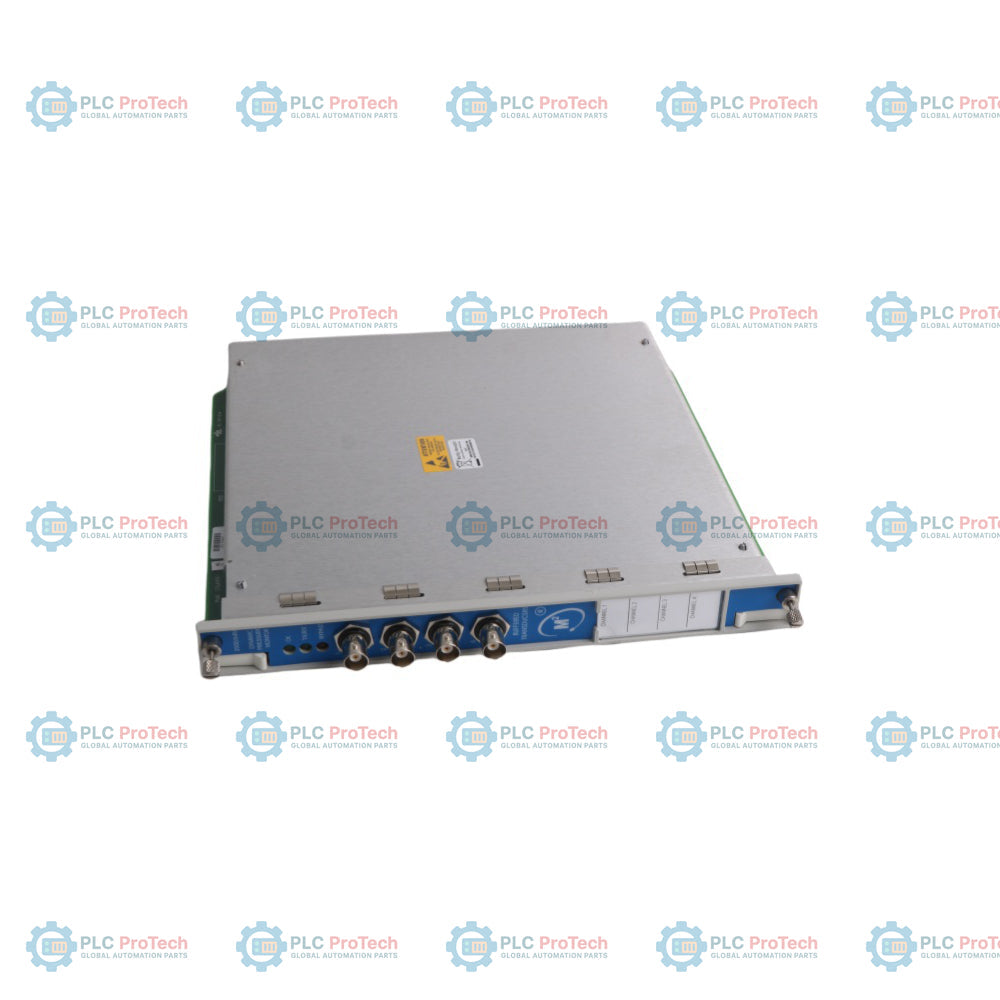

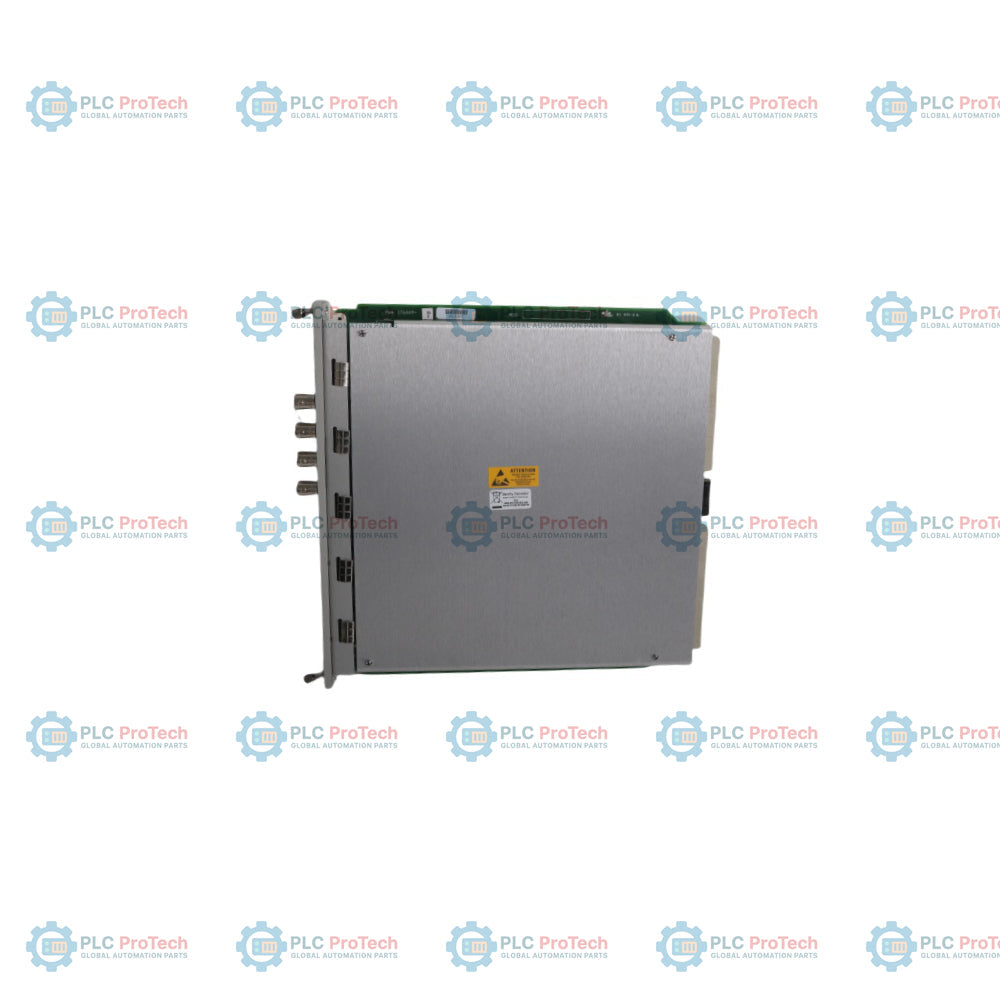

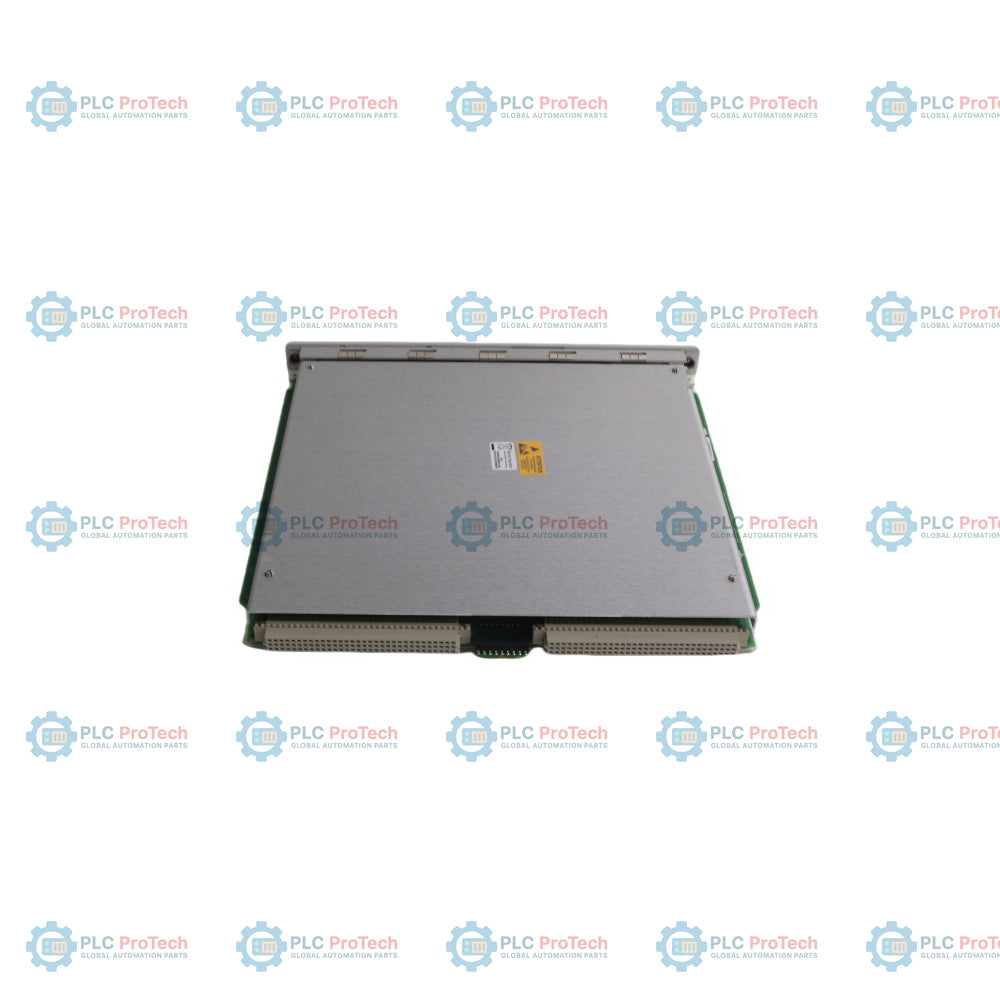

ข้อความ 3500/64M 176449-05 เป็นโมดูลตรวจสอบแรงดันแบบไดนามิก 4 ช่อง ซึ่งออกแบบมาสำหรับการป้องกันเครื่องจักรและการตรวจสอบกระบวนการอย่างต่อเนื่อง โมดูลนี้รับสัญญาณจากทรานสดิวเซอร์แรงดันอุณหภูมิสูง และประมวลผลการวัดแรงดันแบบไดนามิกเพื่อวิเคราะห์การสั่นสะเทือนและการกระเพื่อมของแรงดันในระบบอุปกรณ์หมุน
มอนิเตอร์นี้รองรับการกรองแบบแบนด์พาสที่กำหนดค่าได้ การกรองแบบน็อตช์ และเอาต์พุตเครื่องบันทึกสำหรับการผสานรวมกับระบบควบคุมโรงงาน แต่ละช่องสามารถสร้างตัวแปรที่วัดได้ ระดับการแจ้งเตือน และสัญญาณเตือนอันตรายที่กำหนดค่าแยกจากกันได้ โดยใช้ซอฟต์แวร์กำหนดค่าแร็ก 3500
มอนิเตอร์แรงดันแบบไดนามิก 3500/64M 176449-05 จะเปรียบเทียบค่าที่วัดได้กับค่าตั้งสัญญาณเตือนที่กำหนดค่าไว้อย่างต่อเนื่อง เพื่อรองรับฟังก์ชันการป้องกันเครื่องจักรและให้ข้อมูลวินิจฉัยแก่บุคลากรฝ่ายปฏิบัติการและบำรุงรักษา
โมดูลนี้รองรับทรานสดิวเซอร์แรงดันทั้งแบบ 2 สายและ 3 สาย และสามารถทำงานในโหมด Cascade ซึ่งช่วยให้อินพุตทรานสดิวเซอร์หนึ่งช่องส่งสัญญาณไปยังช่องตรวจสอบทั้งสี่ช่องได้ โดยใช้การกำหนดค่าตัวกรองและช่วงเต็มสเกลที่แตกต่างกัน
การติดตั้งโดยทั่วไปประกอบด้วยกังหัน คอมเพรสเซอร์ ปั๊ม พัดลม และเครื่องจักรหมุนสำคัญอื่น ๆ ที่ต้องมีการตรวจสอบแรงดันแบบไดนามิกภายในระบบป้องกันเครื่องจักร ซีรีส์ Bently Nevada 3500
| หมวดหมู่ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Bently Nevada |
| ประเภทผลิตภัณฑ์ | มอนิเตอร์ความดันไดนามิก |
| ซีรีส์ | ซีรีส์ 3500 |
| รุ่น | 3500/64M |
| หมายเลขชิ้นส่วนสำรอง | 176449-05 |
| ช่องอินพุต | สัญญาณทรานสดิวเซอร์ความดัน 1 ถึง 4 สัญญาณ |
| ตัวแปรที่วัด | ความดันไดนามิกโดยตรง |
| ความไว | 100 mV/psi (1.45 mV/mBar) |
| เอาต์พุตเครื่องบันทึก | +4 ถึง +20 mA |
| ความต้านทานโหลดเอาต์พุตเครื่องบันทึก | 0 ถึง 600 Ohm |
| ความละเอียดเอาต์พุตเครื่องบันทึก | 0.3662 uA ต่อบิต |
| อัตราการอัปเดตเอาต์พุตเครื่องบันทึก | ประมาณ 100 ms หรือน้อยกว่า |
| ช่วงแรงดันที่รองรับ | 0 ถึง +12 Vdc คร่อมโหลด |
| แหล่งจ่ายทรานสดิวเซอร์แบบ 3 สาย | 24 Vdc |
| แหล่งจ่ายทรานสดิวเซอร์แบบ 2 สาย | แหล่งจ่ายกระแส 3.3 mA ที่ 22 Vdc โดยทั่วไป |
| อิมพีแดนซ์เอาต์พุตแบบบัฟเฟอร์ | 550 Ohm |
| อิมพีแดนซ์อินพุตทรานสดิวเซอร์แบบ 3 สาย | 10 kOhm |
| อิมพีแดนซ์อินพุตทรานสดิวเซอร์แบบ 2 สาย | โดยทั่วไป 1.5 MOhm ถึง 3.5 MOhm |
| ช่วงฟิลเตอร์โหมดต่ำ | 5 Hz ถึง 4 kHz |
| ช่วงโหมดต่ำแบบขยาย | ประมาณ 5.285 kHz โดยไม่มีฟิลเตอร์ LP |
| ช่วงฟิลเตอร์โหมดสูง | 10 Hz ถึง 14.75 kHz |
| คุณภาพฟิลเตอร์ความถี่สูงผ่าน | 10 โพล, 200 dB ต่อเดเคด, 60 dB ต่ออ็อกเทฟ |
| คุณภาพฟิลเตอร์ความถี่ต่ำผ่าน | 10 โพล, 200 dB ต่อเดเคด, 60 dB ต่ออ็อกเทฟ |
| คุณภาพฟิลเตอร์โหมดสูง | 6 โพล, 120 dB ต่อเดเคด, 36 dB ต่ออ็อกเทฟ |
| ฟิลเตอร์ป้องกันสัญญาณรบกวนจากสายไฟ | เลือกได้ระหว่าง 50 Hz หรือ 60 Hz |
| ช่วงค่าตั้งสัญญาณเตือน | 0 ถึง 100% ของสเกลเต็ม |
| ความแม่นยำของสัญญาณเตือน | ภายใน 0.13% ของค่าที่ต้องการ |
| หน่วงเวลาแจ้งเตือน | 1 ถึง 60 วินาที |
| หน่วงเวลาอันตราย | 0.1 วินาที หรือ 1 ถึง 60 วินาที |
| ขนาดโมดูลมอนิเตอร์ | 241.3 mm x 24.4 mm x 241.8 mm |
| น้ำหนักโมดูลมอนิเตอร์ | 0.82 kg |
| ขนาดโมดูล I/O แบบไม่มีแบร์ริเออร์ | 241.3 mm x 24.4 mm x 99.1 mm |
| น้ำหนักโมดูล I/O แบบไม่มีแบร์ริเออร์ | 0.20 kg |
| ขนาดโมดูล I/O แบบมีแบร์ริเออร์ | 241.3 mm x 24.4 mm x 163.1 mm |
| น้ำหนักโมดูล I/O แบบมีแบร์ริเออร์ | 0.46 kg |
| พินขั้วต่อ | ฟังก์ชัน |
|---|---|
| ขั้วต่อโคแอกเชียลที่แผงด้านหน้า | เอาต์พุตทรานสดิวเซอร์แบบบัฟเฟอร์สำหรับแต่ละช่อง |
| เอาต์พุตสำหรับเครื่องบันทึก | เอาต์พุตแอนะล็อก +4 ถึง +20 mA |
| อินเทอร์เฟซทรานสดิวเซอร์แบบ 2 สาย | อินพุตสัญญาณความดันไดนามิก |
| อินเทอร์เฟซทรานสดิวเซอร์แบบ 3 สาย | อินพุตสัญญาณความดันไดนามิกพร้อมแหล่งจ่ายภายนอก |
| โหมดแคสเคด | ส่งอินพุตช่อง 1 ไปยังทั้งสี่ช่อง |
| LED TX/RX | สถานะการสื่อสารกับแร็ก |
| LED OK | สถานะการทำงานของโมดูล |
| LED บายพาส | แสดงโหมดบายพาส |
โมดูล 3500/64M 176449-05 มีหน้าที่อะไร
ใช้มอนิเตอร์สัญญาณแรงดันไดนามิกสำหรับการป้องกันเครื่องจักรและการตรวจสอบสภาพการทำงาน
มอนิเตอร์รองรับกี่แชนเนล
โมดูลรองรับการมอนิเตอร์สี่แชนเนล
โมดูลสามารถทำงานร่วมกับทรานสดิวเซอร์วัดแรงดันแบบ 2 สายได้หรือไม่
ใช่ รองรับทรานสดิวเซอร์ทั้งแบบ 2 สายและ 3 สาย
โหมด Cascade ในมอนิเตอร์คืออะไร
โหมด Cascade จะกระจายสัญญาณอินพุตจากทรานสดิวเซอร์หนึ่งตัวไปยังทั้งสี่แชนเนล
โมดูลมีเอาต์พุตแอนะล็อกหรือไม่
ใช่ แต่ละแชนเนลมีเอาต์พุตสำหรับเครื่องบันทึกขนาด +4 ถึง +20 mA
มีตัวเลือกการกรองใดบ้าง
มอนิเตอร์รองรับการกรองแบบแบนด์พาสและน็อตช์ที่กำหนดค่าได้
ฟิลเตอร์น็อตช์สามารถทำงานที่ทั้ง 50 Hz และ 60 Hz ได้หรือไม่
ใช่ รองรับการเลือกความถี่สายทั้งสองค่า
ไฟ LED TX/RX แสดงสถานะใด
ระบุการสื่อสารกับโมดูลอื่นในแร็ก
กำหนดค่าจุดตั้งการแจ้งเตือนได้อย่างไร
ระดับการแจ้งเตือนกำหนดค่าโดยใช้ซอฟต์แวร์กำหนดค่าแร็ก 3500
เอาต์พุตทรานสดิวเซอร์แบบบัฟเฟอร์มีวัตถุประสงค์อะไร
เอาต์พุตเหล่านี้ช่วยให้เข้าถึงสัญญาณได้โดยตรงเพื่อการวิเคราะห์และวินิจฉัยจากภายนอก
ต้องใช้ระบบแร็กใดในการติดตั้ง
โมดูลนี้ทำงานภายในแร็ก Bently Nevada 3500 Series
อุตสาหกรรมใดบ้างที่มักใช้โมดูลนี้
อุตสาหกรรมน้ำมันและก๊าซ การผลิตไฟฟ้า ปิโตรเคมี และโรงงานแปรรูปทางอุตสาหกรรม
มอนิเตอร์รองรับฟังก์ชันการป้องกันเครื่องจักรหรือไม่
ใช่ โดยจะเปรียบเทียบค่าที่วัดได้กับค่าขีดจำกัดการแจ้งเตือนที่กำหนดค่าไว้อย่างต่อเนื่อง
ไฟ LED Bypass แสดงสถานะใด
ระบุว่าโมดูลกำลังทำงานในโหมดบายพาส
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 3500/64M 176449-05
Country of origin:สหรัฐอเมริกา
Product Type: มอนิเตอร์แรงดันไดนามิก
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 820g
Dimensions: 241.3 มม. x 24.4 มม. x 241.8 มม.
Shipping port: Xiamen
Warranty: 12 months
