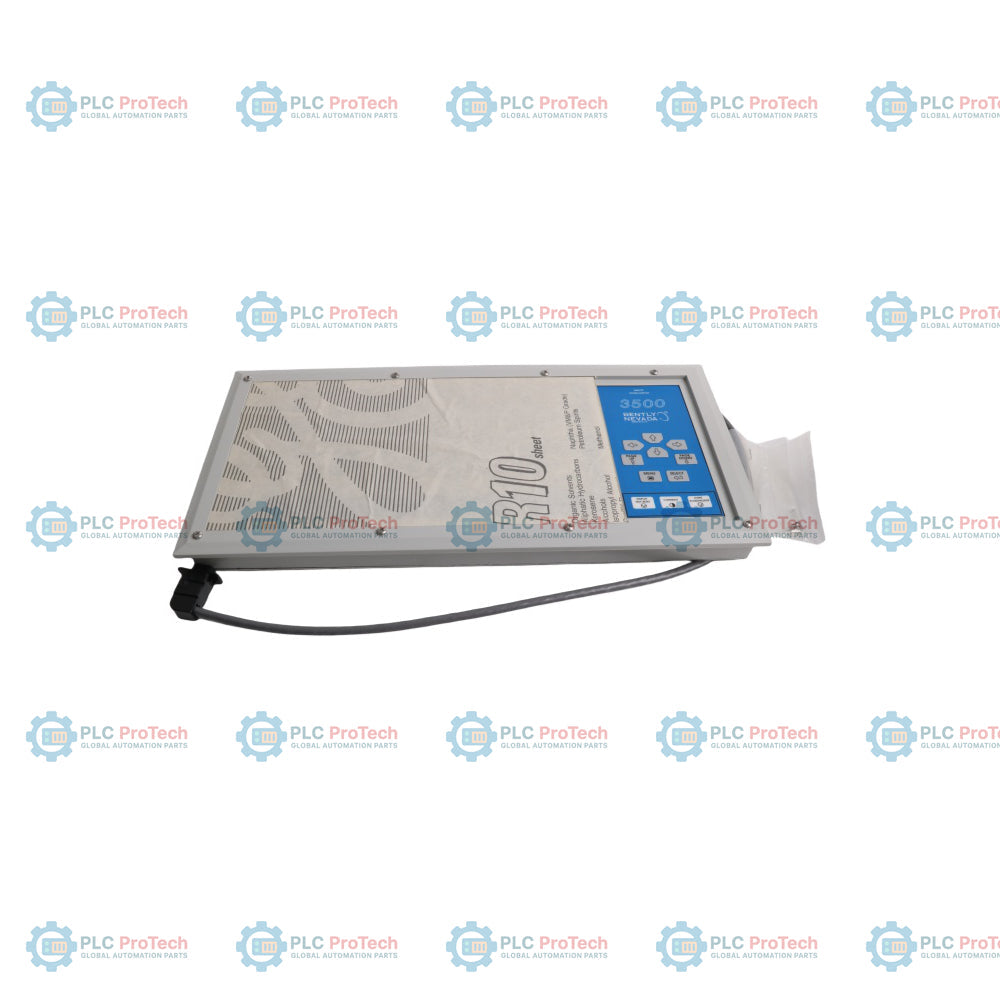

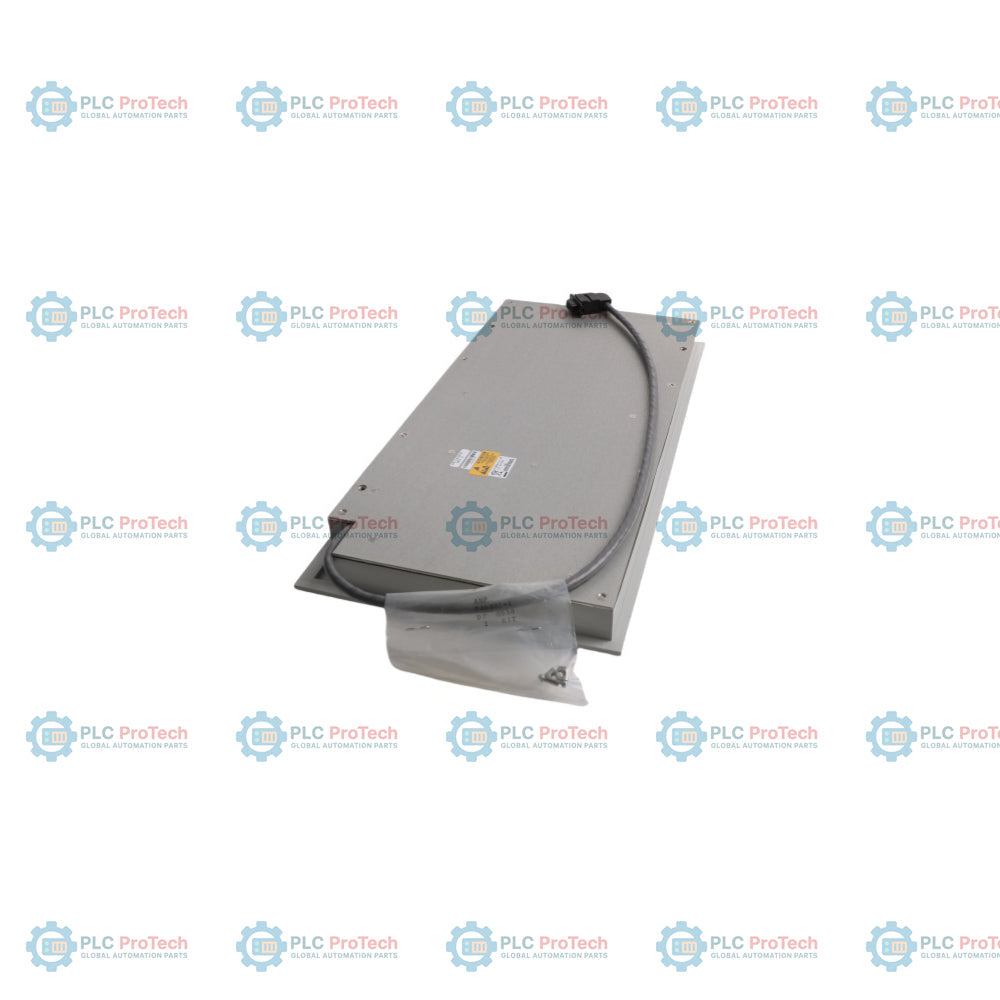

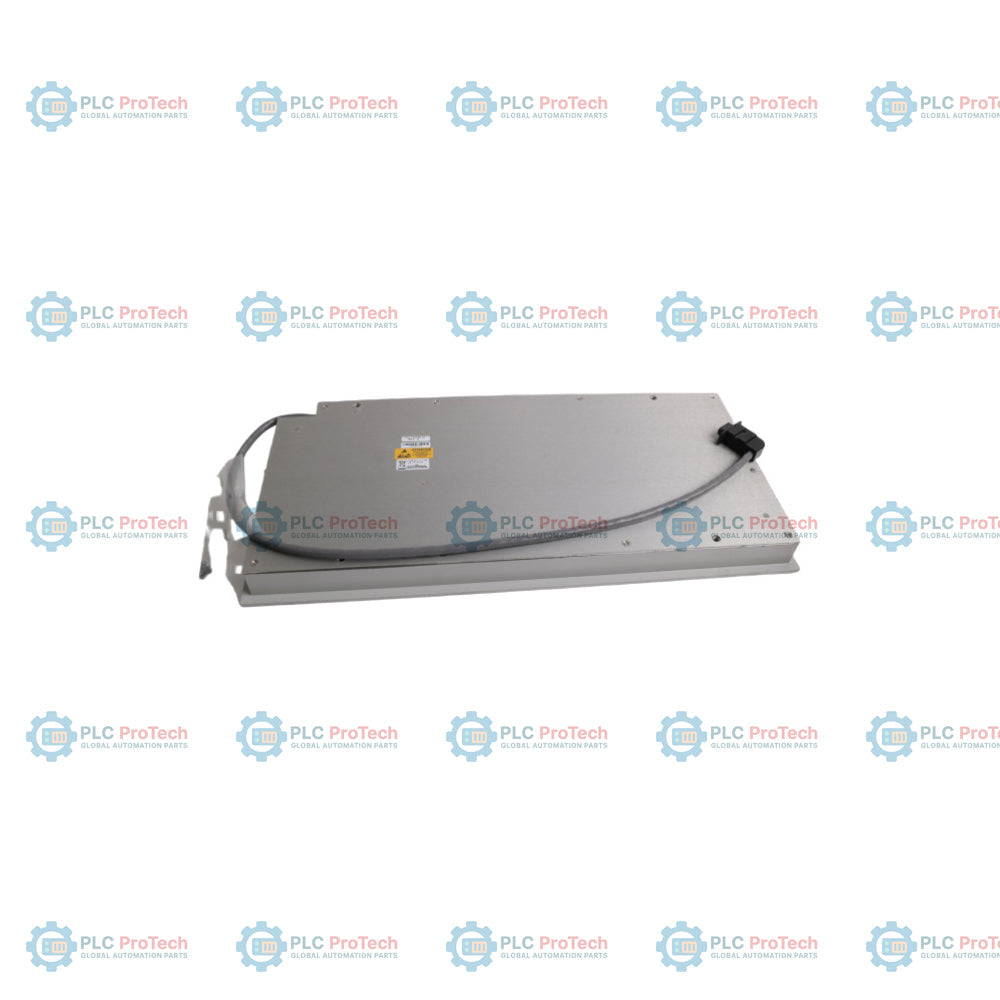

หน่วยแสดงผลระบบ Bently Nevada 3500/93 135785-01

คำอธิบาย

ระบบ 3500/93 ระบบแสดงผลใช้สำหรับแสดงข้อมูลการมอนิเตอร์ของแร็กภายในระบบป้องกันเครื่องจักร Bently Nevada 3500 135785-01 หน่วยแสดงผลมีอินเทอร์เฟซ LCD สำหรับดูค่าการวัดช่องสัญญาณ เงื่อนไขสัญญาณเตือน ข้อมูลสถานะแร็ก และตัวแปรอื่น ๆ ที่มอนิเตอร์จากโมดูลที่ติดตั้ง

ชุดหน่วยแสดงผลทำงานร่วมกับโมดูลอินเทอร์เฟซการแสดงผลและโมดูล I/O อินเทอร์เฟซการแสดงผล แป้นกดเมมเบรนด้านหน้าช่วยให้ผู้ปฏิบัติงานเลื่อนดูข้อมูลช่องสัญญาณ เหตุการณ์สัญญาณเตือน และสภาพการทำงานของแร็กได้โดยตรงจากแผงแสดงผล

แร็ก 3500 หนึ่งเครื่องรองรับหน่วยแสดงผลได้สูงสุดสองหน่วย เพื่อเพิ่มความสามารถในการมองเห็นข้อมูลการมอนิเตอร์ในตู้ป้องกันเครื่องจักรหรือจุดปฏิบัติงานระยะไกล หน่วยแสดงผลสามารถติดตั้งโดยตรงบนแผงด้านหน้าของแร็ก หรือติดตั้งระยะไกลในตู้อื่นแยกต่างหากได้ ขึ้นอยู่กับข้อกำหนดด้านรูปแบบระบบ

ไฟ LED บนแผงด้านหน้าแสดงสถานะช่องสัญญาณ สภาพแร็ก และสถานะสัญญาณเตือนที่ทำงานอยู่ระหว่างการใช้งานและการบำรุงรักษา

คุณสมบัติ

• รวบรวมและแสดงข้อมูลพารามิเตอร์เครื่องจักรแบบเรียลไทม์ที่เก็บจากช่องสัญญาณแร็กที่ใช้งานอยู่ทั้งหมด
• แผงควบคุมแป้นกดในตัวช่วยให้ผู้ปฏิบัติงานนำทางและควบคุมอินเทอร์เฟซการแสดงผลเฉพาะจุดได้อย่างราบรื่น
• ระบบ LED หลายส่วนที่ผสานรวมช่วยแสดงสถานะช่องสัญญาณ เหตุการณ์สัญญาณเตือนใหม่ สถานะหน่วยแสดงผล และสถานะแร็กได้อย่างชัดเจน
• โครงสร้างการติดตั้งทางกายภาพที่ยืดหยุ่นรองรับรูปแบบพื้นที่ติดตั้งที่หลากหลาย (ติดตั้งบนหน้าระบบ ติดตั้งบนแร็ก ติดตั้งบนแผง และติดตั้งแบบอิสระ)
• การออกแบบที่แข็งแกร่งเหมาะสำหรับการผสานรวมเข้ากับสภาพแวดล้อมทางกายภาพของอุตสาหกรรมที่มีความต้องการสูง

การใช้งาน

• การแสดงภาพสถานะเครื่องจักรแบบกระจายทั่วพื้นที่โรงงานอุตสาหกรรมขนาดใหญ่
• การกำกับดูแลเหตุการณ์สัญญาณเตือนที่สำคัญและการแก้ไขปัญหาระดับหน้างานบนตู้มอนิเตอร์ 3500
• การแสดงพารามิเตอร์เฉพาะจุดสำหรับกังหันไอน้ำ/ก๊าซผลิตไฟฟ้าและคอมเพรสเซอร์แรงเหวี่ยงขนาดใหญ่
• การผสานรวมแผงควบคุมสำหรับชุดเครื่องจักรทางทะเล ปิโตรเคมี และน้ำมันและก๊าซเฉพาะทาง

ข้อมูลการสั่งซื้อ

• 3500/93: ระบบจอแสดงผลระบบ
• 135785-01: ชุดจอแสดงผลสำรอง 3500/93
• 137224-01: ชุดโครงยึดระบบ
• 04344178: สกรูหัวแบนแฉก Phillips ขนาด 10-32 x 0.37
• 04309007: สกรูหัวแบนแฉก Phillips ขนาด 4-40 x 0.62

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ/อินเทอร์เฟซ

แนวทางการติดตั้ง

• ข้อจำกัดของสล็อต: เมื่อเลือกการติดตั้งด้านหน้าระบบ ต้องติดตั้งโมดูลอินเทอร์เฟซจอแสดงผล 3500/93 ที่เกี่ยวข้องในสล็อต 15 ของแร็ก 3500 โดยเฉพาะ
• การตรวจสอบความเข้ากันได้: ห้ามพยายามใช้ตัวเลือกการติดตั้งด้านหน้าระบบ 3500/93 กับมินิแร็ก 3500/05 หรือ 3500/05 A02 เนื่องจากการจัดวางทางกายภาพเหล่านี้ไม่เข้ากัน
• การประกอบฮาร์ดแวร์: ติดตั้งชุดจอแสดงผลเข้ากับชุดโครงยึดระบบ (137224-01) โดยใช้สกรูหัวแบนแฉก Phillips ขนาด 10-32 x 0.37 จำนวนสี่ตัวพอดี
• การเชื่อมต่อสายเคเบิล: ยึดสายเคเบิลอินเทอร์เฟซ D-Sub หลักเข้ากับแผงด้านหลังของโมดูลอินเทอร์เฟซจอแสดงผลให้แน่นหนา ก่อนปิดโครงยึด
• การติดตั้งแชสซี: เปิดเฟรมของชุดประกอบติดตั้งระบบตรงจุดหมุน และยึดเข้ากับรางแร็กให้แน่นด้วยสกรูหัวแฉกแบบหัวกระทะ 4-40 x 0.62 จำนวนสี่ตัว

การปฏิบัติตามข้อกำหนดและการรับรอง

• CSA-NRTL/C Class I, Division 2, Groups A, B, C, D (T4 ที่ Tamb = 65 degC)
• เครื่องหมาย CE

คำถามที่พบบ่อย

ส่วนประกอบ 135785-01 มีหน้าที่อะไรในการติดตั้ง 3500/93

ยูนิตแสดงผลภายนอกเป็นอุปกรณ์ที่มีจอ LCD จริง ไฟ LED แสดงสถานะ และอินเทอร์เฟซแป้นกดสำหรับติดตามเครื่องจักร

แร็ก 3500 หนึ่งแร็กรองรับยูนิตแสดงผลระบบที่ทำงานอยู่ได้กี่ยูนิต

ระบบตรวจสอบ 3500 หนึ่งระบบรองรับการกำหนดค่าได้สูงสุดสองชุดแสดงผลระบบ 3500

มีไฟ LED แจ้งเตือนด้วยภาพประเภทใดติดตั้งอยู่ในแผงด้านหน้า

แผงด้านหน้ามีไฟ LED ที่ระบุสถานะช่องสัญญาณ เหตุการณ์สัญญาณเตือนใหม่ สถานะยูนิตแสดงผล และสถานะแร็กโดยรวม

รูปแบบการติดตั้งหลักสำหรับยูนิตแสดงผลนี้มีอะไรบ้าง

สามารถติดตั้งยูนิตนี้ได้ด้วยการกำหนดค่าแบบติดตั้งด้านหน้าระบบ ติดตั้งกับแร็ก ติดตั้งกับแผง หรือการติดตั้งอิสระ

มีข้อจำกัดเกี่ยวกับสล็อตสำหรับการ์ดอินเทอร์เฟซเมื่อใช้ชุดประกอบติดตั้งด้านหน้าหรือไม่

ได้ สำหรับการติดตั้งด้านหน้าระบบ ต้องติดตั้งโมดูลอินเทอร์เฟซจอแสดงผล 3500/93 ในสล็อต 15 ของแร็ก

ฉันสามารถใช้การกำหนดค่าแบบติดตั้งด้านหน้ากับมินิแร็ก Bently Nevada ได้หรือไม่

ไม่ใช่ ตัวเลือกการติดตั้งด้านหน้าระบบ 3500/93 ไม่เข้ากันโดยสิ้นเชิงกับมินิแร็ก 3500/05 และ 3500/05 A02

ต้องใช้ชุดฮาร์ดแวร์ใดสำหรับการติดตั้งแบบยึดด้านหน้าระบบทั่วไป

ต้องใช้ชุดประกอบติดตั้งระบบ 137224-01 สกรู 10-32 x 0.37 จำนวนสี่ตัว และสกรู 4-40 x 0.62 จำนวนสี่ตัว

อินเทอร์เฟซสายเคเบิลใดที่จัดการการเชื่อมต่อระหว่างจอแสดงผลกับโมดูลอินเทอร์เฟซ

การเชื่อมต่อลิงก์ทำผ่านสายเชื่อมต่ออินเทอร์เฟซ D-Sub โดยเฉพาะ

รายการนี้รวมโมดูลอินเทอร์เฟซจอแสดงผลแบ็กเพลนพื้นฐานด้วยหรือไม่

ไม่ใช่ หมายเลขชิ้นส่วน 135785-01 หมายถึงอะไหล่ชุดแสดงผลโดยเฉพาะ ส่วนการ์ดอินเทอร์เฟซต้องจัดหาแยกต่างหาก

ต้องรักษาพารามิเตอร์ความชื้นของสภาพแวดล้อมใดบ้างระหว่างการทำงาน

อุปกรณ์ต้องทำงานภายในขีดจำกัดความชื้นสัมพัทธ์สูงสุด 95% โดยไม่เกิดการควบแน่น
