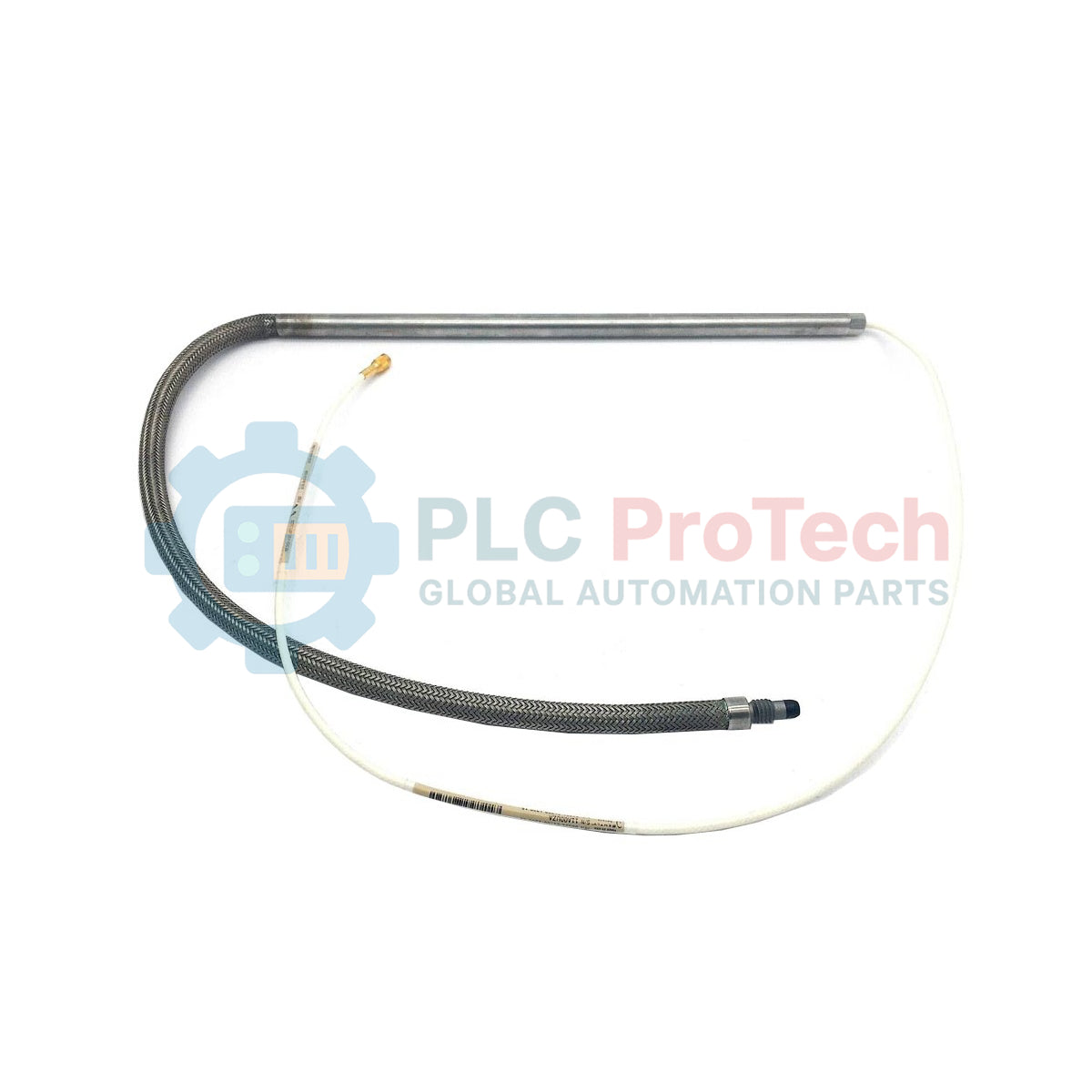

โพรบตรวจจับระยะใกล้ Bently Nevada 86691-01780-1300-15-00

SKU 86691-01780-1300-15-00

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 86691-01780-1300-15-00
Country of origin:สหรัฐอเมริกา
Product Type: โพรบวัดการสั่นสะเทือน
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาสำหรับระบบป้องกันเครื่องจักรที่มีความน่าเชื่อถือสูง Bently Nevada 86691-01780-1300-15-00 ให้การวัดการเคลื่อนตัวแบบไดนามิกและการสั่นสะเทือนของเครื่องจักรหมุนที่สำคัญอย่างแม่นยำโดยไม่ต้องสัมผัส โพรบตรวจจับระยะใกล้ความแม่นยำสูงนี้ใช้เทคโนโลยีกระแสไหลวนเพื่อตรวจสอบตำแหน่งเพลา การสั่นสะเทือนในแนวรัศมี และแรงขับตามแนวแกนอย่างต่อเนื่อง ออกแบบมาให้เชื่อมต่อกับระบบป้องกันเครื่องจักรอุตสาหกรรมมาตรฐานได้อย่างราบรื่น โดยแปลงการเปลี่ยนแปลงระยะห่างทางกายภาพเป็นสัญญาณแรงดันไฟฟ้าแอนะล็อกที่แปรผันตามช่องว่าง ช่วยให้ทีมปฏิบัติการป้องกันความเสียหายร้ายแรงของเครื่องจักร

คุณสมบัติทางเทคนิคที่สำคัญ

หลักการตรวจจับกระแสไหลวน: ช่วยให้วัดค่าแบบไม่สัมผัสและปราศจากแรงเสียดทาน โดยไม่ได้รับผลกระทบจากน้ำมัน น้ำ หรือไอน้ำในสภาพแวดล้อมเป้าหมาย
การออกแบบทางกลที่แข็งแรงทนทาน: ออกแบบมาให้ทนต่อสภาพแวดล้อมอุตสาหกรรมที่รุนแรง รวมถึงอุณหภูมิสูงและการสัมผัสสารเคมีกัดกร่อน
การกำหนดค่าด้วยส่วนต่อท้ายความแม่นยำ: พารามิเตอร์การกำหนดค่าเฉพาะ 86691-01780-1300-15-00 ช่วยให้การจัดแนวทางกลและทางไฟฟ้ากับตัวเรือนเครื่องจักรเป้าหมายเป็นไปอย่างแม่นยำ
ความเข้ากันได้ของระบบ: ทำงานได้อย่างน่าเชื่อถือกับเซ็นเซอร์ Proximitor และแร็กตรวจสอบของ Bently Nevada ที่กำหนด

การใช้งานในอุตสาหกรรม

การตรวจสอบการสั่นสะเทือนของเพลากังหันไอน้ำและกังหันก๊าซ
การติดตามการเคลื่อนตัวตามแนวแกนของคอมเพรสเซอร์แบบแรงเหวี่ยงและแบบแกน
การตรวจสอบพลวัตของโรเตอร์ปั๊มน้ำป้อนหม้อไอน้ำแรงดันสูง
การตรวจจับการไม่ตรงแนวของเพลาอินพุตและเอาต์พุตกระปุกเกียร์

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Bently Nevada
หมายเลขรุ่น	86691-01780-1300-15-00
ประเภทผลิตภัณฑ์	ชุดโพรบตรวจจับระยะใกล้
เทคโนโลยีการวัด	กระแสไหลวน (แบบไม่สัมผัส)
หมายเลขชิ้นส่วนพื้นฐาน	86691
รหัสแบบไม่มีเกลียว / ความยาวตัวเรือน	-01780
รหัสความยาวสาย	-1300
ตัวเลือกขั้วต่อ	-15
ตัวเลือกการรับรองจากหน่วยงาน	-00
ประเทศต้นกำเนิด	สหรัฐอเมริกา (USA)
น้ำหนักขนส่ง (คำนวณแล้ว)	2.0 กก.

ข้อมูลเชิงวิศวกรรมจากประสบการณ์จริง

รุ่นทางเลือกและความเข้ากันได้

โพรบนี้ต้องใช้งานร่วมกับวงจรทรานสดิวเซอร์ตรวจจับระยะใกล้ที่กำหนด (Proximitor) ต้องตรวจสอบให้ความยาวทางไฟฟ้ารวมของโพรบและสายต่อขยายตรงกับค่าการสอบเทียบของ Proximitor (โดยทั่วไปเป็นระบบสอบเทียบ 5 เมตรหรือ 9 เมตร) การผสมสายที่มีความยาวไม่ตรงกันจะทำให้สเกลแฟกเตอร์คลาดเคลื่อน (เช่น ค่ามาตรฐาน 7.87 V/mm หรือ 200 mV/mil) และทำให้เกิดข้อผิดพลาดในการวัดอย่างมีนัยสำคัญในระบบ TSI (ระบบเครื่องมือวัดสำหรับเฝ้าระวังกังหัน)

ข้อผิดพลาดในการใช้งานและบันทึกทางวิศวกรรม

อาจเกิดสัญญาณรบกวนข้ามช่องได้ หากติดตั้งโพรบวัดระยะหลายตัวใกล้กันเกินไปโดยไม่มีระยะห่างทางกายภาพที่เพียงพอ ให้รักษาระยะห่างขั้นต่ำอย่างน้อยสามเท่าของเส้นผ่านศูนย์กลางปลายโพรบระหว่างโพรบที่อยู่ติดกัน เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้าระหว่างสัญญาณพาหะ RF ความถี่สูง นอกจากนี้ การเปลี่ยนแปลงวัสดุเป้าหมาย (เหล็กที่ไม่ใช่ 4140) จะทำให้ค่าความซึมผ่านแม่เหล็กเปลี่ยนแปลง จึงจำเป็นต้องสอบเทียบใหม่เฉพาะตามโรงงานหรือหน้างาน

เคล็ดลับการเดินระบบและการเดินสาย

เมื่อเดินสายเคเบิลโพรบ ให้แยกสายออกจากสายป้อนมอเตอร์แรงดันสูงหรือสายควบคุมที่มีสัญญาณชั่วขณะเสมอ เพื่อหลีกเลี่ยงการฉีดสัญญาณรบกวน ใช้ท่อร้อยสายโลหะหรือระบบถาดเดินสายเฉพาะที่ต่อลงดิน การเชื่อมต่อโคแอกเชียลระหว่างสายเคเบิลโพรบกับสายต่อขยายต้องสะอาด แห้ง และได้รับการป้องกันด้วยเทปหลอมประสานในตัวหรืออุปกรณ์ป้องกันขั้วต่อโดยเฉพาะ เพื่อป้องกันการเปลี่ยนแปลงอิมพีแดนซ์จากการแทรกซึมของของเหลว

แนวทางการติดตั้งภาคสนาม

คำเตือนสำคัญสำหรับหน้างาน: ตัดพลังงานระบบตรวจติดตามที่เชื่อมต่อทั้งหมดก่อนเริ่มการติดตั้ง ห้ามปรับโพรบหรือเปลี่ยนแปลงการเดินสายขณะที่ระบบป้องกันเครื่องจักรทำงานอยู่ เพื่อป้องกันการทริปผิดพลาดของเครื่องจักรสำคัญ หลีกเลี่ยงการขันน็อตตัวเรือนแน่นเกินไป เนื่องจากแรงบิดที่มากเกินจะทำให้โครงสร้างโคแอกเชียลภายในเสียหายอย่างถาวร

1

ตรวจสอบช่องว่างเป้าหมาย: จัดตำแหน่งโพรบในขายึดติดตั้ง แล้วปรับระยะห่างทางกายภาพระหว่างโพรบกับเพลาเป้าหมาย ใช้ไมโครมิเตอร์ความเที่ยงตรงสูงหรือเฝ้าติดตามเอาต์พุตแรงดัน DC ของ Proximitor เพื่อให้แน่ใจว่าช่องว่างอยู่ภายในช่วงเชิงเส้น

2

การยึดน็อตล็อกเกลียว: เมื่อตั้งแรงดันช่องว่างเป้าหมายแล้ว (โดยทั่วไปประมาณ -10 VDC สำหรับการสอบเทียบช่วงกลางในระบบ 200 mV/mil) ให้ขันน็อตล็อกตามค่าแรงบิดที่แนะนำ เพื่อป้องกันการคลาดเคลื่อนจากแรงสั่นสะเทือนขณะทำงาน

3

การเชื่อมต่อท่อร้อยสาย: เดินสายเคเบิลนำสัญญาณของโพรบผ่านท่อร้อยสายอ่อนเพื่อป้องกัน โดยตรวจสอบให้แน่ใจว่าสายไม่ถูกดัดโค้งหักงอหรืออยู่ภายใต้แรงดึง และตรวจสอบรัศมีการดัดโค้งขั้นต่ำอย่างเคร่งครัด

FAQ

เทคโนโลยีการตรวจจับหลักที่ใช้ในโพรบนี้คืออะไร

โพรบนี้ใช้หลักการกระแสไหลวนเพื่อวัดระยะห่างแบบไดนามิกของพื้นผิวโลหะเป้าหมาย เช่น เพลากังหัน ได้อย่างแม่นยำสูงและไม่สัมผัส

เหตุใดการจับคู่ความยาวสายเคเบิลของระบบให้ถูกต้องจึงมีความสำคัญ

พร็อกซิมิเตอร์จะปรับเทียบตามความยาวทางไฟฟ้ารวมของระบบที่กำหนด การเปลี่ยนแปลงหรือใช้สายเคเบิลที่มีความยาวไม่ตรงกันจะทำให้อิมพีแดนซ์ของระบบเปลี่ยนแปลง ส่งผลให้สเกลแฟกเตอร์ของแรงดันเอาต์พุตคลาดเคลื่อน

โพรบนี้สามารถใช้กับโลหะเป้าหมายชนิดอื่นนอกเหนือจากเหล็ก AISI 4140 ได้หรือไม่

ได้ แต่ต้องปรับเทียบระบบใหม่ โลหะแต่ละชนิดมีคุณสมบัติทางแม่เหล็กและทางไฟฟ้าแตกต่างกัน ซึ่งทำให้เส้นโค้งการตอบสนองของแรงดันตามระยะห่างมาตรฐานเปลี่ยนแปลง
