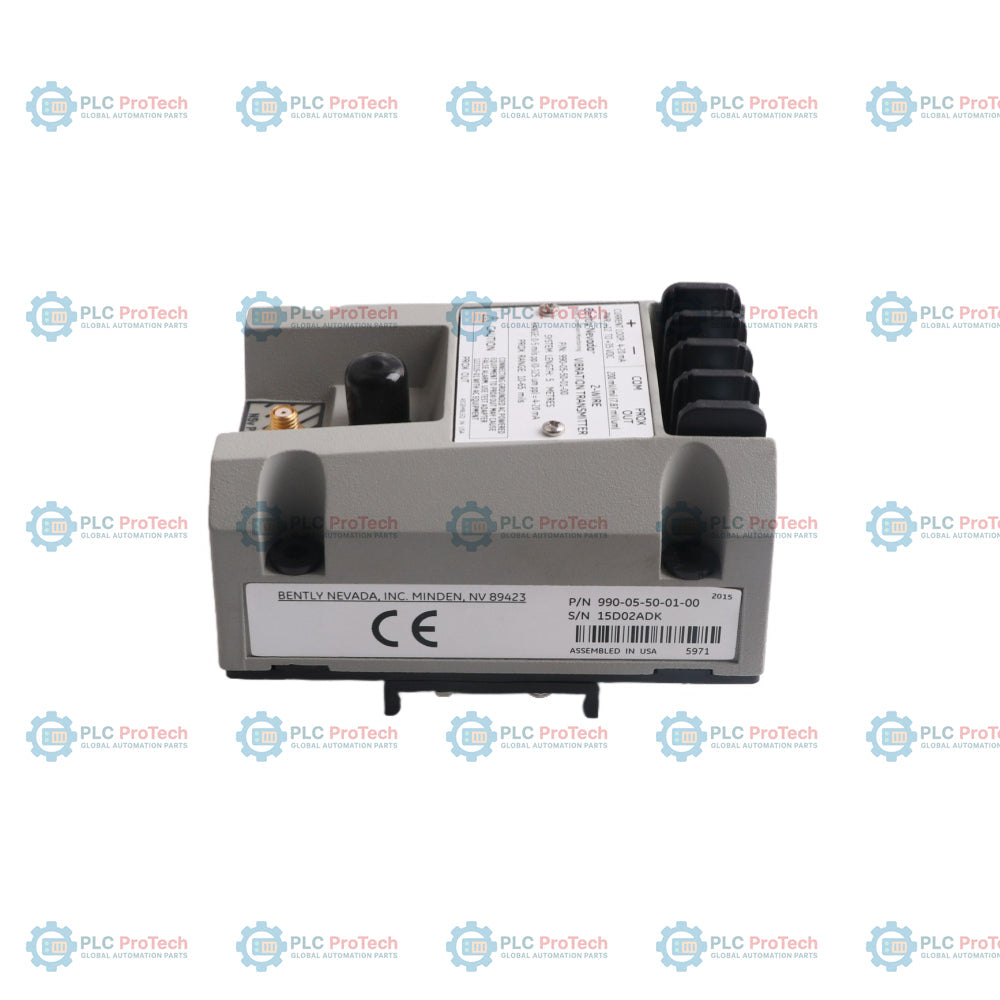

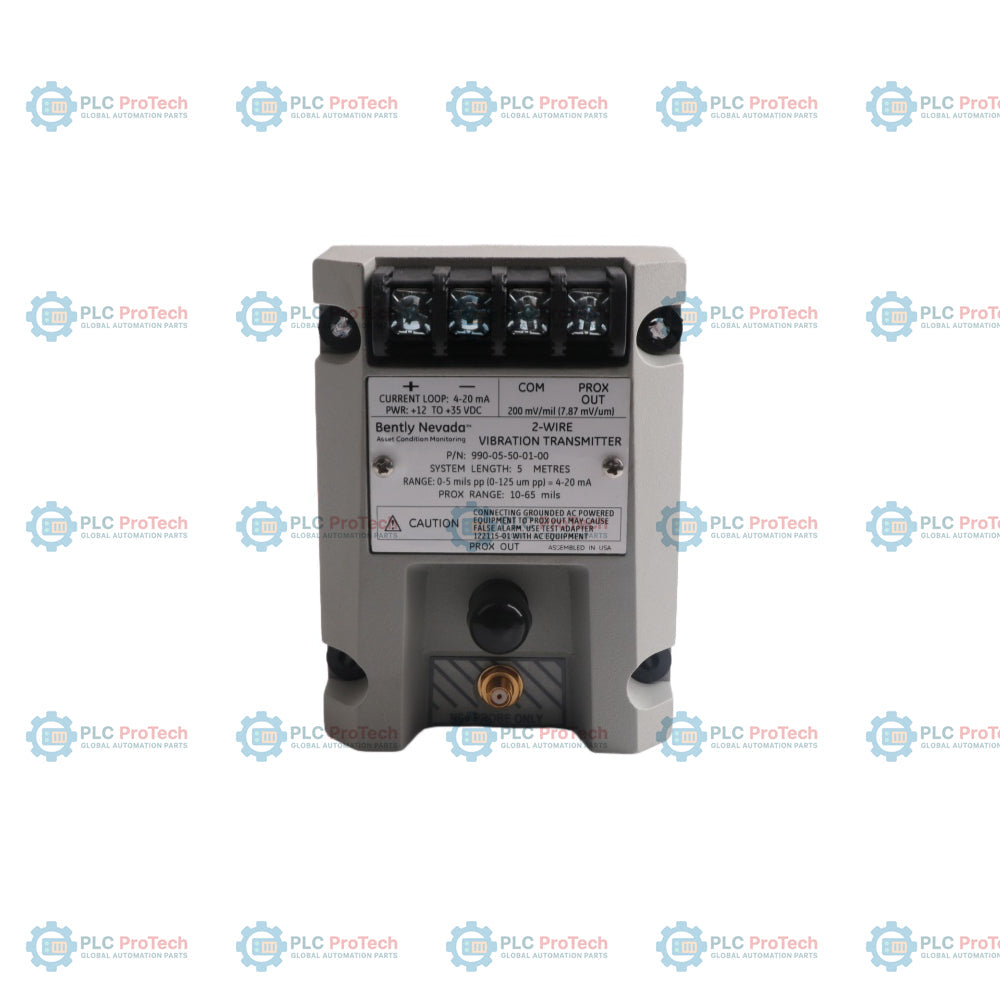

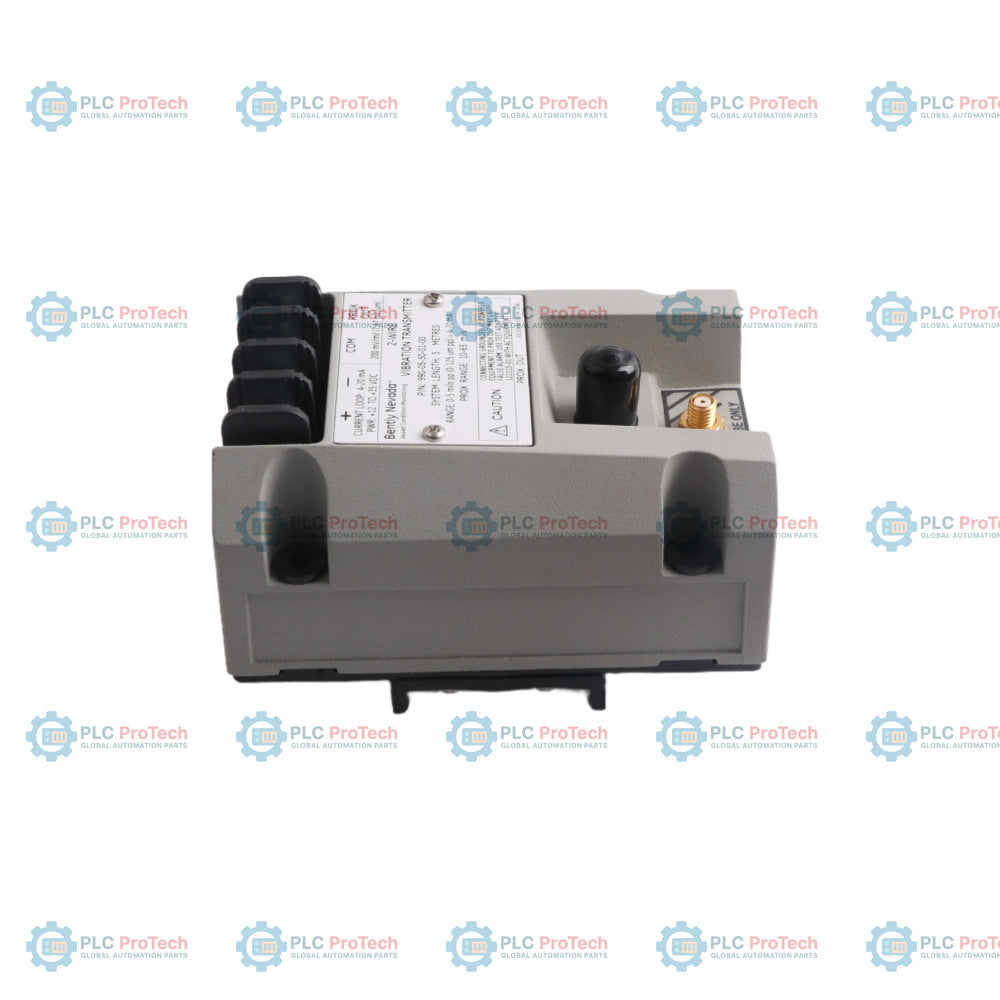

Manufacturer: Bently Nevada
Product No.: 990-05-50-01-00
Country of origin:สหรัฐอเมริกา
Product Type: ตัวส่งสัญญาณการสั่นสะเทือน
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 820g
Dimensions: 53.3 มม. x 73.9 มม. x 100.1 มม.
Shipping port: Xiamen
Warranty: 12 months
เครื่องส่งสัญญาณ 990 2-Wire Vibration Transmitter ออกแบบมาเพื่อผสานรวมโดยตรงกับระบบควบคุมอุปกรณ์หมุน โดยแปลงการวัดการสั่นสะเทือนของเพลาเป็นสัญญาณเอาต์พุตมาตรฐาน 4 ถึง 20 มิลลิแอมป์ สำหรับการใช้งานกับ PLC, DCS และระบบป้องกันเครื่องจักร เครื่องส่งสัญญาณทำงานร่วมกับโพรบวัดระยะใกล้ 3300 NSv และชุดสายเคเบิลต่อขยายที่เข้าคู่กัน เพื่อตรวจติดตามระดับการสั่นสะเทือนแบบพีกทูพีกของคอมเพรสเซอร์ มอเตอร์ ปั๊ม และพัดลมอุตสาหกรรม
เครื่องส่งสัญญาณ Bently Nevada ผสานอุปกรณ์อิเล็กทรอนิกส์ปรับสภาพสัญญาณและเซนเซอร์ Proximitor ไว้ในตัวเรือนขนาดกะทัดรัดเดียว ช่วยลดความจำเป็นในการใช้อุปกรณ์ภายนอกและทำให้การติดตั้งภายในแพ็กเกจอุปกรณ์ของ OEM ง่ายขึ้น โครงสร้างแบบหล่อหุ้มช่วยให้ทำงานได้ในสภาพแวดล้อมที่มีความชื้นสูง ขณะที่การเชื่อมต่อ PROX OUT ในตัวช่วยให้เข้าถึงสัญญาณการสั่นสะเทือนแบบไดนามิกเพื่อการแก้ไขปัญหาและการวินิจฉัยเครื่องจักร
โดย 990-05-50-01-00 การกำหนดค่านี้ประกอบด้วยระบบความยาว 5.0 เมตร คลิปยึดราง DIN ขนาด 35 มม. และการกำหนดค่าการรับรองมาตรฐานสำหรับพื้นที่ไม่อันตราย
| รายการ | การกำหนดค่า |
|---|---|
| รุ่น | 990 - เครื่องส่งสัญญาณการสั่นสะเทือน |
| ประเภทผลิตภัณฑ์ | เครื่องส่งสัญญาณการสั่นสะเทือนแบบ 2 สาย |
| ตัวเลือกเต็มสเกล | 05 = 0-5 มิล pp (0-125 ไมโครเมตร pp) |
| ตัวเลือกระบบความยาว | 50 = 5.0 เมตร (16.4 ฟุต) |
| ตัวเลือกการติดตั้ง | 01 = คลิปยึดราง DIN ขนาด 35 มม. |
| ตัวเลือกการรับรองจากหน่วยงาน | 00 = ไม่ต้องการ |
| พารามิเตอร์ | รายละเอียด |
|---|---|
| ผู้ผลิต | Bently Nevada |
| หมายเลขรุ่น | 990-05-50-01-00 |
| หมวดหมู่ผลิตภัณฑ์ | เครื่องส่งสัญญาณการสั่นสะเทือน |
| ประเทศผู้ผลิต | สหรัฐอเมริกา |
| สัญญาณอินพุต | โพรบวัดระยะใกล้ 3300 NSv |
| รองรับสายเคเบิลต่อขยาย | ระบบ 5 ม. และ 7 ม. |
| แรงดันไฟเลี้ยง | +12 ถึง +35 โวลต์กระแสตรง |
| สัญญาณเอาต์พุต | 4 ถึง 20 มิลลิแอมป์กระแสตรง |
| รูปแบบการเดินสาย | 2 สาย |
| ความแม่นยำเต็มสเกล | +/-1.5% |
| ความต้านทานลูปสูงสุด | 1000 โอห์ม |
| ขีดจำกัดกระแส | โดยทั่วไป 23 มิลลิแอมป์ |
| ช่วงระยะห่างโพรบ | 0.5 ถึง 1.75 มม. |
| อิมพีแดนซ์เอาต์พุต | 10 กิโลโอห์ม |
| ช่วงเชิงเส้น Prox Out | 1.4 มม. |
| สเกลแฟกเตอร์แบบเพิ่ม | 7.87 มิลลิโวลต์/ไมโครเมตร (200 มิลลิโวลต์/มิล) |
| ช่วงความถี่ | 5 เฮิรตซ์ ถึง 6000 เฮิรตซ์ |
| ระดับสัญญาณรบกวนโดยทั่วไป | 50 มิลลิโวลต์/pp |
| เส้นผ่านศูนย์กลางเป้าหมายขั้นต่ำ | 9.5 มม. |
| ความยาวสายเคเบิลวินิจฉัย | สูงสุด 3 เมตร |
| อุณหภูมิการทำงาน | -35 องศาเซลเซียส ถึง +85 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -52 องศาเซลเซียส ถึง +100 องศาเซลเซียส |
| อุณหภูมิการทำงานของโพรบ | -52 องศาเซลเซียส ถึง +177 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | ควบแน่น 100% |
| วัสดุปลายโพรบ | พอลิฟีนิลีนซัลไฟด์ |
| วัสดุตัวเรือนโพรบ | สเตนเลส AISI 303 หรือ 304 |
| ประเภทสายเคเบิลโพรบ | สายโคแอกเชียลหุ้มฉนวน FEP 75 Ohm |
| วัสดุเกราะเสริม | สเตนเลส AISI 302 |
| ความต้านทานแรงดึง | 222 N |
| ขนาด | 53.3 mm x 73.9 mm x 100.1 mm |
| ความสูงตัวเรือน | 42.6 mm |
| ระยะห่างรูติดตั้ง | 63.5 mm x 69.9 mm |
| เส้นผ่านศูนย์กลางรูติดตั้ง | 5.8 mm |
| น้ำหนักสุทธิ | 0.43 kg |
| น้ำหนักรวมของระบบ | 0.82 kg |
| อินเทอร์เฟซ | ฟังก์ชัน |
|---|---|
| ขั้วต่อ PROX OUT | เอาต์พุตการสั่นสะเทือนแบบไดนามิก |
| ขั้วต่อ COM | จุดร่วมสัญญาณ |
| พิน TEST | อินพุตตรวจสอบลูป |
| ขั้วต่อไฟฟ้า | อินพุตแหล่งจ่ายไฟ DC |
| ลูป 4-20 mA | เอาต์พุตสัญญาณระบบควบคุม |
ทรานสมิตเตอร์ส่งออกสัญญาณใด
อุปกรณ์ให้สัญญาณการสั่นสะเทือนแบบแปรผันตามสัดส่วน 4 ถึง 20 mA
รองรับโพรบตระกูลใด
ทรานสมิตเตอร์นี้ออกแบบมาให้ใช้กับโพรบวัดระยะใกล้ 3300 NSv
สามารถติดตั้งยูนิตบนราง DIN ได้หรือไม่
ได้ การกำหนดค่านี้มีคลิปสำหรับราง DIN ขนาด 35 mm
จำเป็นต้องใช้ Proximitor ภายนอกหรือไม่
ไม่ อิเล็กทรอนิกส์ของเซ็นเซอร์ Proximitor รวมอยู่ภายในตัวเรือนแล้ว
เครื่องจักรประเภทใดมักใช้ทรานสมิตเตอร์นี้
อุปกรณ์นี้มักใช้กับคอมเพรสเซอร์ ปั๊ม มอเตอร์ และพัดลมอุตสาหกรรม
ทรานสมิตเตอร์รองรับพื้นที่อันตรายหรือไม่
การกำหนดค่าเฉพาะนี้ไม่มีการรับรองสำหรับพื้นที่อันตราย
ความถี่การทำงานสูงสุดคือเท่าใด
การตอบสนองความถี่ขยายได้ถึง 6000 Hz
ข้อมูลการสั่นสะเทือนถูกส่งไปยังระบบควบคุมอย่างไร
สัญญาณจะถูกส่งผ่านลูป 4 ถึง 20 mA แบบสองสาย
สามารถใช้การเชื่อมต่อ PROX OUT สำหรับการวินิจฉัยได้หรือไม่
ได้ อุปกรณ์นี้ช่วยให้เข้าถึงสัญญาณการสั่นสะเทือนแบบไดนามิกเพื่อการวิเคราะห์
จะเกิดอะไรขึ้นเมื่อโพรบขัดข้อง
เอาต์พุตจะลดลงต่ำกว่า 3.6 mA เพื่อแสดงสถานะไม่ผ่าน
ความยาวสายวินิจฉัยสูงสุดที่แนะนำคือเท่าใด
ความยาวสูงสุดที่แนะนำคือ 3 เมตร
ทรานสมิตเตอร์ทำงานในสภาพแวดล้อมที่มีความชื้นได้หรือไม่
ได้ โครงสร้างแบบหล่อหุ้มรองรับสภาวะความชื้นอิ่มตัวแบบควบแน่น 100%
ต้องใช้แรงดันไฟฟ้าจ่ายเท่าใด
ทรานสมิตเตอร์ต้องการแหล่งจ่ายไฟอินพุต +12 ถึง +35 Vdc
อุปกรณ์รองรับการวิเคราะห์รูปคลื่นผ่านเอาต์พุต 4-20 mA หรือไม่
ไม่ เอาต์พุตแบบแอนะล็อกมีไว้สำหรับการติดตามแนวโน้มการสั่นสะเทือนโดยรวมเท่านั้น
มีใบรับรองแหล่งกำเนิดสินค้าหรือไม่
ได้ ใบรับรองแหล่งกำเนิดสินค้าสามารถจัดเตรียมให้ได้เมื่อร้องขอ
