Bently Nevada AAP1407030-00100 3300 XL NSv โพรบทรานสดิวเซอร์วัดระยะใกล้

SKU AAP1407030-00100

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: AAP1407030-00100
Origin สหรัฐอเมริกา
Product Type: โพรบตรวจจับระยะใกล้ 3300 XL NSv
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.1 kg
Dimensions: 20.5 ซม. x 22.5 ซม. x 3.5 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

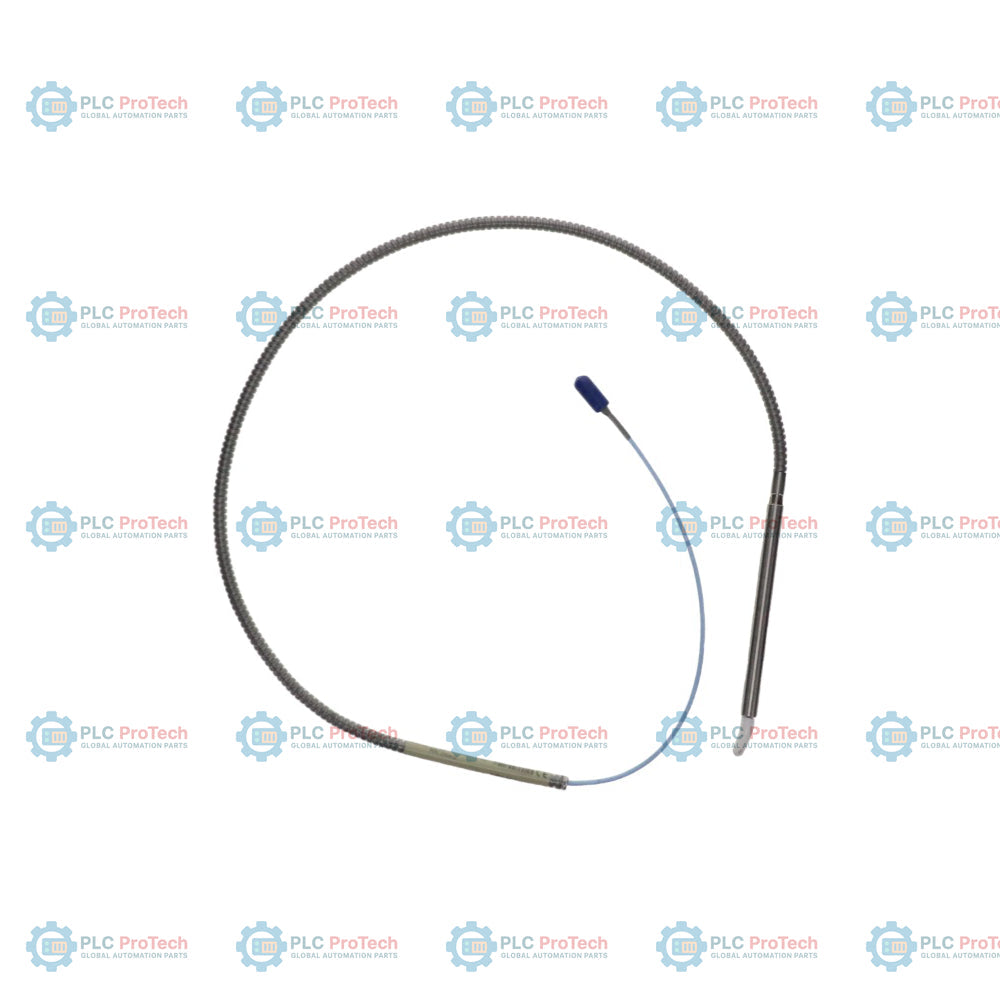

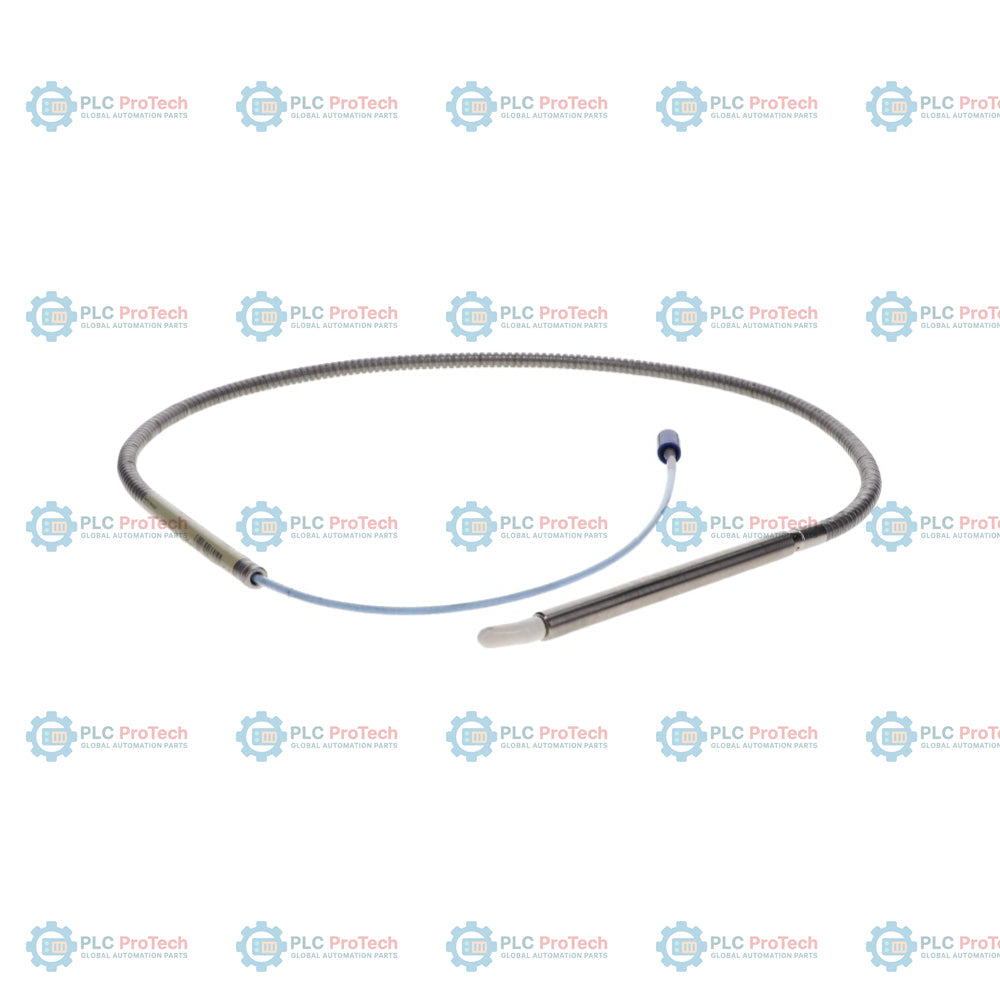

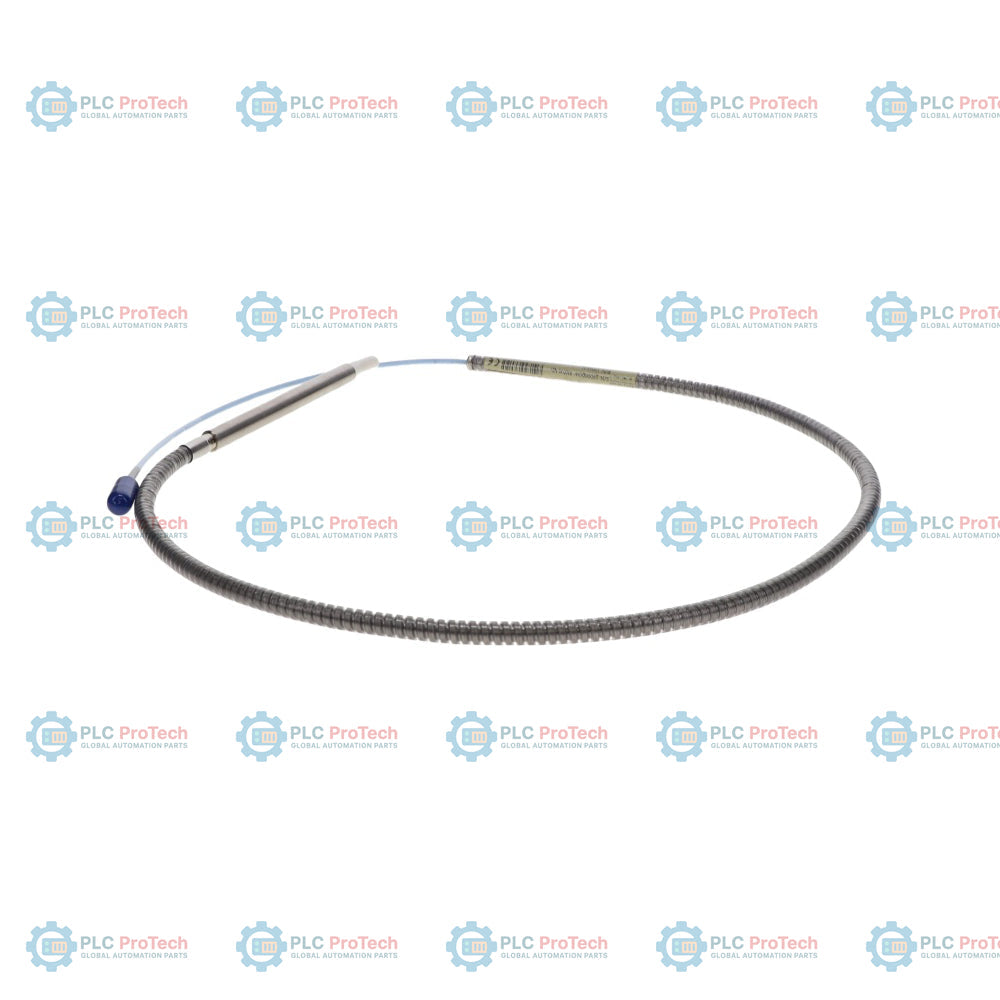

Bently Nevada AAP1407030-00100 (ใช้แทนกันได้กับรหัสอ้างอิงจากโรงงาน 109548-01 P1407030-00100) เป็นเซนเซอร์โพรบวัดระยะใกล้แบบกระแสไหลวนชนิดไม่สัมผัสเฉพาะทางในซีรีส์ความหนาแน่นสูง 3300 XL NSv (มุมมองด้านแคบ) ออกแบบมาโดยเฉพาะสำหรับเครื่องจักรแบริ่งฟิล์มของไหลในอุตสาหกรรมที่มีพื้นที่ติดตั้งจำกัดอย่างมาก โดยให้พื้นที่การแผ่รังสีที่เหมาะสมเพื่อลดข้อจำกัดทางกายภาพจากรูคว้านรอง มุมมองด้านข้าง หรือมุมมองด้านหลัง โพรบทำงานโดยสร้างสนามแม่เหล็กไฟฟ้าความถี่สูงเพื่อวัดการเปลี่ยนแปลงแรงดันช่องว่างแบบคงที่และความถี่การสั่นสะเทือนแบบไดนามิก พร้อมส่งสัญญาณตำแหน่งเพลาที่แม่นยำไปยังเซนเซอร์ Proximitor 3300 XL NSv ที่จับคู่กัน โดยใช้งานหลักกับชุดหมุนเส้นผ่านศูนย์กลางขนาดเล็ก เช่น เครื่องอัดอากาศแบบแรงเหวี่ยง เครื่องทำความเย็น และเครื่องอัดก๊าซกระบวนการแบบเทอร์โบ ซึ่งปลายเซนเซอร์ขนาด 5 มม. หรือ 8 มม. ทั่วไปอาจเกิดการรบกวนจากโครงสร้างหรือการบิดเบือนของสเกลแฟกเตอร์เนื่องจากผนังตัวเรือนที่มีพื้นที่จำกัด

ข้อมูลจำเพาะฮาร์ดแวร์

พารามิเตอร์	ข้อมูลจำเพาะ
ประเภทระบบย่อยทรานสดิวเซอร์	เซนเซอร์โพรบวัดระยะใกล้แบบกระแสไหลวนชนิดไม่สัมผัส
วัสดุเป้าหมายสำหรับการสอบเทียบ	เหล็ก AISI 4140 (เป้าหมายสอบเทียบมาตรฐาน)
สเกลแฟกเตอร์เฉลี่ย (ASF)	7.87 V/mm (200 mV/mil) ตามพิกัด
ช่วงการตรวจจับเชิงเส้น	1.5 มม. (60 มิล)
ขอบเขตช่วงเชิงเส้น	0.25 มม. ถึง 1.75 มม. (10 มิล ถึง 70 มิล)
ช่วงแรงดันเอาต์พุตพิกัด	ช่วงแรงดันเชิงเส้นโดยประมาณตั้งแต่ -1 VDC ถึง -13 VDC
สเกลแฟกเตอร์เพิ่มขึ้น (ISF)	7.87 V/mm (200 mV/mil) +12.5% / -20% ภายในขีดจำกัดอุณหภูมิแวดล้อม
ค่าความเบี่ยงเบนจากเส้นตรงที่เหมาะสมที่สุด	น้อยกว่า ±0.06 มม. (±2.3 มิล)
ช่องว่างการทำงานที่แนะนำ	1.0 มม. (40 มิล)
เส้นผ่านศูนย์กลางเป้าหมายเพลาขั้นต่ำ	30 มม. (1.2 นิ้ว) สำหรับการจัดวางมาตรฐานแนวรัศมี X-Y
เส้นผ่านศูนย์กลางเป้าหมายพื้นผิวเรียบขั้นต่ำ	8.9 มม. (0.35 นิ้ว); แนะนำขั้นต่ำ 13 มม. (0.5 นิ้ว)
วัสดุห่อหุ้มฐานปลายโพรบ	เทอร์โมพลาสติกวิศวกรรมโพลีฟีนิลีนซัลไฟด์ (PPS)
วัสดุตัวเรือนปลอกโพรบ	สเตนเลส AISI 304 (SST)
โครงสร้างอินเทอร์เฟซขั้วต่อ	ขั้วต่อโคแอกเชียลขนาดจิ๋ว ClickLoc ทองเหลืองชุบทอง
กลไกซีลแรงดันภายใน	โอริง Viton ในตัวสำหรับการกักเก็บภายในปลอกแบบต่างความดัน
ช่วงอุณหภูมิการทำงาน	-34 °C ถึง +177 °C (-30 °F ถึง +351 °F)
ช่วงอุณหภูมิในการจัดเก็บ	-52 °C ถึง +105 °C (-62 °F ถึง +221 °F)
ขีดจำกัดระดับความสูงในการใช้งานสูงสุด	2000 m
น้ำหนักสุทธิของชิ้นส่วน	0.10 กก. (0.22 ปอนด์)

หมายเหตุทางวิศวกรรม

เสถียรภาพของสเกลแฟกเตอร์: เพื่อให้การสเกลด้วยกระแสไหลวนมีประสิทธิภาพสูงสุด พื้นผิวเป้าหมายต้องเรียบและสมมาตร หากวัดบนเพลาที่มีเส้นผ่านศูนย์กลางเล็กกว่า 30 มม. (1.2 นิ้ว) หรือพื้นผิวเรียบที่มีขนาดต่ำกว่า 13 มม. (0.5 นิ้ว) อาจจำเป็นต้องลดแรงดันช่องว่างพื้นฐานลงเข้าใกล้ขีดจำกัดล่างของช่วงเชิงเส้น เพื่อชดเชยการลดทอนบริเวณขอบเขต
ระยะเคลียร์รอบด้านข้าง: โครงสร้างแบบพิเศษช่วยให้โพรบนี้ทนต่อการอยู่ใกล้โครงสร้างโลหะข้างเคียงได้ อย่างไรก็ตาม อาจเกิดการรบกวนข้ามช่องสัญญาณหรือการบิดเบือนสนามได้ หากแนวการมองด้านข้างที่โล่งมีระยะต่ำกว่าขีดจำกัดเชิงโครงสร้างของรูปทรงรูคว้านผายของเครื่องจักร
กฎการสับเปลี่ยนชิ้นส่วน: ต้องจับคู่โพรบนี้กับ 3300 XL NSv Proximitor Sensor และสายต่อ 3300 NSv ที่ตรงกันเท่านั้น ต้องตรวจสอบการกำหนดค่าความยาวทางไฟฟ้ารวมเพื่อป้องกันความไม่ตรงกันของอิมพีแดนซ์ตลอดทั้งช่องสัญญาณ

แนวทางปฏิบัติหน้างาน

แรงบิดขั้วต่อ ClickLoc: ขันคอนเน็กเตอร์โคแอกเชียลชุบทองด้วยมือจนรู้สึกถึงเสียงหรือแรงคลิกอย่างชัดเจน ห้ามใช้คีมหรือประแจขันข้อต่อขนาดเล็กโดยเด็ดขาด เนื่องจากการขันเกินแรงบิดอาจทำให้ตัวนำพินกลางภายในหัก
มาตรการป้องกันสายเคเบิล: ใช้เทปซิลิโคนแบบหลอมประสานตัวเองที่โรงงานจัดให้ พันรอบข้อต่อคอนเน็กเตอร์ภายนอกซึ่งสัมผัสกับความชื้นหรือการปนเปื้อนของอนุภาค หลีกเลี่ยงการติดตั้งส่วนที่พันด้วยซิลิโคนไว้ภายในตัวเรือนเครื่องจักร
ข้อกำหนดรัศมีการดัด: รักษารัศมีการดัดเชิงโครงสร้างขั้นต่ำ 25.4 มม. (1.0 นิ้ว) สำหรับสายโพรบมาตรฐานและส่วนต่อขยายแบบหุ้มเกราะ เพื่อป้องกันการแตกร้าวจากการดัดโค้งมากเกินไปภายในแกนโคแอกเชียล

คำถามที่พบบ่อยด้านเทคนิคและการจัดซื้อ

คำถาม: รุ่น AAP1407030-00100 จัดการกับความดันต่างภายในตัวเรือนคอมเพรสเซอร์กระบวนการอย่างไร

คำตอบ: ตัวเรือนเซนเซอร์มีโครงสร้างซีลแรงดันด้วยโอริง Viton ภายในโดยเฉพาะ แผงกั้นนี้ทำหน้าที่เป็นซีลเชิงกลเพื่อแยกก๊าซกระบวนการที่มีความดันต่างกัน ไม่ให้เคลื่อนขึ้นตามแกนภายในโพรบและเข้าสู่กล่องจุดต่อขั้วต่อภายนอก

คำถาม: อะไรคือจุดแตกต่างหลักระหว่างโพรบซีรีส์ NSv นี้กับโพรบ Bently Nevada ขนาด 8 มม. มาตรฐาน

คำตอบ: ซีรีส์ NSv ใช้พื้นที่ตรวจจับแม่เหล็กไฟฟ้าที่แคบมาก ทำให้สามารถติดตามการสั่นสะเทือนในแนวรัศมีบนเป้าหมายขนาดเล็กที่มีเส้นผ่านศูนย์กลางเพียง 8.9 มม. ได้อย่างแม่นยำ ขณะที่โพรบมาตรฐานขนาด 8 มม. อาจเกิดข้อผิดพลาดจากแรงโหลดด้านข้างของกระแสไหลวนจากผนังเครื่องจักรอย่างรุนแรง

คำถาม: จำเป็นต้องปรับเทียบบนโต๊ะทดสอบหรือตัดแต่งให้เข้าคู่กันเมื่อเปลี่ยนหัวเซนเซอร์นี้หรือไม่

คำตอบ: ไม่จำเป็น ผลิตภัณฑ์นี้ผลิตขึ้นตามค่าความคลาดเคลื่อนมาตรฐานของโรงงานอย่างแม่นยำ จึงสามารถสับเปลี่ยนชิ้นส่วนทางโครงสร้างได้อย่างสมบูรณ์ สามารถเปลี่ยนชิ้นส่วนโดยตรงหน้างานได้โดยไม่ต้องปรับเทียบใหม่บนโต๊ะทดสอบหรือปรับสเกลพารามิเตอร์ที่ตู้แร็กมอนิเตอร์เครื่องจักรหลัก
