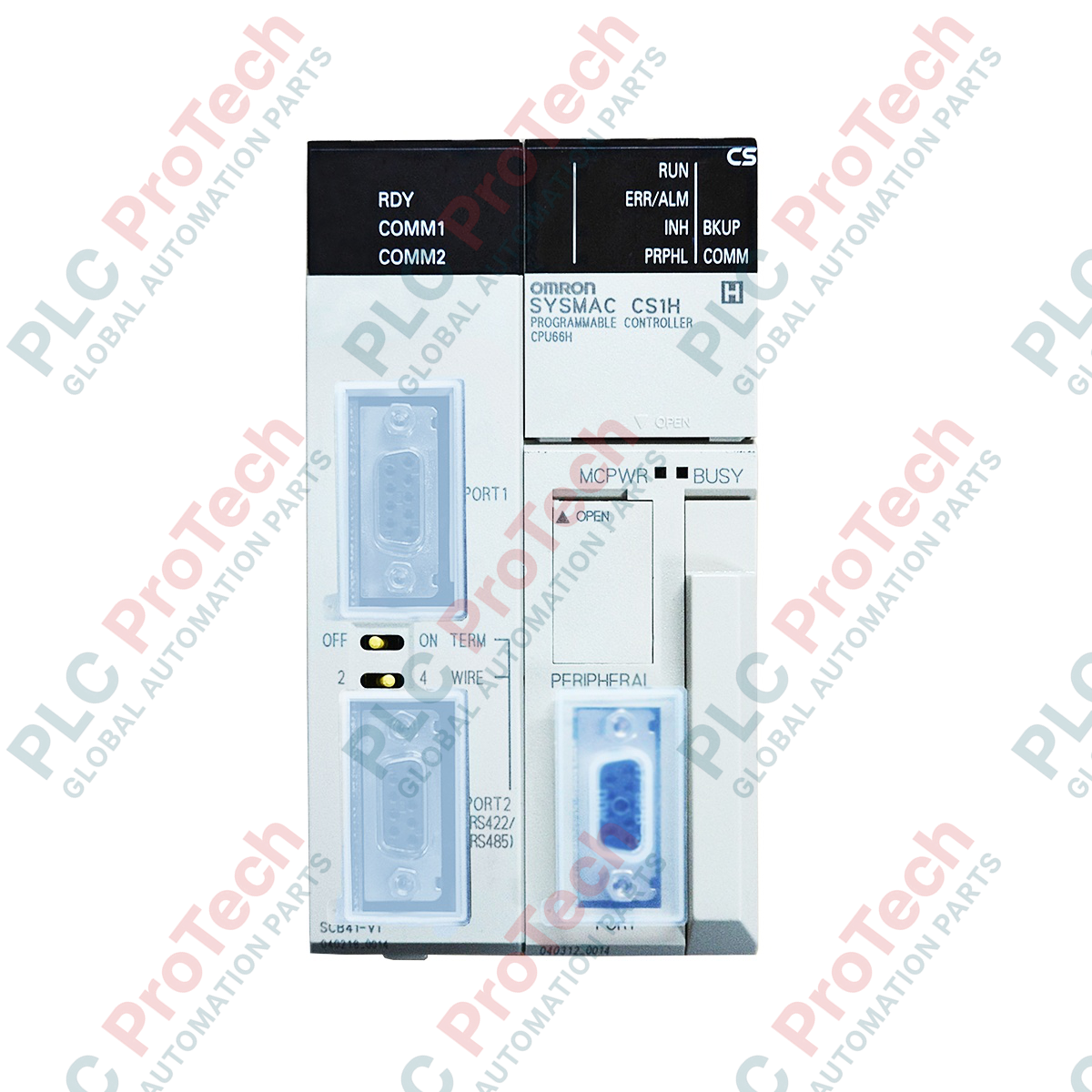

Omron CS1W-SCB41-V1 คือบอร์ดสื่อสารอนุกรมประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับ PLC ซีรีส์ SYSMAC CS1 แตกต่างจากโมดูลสื่อสารภายนอกที่ใช้พื้นที่สล็อต I/O มาตรฐาน CS1W-SCB41-V1 เป็นบอร์ดภายในที่ติดตั้งโดยตรงใน “สล็อตบอร์ดภายใน” เฉพาะบนหน่วย CPU CS1G/H การติดตั้งรูปแบบนี้ช่วยประหยัดพื้นที่แร็กอันมีค่า พร้อมมอบอินเทอร์เฟซการสื่อสารแบบสองพอร์ตที่ยืดหยุ่น ได้แก่พอร์ต RS-232C หนึ่งพอร์ต และพอร์ต RS-422A/485 หนึ่งพอร์ต เป็นส่วนประกอบสำคัญสำหรับระบบอุตสาหกรรมที่ต้องแลกเปลี่ยนข้อมูลที่ซับซ้อนกับเครื่องอ่านบาร์โค้ด ระบบวิชัน คอนโทรลเลอร์อุณหภูมิ และ PLC จากผู้ผลิตรายอื่น ด้วยฟังก์ชัน Protocol Macro ในตัว บอร์ดจึงสามารถดำเนินลำดับการสื่อสารแบบกำหนดเองได้โดยไม่ขึ้นกับโปรแกรมแลดเดอร์ของ CPU ช่วยลดเวลาในการสแกนและทำให้การจัดการโค้ดง่ายขึ้นอย่างมาก
สถาปัตยกรรมของ CS1W-SCB41-V1 ได้รับการออกแบบให้รองรับโปรโตคอลการสื่อสารหลายรูปแบบพร้อมกัน โดยไม่ทำให้โปรเซสเซอร์หลักทำงานหนักเกินไป
ความยืดหยุ่นของพอร์ตคู่: พอร์ต 1 (RS-232C) เหมาะสำหรับการเชื่อมต่อ HMI หรืออุปกรณ์แบบจุดต่อจุดในระยะใกล้ ขณะที่พอร์ต 2 (RS-422A/485) รองรับเครือข่ายแบบมัลติดรอปได้ไกลถึง 500 เมตร
ฟังก์ชัน Protocol Macro: ช่วยให้วิศวกรสร้าง “มาโคร” สำหรับแลกเปลี่ยนข้อมูลแบบกำหนดเองได้โดยใช้ซอฟต์แวร์ CX-Protocol ทำให้ PLC สามารถสื่อสารกับอุปกรณ์อนุกรมเกือบทุกชนิดได้ โดยใช้คำสั่ง “PMCR” อย่างง่ายในลอจิกแบบแลดเดอร์
โหมดการทำงานหลายรูปแบบ: รองรับโหมด Host Link (SYSMAC WAY), No-protocol (การส่งข้อมูลแบบสตรีม RS-232C/422A), NT Link (สำหรับการเชื่อมต่อ HMI แบบ 1:N) และ Modbus-RTU slave
การแลกเปลี่ยนข้อมูลความเร็วสูง: บอร์ดสื่อสารกับ CPU ผ่านบัสภายในเฉพาะ ช่วยให้บัฟเฟอร์ข้อมูลอนุกรมได้รับการรีเฟรชอย่างมีประสิทธิภาพสูงสุด
การปรับปรุงในรุ่น V1: เครื่องหมาย “-V1” แสดงถึงความเข้ากันได้ของฮาร์ดแวร์ที่ได้รับการอัปเกรดและความน่าเชื่อถือที่เพิ่มขึ้นเมื่อเทียบกับรุ่นดั้งเดิมที่ไม่ใช่ V1 ช่วยให้มั่นใจถึงเสถียรภาพในสภาพแวดล้อม CS1 รุ่นใหม่
| รายการ | ข้อมูลจำเพาะ |
| รุ่น | CS1W-SCB41-V1 |
| แบรนด์ | Omron |
| ซีรีส์ PLC | SYSMAC CS1G / CS1H / CS1D |
| พอร์ต 1 | RS-232C (D-Sub 9 พิน ตัวเมีย) |
| พอร์ต 2 | RS-422A / 485 (เทอร์มินัลบล็อก) |
| ระยะทางสูงสุด | พอร์ต 1: 15 ม. / พอร์ต 2: 500 ม. |
| อัตราบอด | 1,200 ถึง 115,200 bps |
| การใช้พลังงาน | 280 mA ที่ 5 VDC |
| น้ำหนัก | 0.15 กก. (สุทธิ) / 1.5 กก. (ขนส่ง) |
| มาตรฐาน | CE, UL, CSA |
ฉันจะเลือกระหว่าง RS-422A และ RS-485 บนพอร์ต 2 ได้อย่างไร
การเลือกทำได้โดยใช้สวิตช์ DIP ฮาร์ดแวร์ที่อยู่ด้านข้างบอร์ดร่วมกับการตั้งค่าซอฟต์แวร์ใน PLC Setup สำหรับ RS-485 (2 สาย) ต้องต่อบริดจ์ระหว่างขั้วต่อที่เหมาะสมบนเทอร์มินัลบล็อกด้วย
บอร์ดนี้สามารถใช้กับ PLC ซีรีส์ CJ1 หรือ CJ2 ได้หรือไม่
ไม่ได้ CS1W-SCB41-V1 เป็น บอร์ดภายใน ที่ออกแบบมาโดยเฉพาะสำหรับรูปแบบทางกายภาพของ PLC ซีรีส์ CS1 สำหรับ PLC ซีรีส์ CJ ต้องใช้โมดูลซีรีส์ CJ1W-SCU ซึ่งติดตั้งบนบัสมาตรฐาน
Protocol Macro มีข้อดีเหนือโหมด “No-protocol” อย่างไร
ในโหมด “No-protocol” CPU ต้องแยกวิเคราะห์ข้อมูลทุกไบต์ด้วยตนเอง ซึ่งทำให้โปรแกรมแลดเดอร์ทำงานมากขึ้น ส่วน Protocol Macro จะจัดการตรวจสอบผลรวม การส่งซ้ำ และส่วนหัวเฟรมโดยอัตโนมัติ CPU จึงเพียงส่งหรือรับตัวแปรข้อมูลดิบเท่านั้น
คำเตือนเกี่ยวกับไฟฟ้าสถิต (ESD): เนื่องจากเป็นบอร์ดภายในที่ไม่มีโครงพลาสติกป้องกัน จึงไวต่อไฟฟ้าสถิตอย่างมาก ควรสวมสายรัดข้อมือป้องกันไฟฟ้าสถิตที่ต่อกราวด์เสมอ และตรวจสอบให้แน่ใจว่าปลดการเชื่อมต่อแหล่งจ่ายไฟของ PLC ออกโดยสมบูรณ์ ก่อนเปิดฝาครอบ CPU เพื่อติดตั้งบอร์ด
ตัวต้านทานปลายสาย: เมื่อใช้พอร์ต 2 ในเครือข่ายแบบมัลติดรอป RS-422A/485 ตรวจสอบให้แน่ใจว่าสวิตช์ตัวต้านทานปลายสายบนบอร์ดตั้งเป็น ON เฉพาะเมื่อบอร์ดอยู่ที่ปลายทางกายภาพด้านใดด้านหนึ่งของสายสื่อสารเท่านั้น การต่อปลายสายไม่ถูกต้องเป็นสาเหตุที่พบบ่อยที่สุดของข้อผิดพลาด “Frame Error”
การชีลด์สายเคเบิล: ควรใช้สายคู่บิดเกลียวแบบมีชีลด์คุณภาพสูงสำหรับพอร์ต 2 เสมอ เชื่อมต่อชีลด์เข้ากับขั้ว “GR” (กราวด์) บนบอร์ด เพื่อระบายสัญญาณรบกวนทางแม่เหล็กไฟฟ้า โดยเฉพาะเมื่อเดินสายใกล้ Variable Frequency Drive (VFD) หรือคอนแทกเตอร์กำลังสูง
