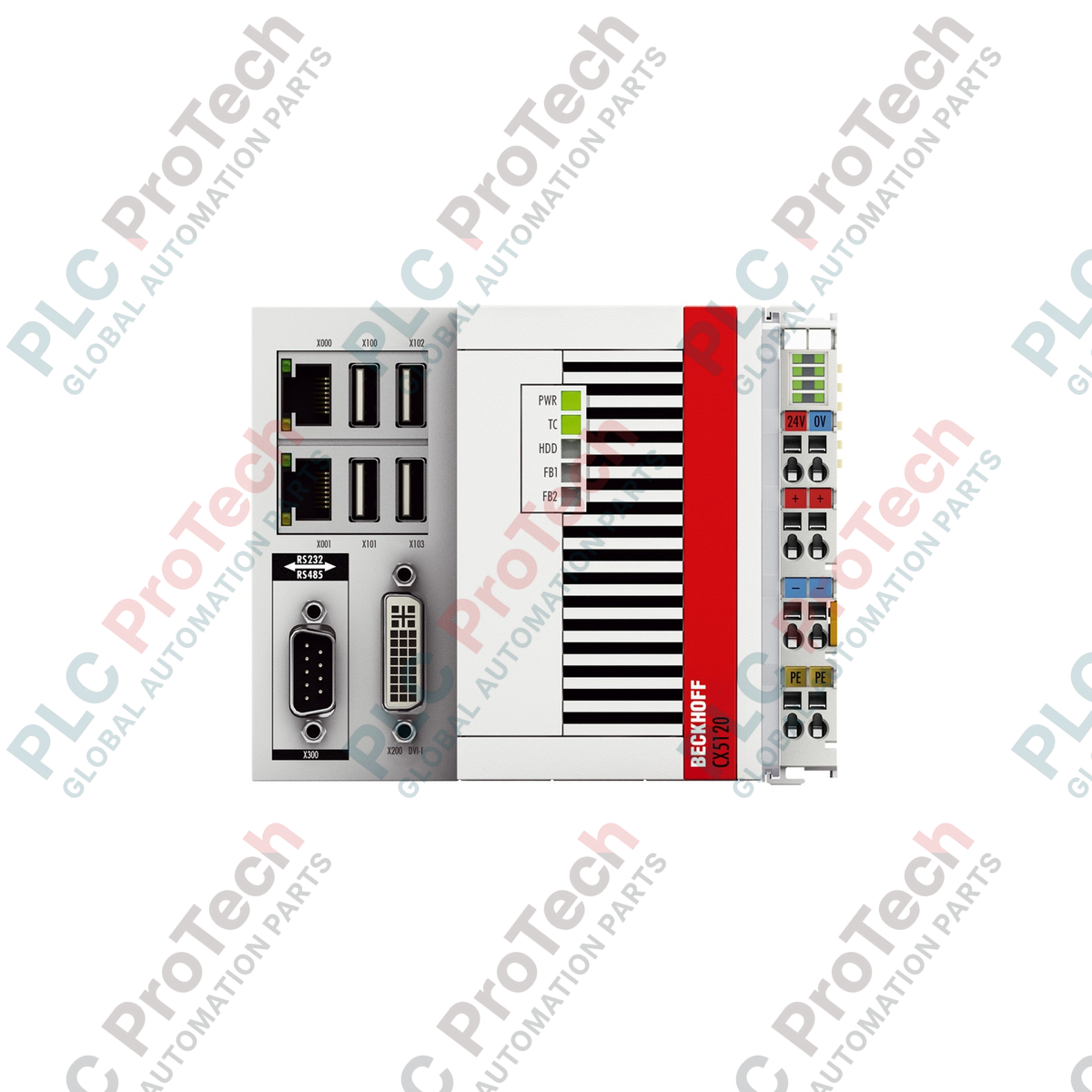

CX5120-N031-0003 | BECKHOFF | พีซีแบบฝังตัว Intel Atom E3815 RS485

ภาพรวมผลิตภัณฑ์

CX5120-N031-0003 (CX5120-N031-0003) เป็น Embedded PC ขนาดกะทัดรัดแบบไม่มีพัดลม ซึ่งออกแบบมาสำหรับงานระบบอัตโนมัติในอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูงและงานสื่อสารแบบอนุกรม ใช้โปรเซสเซอร์ Intel Atom E3815 แบบคอร์เดียว (1.46 GHz) คอนโทรลเลอร์นี้มอบสภาพแวดล้อมที่มีการทำงานแบบกำหนดแน่นอนสำหรับแอปพลิเคชัน PLC, Motion Control และเกตเวย์ รุ่นนี้ติดตั้งอินเทอร์เฟซ RS485 ในตัวผ่านซ็อกเก็ต D-sub 9 พินจากโรงงาน โดยกำหนดค่าเฉพาะให้เป็น จุดแยกสัญญาณ มีการใช้งานอย่างแพร่หลายในระบบอัตโนมัติของอาคารขนาดใหญ่ การตรวจสอบโครงข่ายไฟฟ้าอัจฉริยะ และเครือข่ายโรงงานที่ซับซ้อน ซึ่งอุปกรณ์หลายตัวต้องสื่อสารผ่านบัสอนุกรมร่วมกันโดยไม่รบกวนอิมพีแดนซ์ของเครือข่าย ตัวเครื่องผลิตจากแมกนีเซียมหล่อขึ้นรูป ช่วยระบายความร้อนได้ดีเยี่ยมและป้องกัน EMI ทำให้ทำงานได้อย่างเสถียรในอุณหภูมิตั้งแต่ -25 ถึง +60 องศาเซลเซียส

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมฮาร์ดแวร์ของ CX5120-N031-0003 ได้รับการปรับให้เหมาะสำหรับการติดตั้งในตำแหน่งกลางของสายสื่อสารแบบอนุกรม รหัส "N031" ระบุพอร์ต RS485 ในตัว ซึ่งกำหนดค่าทางฮาร์ดแวร์เป็นจุดแยกสัญญาณ โดยมี การปิดเทอร์มิเนชันภายใน การกำหนดค่านี้ช่วยให้เชื่อมต่ออุปกรณ์เข้ากับเซกเมนต์ RS485 ที่มีอยู่ได้โดยไม่เสี่ยงต่อการสะท้อนของสัญญาณจากตัวต้านทานเทอร์มิเนชันหลายตัว อินเทอร์เฟซยังมีฟังก์ชัน "echo" ซึ่งช่วยให้โปรเซสเซอร์ติดตามการส่งข้อมูลของตนเองเพื่อตรวจจับการแย่งใช้บัส อุปกรณ์รองรับเทคโนโลยีดูอัลบัส โดยตรวจหาและควบคุมทั้ง EtherCAT (E-bus) และ Bus Terminals มาตรฐาน (K-bus) ได้โดยอัตโนมัติ ช่วยให้มีความยืดหยุ่นสูงสุดเมื่อต้องเชื่อมต่อกับโมดูล I/O ที่หลากหลาย

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

ควรเลือก CX5120-N031-0003 แทนรุ่นที่เปิดเทอร์มิเนชันเมื่อใด

ควรเลือกรุ่นนี้ (N031-0003) หาก Embedded PC จะติดตั้งอยู่ตรงกลางเครือข่าย RS485 เนื่องจากปิดเทอร์มิเนชัน อุปกรณ์จึงทำหน้าที่เป็น "จุดแยกสัญญาณ" และไม่รบกวนอิมพีแดนซ์ของสัญญาณบนบัส

Intel Atom แบบคอร์เดียวรองรับ TwinCAT 3 หรือไม่

รองรับ Intel Atom E3815 เข้ากันได้อย่างสมบูรณ์กับ TwinCAT 3 เหมาะอย่างยิ่งสำหรับลอจิก PLC มาตรฐาน งานเกตเวย์สื่อสาร และการกำหนดค่า I/O ขนาดเล็กถึงขนาดกลางที่ไม่ต้องใช้การประมวลผลแบบหลายคอร์อย่างหนัก

พอร์ต RS485 มีการแยกทางไฟฟ้าหรือไม่

มี โดยทั่วไปอินเทอร์เฟซ Beckhoff N031 จะมีการแยกทางไฟฟ้าจากอุปกรณ์อิเล็กทรอนิกส์ภายใน PC เพื่อป้องกัน CPU จากแรงดันกระชากฝั่งภาคสนามและความแตกต่างของแรงดันโหมดร่วมบนสายอนุกรม

คู่มือวิศวกรรมและการติดตั้ง

• การจัดวางโทโพโลยีเครือข่าย: เนื่องจากอุปกรณ์นี้กำหนดค่าเป็นจุดแยกสัญญาณ (ปิดเทอร์มิเนชัน) จึงห้าม ใช้เป็นโหนดแรกหรือโหนดสุดท้ายในเซกเมนต์ RS485 เว้นแต่จะเพิ่มตัวต้านทานภายนอกขนาด 120 โอห์ม อุปกรณ์นี้ออกแบบให้เดินสายแบบ "เดซี่เชน" หรือแบบ "สตับ" โดยอุปกรณ์อื่นทำหน้าที่เป็นตัวเทอร์มิเนชันของสาย

• การจัดการสัญญาณ Echo: เมื่อเปิดใช้งานฟังก์ชัน echo ไดรเวอร์ซอฟต์แวร์จะได้รับข้อมูลทุกอย่างที่อุปกรณ์ส่งออกไป ตรวจสอบให้แน่ใจว่าโปรโตคอลการสื่อสารของคุณ (เช่น Modbus RTU) ได้รับการกำหนดค่าให้เพิกเฉยต่อ echo เหล่านี้ หรือนำไปใช้ตรวจสอบการส่งข้อมูล เพื่อป้องกัน "ข้อมูลชนกัน" ในโค้ด PLC

• การจัดการความร้อน: เพื่อให้การระบายความร้อนแบบพาสซีฟทำงานได้อย่างมีประสิทธิภาพ ต้องติดตั้ง CX5120-N031-0003 ในแนวตั้งบนราง DIN หลีกเลี่ยงการวางโมดูลที่มีความร้อนสูง (เช่น เทอร์มินัลกำลังไฟหรืออินเวอร์เตอร์ความถี่) ไว้ใต้บริเวณช่องรับอากาศของ PC โดยตรง

• ความแม่นยำในการเดินสาย: ใช้สายคู่บิดเกลียวแบบมีชีลด์ (STP) สำหรับการเชื่อมต่อ RS485 เชื่อมต่อกราวด์สัญญาณเข้ากับพิน 5 ของคอนเน็กเตอร์ D-sub เพื่อลดผลกระทบจากการเปลี่ยนแปลงศักย์กราวด์ระหว่างโหนดต่าง ๆ ในเครือข่าย
