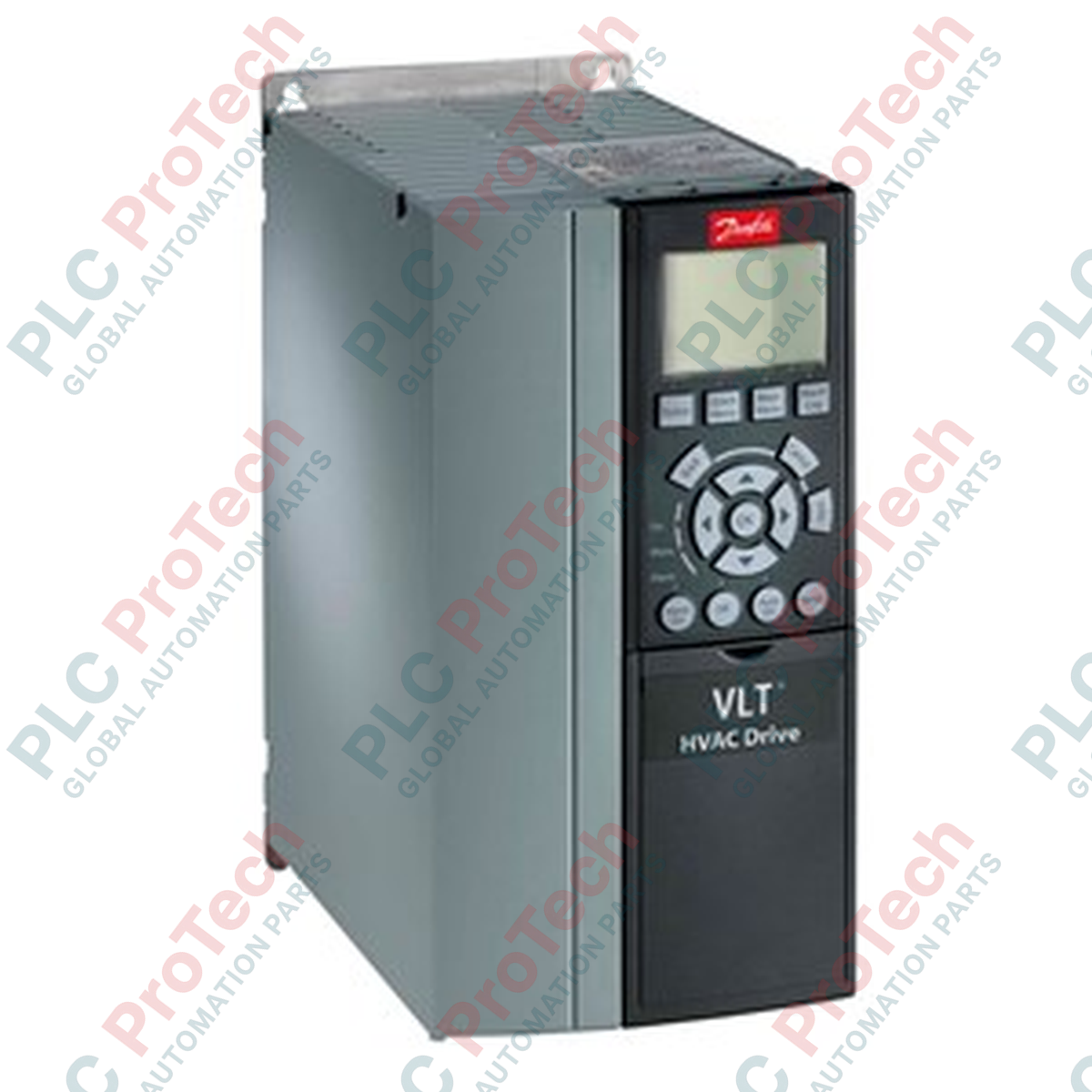

Danfoss VLT HVAC Drive FC-102P5K5T4E20 5.5kW

ภาพรวมผลิตภัณฑ์

ชุดอุปกรณ์นี้ FC-102P5K5T4E20 (131B4220) เป็นเครื่องแปลงความถี่ซีรีส์ VLT® HVAC Drive FC 102 ระดับพรีเมียม ได้รับการออกแบบทางวิศวกรรมโดย Danfoss โดยเฉพาะ เพื่อมอบการควบคุมขั้นสูงและการประหยัดพลังงานสูงสุดสำหรับระบบอัตโนมัติในอาคารระดับสูง ให้กำลัง 5.5 kW (7.กำลัง 5 HP) ไดรฟ์นี้เป็นมาตรฐานอุตสาหกรรมสำหรับการจัดการพัดลม ปั๊ม และการใช้งานกับเครื่องทำความเย็น ชุดอุปกรณ์นี้ FC-102P5K5T4E20 โดดเด่นกว่าไดรฟ์พื้นฐานด้วยคุณสมบัติ HVAC อัจฉริยะ รวมถึงตัวควบคุม Smart Logic ในตัว ลูป PID หลายชุด และอินเทอร์เฟซผู้ใช้ที่ใช้งานง่าย ด้วยการปรับความเร็วมอเตอร์ให้ตรงกับความต้องการจริงอย่างแม่นยำ ช่วยลดการใช้พลังงานและความเค้นทางกลได้อย่างมาก ช่วยให้โครงสร้างพื้นฐาน HVAC ที่สำคัญในโรงพยาบาลมีอายุการใช้งานยาวนาน ศูนย์ข้อมูล และอาคารเชิงพาณิชย์

การกำหนดค่าทางเทคนิค

แพลตฟอร์ม VLT® HVAC Drive FC 102 ได้รับการออกแบบเพื่อการผสานรวมเข้ากับอาคารอัจฉริยะสมัยใหม่ได้อย่างราบรื่น อุปกรณ์นี้ทำงานด้วยไฟเมนสามเฟส 380 - 480 VAC และติดตั้งอยู่ในตัวเครื่องขนาดกะทัดรัดระดับ IP20 ได้รับการออกแบบให้ติดตั้งในตู้ควบคุมที่มีความหนาแน่นสูง ชุดอุปกรณ์นี้ 131B4220 ติดตั้งรีแอกเตอร์ลิงก์ DC ภายในคุณภาพสูงเพื่อลดการบิดเบือนฮาร์มอนิกโดยไม่ต้องใช้ฟิลเตอร์ภายนอก สถาปัตยกรรมฮาร์ดแวร์รองรับการกำหนดค่า I/O ที่หลากหลายและโปรโตคอลการสื่อสารความเร็วสูง ข้อได้เปรียบด้านการทำงานที่สำคัญคือความสามารถของไดรฟ์ในการทำงานใน "โหมดสลีป" ซึ่งจะตรวจจับภาวะการไหลต่ำโดยอัตโนมัติและหยุดมอเตอร์เพื่อประหยัดพลังงาน พร้อมกลับมาเริ่มทำงานได้ทันทีเมื่อมีความต้องการ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

อะไรทำให้ซีรีส์ FC 102 แตกต่างจากซีรีส์ FC 101 รุ่นพื้นฐานในขณะที่ทั้งสองรุ่นควบคุมมอเตอร์ HVAC the FC-102P5K5T4E20 มีชุดคุณสมบัติที่ครอบคลุมกว่ามาก รวมถึงการควบคุม PID ที่ล้ำหน้ายิ่งขึ้น (สูงสุด 4 ลูปภายใน) เครื่องมือวินิจฉัยที่ได้รับการปรับปรุง และความเป็นโมดูลที่สูงขึ้นสำหรับตัวเลือกฟิลด์บัส FC 102 ออกแบบมาสำหรับ "การควบคุมอาคารทั้งหมด" ไม่ใช่เพียงการปรับความเร็วมอเตอร์อย่างง่าย

ไดรฟ์นี้ช่วยตรวจจับสายพานพัดลมขาดได้หรือไม่ใช่ FC 102 มีฟังก์ชันตรวจจับ "ปลายกราฟ" และ "สายพานขาด" ด้วยการตรวจสอบความสัมพันธ์ระหว่างการใช้พลังงานกับความเร็ว the 131B4220 สามารถทริกเกอร์สัญญาณเตือนหรือหยุดมอเตอร์ได้ หากตรวจพบว่าภาระโหลดลดลงอย่างฉับพลัน เพื่อป้องกันการสูญเสียพลังงานและความเสียหายทางกลที่ไม่จำเป็น

สามารถใช้ไดรฟ์ขนาด 5.5 kW นี้กับเครือข่าย 230 V ได้หรือไม่ไม่ รุ่นเฉพาะนี้ตั้งค่าไว้ที่ "แรงดันไฟเมน 4" ซึ่งใช้เฉพาะกับแหล่งจ่ายไฟสามเฟส 380 - 480 VAC เท่านั้น การพยายามจ่ายไฟด้วย 230 V จะทำให้เกิดการตัดการทำงานเนื่องจากแรงดันต่ำ และการเชื่อมต่อกับแรงดันไฟฟ้าที่สูงกว่าอาจทำให้บริดจ์เรกติไฟเออร์ภายในเสียหายถาวร

คู่มือวิศวกรรมและการติดตั้ง

• การระบายความร้อนที่เหมาะสม: ซีรีส์ FC 102 ใช้การระบายความร้อนผ่านช่องลมด้านหลังเพื่อระบายความร้อนได้อย่างมีประสิทธิภาพ สำหรับแชสซี IP20 ตรวจสอบให้มีระยะห่างแนวตั้งอย่างน้อย 100 มม. เหนือและใต้รุ่น 6เครื่องขนาด 54 กก. หลีกเลี่ยงการติดตั้งไดรฟ์โดยตรงเหนืออุปกรณ์ที่ก่อให้เกิดความร้อน เช่น คอนแทคเตอร์ขนาดใหญ่หรือแหล่งจ่ายไฟ

• การผสานรวม BMS: เมื่อต่อไดรฟ์เข้ากับเครือข่าย BACnet หรือ Modbus ใช้สายคู่บิดเกลียวแบบมีชีลด์คุณภาพสูง ตรวจสอบให้แน่ใจว่าได้กำหนดแอดเดรสของไดรฟ์ในซอฟต์แวร์อย่างถูกต้อง เพื่อให้ระบบจัดการอาคาร (BMS) เข้าถึงมิเตอร์พลังงานและรีจิสเตอร์วินิจฉัยของไดรฟ์สำหรับการรายงานแบบรวมศูนย์ได้

• แนวทางปฏิบัติที่ดีที่สุดด้าน EMC: เพื่อคงคุณสมบัติเสียงรบกวนต่ำของไดรฟ์ ตรวจสอบให้แน่ใจว่าสายมอเตอร์มีชีลด์ และต่อชีลด์ลงกราวด์อย่างถูกต้องที่แผ่นปลดแยกโลหะของไดรฟ์ แยกสายสัญญาณควบคุม (0-10V หรือ 4-20mA) ออกจากสายไฟกำลัง เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้าที่ทำให้ความเร็วผันผวน
