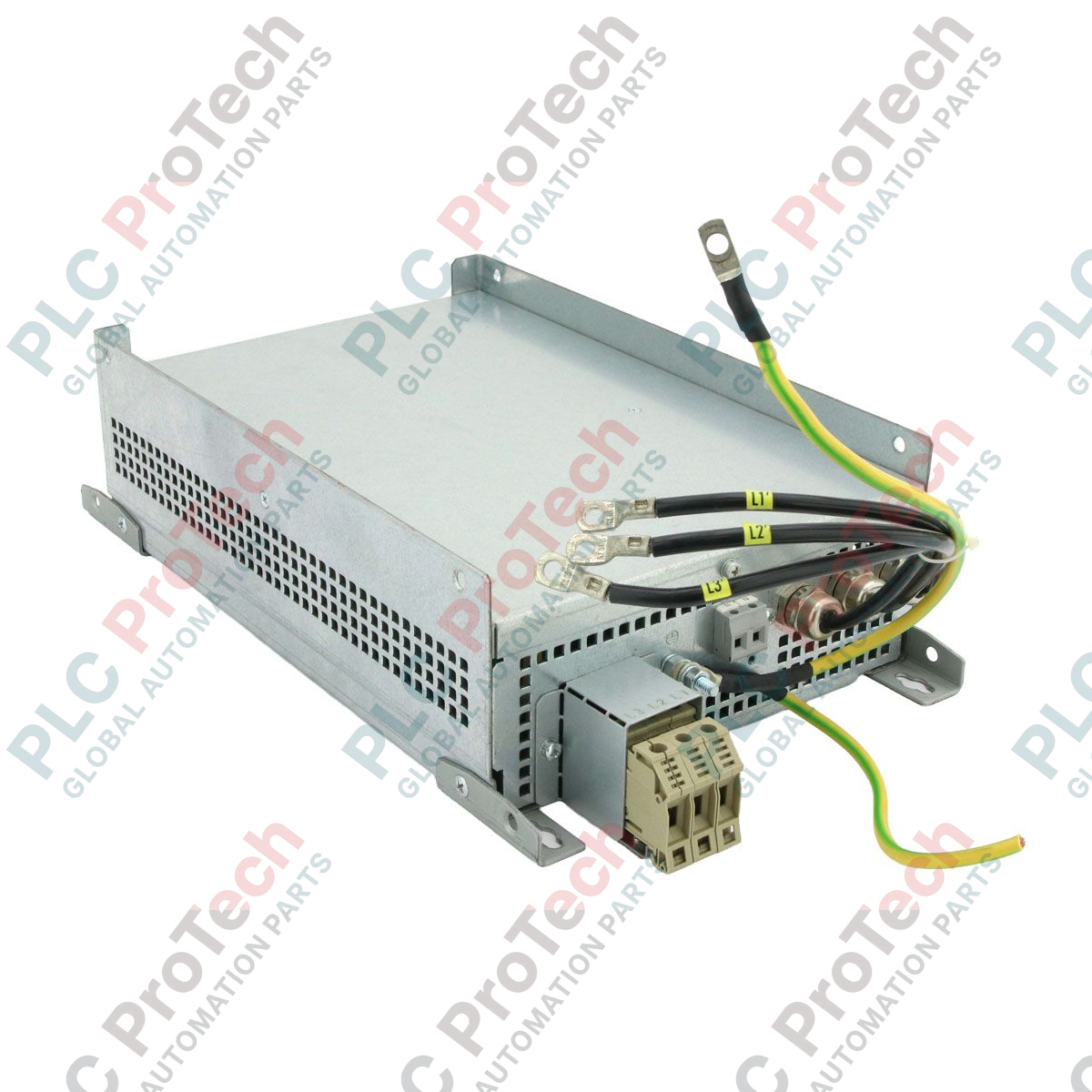

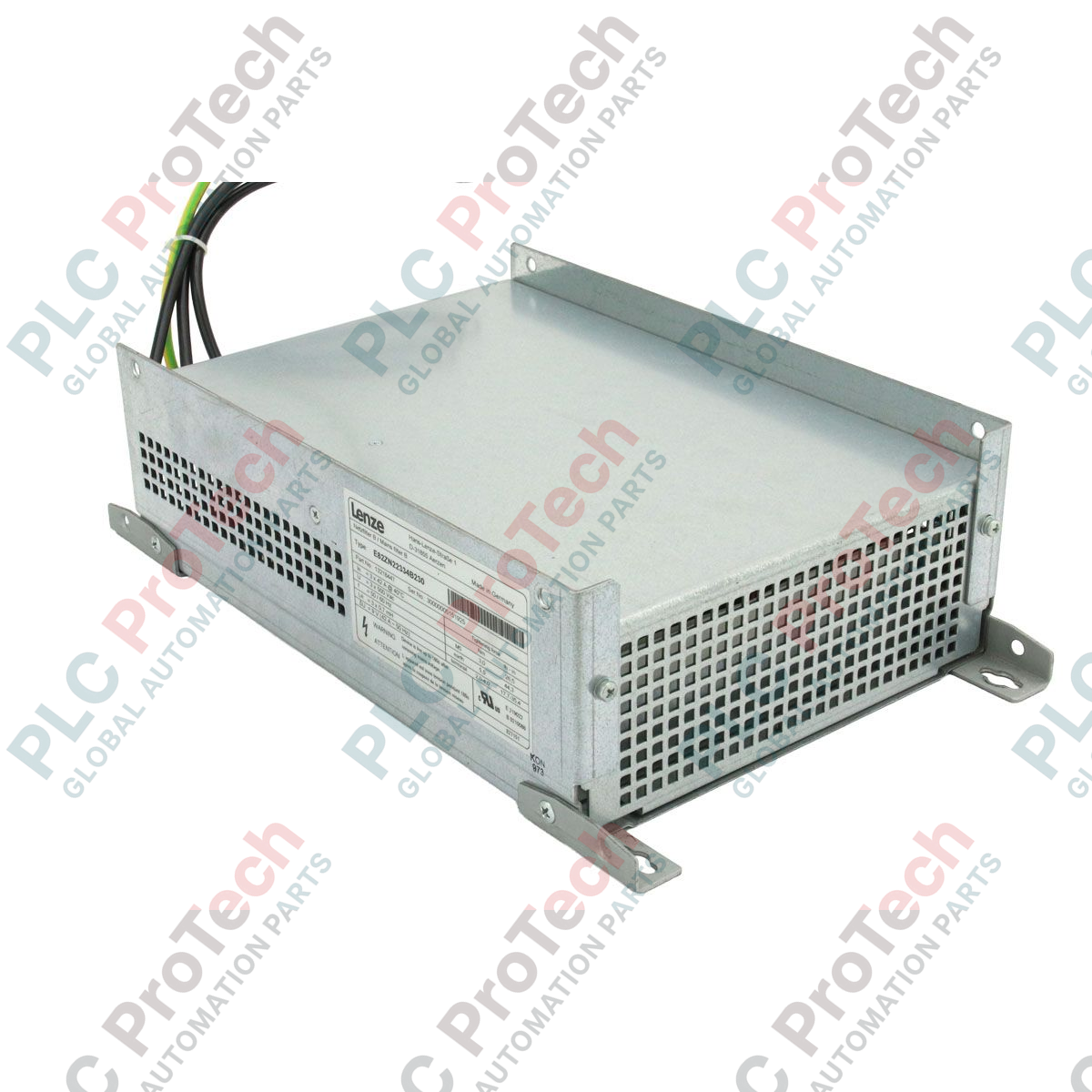

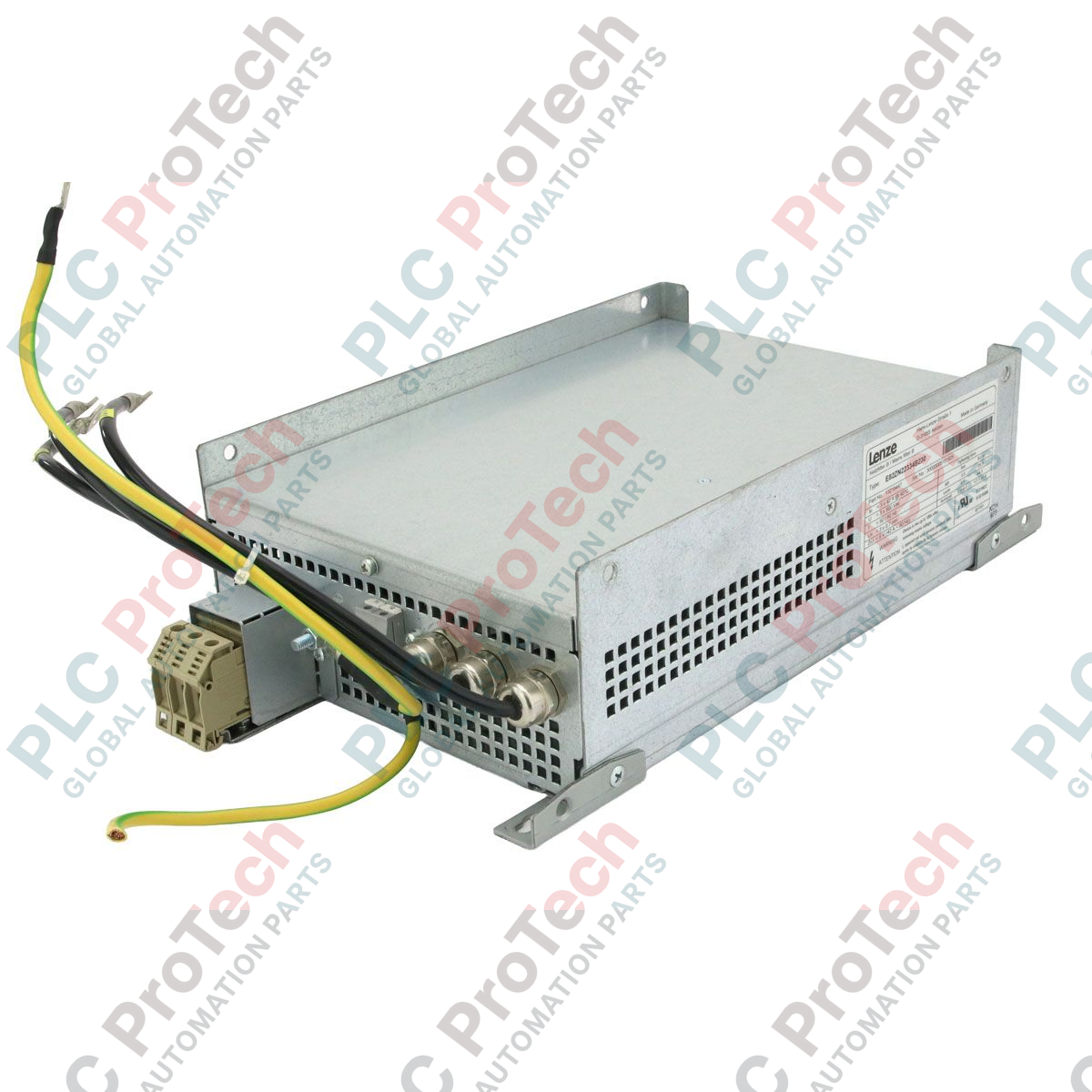

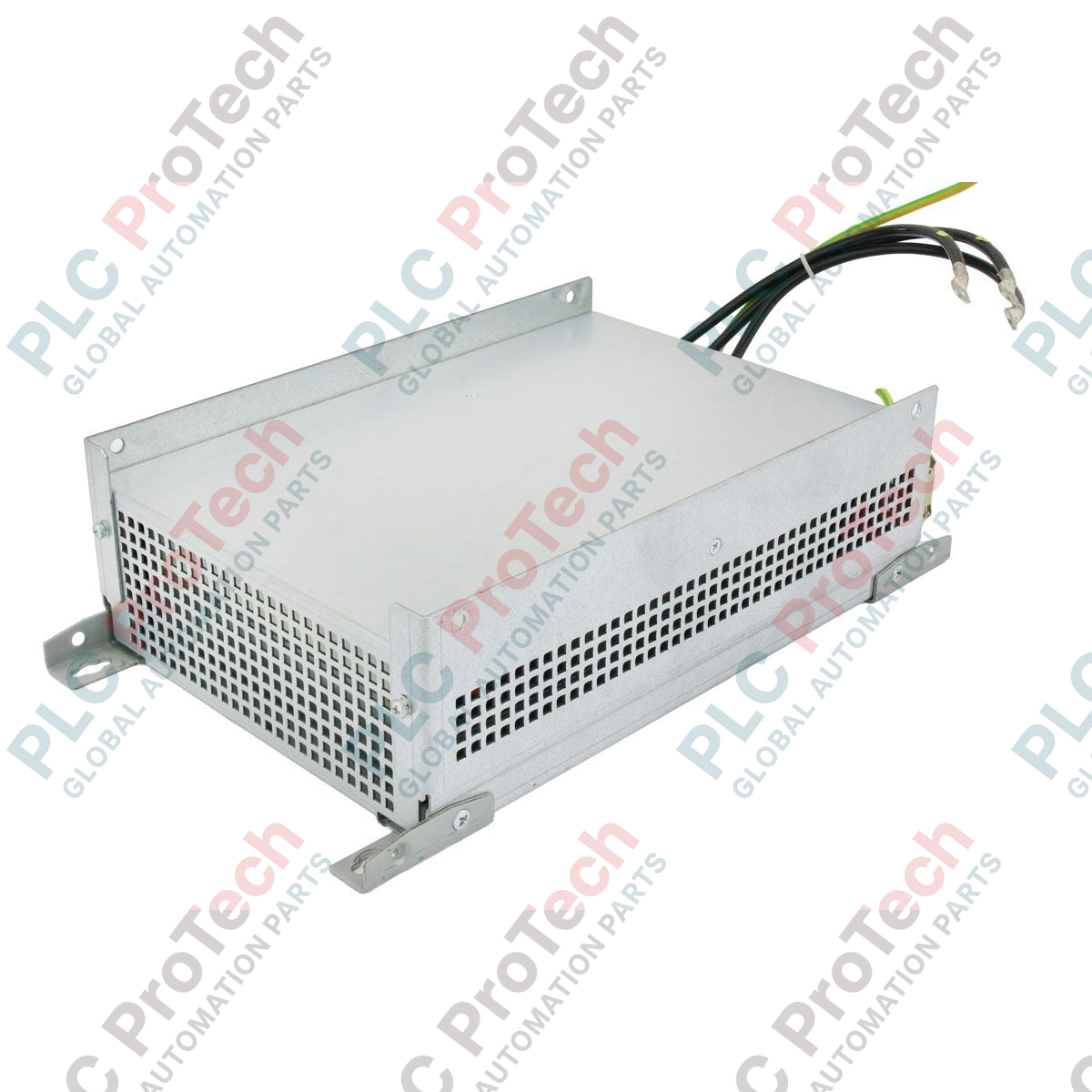

E82ZN22334B230 Lenze ฟิลเตอร์ไฟเมน 3 เฟส ซีรีส์ 8200 ขนาด 42 แอมป์

ภาพรวมผลิตภัณฑ์

E82ZN22334B230 (E82ZN22334B230) เป็นตัวกรอง EMC สำหรับงานอุตสาหกรรมความจุสูงที่ออกแบบมาโดยเฉพาะสำหรับอินเวอร์เตอร์ความถี่ซีรีส์ Lenze 8200 ตัวกรองไฟเมนส์แบบ 3 เฟส 42 แอมป์ รุ่น B นี้เป็นส่วนประกอบสำคัญในการระงับสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) และการปล่อยสัญญาณรบกวนที่ส่งย้อนกลับเข้าสู่โครงข่ายไฟฟ้า เพื่อให้มั่นใจว่าสถานประกอบการของคุณยังคงเป็นไปตามข้อกำหนด EMC ที่เข้มงวด ในภาคอุตสาหกรรมหนัก เช่น การผลิตแบบอัตโนมัติ การขนถ่ายวัสดุ และการควบคุมปั๊ม ตัวกรองนี้ช่วยปกป้องลอจิกควบคุม PLC และ DCS ที่ไวต่อสัญญาณรบกวนจากเสียงรบกวนความถี่สูงที่เกิดจากอุปกรณ์อิเล็กทรอนิกส์กำลังของอินเวอร์เตอร์ ด้วยการผสานรวมส่วนประกอบที่ออกแบบทางวิศวกรรมในเยอรมนีนี้ ผู้ปฏิบัติงานสามารถเพิ่มเวลาทำงานของระบบได้อย่างมาก และป้องกันการทำงานผิดปกติของเซนเซอร์ต่อพ่วงและโมดูลสื่อสาร ซึ่งมักเกิดขึ้นในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง

การกำหนดค่าทางเทคนิค

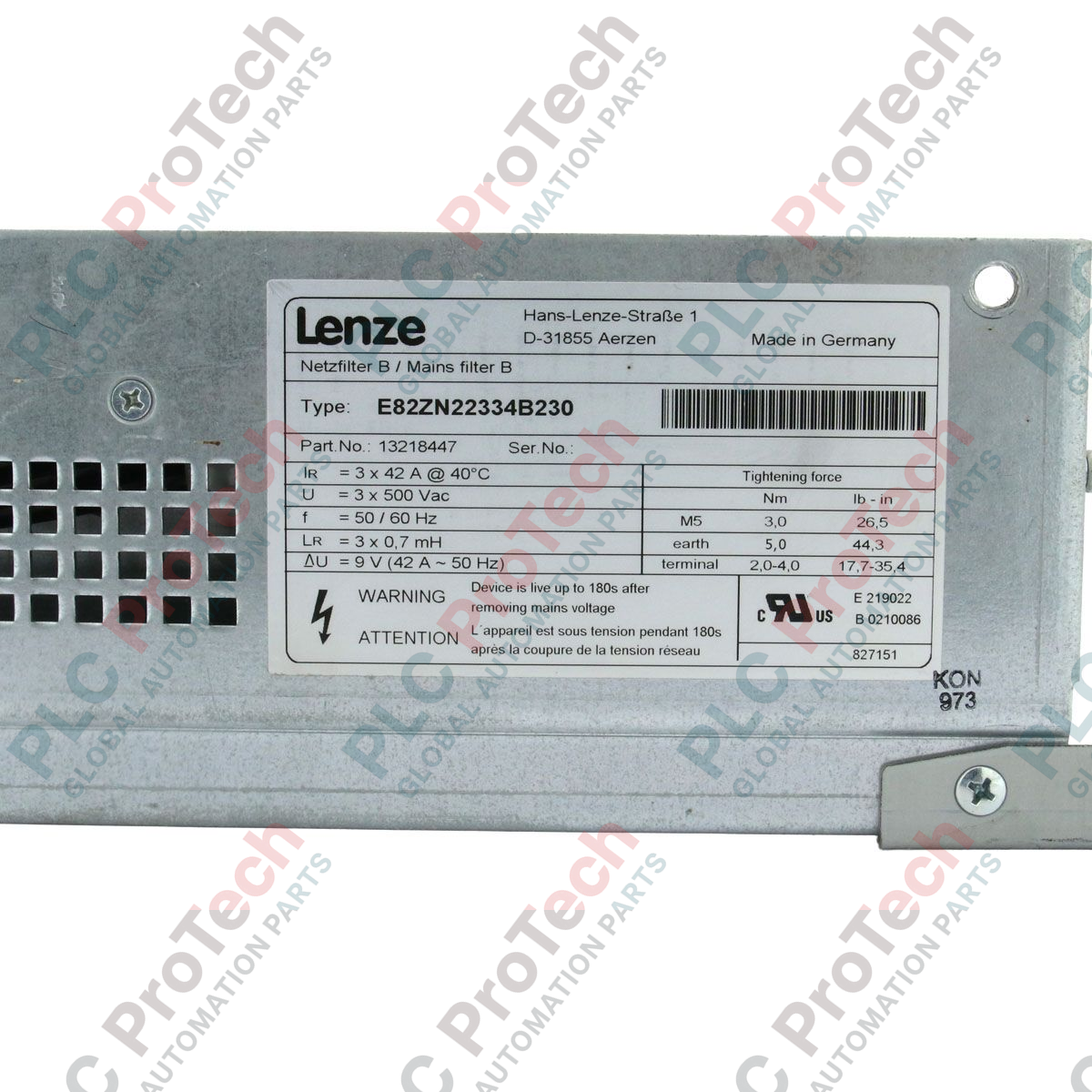

E82ZN22334B230 ใช้เครือข่าย LC แบบพาสซีฟที่แข็งแรง ซึ่งได้รับการปรับให้เหมาะสมสำหรับเครือข่ายไฟฟ้ากระแสสลับ 3 เฟส สูงสุด 500 V ในฐานะรุ่น "Filter B" อุปกรณ์นี้ได้รับการออกแบบให้เป็นไปตามขีดจำกัดสัญญาณรบกวนระดับ Class B (EN 55011) ทำให้สามารถใช้สายมอเตอร์ที่มีความยาวมากขึ้นได้โดยยังคงระดับการปล่อยสัญญาณรบกวนต่ำ สถาปัตยกรรมฮาร์ดแวร์ได้รับการออกแบบให้ทนต่อความเค้นทางความร้อนและทางไฟฟ้าจากการทำงานต่อเนื่องที่ความถี่ 50/60 Hz และกระแสโหลดสูง อุปกรณ์มาพร้อมกับขั้วต่อสำหรับงานหนักเพื่อการเดินสายที่มั่นคง และแผ่นต่อลงดินอิมพีแดนซ์ต่ำเพื่อให้ลดทอนสัญญาณรบกวนแบบโหมดร่วมและโหมดดิฟเฟอเรนเชียลได้สูงสุด แม้ว่าผลิตภัณฑ์ในกลุ่มนี้จะเข้าสู่ระยะยุติการผลิตแล้ว แต่ความน่าเชื่อถือที่พิสูจน์แล้วของผลิตภัณฑ์ยังคงเป็นมาตรฐานอ้างอิงสำหรับการบำรุงรักษาและการปรับปรุงระบบขับเคลื่อนซีรีส์ 8200 ที่มีอยู่

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

ความแตกต่างหลักระหว่าง Filter A และ Filter B ในซีรีส์ Lenze คืออะไร?

Filter B เช่น E82ZN22334B230 ให้ระดับการระงับสัญญาณรบกวนที่เหนือกว่า Filter A จำเป็นสำหรับการใช้งานที่ต้องเป็นไปตามมาตรฐาน EMC สำหรับที่พักอาศัยหรืออุตสาหกรรมเบาที่เข้มงวดยิ่งขึ้น หรือเมื่อใช้สายมอเตอร์แบบมีชีลด์ที่มีความยาวมากเป็นพิเศษ

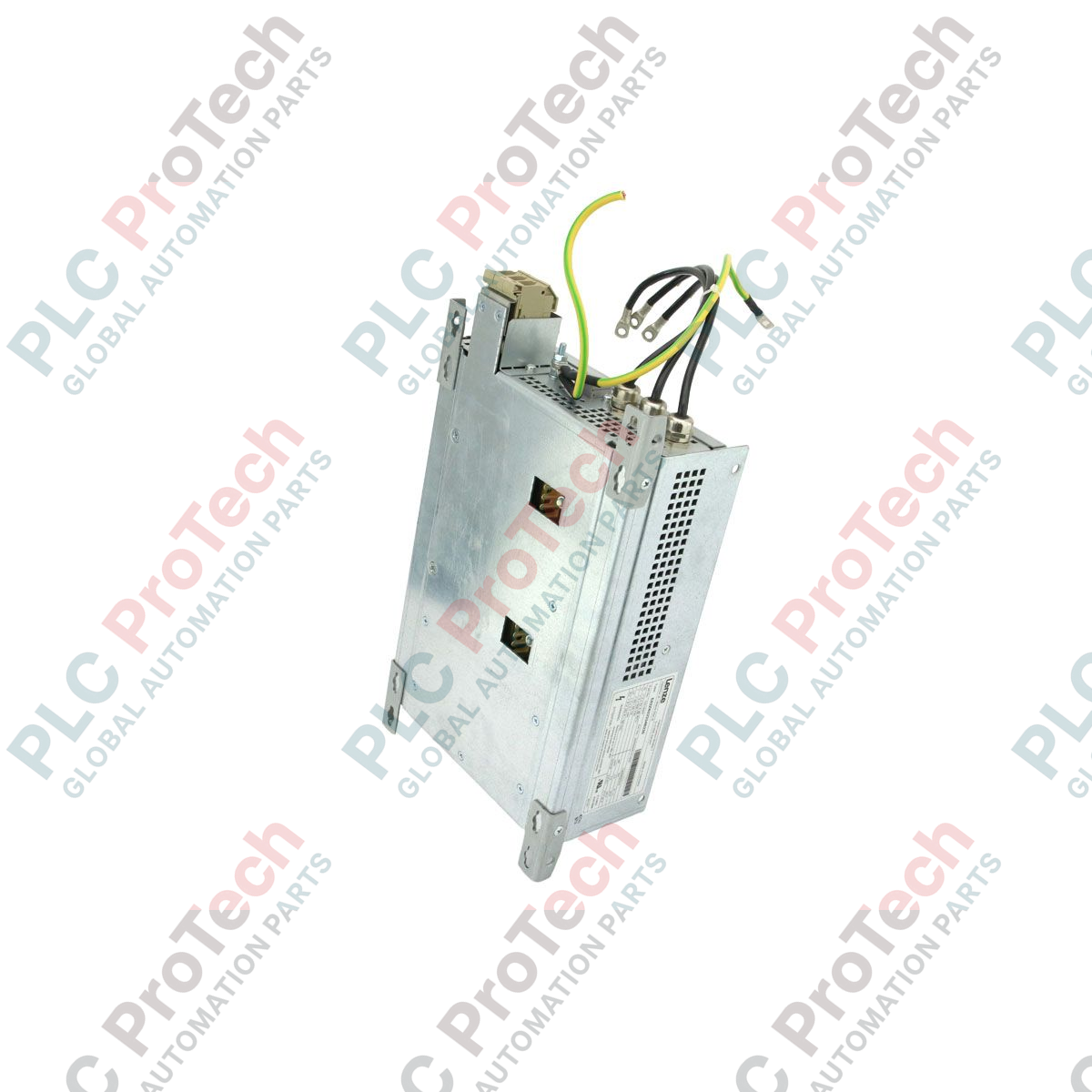

ตัวกรองนี้ต้องติดตั้งในทิศทางเฉพาะเพื่อการระบายความร้อนหรือไม่?

ใช่ เนื่องจากมีน้ำหนัก 12.64 kg และมีการสูญเสียกำลังภายใน ตัวกรองควรติดตั้งในแนวตั้ง เพื่อให้อากาศหมุนเวียนตามธรรมชาติพาความร้อนออกจากตัวเหนี่ยวนำภายใน และช่วยให้มั่นใจว่าส่วนประกอบจะไม่เกินขีดจำกัดทางความร้อนระหว่างการทำงานที่กระแสพีก 42 แอมป์

ตัวกรองนี้ใช้งานร่วมกับแบรนด์อินเวอร์เตอร์อื่นได้หรือไม่?

แม้จะออกแบบทางเทคนิคสำหรับซีรีส์ 8200 แต่สามารถใช้งานกับไดรฟ์ 3 เฟสรุ่นอื่นได้ หากแรงดัน (500 VAC) และกระแส (42 แอมป์) ไม่เกินค่าพิกัด อย่างไรก็ตาม การลดทอนสัญญาณรบกวนที่เหมาะสมที่สุดจะรับประกันได้เฉพาะเมื่อใช้งานร่วมกับสถาปัตยกรรมอินเวอร์เตอร์ Lenze ที่เข้าคู่กัน

คู่มือวิศวกรรมและการติดตั้ง

เพื่อการระงับสัญญาณรบกวน EMI อย่างมีประสิทธิภาพ ต้องติดตั้ง E82ZN22334B230 ให้ใกล้กับอินพุตกำลังของอินเวอร์เตอร์มากที่สุด ใช้แผ่นติดตั้งโลหะโดยขจัดสีออกจากจุดสัมผัส เพื่อให้มั่นใจว่ามีการเชื่อมต่อความถี่สูงแบบอิมพีแดนซ์ต่ำระหว่างตัวเรือนตัวกรองกับจุดต่อลงดินของตู้ การต่อลงดินด้วยสายสีเขียว/เหลืองแบบสายหางเปียไม่เพียงพอสำหรับสัญญาณรบกวนความถี่สูง แต่ควรใช้สายถักทองแดงแบบแบนเพื่อให้ได้ผลลัพธ์ที่ดีที่สุด ตรวจสอบให้แน่ใจว่าสายไฟขาเข้าและสายขาออกที่ผ่านการกรองแล้วถูกแยกออกจากกันทางกายภาพภายในตู้ เพื่อป้องกัน "crosstalk" ซึ่งเป็นกรณีที่สัญญาณรบกวนจากสายขาเข้าที่มีสัญญาณรบกวนเหนี่ยวนำย้อนกลับเข้าสู่สายขาออกที่สะอาด ในการใช้งานที่มีการสั่นสะเทือนสูง ควรตรวจสอบจุดต่อขั้วต่อเป็นประจำและขันซ้ำตามข้อมูลจำเพาะของผู้ผลิต เพื่อป้องกันการเกิดความร้อนจากความต้านทานอันเนื่องมาจากจุดสัมผัสที่หลวม
