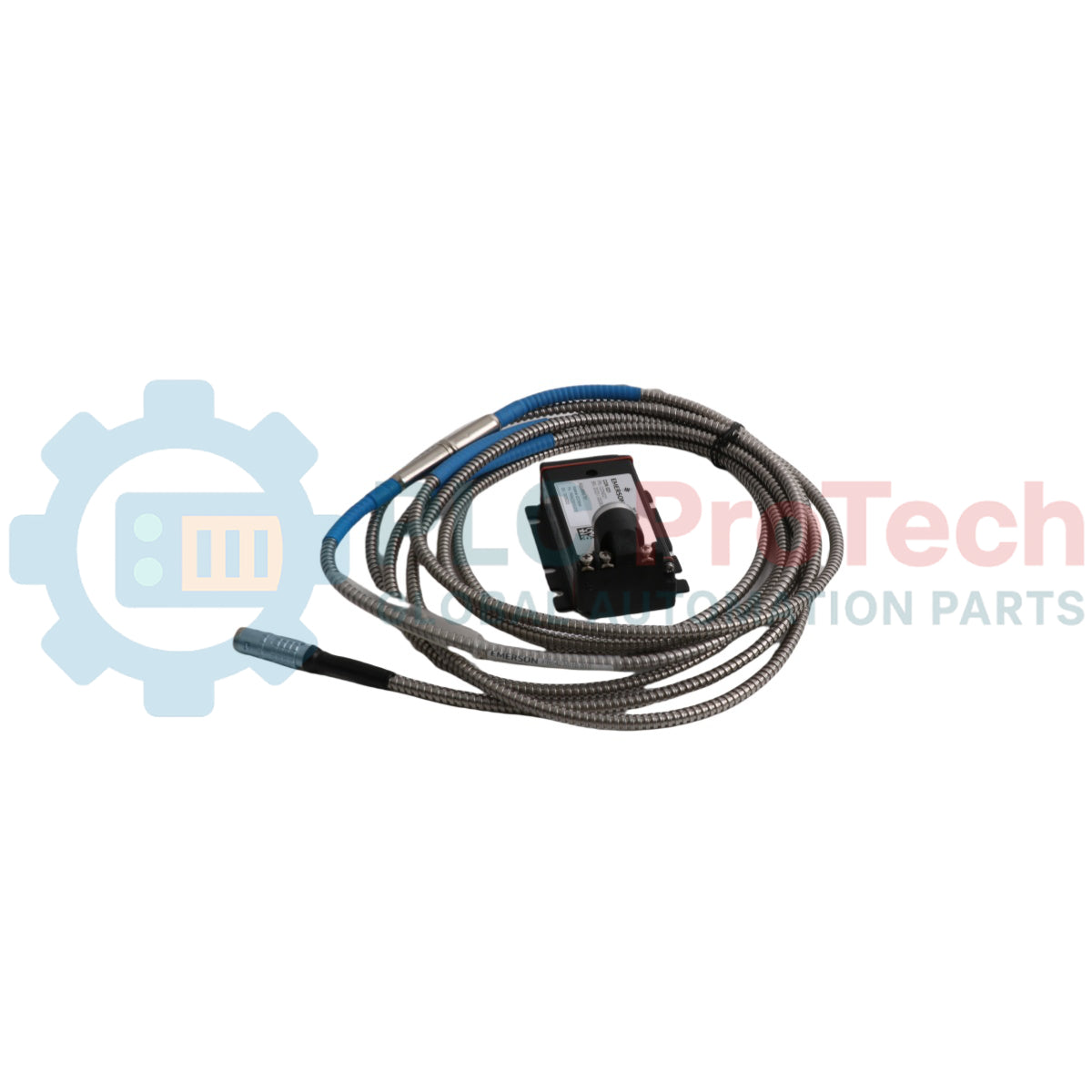

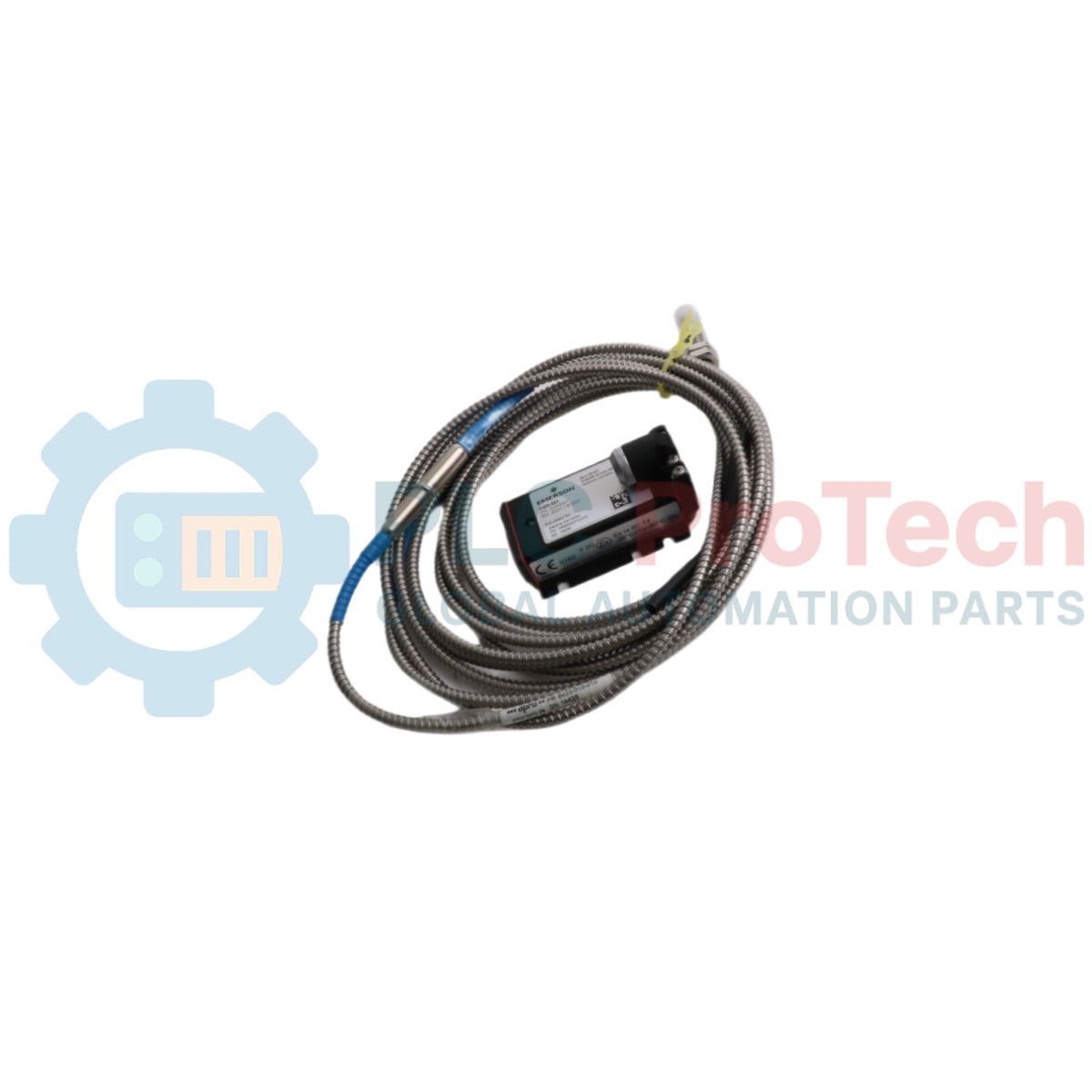

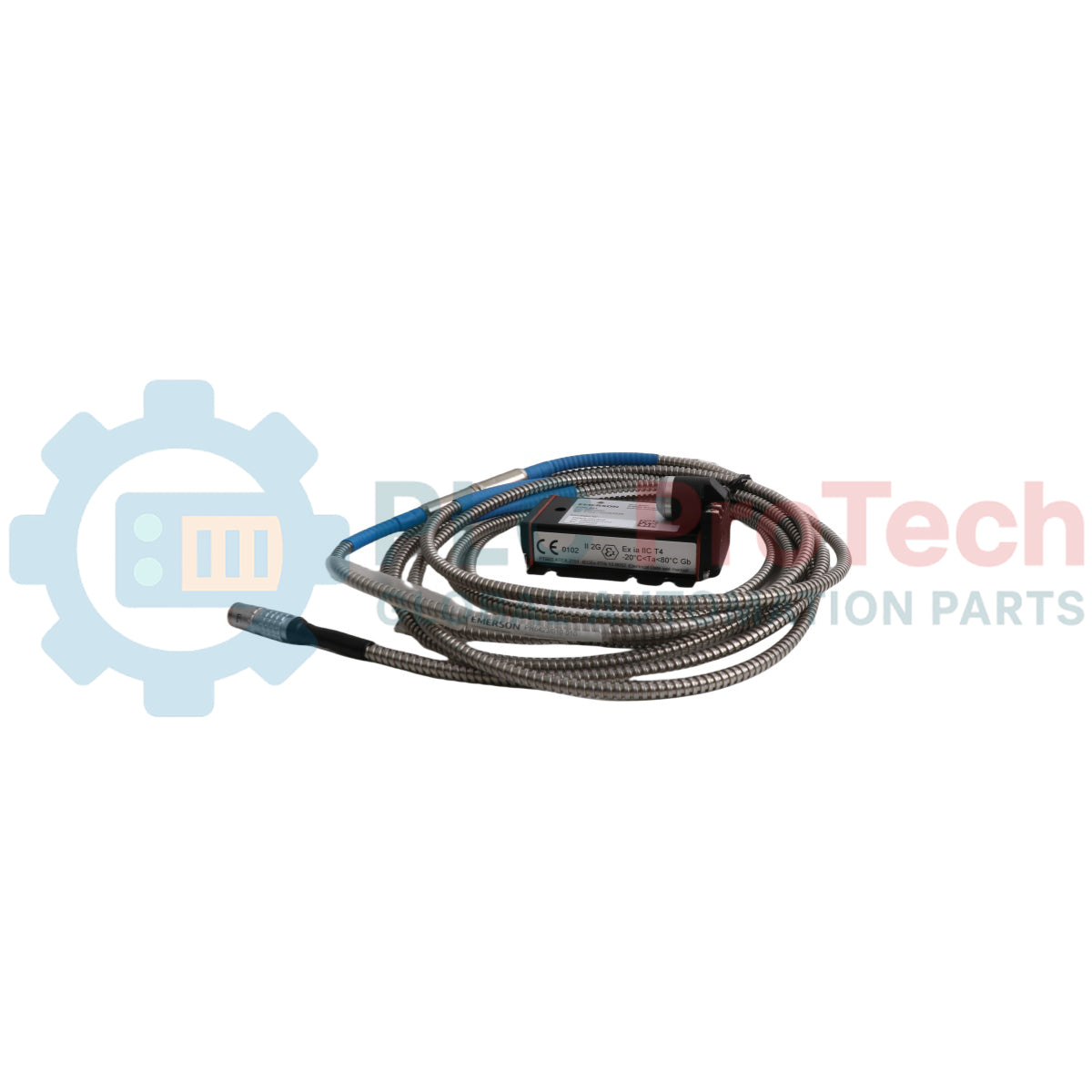

Emerson PR6423/010-010 พร้อม CON021 เป็นระบบเซนเซอร์และตัวแปลงสัญญาณแบบไม่สัมผัสที่ออกแบบมาสำหรับการใช้งานกับเครื่องจักรเทอร์โบที่มีความสำคัญสูง รวมถึงกังหันไอน้ำ กังหันก๊าซ และกังหันน้ำ เครื่องอัดอากาศ ชุดเกียร์ ปั๊ม และพัดลม เซนเซอร์กระแสไหลวน PR6423 ตรวจจับการเคลื่อนที่แบบไดนามิกของเพลาในแนวรัศมีและแนวแกน ตำแหน่ง ความเยื้องศูนย์ และความเร็ว ตัวแปลงสัญญาณเซนเซอร์ CON021 ประมวลผลการวัดระยะใกล้เหล่านี้เป็นสัญญาณเอาต์พุตที่เสถียร เหมาะสำหรับการตรวจสอบสภาพเครื่องจักรอุตสาหกรรม
| หมายเลขรุ่น / หมายเลข | คำอธิบาย |
|---|---|
| PR6423/01 | สายเคเบิลหุ้มเกราะ: มี, เกลียวตัวเรือน: M10x1, เส้นผ่านศูนย์กลางปลาย: 8mm, X ของเกลียวตัวเรือน: 0 (25mm), X ของปลั๊กอะแดปเตอร์: 0 (มี), X ของความยาวสายเคเบิล: 1 (5.0m), X ของปลายสายเคเบิล: 0 (Lemo) |
| CON021 | ตัวแปลงสัญญาณเซนเซอร์ ประเภทเซนเซอร์: PR6423, ช่วงการวัด: 2.0mm (ช่วงมาตรฐาน), ค่าความคลาดเคลื่อนเชิงเส้น: <= 1.0% |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Emerson |
| ช่วงความถี่ (-3 dB) | 0 ถึง 20000 Hz |
| เวลาไต่ระดับ | <15 us |
| ช่วงอุณหภูมิขณะทำงาน | -30 ถึง 100 degC (-22 ถึง 212 ฟาเรนไฮต์) |
| แรงกระแทกและการสั่นสะเทือน | 5g @ 60 Hz @ 25 degC (77 ฟาเรนไฮต์) |
| ระดับการป้องกัน | IP20 |
| ช่วงแรงดันไฟฟ้าจ่าย (-24V configuration) | -23V ถึง -32V (ช่วงเอาต์พุต: -4V ถึง -20V) |
| ช่วงแรงดันไฟฟ้าจ่าย (-2V configuration) | -21V ถึง -32V (ช่วงเอาต์พุต: -2V ถึง -18V) |
| วัสดุตัวเรือน | LMgSi 0.5 F22 |
| น้ำหนัก | ประมาณ 120 กรัม (4.24 ออนซ์) |
| อุปกรณ์สำหรับติดตั้ง | สกรู 4 ตัว M5x20 |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| เส้นผ่านศูนย์กลางปลาย | 8 มม. |
| เกลียวตัวเรือน | M10x1 |
| สายเคเบิลหุ้มเกราะ | ใช่ |
| ช่วงการวัดเชิงเส้น | 2 มม. (80 มิล) |
| ช่องว่างอากาศเริ่มต้น | 0.5 มม. (20 มิล) |
| ตัวประกอบสเกลเพิ่มขึ้น (ISF) | ISO: 8 V/mm (203.2 mV/mil) +/-5% @ 0 ถึง 45 degC |
| ค่าความเบี่ยงเบนจากเส้นตรงที่เหมาะสมที่สุด (DSL) | +/-0.025 มม. (+/-1 มิล) @ 0 ถึง 45 degC |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ | 25 มม. (0.79 นิ้ว) |
| วัสดุเป้าหมาย | 42CrMo4 (AISI/SAE 4140) มาตรฐาน |
| ระดับการป้องกัน | IP66 (IEC 60529) |
| อุณหภูมิเซ็นเซอร์และสายเคเบิลยาว 1 ม. | -35 ถึง +180 degC (-31 ถึง 356 ฟาเรนไฮต์) |
| อุณหภูมิสายเคเบิลและคอนเน็กเตอร์ | -35 ถึง +150 degC (-31 ถึง 302 ฟาเรนไฮต์) |
| วัสดุ | ปลายเซ็นเซอร์: PEEK, ตัวเรือน: สเตนเลส, สายเคเบิล: PTFE, คอนเน็กเตอร์: ทองเหลือง (ชุบนิกเกิล) |
| น้ำหนัก (เซ็นเซอร์พร้อมสายเคเบิลยาว 1 ม.) | ประมาณ 100 กรัม (3.53 ออนซ์) |
| คอนเน็กเตอร์ / ขั้วต่อ | ฟังก์ชัน |
|---|---|
| อินพุตทรานสดิวเซอร์ | อินเทอร์เฟซปลั๊ก Lemo แบบล็อกตัวเอง |
| ขั้วต่อแหล่งจ่ายไฟ / เอาต์พุต | ชนิดขั้วต่อสกรู (สายไฟสูงสุด 1.5 มม.2) |
Global Express Shipping
Returns & Warranty
Manufacturer: Emerson
Product No.: R6423/010-010 CON021
Country of origin:สหรัฐอเมริกา
Product Type: เซนเซอร์กระแสไหลวน
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 100g
Dimensions: 24.5 ซม. x 17 ซม. x 4 ซม.
Shipping port: Xiamen
Warranty: 12 months
