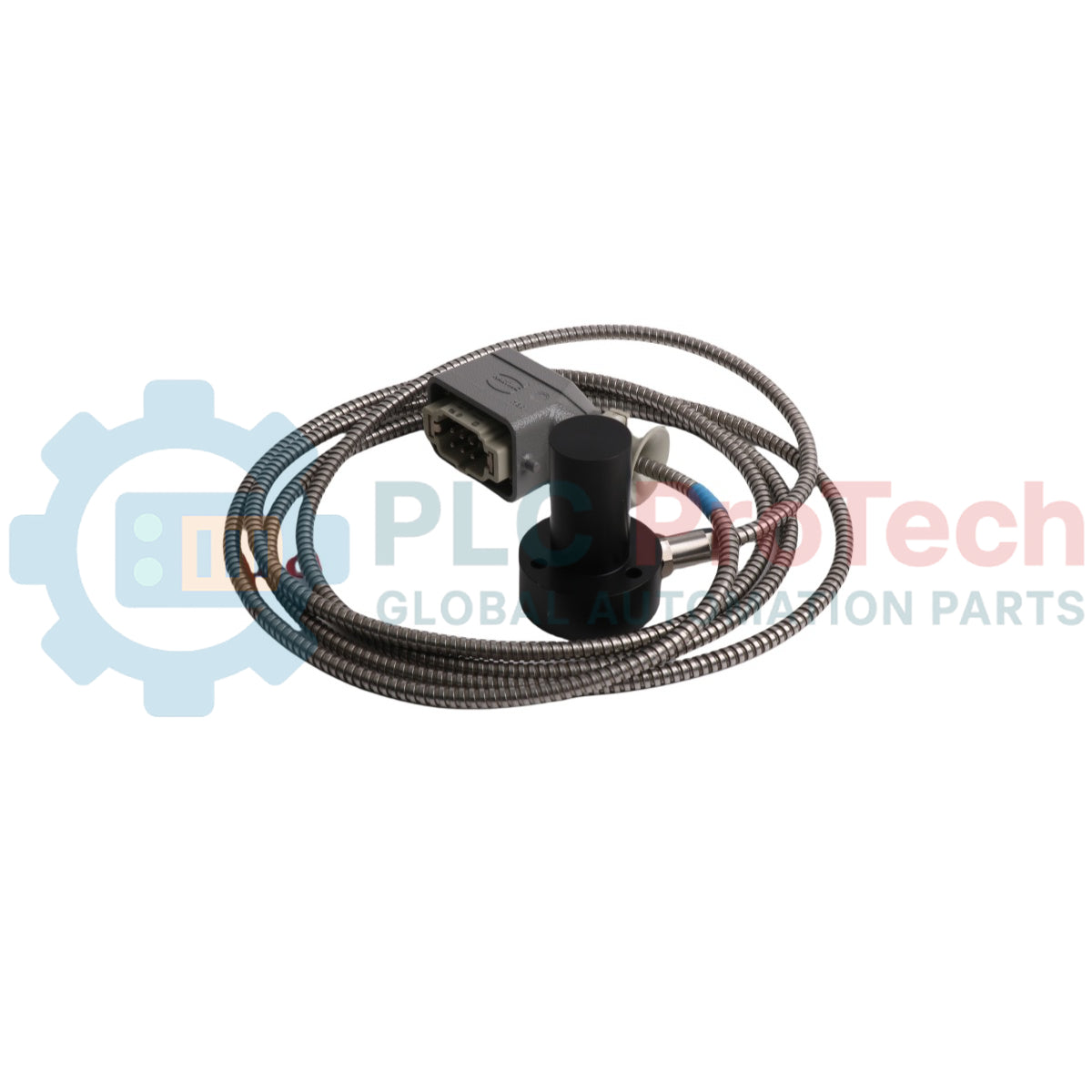

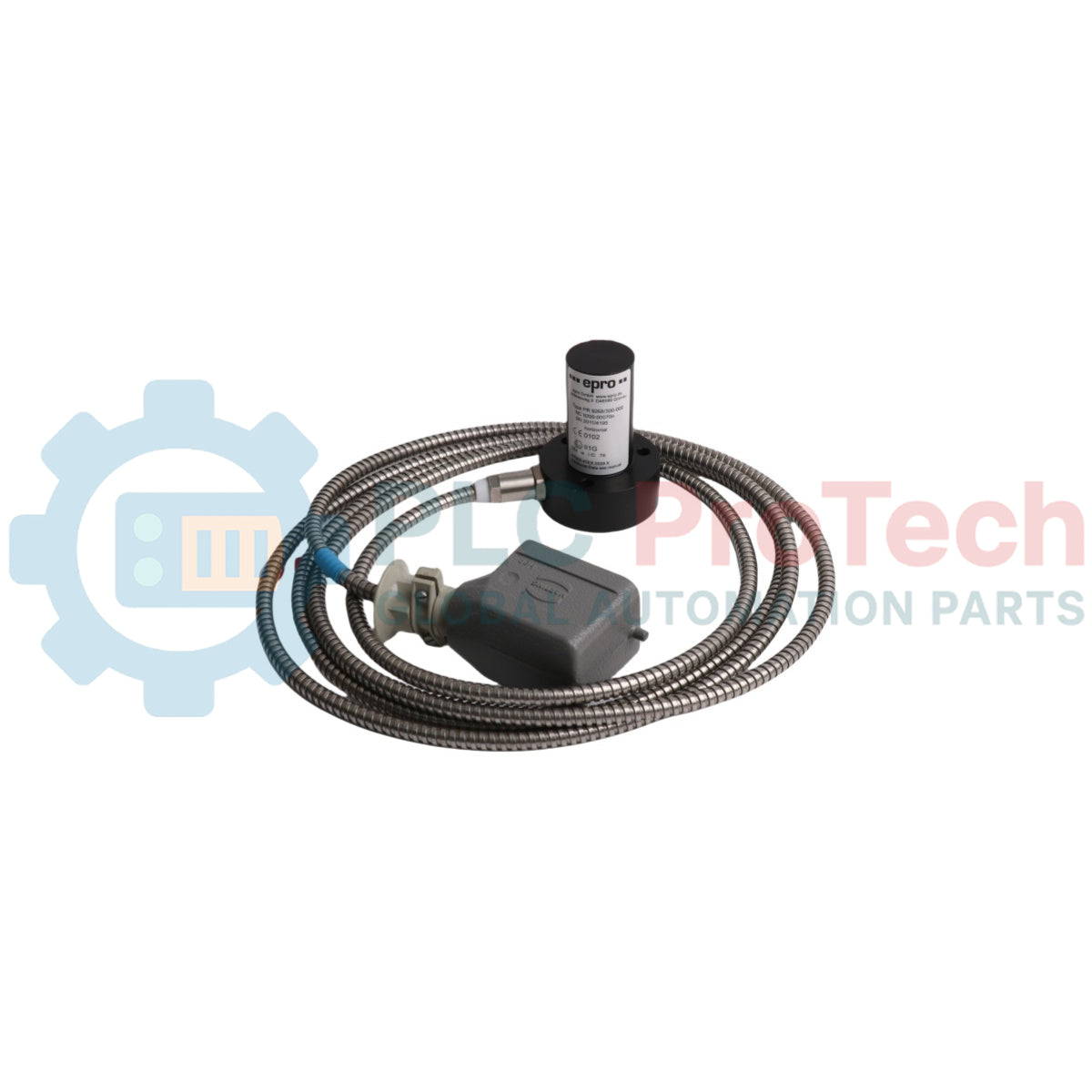

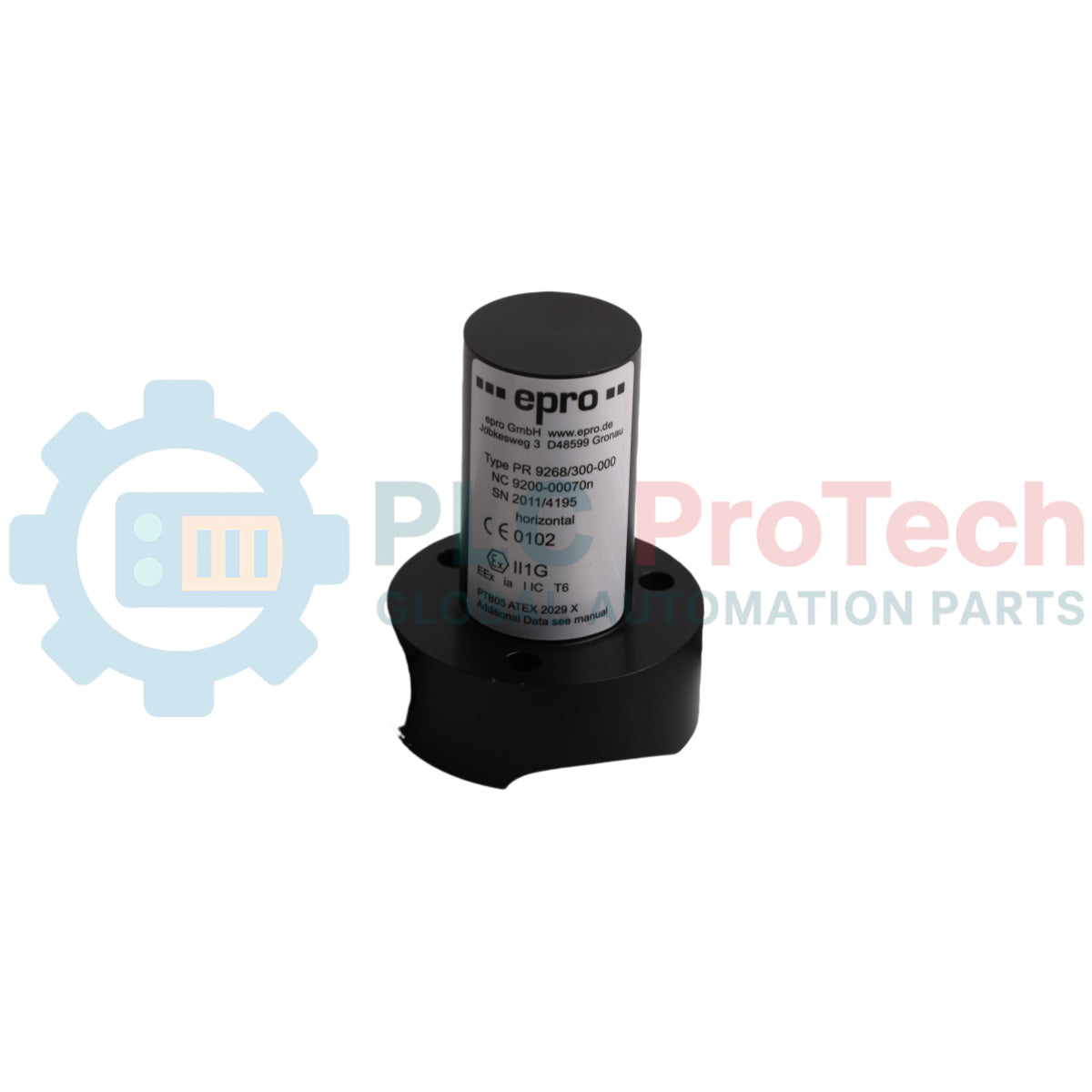

เซนเซอร์วัดความเร็วแบบอิเล็กโทรไดนามิก Emerson รุ่น PR9268/300-000

คำอธิบาย

ทรานสดิวเซอร์การสั่นสะเทือนสัมบูรณ์ Emerson PR9268/300-000 ทำงานตามหลักการวัดแบบซีส्मिकที่ปรับจูนต่ำ เพื่อให้การวัดการสั่นสะเทือนสัมบูรณ์ของเครื่องจักรได้อย่างแม่นยำ ออกแบบมาสำหรับการใช้งานวัดในแนวนอนเป็นหลัก เซ็นเซอร์อิเล็กโทรไดนามิกนี้ใช้ขดลวดวัดที่แขวนอยู่บนสปริงไดอะแฟรมเป็นมวลซีส्मिक เมื่อทำงานเหนือความถี่เรโซแนนซ์ธรรมชาติ ขดลวดซีส्मिकจะอยู่นิ่งและสร้างสัญญาณแรงดันไฟฟ้าที่แปรผันโดยตรงตามความเร็วการสั่นสะเทือน ผ่านการเคลื่อนที่สัมพัทธ์ระหว่างขดลวดที่อยู่นิ่งกับตัวเรือนทรานสดิวเซอร์ที่เคลื่อนที่ อุปกรณ์นี้บรรจุในวัสดุที่ทนทานและมีการป้องกันน้ำกระเซ็น จึงรองรับการตรวจสอบสภาพสินทรัพย์และการปกป้องเครื่องจักรอย่างต่อเนื่องในงานตรวจสอบทางอุตสาหกรรมที่มีสภาพแวดล้อมรุนแรง สามารถใช้งานร่วมกับระบบและการ์ดปกป้องสุขภาพเครื่องจักรระดับมืออาชีพได้อย่างเต็มรูปแบบ เช่น เครื่องตรวจสอบการสั่นสะเทือนของตลับลูกปืน A6120 และโมดูลตรวจสอบแบบแร็กของระบบ A6500-xR

คุณสมบัติ

• ออกแบบมาเพื่อระบบปกป้องเครื่องจักรที่เชื่อถือได้และการตรวจสอบการสั่นสะเทือนอย่างต่อเนื่อง
• เซ็นเซอร์สปริง-มวลเชิงกลแบบอิเล็กโทรไดนามิกที่ทำงานตามหลักการซีส्मिकแบบปรับจูนต่ำ
• กำหนดค่าสำหรับการวัดในแนวนอน โดยรองรับอุณหภูมิขณะทำงานได้ถึง 100 degC
• มีตัวเลือกการป้องกันสายเคเบิลเพิ่มเติมด้วยโครงสร้างสายเคเบิลหุ้มเกราะในตัว
• ตัวเลือกการผสานรวมที่ยืดหยุ่น พร้อมหรือไม่มีอินเทอร์เฟซขั้วต่อ Harting สำหรับงานอุตสาหกรรม

การใช้งาน

• ระบบปกป้องเครื่องจักรอุตสาหกรรม
• โครงสร้างสำหรับตรวจสอบการสั่นสะเทือนของตลับลูกปืน
• โรงไฟฟ้าและการปกป้องอุปกรณ์หมุนขนาดใหญ่
• สภาพแวดล้อมของกระบวนการอุตสาหกรรมที่รุนแรงซึ่งต้องการการตรวจสอบสุขภาพของสินทรัพย์อย่างต่อเนื่อง

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

• ข้อควรระวังในการใช้งาน: ห้ามให้ทรานสดิวเซอร์ถูกแรงกระแทกทางกลอย่างรุนแรงและห้ามทำตก แรงกระแทกรุนแรงอาจทำให้เกิดความเสียหายร้ายแรงภายใน ส่งผลให้ความไวลดลงหรือสูญเสียความไวโดยสิ้นเชิง
• พื้นผิวติดตั้ง: ยึดทรานสดิวเซอร์ให้แน่นบนพื้นผิวเรียบและสะอาด โดยใช้รูทะลุสามรูสำหรับสกรู M6 หรือเกลียวรูตันสามรูสำหรับสกรู M4 (ความลึกเกลียวสูงสุด 10 มม.) ขันชิ้นส่วนยึดให้แน่นเพื่อให้การส่งผ่านและการวัดการสั่นสะเทือนมีความแม่นยำ
• ข้อจำกัดมุมติดตั้ง: ทรานสดิวเซอร์ได้รับการปรับให้เหมาะกับทิศทางการวัดปกติในแนวนอน (ตำแหน่ง 90 องศา) หากไม่ใช้กระแสยกหรือกระแสกด ความเบี่ยงเบนเชิงมุมสูงสุดที่อนุญาตจากตำแหน่งปกติคือ ±10 องศา
• กระแสยก/กระแสกด: เมื่อติดตั้งโดยมีความเบี่ยงเบนเชิงมุมระหว่าง ±60 องศาถึง ±80 องศา ต้องเปิดใช้กระแสยกผ่านซอฟต์แวร์กำหนดค่าระบบ (สูงสุด 1.8 mA ที่ความเบี่ยงเบน 60 องศา) เพื่อจัดมวลแผ่นดินไหวให้อยู่กึ่งกลางช่วงการทำงานอย่างแม่นยำ หากความเบี่ยงเบนครอบคลุมช่วง ±100 องศาถึง ±120 องศา ต้องใช้กระแสกดที่สอดคล้องกัน
• การเดินสายเคเบิล: ติดตั้งสายเคเบิลเชื่อมต่อเซนเซอร์โดยไม่ให้เกิดการบิดตัวหรือการยืดตามโครงสร้าง ป้องกันสายเคเบิลจากอันตรายจากสภาพแวดล้อมภายนอก หากใช้รุ่นที่มีท่อป้องกันสเตนเลสสตีลหุ้มเกราะ ให้ยึดท่อด้วยแคลมป์ที่อยู่ใกล้ตัวทรานสดิวเซอร์มากที่สุด
• การต่อลงดินและการป้องกันสัญญาณรบกวน: ท่อป้องกันโลหะของสายเคเบิลหุ้มเกราะมีฉนวนแยกจากชีลด์สายเคเบิลและตัวเรือนทรานสดิวเซอร์อย่างสมบูรณ์ ตรวจสอบให้แน่ใจว่าการติดตั้งระบบเป็นไปตามข้อกำหนด EMC มาตรฐาน

การปฏิบัติตามข้อกำหนดและการรับรอง

• การรับรอง ATEX: II 1G Ex ia IIC T6... T4 Ga (หมายเลขใบรับรอง: BVS 22 ATEX E 007 X)
• การรับรอง IECEx: Ex ia IIC T6... T4 Ga (หมายเลขใบรับรอง: IECEx BVS 22.0009X)
• การรับรอง UKCA: เป็นไปตามข้อกำหนดการคุ้มครองบรรยากาศที่อาจเกิดการระเบิด
• เครื่องหมาย CE: เป็นไปตามมาตรฐานความเข้ากันได้ทางแม่เหล็กไฟฟ้าของยุโรป (2014/30/EU), ข้อกำหนด ATEX (2014/34/EU) และข้อกำหนด RoHS (2011/65/EU)
