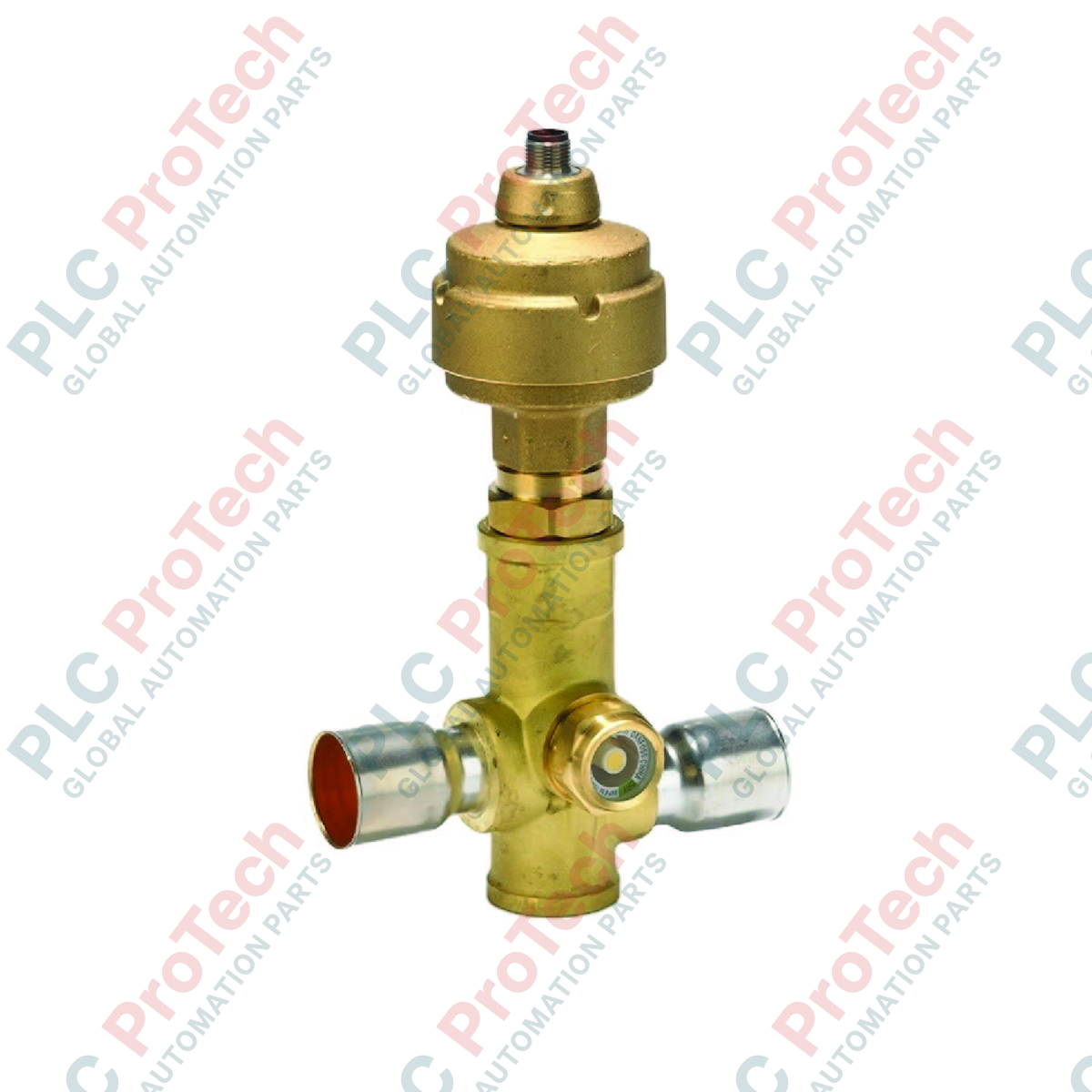

ETS 50 (034G0508) คือวาล์วขยายตัวแบบอิเล็กทรอนิกส์ (EEV) ที่ควบคุมด้วยระบบอิเล็กทรอนิกส์และมีความแม่นยำสูง ออกแบบมาเพื่อควบคุมอัตราการไหลเชิงมวลของสารทำความเย็นในระบบปรับอากาศและระบบทำความเย็นได้อย่างมีประสิทธิภาพสูงสุด ในฐานะส่วนประกอบสำคัญของระบบจัดการความร้อน B2B ประสิทธิภาพสูง Danfoss 034G0508 (034G0508) ใช้มอเตอร์สเต็ปเปอร์แบบไบโพลาร์เพื่อกำหนดตำแหน่งเข็มวาล์วอย่างแม่นยำ ซึ่งจำเป็นต่อการรักษาค่าซูเปอร์ฮีต (SH) ให้เหมาะสมและเพิ่มประสิทธิภาพการใช้พลังงาน ความสามารถในการไหลได้สองทิศทางในตัวทำให้วาล์วนี้เหมาะอย่างยิ่งสำหรับการใช้งานกับฮีตปั๊ม โดยสามารถควบคุมได้อย่างแม่นยำเท่าเทียมกันทั้งในโหมดทำความร้อนและทำความเย็น การติดตั้งวาล์วนี้ช่วยให้ผู้ดูแลอาคารลดการสึกหรอของคอมเพรสเซอร์ได้อย่างมีนัยสำคัญ และป้องกันการกระแทกของของเหลวในชุดชิลเลอร์และชุดอีวาพอเรเตอร์ขนาดใหญ่
สถาปัตยกรรมทางเทคนิคของ 034G0508 มีศูนย์กลางอยู่ที่ชุดประกอบภายในแบบสมดุล ซึ่งช่วยให้มีลักษณะการไหลเป็นเส้นตรงตลอดช่วงการทำงาน มอเตอร์สเต็ปเปอร์แบบไบโพลาร์ความแม่นยำสูงจะรับพัลส์อิเล็กทรอนิกส์จากตัวควบคุม เพื่อปรับช่องเปิดวาล์วด้วยความละเอียดสูง โครงสร้างนี้มาพร้อมสายเคเบิลความยาว 2 เมตร (6.6 ฟุต) ที่ติดตั้งมาจากโรงงาน โดยให้การเชื่อมต่อทางไฟฟ้าที่แข็งแรงและมีระดับการป้องกัน IP67 ต่อฝุ่นและความชื้น การออกแบบแบบผนึกสุญญากาศรองรับสารทำความเย็นได้หลากหลายชนิด รวมถึง R410A และ R134a จึงเป็นตัวเลือกอเนกประสงค์สำหรับระบบ HVAC-R อุตสาหกรรมสมัยใหม่ที่ต้องการการตอบสนองรวดเร็วและการควบคุมแรงดันที่เสถียร
| คุณสมบัติ | ข้อมูลจำเพาะ |
| รุ่น | ETS 50 (034G0508) |
| แบรนด์ | Danfoss |
| ประเภทผลิตภัณฑ์ | วาล์วขยายตัวไฟฟ้า (EEV) |
| ทิศทางการไหล | ไหลได้สองทิศทาง |
| ประเภทแอคชูเอเตอร์ | มอเตอร์สเต็ปเปอร์แบบไบโพลาร์ |
| ระดับการป้องกันตัวเรือน | IP67 |
| ความยาวสายเคเบิล | 2 ม. (6.6 ฟุต) |
| แรงดันใช้งานสูงสุด (PS) | 45.5 บาร์ |
| ช่วงอุณหภูมิใช้งาน | -40 ถึง 65 องศาเซลเซียส |
| สารทำความเย็นที่รองรับ | R410A, R407C, R404A, R134a, R22 |
| น้ำหนัก | 1.0 กก. |
| น้ำหนักสำหรับจัดส่ง | 3.0 กก. |
การออกแบบแบบไหลได้สองทิศทางมีประโยชน์ต่อระบบฮีตปั๊มอย่างไร?
การออกแบบแบบไหลได้สองทิศทางของ 034G0508 ช่วยให้วาล์วมีลักษณะการไหลเหมือนกันในทั้งสองทิศทาง จึงไม่จำเป็นต้องใช้วาล์วขยายตัวแยกและวาล์วกันกลับบายพาสในวงจรฮีตปั๊มแบบกลับทิศทาง ช่วยให้โครงสร้างระบบท่อเรียบง่ายขึ้นและลดจุดที่อาจเกิดการรั่วไหล
034G0508 ต้องใช้สัญญาณควบคุมประเภทใด?
วาล์วนี้ต้องใช้ไดรเวอร์มอเตอร์สเต็ปเปอร์แบบไบโพลาร์ เช่น ตัวควบคุม Danfoss EKD หรือ EKE ซึ่งสามารถจ่ายกระแสเฟสที่ถูกต้อง (โดยทั่วไป 100 mA RMS) และอัตราการก้าวที่เหมาะสม วาล์วนี้ไม่รองรับสัญญาณแอนะล็อกมาตรฐาน 0-10 V หรือ 4-20 mA โดยตรง หากไม่มีไดรเวอร์ EEV โดยเฉพาะ
ระดับการป้องกันตัวเรือน IP67 มีความสำคัญอย่างไร?
ระดับ IP67 หมายความว่าชุดแอคชูเอเตอร์และสายเคเบิลมีคุณสมบัติป้องกันฝุ่นได้อย่างสมบูรณ์ และป้องกันการจุ่มน้ำชั่วคราวได้ คุณสมบัตินี้มีความสำคัญอย่างยิ่งต่อการใช้งานระบบทำความเย็น ซึ่งมักเกิดการควบแน่นหรือมีน้ำแข็งเกาะเป็นจำนวนมาก
การป้องกันขณะบัดกรี: เมื่อติดตั้งวาล์ว จำเป็นต้องพันตัววาล์วด้วยผ้าเปียกเพื่อให้แน่ใจว่าอุณหภูมิภายในจะไม่เกิน 100 องศาเซลเซียส ความร้อนที่สูงเกินไปอาจทำให้มอเตอร์สเต็ปเปอร์ความแม่นยำสูงและซีลเข็มวาล์วภายในเสียหายอย่างถาวร
ทิศทางการติดตั้ง: เพื่อการจัดการน้ำมันที่เหมาะสมและป้องกันสารทำความเย็นคั่งในตัวเรือนมอเตอร์ ควรติดตั้ง ETS 50 โดยให้แอคชูเอเตอร์อยู่ในแนวตั้ง (หันขึ้นด้านบน) ตรวจสอบให้แน่ใจว่าสายเคเบิลความยาว 2 เมตรเดินผ่านส่วนโค้งดักน้ำ เพื่อป้องกันไม่ให้น้ำไหลตามสายเคเบิลเข้าสู่ซีลของแอคชูเอเตอร์
การปรับเทียบและการเริ่มต้นระบบ: เมื่อจ่ายไฟครั้งแรก ตัวควบคุมต้องดำเนินการเริ่มต้นการเคลื่อนที่เต็มระยะ (โดยทั่วไป 2625 ขั้น) เพื่อปรับเทียบตำแหน่งศูนย์ ตรวจสอบให้แน่ใจว่าตัวควบคุมได้รับการตั้งโปรแกรมด้วยอัตราการก้าวที่ถูกต้อง (โดยทั่วไป 52 ขั้นต่อวินาที) เพื่อป้องกันมอเตอร์หยุดค้างหรือข้ามขั้นระหว่างการควบคุมด้วยความเร็วสูง
Global Express Shipping
Returns & Warranty
Manufacturer: Danfoss
Product No.: 034G0505
Country of origin:สหรัฐอเมริกา
Product Type: วาล์วขยายตัวไฟฟ้า
Payment: T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months
